Så kom der print fra kina af og ALT virker 100% , så nu skal der "bare" flyttes
de gamle komponenter over på de nye print.

Der er som sagt 32800uF i udglatning nu, og pga en lille fejl i de gamle er det nu
2.7 gange mere udglatning.

Der kommer en lytte opdatering lidt senere, når print er udskiftet...

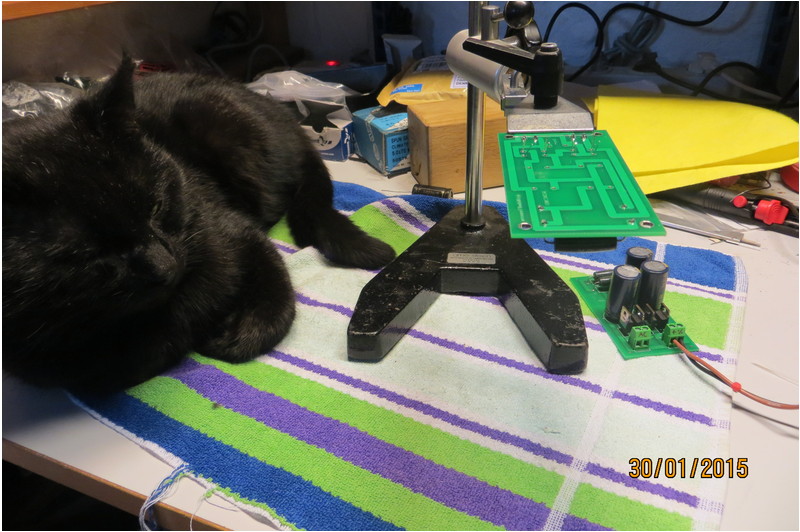

Utroligt at min kat, gider ligge der når der skal loddes.


Så blev katten smidt ned, den er nu meget fornærmet.

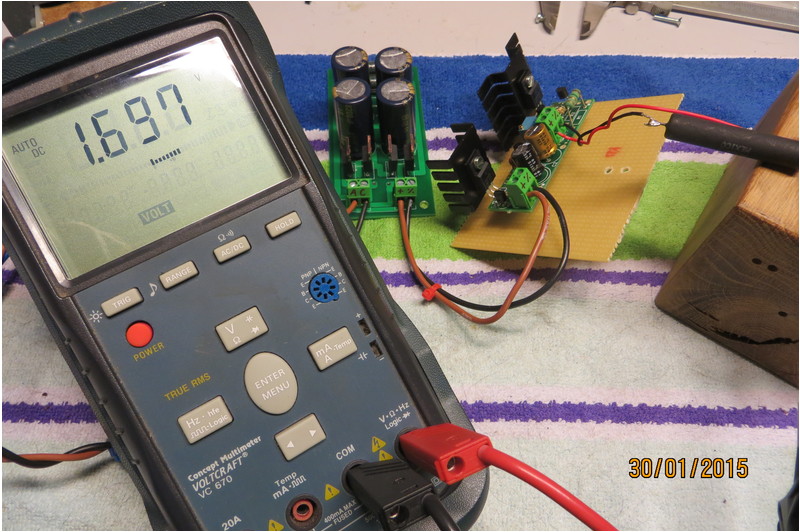

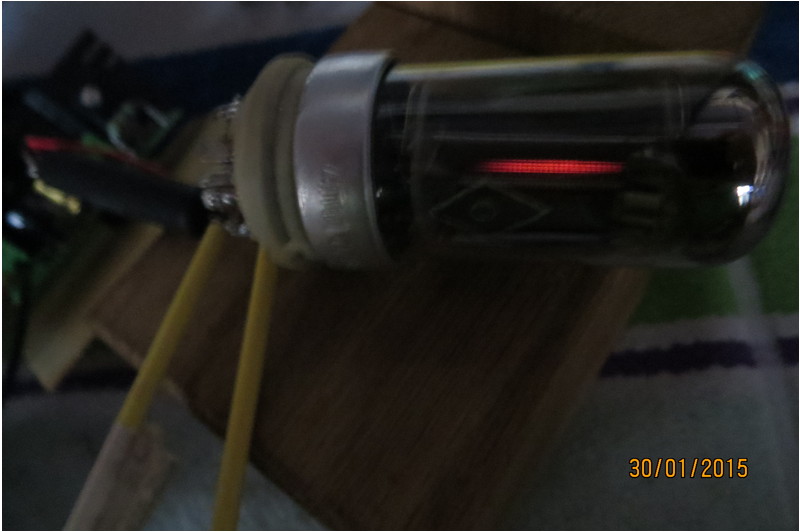

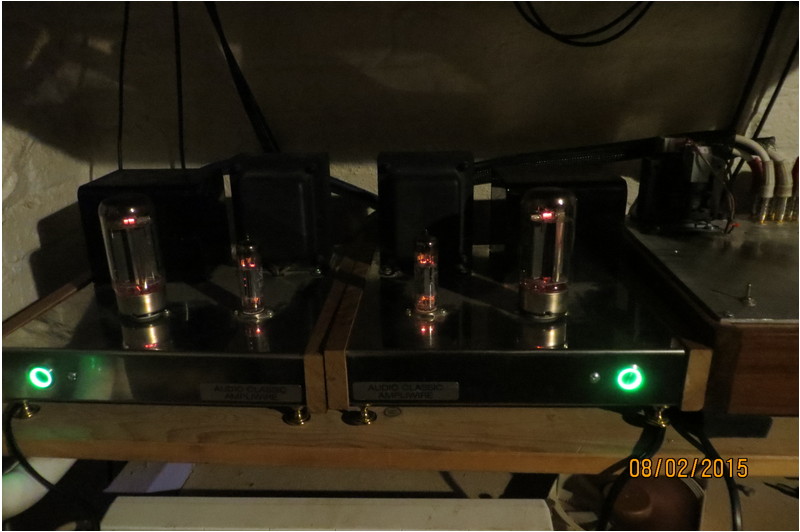

Lidt uskarpt men der er gang i "gløden" på de nye board.


PS! Så er der "næsten" ikke så meget mere den kan ændres på min 4P1L.

/Michael

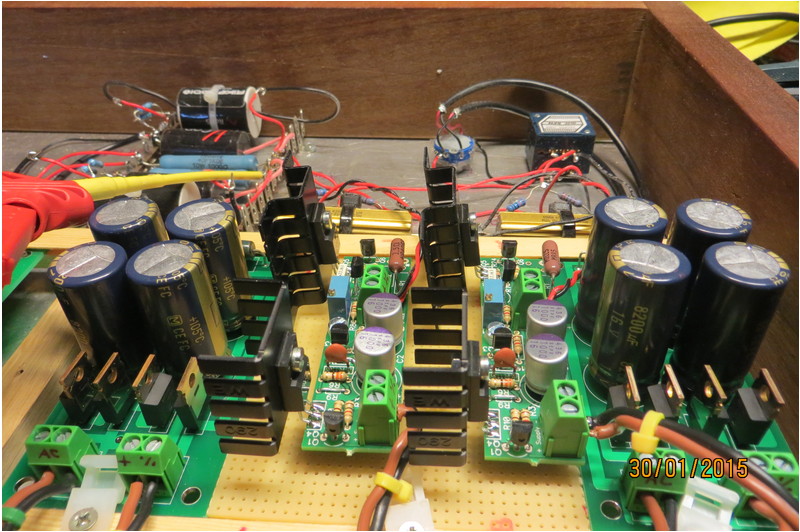

Og sådan kommer det endelige resultat så til at se ud...



/Michael

Det ser rigtig godt ud Michael---der er noget mere fugle rede over mit..

kan heller ikke se hvor du skulle sætte ind med forbedringer...men det er absolut heller ikke nødvendig,,da lyden stadig er i en klasse for sig'

Nice print

mvh Bjarne

Hej Bjarne..

Jeg har "genbrugt" næsten alle de gamle komponenter, pænt bøvlet at få dem "renset" op
så de kunne komme over i det nye print.

Der er virkeligt blevet strammet op i lydbilledet. Støjen er nu nærmest under det halve
end før, og den var meget lav før.

Gløden skulle lige reguleres 0.004 volt ned det var det hele :-)

Jeg er rigtig glad for de Mills MRA-5 og Oscons på Rod Colemans board.

Kommer lige med en større evaluering når der er spillet en 100 timer. Mills og Oscon skal
have lidt tid.

/MVH Michael

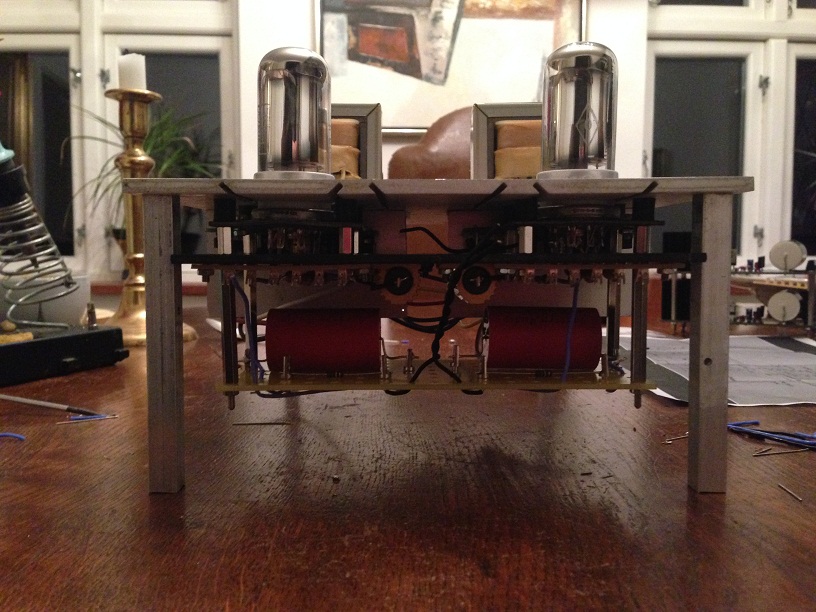

Så fik jeg sat strøm til min 4p1l forstærker....uha det gik ikke så godt, den forvrængede grimt og mit design var så kompakt at jeg ikke gad at finde
fejlen da det var umuligt at komme til uden at splitte hele molevitten ad.....Så nu splittede jeg det hele i atomer og så kan jeg starte forfra med en
kanal monteret på en stor metal plade og så tænker jeg på det visuelle bagefter.

De print, du Michael, får lavet i Kina er det muligt at købe dem fra dig? jeg er ved at være træt af at lave fuglereder og så kan jeg ikke få Coleman
printets tilslutninger til at passe hvis jeg sammenligner dit diagram med Colemans anvisninger. f.eks så angiver Coleman en meget lavere DC input
spænding på 7V og såvidt jeg kan se slutter han den helt anderledes til filamentet i hans anvisninger.

Nå jeg er lidt frustret over at have brugt en del tid på at lave noget l**t, så jeg må hellere sove på det     mvh Anders

Hej Anders.

Send lige nogle billeder ind, uanset hvad det ligner.

Jeg har desværre ikke nok PRINT af første sending, men overvejer seriøst lige
at lave et batch til... Skal lige hav $$$ lidt ned så jeg kan få dem uden told..

DC input på min med 8 ohm Katode, ligger ret stabilt omkring de 10-11v, 7v er alt for
lidt... Hvad har du i katode modstand ??? og du har koblet 4P1L filament på de ca 1.7 - 2.1 volt
og ikke på de ca 4.2 volt ????

/MVH Michael.

Hej Anders

vil sige det samme som Michael...send nogle billeder der viser forbindelser...

så skal vi nok hjælpe med at få det til at spille...

vær meget opmærksom på at du har de rigtige spændinger ..både på gløden og highvolt

coleman er det første du skal have på plads...det virker ved første øjekast lidt tricky,,når man ser på diagram

mvh Bjarne

Tak for feed back

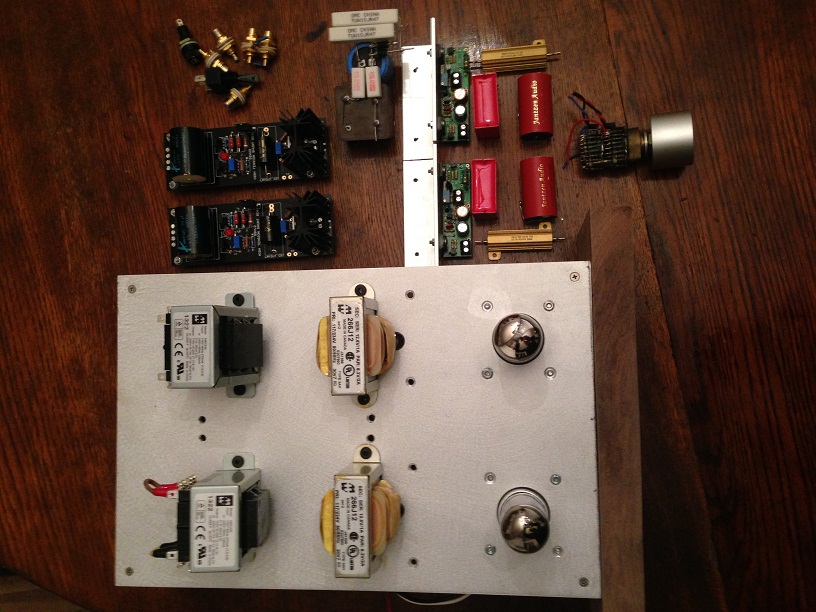

Jeg har desværre ikke billeder der viser forbindelserne og kan ikke tage nye da jeg har splittet det hele ad for at starte forfra, det gode er at jeg er
uden arbejde fra på fredag, så nu er der tid til at lave det rigtigt :-) jeg har vedhæftetet stemningsbillede af det skrottede eksemplar. Rod Coleman
har sendt mig en komplet block diagram, så det må jeg prøve. jeg tegner det hele grundigt op på papir inden jeg lodder denne gang...



Er der nogen der har et bud på diagram til Raw DC til hhv filament og B+? Jeg har lavet dem med såkaldte half wave rectifier circuit (dvs
centertapped transformatorer og kun 2 ensretter dioder)
mvh Anders

andersanden skrev: Tak for feed back Er der nogen der har et bud på diagram til Raw DC til hhv filament og B+? Jeg har lavet dem med såkaldte half wave rectifier circuit (dvs centertapped transformatorer og kun 2 ensretter dioder) mvh Anders

Hvilken Katode Modstandsværdi bruger du ???

Hvis du bruger 8 ohm , har jeg et diagram til Rod Filament AC/DC board der virker rigtig godt...

Bruger C-RC-RC , men jeg bruger 4 stk Vishay schottky dioder.

Komponent liste fra Mouser..

4 stk - EEU-FC1C822
4 stk - 844-MBR1045PBF
2 stk - 756-W22-1R5JI

Dette er for et Stk... 32800uF i udglatning...

/MVH Michael.

Hej Michael

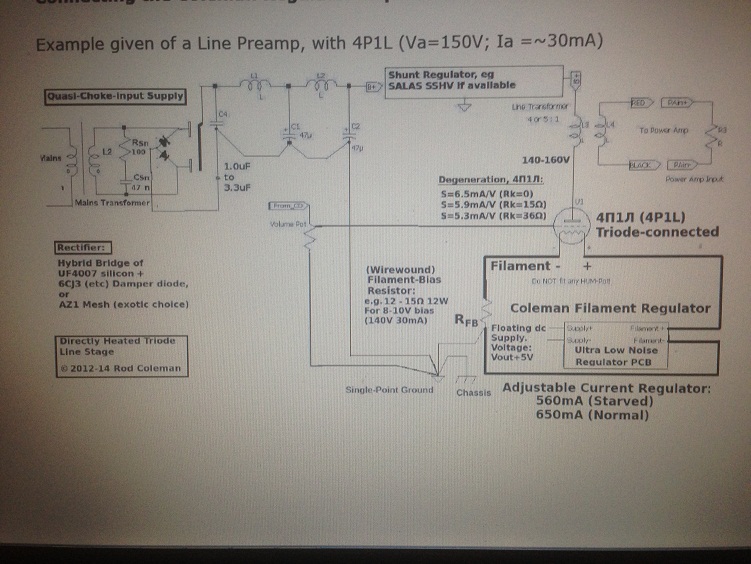

Jeg bruger 8 ohm 50w fra Mills, men det er vel ret beset det Rod Coleman kalder filament- bias resistor jf ovenstående blokdiagram?
Hvilken DC spænding giver du på indgangen af Coleman regulatoren? Den skal jo være højere end de ca 7 v når man bruger Rfb som illustreret
ovenfor på Rods diagram.....
Mvh Anders

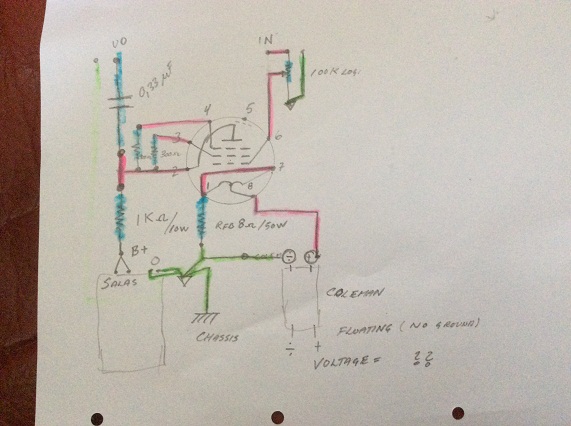

Her en lille tegning...er den hel gal? (1kOhm på indgangen og 68kOhm til stel er udeladt på denne)



jeg bruger som i the Siberian 300Ohms modstande fra gitter 3 og 4 til anoden, det er måske ikke en god ide?!

Anders

Hej Anders.

Jeg bruger de samme "mills PT" så de skal være..

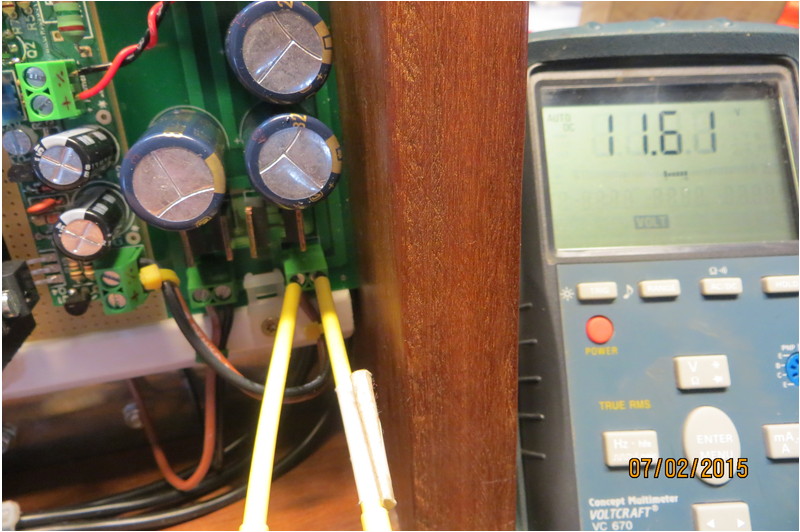

11.55-11.65 Volt som meteret viser..

PS! Gælder kun for 8 Ohms udgaven..

/MVH Michael

andersanden skrev: Her en lille tegning...er den hel gal? (1kOhm på indgangen og 68kOhm til stel er udeladt på denne) jeg bruger som i the Siberian 300Ohms modstande fra gitter 3 og 4 til anoden, det er måske ikke en god ide?! Anders

Umiddelbart kan jeg ikke se at det skulle være forkert. Ser rigtigt meget ud
som det diagram jeg postede for nogle siders tid siden...



/Michael

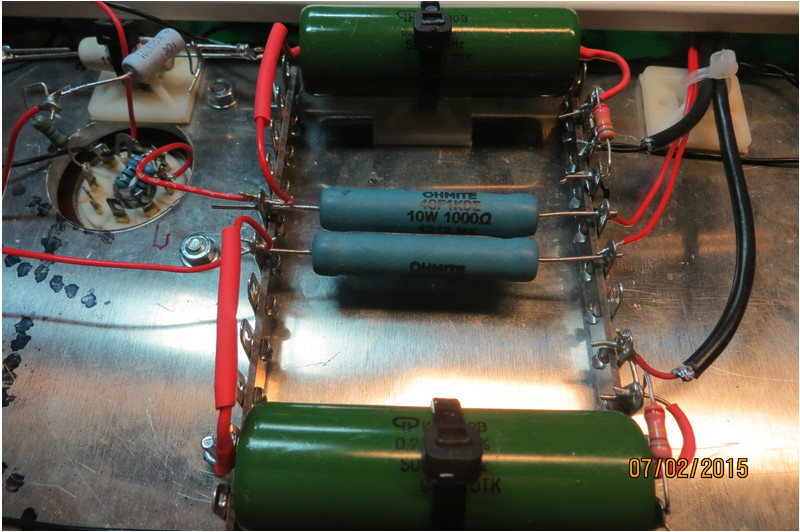

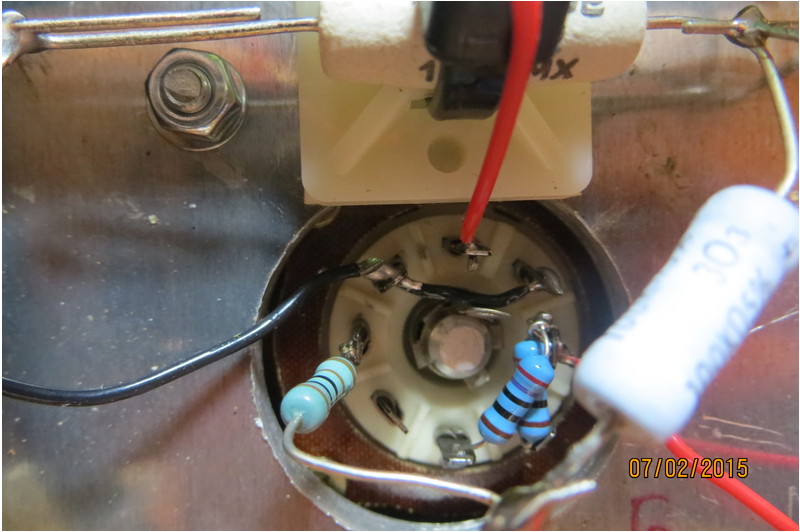

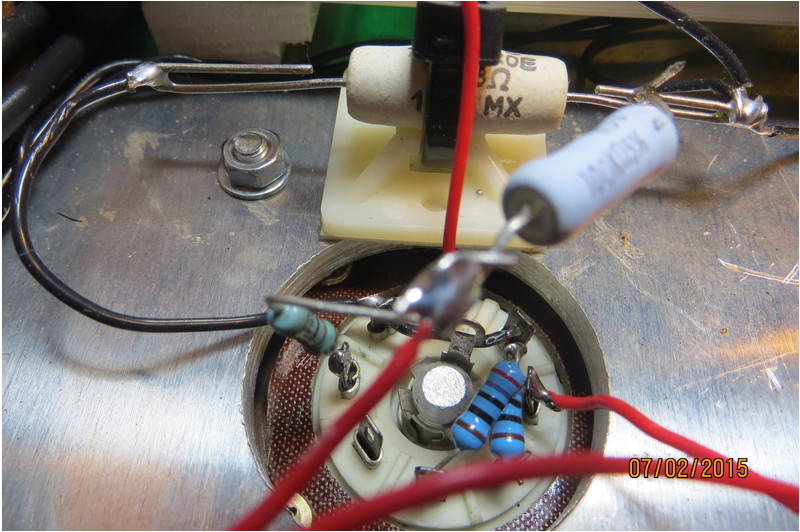

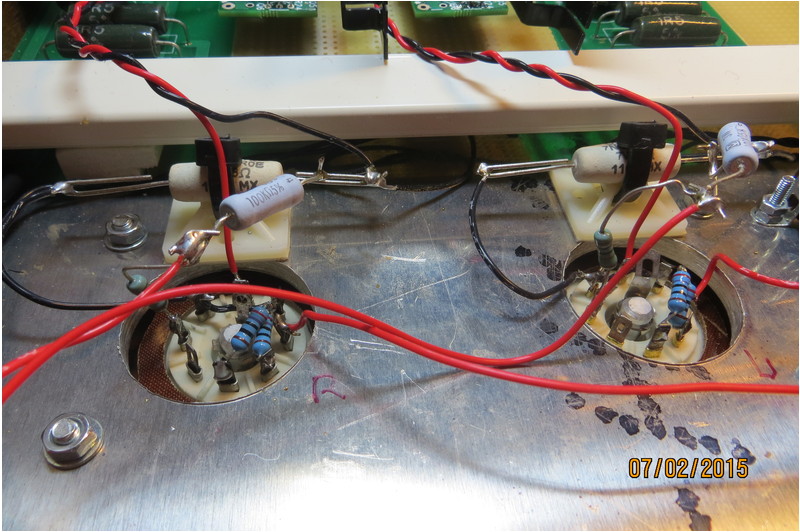

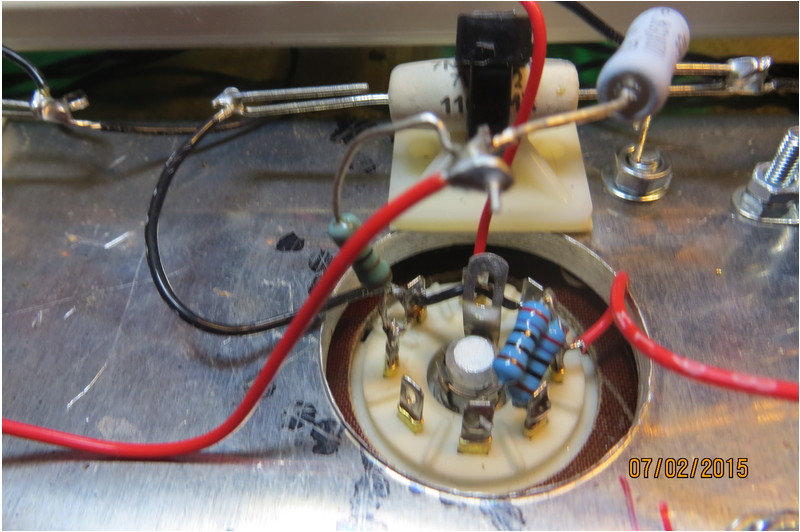

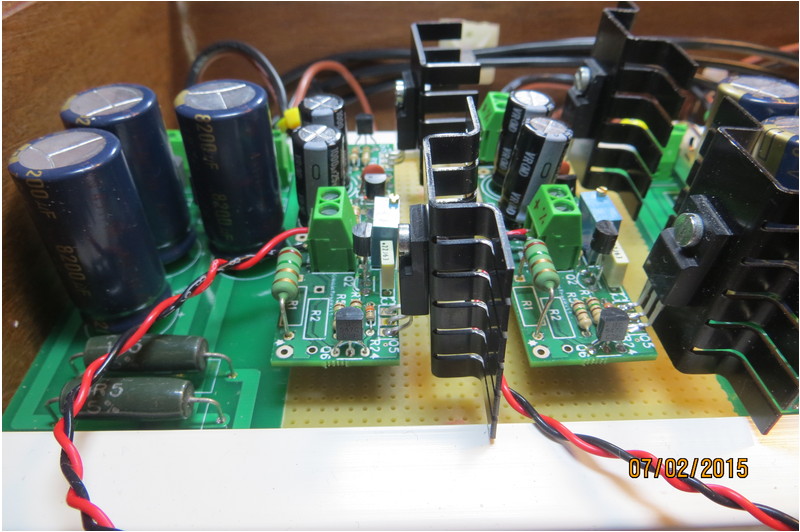

Og så kommer der lige en stak billeder, da de fortæller mere end ord...











/Michael

Så kom der lige gang i mine EL-509. Det meste er udskiftet. Da jeg har
lavet et diagram, var næste magen til et der ligger på nettet, kan jeg lave
nogle ændringer, skal se om jeg kan få lidt mindre mikrofoni igennem dem.

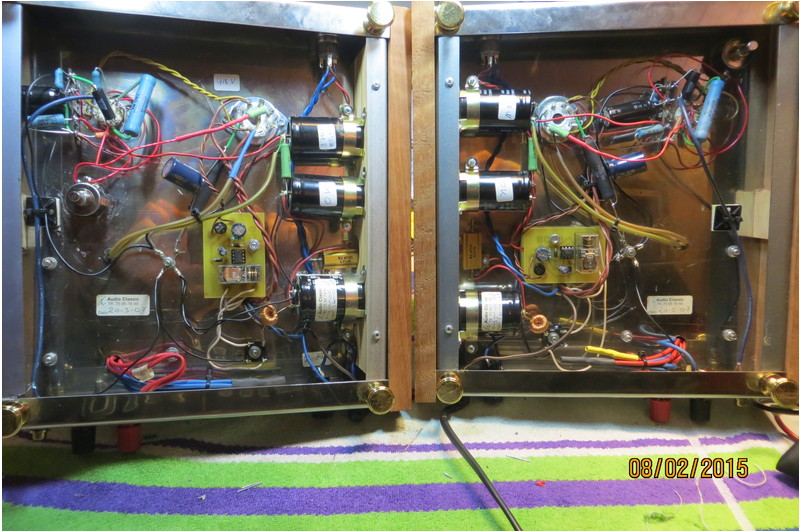

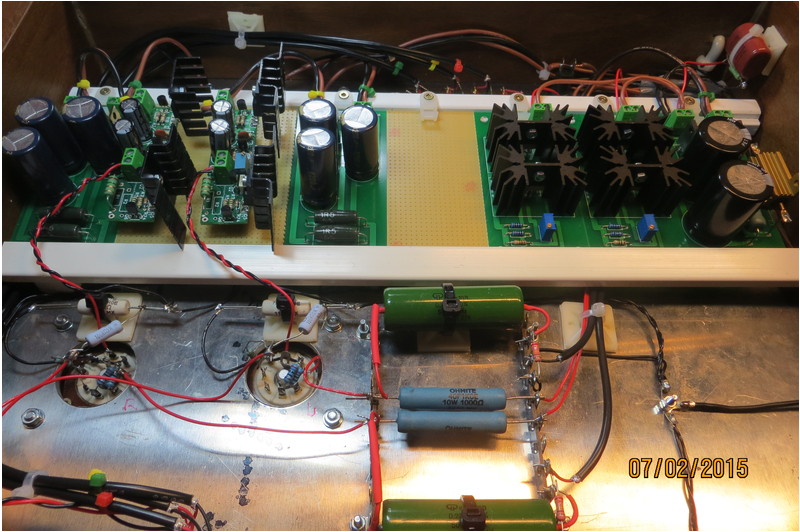

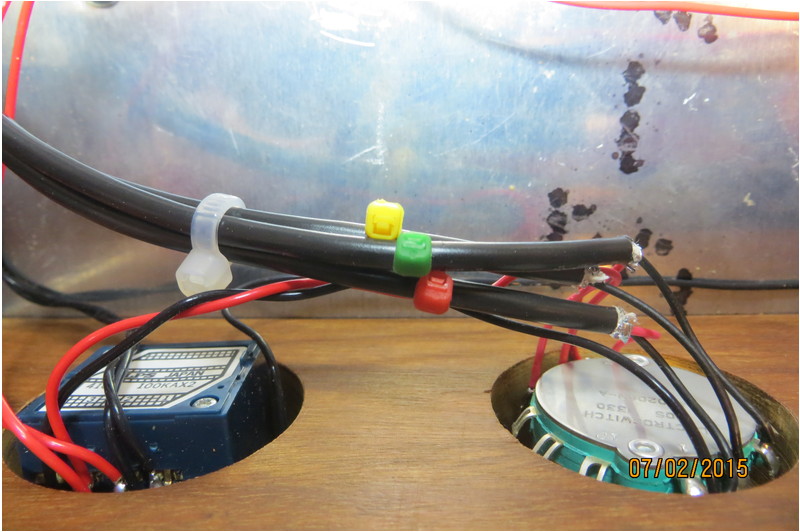

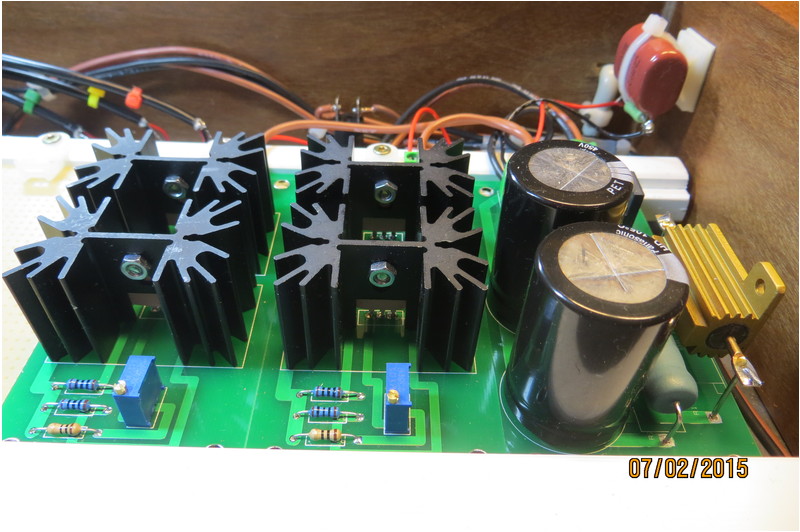

Inside med det mest udskiftet. Der er langt mere hul igennem nu.


Bruger dem her med min 4P1L..


/Michael

Hej

Efter at have fået mine Sowter trafoer monteret på min dac....kom der lidt sus og brum

fik det fuldstændig væk ved at montere en groundledning fra kabinettet på dac ,til min 4P1L pre kabinet og til min Gryphon amp kabinet

det har jeg ikke oplevet før at skulle forbinde de enkelte kabinetter med hinanden

nogen der kan forklare mig dette

mvh Bjarne

Hej Bjarne...

Jeg er total pas..

Lyder nærmest lidt som min Micro Seiki Pladespiller + RIAA setup problematik...

/MVH Michael.

Hej Igen...

Skulle lige huske at sige, at selv om man har en 4P1L er man stadigvæk
et god stykke fra virkeligheden...

Igår var jeg til ren akustisk koncert med min favorit violinist Nicola Benedetti
i Århus Koncerthus.

Der var ingen elektrisk forstærkning overhovedet. Har aldrig får hørt en spille
på dette niveau akustisk og så på en af hendes lånte stradivarius violiner.

Sad 7-8 meter fra hende og kunne fint høre hendes vejrtrækning ligesom på pladerne.
Men hvor er der langt ned til 3D fornemmelsen på et stereo anlæg i forhold til virkeligheden.

Den forskellighed i 2-5 violinerne kan nemt høres i virkeligheden, hvilket er en tæt på ren illusion
på et stereo anlæg.

4P1L gør det helt fantastisk godt, men virkeligheden er noget helt helt andet.

/Michael

Hej Michael

Må helt sikkert være en pragtfuld koncert..og så akustisk

Kan godt være vores anlæg lyder fornuftig...men ikke i nærheden af sådan en koncert...der er et stykke vej op

Har her på det sidste skiftet lidt rundt på strømforsyninger til min Dac,,der er også noget at hente..

Har også fået nogle 1972 4P1L rør..og et par skærmede sokler....nu har jeg vist også rør nok

mvh Bjarne

Hej Bjarne...

Lidt tid siden. Skulle lige høre dig da jeg er ved at lave glødboard til mine 2a3 DC.

Kan se at der bruges en 1 ohm og en 0.56 ohm i parallel på Coleman v 5 board til 2a3...

Tror du på et tidspunkt på tram2 tråden skrev noget om at bare bruge en modstand.

Så en 1/(1/0.56+1) = 0.358 Ohm.

Har du prøvet det i praksis og hvad skulle være i vejen for dette ???

PS! Har været lidt opslugt af andet end HIFI de sidst 5 dage har jeg ikke hørt musik :-)
Skulle lige huske at sige , det lyder bare fedt vores 4P1L...

/MVH Michael.
