fin oplysning,,det vil jeg gøre..
det er jo tæt på vinter så der skal loddes et eller andet igen,,lurer på ny udgang til min dac (Mirand audio) har en diskrete udgang--eller Newclassd
har en med rør
der er nok at vælge imellm

Hej Bjarne...

Jeg har arbejdet lidt med mit vario nu, og kan se at hvis jeg skal lave de perfekte skal jeg hente lidt mere spænding..

8.53v ud (giver ikke rigtig noget ordentligt regulering)
9.65v ud (giver en regulering fra 1.37 til 2.00) behøver ikke højere spænding så det er super her...

Stadigvæk trækkes der kun 10.6 watt for den ene side...

PS! Måske den skal have energi-mærket nu...

/MVH Michael.

Hej Bjarne...

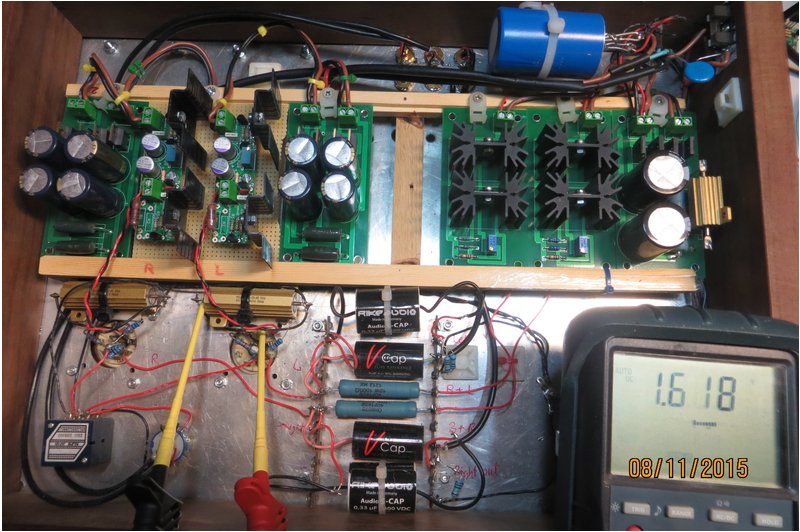

Så spiller jeg på ver 7 af Coleman i min 4P1L.






Total strømforbrug er nu gået fra 59 til 47 watt, målt over 30 min.

Kører nu på 1.55 volt super low filament og 107 volt anode.

/MVH Michael.

Hej..

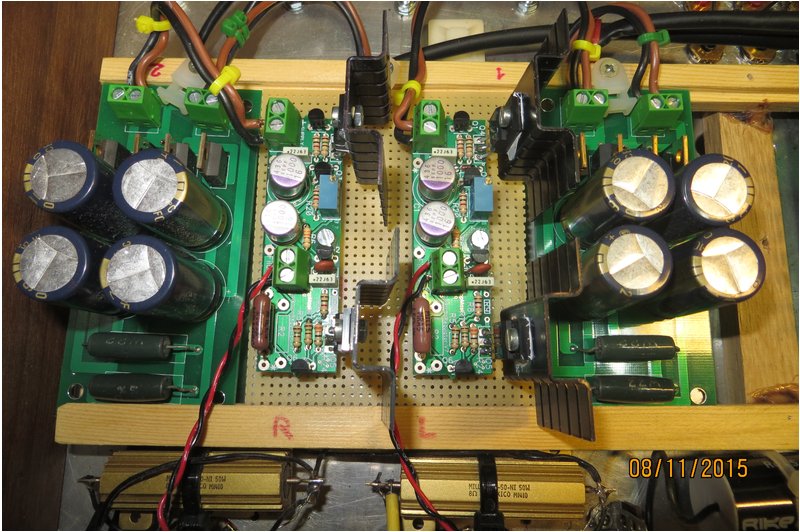

Glemte at skrive at jeg har loddet Oscon og Mills-MRA-5 over i ver 7, så jeg ikke skal igennem den
syge indspillingstid.

Helt sikkert lavere mikrofoni, med de 1.55 volt, og lyden fantastisk.

Så gik jeg over på vinyl.

At spille 100% på rør lige fra RIAA til effektforstærker, det er bare en nydelse.

ZZ-Top - Deguello, de bækkener kan jeg ikke lave på mine DACs , thats it.

Ver 7 , har bare styr på den varme som jeg mener kan være en show-stopper.

Har de samme Mills 50watt Non magnetics i som dig Bjarne, så måske skulle jeg
prøve at lave en test, uden køler i en måned (200 Timer)..

I bund og grund er det jo ret ligegyldigt, da jeg ikke kan høre den (Noctua 6volt).

Jeg har nu kun (6.00-1.55volt) * 0.560A over min modstande ca 2.5watt og de er på 50 watt
så det kunne være sjovt nok.

Vil prøve at sænke spænding til 1.5 volt om nogle dage og se om det giver en forskel.

Kører fint på de 1.55volt som ca giver 560ma hvilket er "huge starvation".

Får lige nogle "HIFI ører" på det om et par dage. En af mine gode venner får et par trafos til hans
2A3 som mine, så kan min subjektivitet måske blive til objektivitet..

/Michael

Hej

Vil nu prøve at lave en gyrator til min 4P1L,,det er ikke den samme som Michael bruger...skal have bestilt stumper ..så prøver jeg at lodde på et
print hulboard--

så bliver det lidt spændende at høre om der er forskel på min trafokobling og gyrator

mvh Bjarne

Hej Michael

Kan du ikke lige sige mig ,hvordan du har opbygget din HV forsyning..når jeg nu prøver en gyro ..burde jeg kunne springe Salas HV over..og derved
få færre komponenter i HV forsyning..

så vidt jeg husker bruger du ikke chokes ,men modstande til at dæmpe spænding på HV,,er det rigtig ?

mvh Bjarne

Michael

hvormange W er din R4 modstand (lige Før anode) og hvilken type bruger du

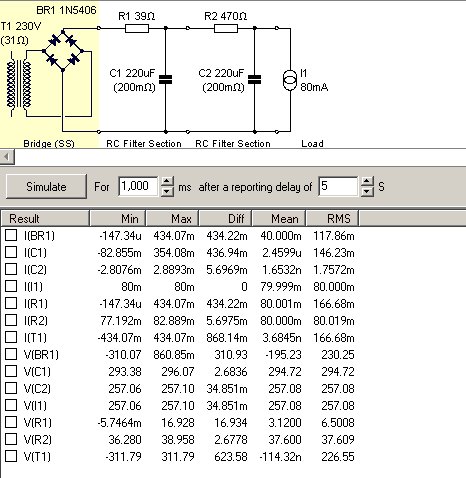

Hej Bjarne...

Skulle lige dobbelt checke men det er hvad jeg bruger PT.



R1 = 25watt (10 watt bør være nok) , R2 = 10 watt.

PS! Som Dioder bruger jeg Cree Z-rec, der er meget hul igennem med disse...

/MVH Michael.

Hej Bjarne.

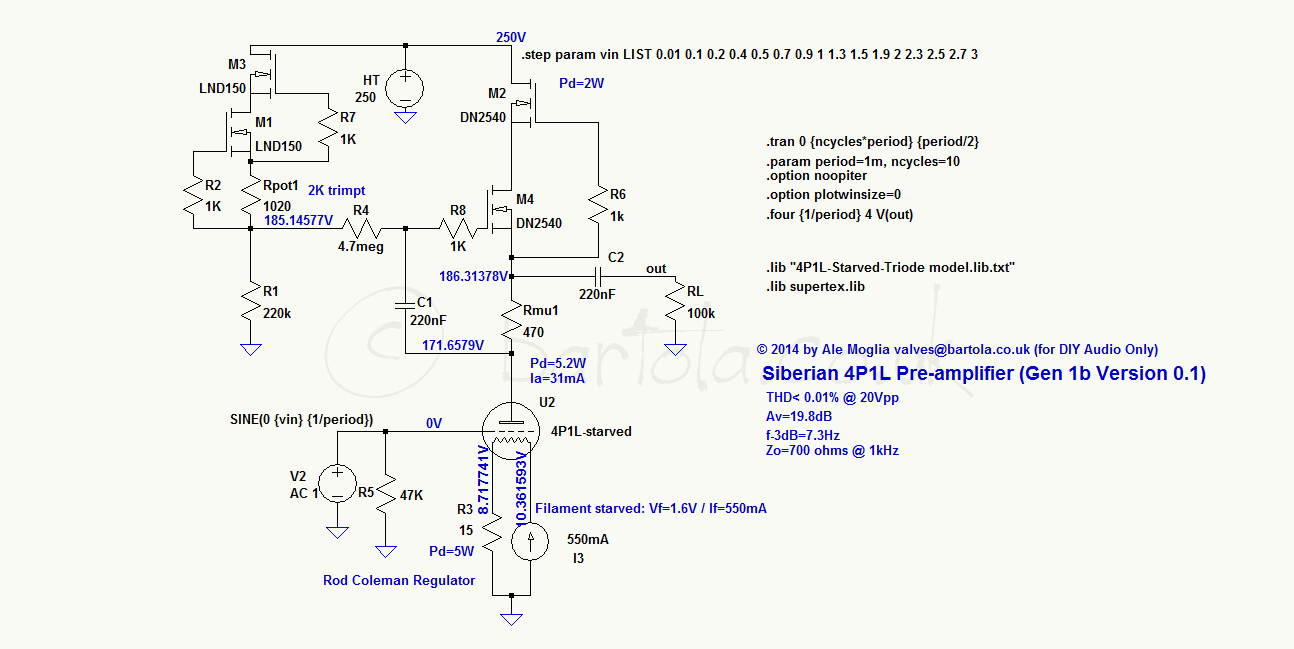

Kan du ikke lige poste det diagram som du har tænkt dig at bruge er det dette her
dog med transformer kobling i stedet for.



/MVH Michael.

Tubetram skrev: Michael hvormange W er din R4 modstand (lige Før anode) og hvilken type bruger du

10 watt og jeg bruger en, 1K Ohmite power resistor, mouser nr 40F1K0E

PS! Mine gyrator lavede noget mærkeligt med en 470 Ohm i LT-Spice hvilket ikke var gældende med en 1K.

Tubetram skrev: Hej Michael Kan du ikke lige sige mig ,hvordan du har opbygget din HV forsyning..når jeg nu prøver en gyro ..burde jeg kunne springe Salas HV over..og derved få færre komponenter i HV forsyning.. så vidt jeg husker bruger du ikke chokes ,men modstande til at dæmpe spænding på HV,,er det rigtig ? mvh Bjarne

Hvis din gyrator virker efter hensigten, kan du springe din Salas over. Jeg kører relativt høj spænding ind HV, da
jeg bruger en Murr skilletrafo som PSU. Mine gyratorer en per kanal trigges således at når 4P1L rørret trække strøm så
falder spændingen til det jeg sætter på min trimmer på gyratoren.

PS! ubelastet ved opstart 335 Volt belastet omkring 279 volt, efter gyrator 95-137 volt, du skal højere op her..

Hej Michael

Det er et dejligt enkel HV supply du bruger..den vil jeg prøve

ang diagram..med gyrator---det er den jeg vil prøve..vil ikke bruge min OT trafo ..men en cap i udgang

min HT trafo kan give 190vac---giver vel omk 260vdc efter enretning.....burde vel være ok ???

Gyrator er den samme som mogliaa bruger til 01a rør

håber også at få lidt mere gain ,,er brugbar på nogle lavt inspillede skiver

mvh Bjarne

Okay, med Caps i udgangen så vil vores design være mere ens. Som sagt jeg har "rigeligt" med gain
på min version.

Husk på at du kan få ca 25V mere DC hvis du i stedet for den R2 470ohm bruger en 150ohm i PSU.

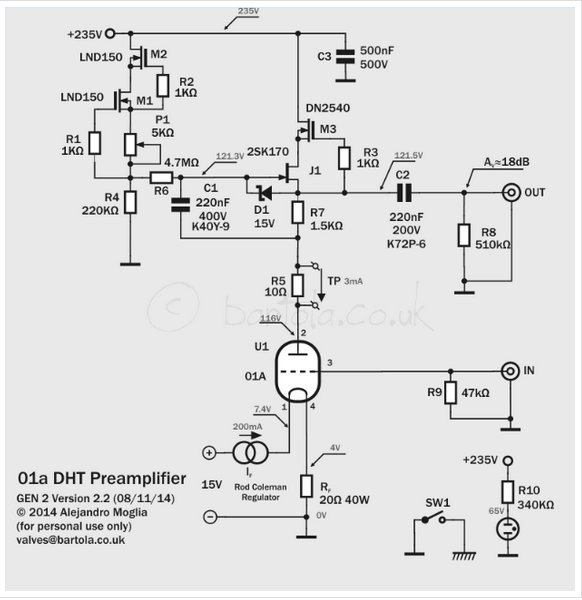

Kan du ikke sende et link til den gyrator 01a rør, kunne være sjovt at få det i LT-Spice...

/MVH Michael.

http://www.bartola.co.uk/valves/tag/4p1l-dht-line-stage/


http://www.bartola.co.uk/valves/dht-pre-amplifier/01a-preamp -gen2/

Tubetram skrev: http://www.bartola.co.uk/valves/tag/4p1l-dht-line-stage/ http://www.bartola.co.uk/valves/dht-pre-amplifier/01a-preamp -gen2/

Denne her vi snakker om ???

den du viser er til 01a rør...det er ikke den jeg kan bruge

det er den anden til 4p1l jeg skal bruge...

eneste forskel er vel den 2sk170 fet...bygget til mindre ma forbrug

Hej Bjarne...

jeps det er den øverste, skal lige se hvad jeg kan lave i LT-Spice...

Der har været en del "tvivl" om simuleringen af LND150 i LT-Spice fik opdateret
mit "library" men den udgave som skulle virke bedst...

Skal finde en "rigtig god" C1 som ikke er for stor...

Hvis det ser lovende ud tænker jeg på måske at vi kunne få et på "PCB" når du har lavet en
udgave som virker hos dig.

/MVH Michael.

det lyder jo interesant med et PCB

har fået hulprint,,og i næste uge får jeg stumper..så må jeg se om det er til at lodde sammen

ps...vil det give mig mulighed for at regulere ma ned ved at justere potmeter

En på mange måde interessant tråd jeg har fået læst det meste af den sidste uges tid, pga. pludselig opstået interesse for 4P1L rør. Der er nogle ting jeg er nysgerrig omkring.

1. Filament starving: Jeg var lidt skeptisk, da jeg læste om det, men så længe jeg ikke selv har hørt det, må jeg jo bevare et åbent sind. Fandt så frem til denne side:  http://www.jacmusic.com/techcorner/SBENCH-PAGES/sbench102/dh t.html

Der fremgår det jo klart at forvrængningen falder i takt med glødespændingen sænkes. Man kan også se at man måske ikke skal køre max strøm gennem røret mere, når man ser på hvordan tube characteristics ændre sig. Den sidste ting, og den som jeg ville spørge om, er om du sænker spændingen fra 2.1 volt til 1.55, eller om du har forbundet så du sænker fra 4.2 til 1.55? Ud fra det rør de har vist, skal man vist kun går ned til 55% af nominel spænding før forvrængningen øges. Det er jo så sikkert afhængigt af rør, så lige det kan måske ikke bruges til noget. Det ser også ud til det kun holder for DHT rør, har du i øvrigt prøvet det på dine 2A3 rør også?

2. De der kondensatorer du havde til test fra NewclassD lød interessante. De var vist ikke så homogene som ønsket, men var også sat sammen af to forskellige typer. Er der nogen som har prøvet f.eks den mindste V-Cap CuTF og en stor SCR Teflon? Altså et mix hvor lydsignaturen måske var mere ens. Her teflon - teflon, kunne også være lille dyr PIO og større billig PIO? Er der nogle retninglinjer for størrelsen af R og den lille parallel kondensator?  Har set priserne på nogle kondensatorer, og de er jo pænt dyre.

3. De printplader du får lavet, kan man få dem lavet i små oplag, og hvor er det?
