Jeg har en skærmet, nok lidt bedre udgave end den hedengangne liggende, prøver den en af dagene. Vil det hjælpe med en aktivt skærmet udgave, dvs. med jord til skærmen?

mvh. Per.

Kan jeg montere en lille sikring over den nye trafo jeg monterer, så den går før der ligefrem er ild i den igen?

mvh. Per.

Hej.

Ved nærmere eftertanke kom det digitale signal fra en setop-box, hvis det har nogen betydning. Setopboxen er tilsluttet til tv via scart. At trafoen har siddet med en for lang bolt igennem har vel ingen betydning? Min reciever var tilsluttet til lan>pc.

mvh. Per.

PHN2 skrev: At trafoen har siddet med en for lang bolt igennem har vel ingen betydning?

Nej, ikke sålænge den kun har haft forbindelse med kassen i den ene ende. Hvis en stelledning kan røre bolten i den anden ende kan du få en kortslutning.

Venlig hilsen

Mikkel C. Simonsen

Hej.

Nå, det ser ikke så slemt ud, havde lige startet den op uden signal/ht på og modulerne startede fint op. Har endnu ikke prøvet at starte delefilteret op, eller med lyd på, men er fortrøstningsfuld.

mvh. Per.

Groove skrev: ML_CLS skrev: Groove skrev: Selv om du har en gummiskive på trafoen har du en stålbolt igennem den og alukabinet og metallåg til at fuldende en effektiv kortsluttet vikling...denne vil få trafoen til at smelte Brug en ikke magnetisk skrue, eller genovervej din mekaniske opbygning, men du er nok heldig for en kortsluttet trafo giver ikke output og efterfølgende er der nok ikke sket andet end defekt trafo? Øøøøøøh! hvor har du læst det henne 99.9% af alle ringkærnetrafoer er monteret med en magnetisk bolt en typisk rondel fra eks. transelectro er ligeledes magnetisk Det er vigtigt at undgå en ring rundt om kernen, der vil kunne agere kortsluttet vikling, altså: Bolt- metal bund - metal væg - metaltopdåse ...så er den gal.... Prøv det selv



Groove hvordan kan du få et "C" til at blive en lukket loop på 360 grader



Per ..., med velovervejet omhu, så du skal nok få den i orden





__________________
Fort Lauderdale, Florida

Hej.

Jeg skal til at samle alt på primærsiden på af trafoerne og flere herinde har luftet at man ikke må samle solidcore med porcelænmuffer. Men hvad skal jeg så gøre; forslag bitte?

mvh. Per.

Der findes både krypemuffer og loddemuffer til det

Men du kan også bare vikle lidt tynd kobbertråd omkring samlingen og lodde efterflg

Men husk at sætte lidt isoleringsrør og et lille stykke krympeflex på ledningen inden samling, eller evt bare 2 små stykker krympefleks

Men husk at skrabe laktråden MEGET grundigt
Det kan faktisk drille en del
Læg en tynd fortinning på ender inden samling, så du kan se om lakken er fjernet 100%

Men du kan også brugede samlestik som bruges til AUTO el
De er ofte lavet af fortinnet kobber, og dermed ganske fine
Jeg ved dog ikke om de stadig er lavet af kobber

Ok, nu har jeg så fået nogle loddemuffer; hvordan fungerer det? Skal de afisolerede stumper ind fra hver ende, eller som jeg tror kun den ene, mens man lodder fra den anden ende?

Det er sådan en fætter:

Hvordan gør man foriøvrigt med nogle ledninger som er meget små, dvs. i tværsnit; lodder man noget kraftigere på, inden man samler eller hur?

mvh. Per.

Hej.

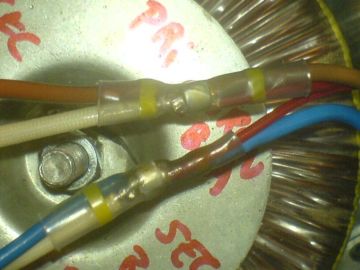

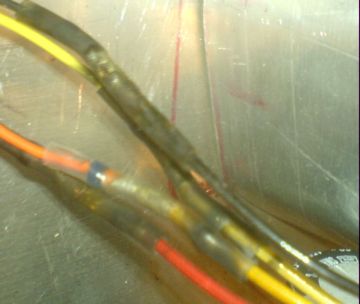

Så spiller dyret igen. De ovennævnte loddemuffer skal varmes op med en blæselampe. Det er lidt learning by doing. Det er tror jeg en super samling af en flok ledningsender. Smider lige et par pics af hvordan de ser ud når det er samlet.

Det virker som om at den lille fejl jeg før havde med at balancen havde forskubbet sig også er væk efter de nye samlinger...



(Brand i!) NewClassD effektblok

er din overskrift ikke lidt unfair, det lyder som om der er brænd i Ncd printet. held og lykke med projektet det går da den rigtige vej det mest af tiden.
