Så blev jeg færdig med at lege med delefiltre.

Jeg er kommet frem til et resultat, der efter min smag har en rigtig god klang/lydbillede og som jeg kan holde ud at lytte på i længere tid, når jeg spiller højt.

Nogle af de filter-typer jeg fik afprøvet inden jeg kom så langt målte flere af dem rigtig godt, men de lød ikke rigtigt i mine ører, andre af filterne var for skarpe i lyden, nogle fremhævede områder som jeg ikke brød mig om osv. Så derfor besluttede mig for at prøve seriel-filter, som jeg ikke tidligere har arbejdet.

Må nok indrømme, at jeg var meget skeptisk til at begynde med og seriel-filter er da så sandelig heller ikke sådan lige at arbejde med, men når de virker, så virker de sku!!

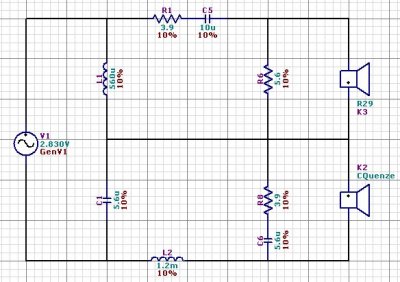

Mit seriel-filter endte op med at blive et symmetrisk anden ordens filter med utrolig få komponenter. Ja betydelig færre komponenter end de parallel-filter-typer jeg fik afprøvet tidligere til denne højtaler.

Lyden er blevet utrolig blød og dejlig og samtidig har de et godt perspektiv. Bund er der ikke meget af, men det var ligesom heller ikke meningen. (Sub-woofer kommer til senere)

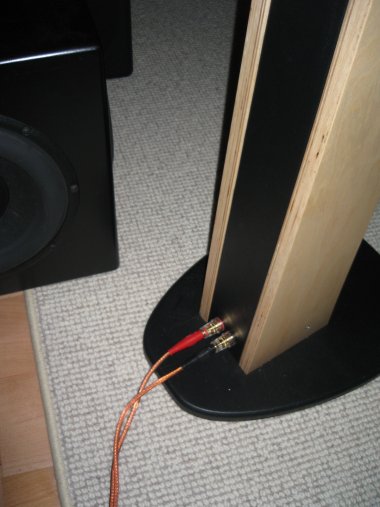

Filteret er blevet pakket pænt ind i standeren så det ikke ses.

Hilsen
Meil

Hej meil

Serie filtre er meget interessante... Jeg har leget en del med dem, problemet i min konstruktion var at følsomheden blev alt alt for lav, da 15W har en elendig frekvensgang som der skal kompenseres for..

Du har 3R9 på diskanten... Prøv at sætte 2R7 der, og så en 1R2 i serie med de 5u6 du har hen over bassen... Det ændre lidt på afstemningen, og du skal muligvis ændre lidt på spolen og kondensatoren, men det at man kobler en spole og kondensator direkte sammen, skaber en svingningskreds... Muligvis ikke over for sinus toner, men over for dynamiske impulser kan det godt råbe lidt...

En lille modstand her burde bryde Q værdien, og giver diskanten samme dæmpning, uden at påvirke bas/mellemtonens niveau...

Mvh Kim

Hej Kim og tak for dit konstruktive input. Det ligner meget godt et af de forslag som jeg fik simuleret mig frem til tidligere, men aldrig fik loddet op og testet.

Ideen til det filtre fik jeg da jeg læste hvad AR havde skrevet om seriel-filtre.

Mit filtre er på ingen måder færdig, men det første filtre som jeg kan være bekendt.

Her til aften har jeg lyttet intenst til højtalerne og det er desværre ikke uden problemer.

Problemet er at der er for stor forskel på lydbilledet, hvis jeg sætter mig helt tilbage i sofaen eller, hvis jeg rejser mig op. Altså jeg har lavet en højtaler, der er utrolig følsom mht. placering og det ønsker jeg ikke.

Mine små babyer er rimelig følsomme omkring 88-89 dB, men på bekostning af manglende bund.

I næste uge vil jeg prøve at lodde filtret som jeg fik simuleret tidligere, men aldrig fik testet.

Ps. Har fulgt projektet Neeper. Et stort stort tillykke med en virkelig smuk og anderledes højtaler. Håber at I får stor succes med dem.

Hilsen
Meil

Mon ikke en baffelstep korrektion kan give den fylde og krop du savner?

__________________
"Gentlemen! You can't fight in here, this is the war room!"

Hej Groove, har prøvet baffelstep i nogle af de tidligere filtre, men fidusen er at inkorporer baffelstep i det eksisterende filter uden at tilføje flere komponenter.

Et normal Baffelstep tager typisk 6 dB af følsomheden for det samlede system og det er ikke altid ønskværdigt.

Tak for tipset og jeg kan ikke frasige mig, at baffelstep måske skal prøves igen på et senere tidspunkt.

Det at bygge højtalere er jo spændende og mht. til filtre så tager det mig typisk et år før jeg bliver helt tilfreds.

Hilsen
Meil

"Et normal Baffelstep tager typisk 6 dB af følsomheden for det samlede system"

Rolig - de fleste fabrikanter laver kun ½ baffelkompensation, ca. 3dB, og lader placeringen gøre resten af arbejdet. Det var nok værd at prøve.

Nu tror jeg at filteret er ved at være færdig.

Det tidligere filter var baseret på målinger taget i 1 meters afstand. Og de lød også rigtig godt i 1 meters afstand. De lød også nogenlunde i 2,5 meter, men min lytteposition er 3,5 og der gik det galt.

Der var virkelig stor forskel om jeg lænede mig frem eller satte mig tilrette i sofaen. Situationen var ikke holdbar, noget måttes gøres.

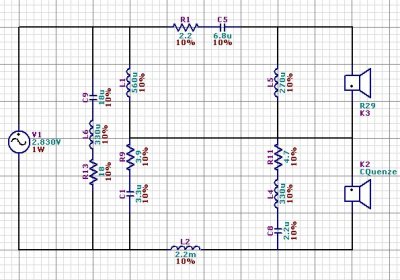

Helt nye målinger på diskant og bas blev lavet i en afstand af 3,5 m og lagt ind i simulationsprogrammet og et nyt delefilter blev designet fra bunden.

Ikke nogen nem opgave, men dette filter har også taget hensyn til alt det jeg har kunnet finde der kunne give problemer.

Lyden er nu blevet perfekt i min lytte lytteposition og der er ikke problemer om jeg læner mig frem i sofaen.

Lyden er blevet meget afbalanceret, men det kan godt være, at jeg ændre lidt på R1 når jeg har fået lyttet noget mere på dem.

Takker for de tilbagemeldinger, som har været med til at give inspiration til filteret.

Hilsen
Meil

Wow...... og det blir ved et wow......

Du ka byg'

Dief

__________________
Bio
Mit DIY
hj.side

damn du kan byg



MEGAMONSTERNICE!!!

Roky







gammel tråd vi fik revet op , men bestemt beundringsværdig to the max

Godt den tråd kom frem i lyset.

Hvor er de bare megaflotte, kan se man skal anstrenge sig med DIY forsøgene .

Lækkert du vil dele metoderne med os .


__________________
Fanatisme er den største trussel mod mennesket.
HD-DVD: Fordi livet er for kort til regionskoder
PS3 fordi Bluray 24fps og HD-lyd er nice

Top-dollar DIY der!

Og lad os endelig faa lov til at foelge med i de toptunede GTI'er ogsaa! :)

Tak for opmærksomheden.

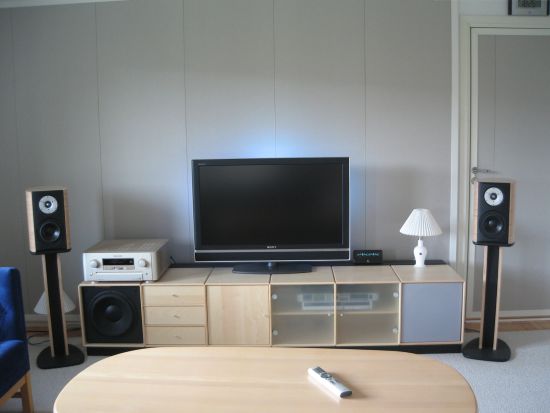

Nu har de små systemer spillet i snart et år og jeg er stadig ovenud tilfreds med lyden og designet.

JBL-GTI subwooferne er der ikke kommet i gang endnu, men forventer at starte op i løbet af 2008 og jeg skal nok tage billeder, så I kan følge med.

Indtil GTI’erne kommer op og kører benytter jeg mig af mine gamle Peerless XLS subwoofer og de gør det egentlig rigtig godt.

Men jeg har ikke ligget på den lade side hele året. Jeg lavede nogle akustikplader som har hjulpet på lyden i rummet. Det projekt kan følges med på her.

http://www.hifi4all.dk/forum/forum_posts.asp?TID=51882&K W=meil

Hilsen
Meil

respekt det .. er bare flot ... jeg er imponeret

__________________
lyd er mit liv... musik er min dyd...

Har du droppet GTI-sub for at beholde XLS?
Sub-filter - hvordan gør du det?

Jazzman:
GTI’erne 10” blev prøvet, men kasseret.
Jeg lavede ellers to fine kasser (lukket) på 50 liter hver.
Men resultatet var ikke godt nok.
Syntes at mine gamle Peerless XLS 10” gjorte det bedre og det blev heller ikke bedre af, at jeg samtidig faldt jeg over et sæt Peerless XXLS 12” med slave og kabinet, der passede perfekt ind i mit stereo-møbel.

Sådan et sæt XXLS 12” med slave flytter altså en del mere luft end to JBL GTI’er og sådan blev det.

GTI’erne ligger på loftet og bliver ikke brugt.

Mht. filter så køre jeg lidt blandet.

Mine sidesystemer deler ved 130 Hz 12 dB/oct.
Delingen sker passivt, men på linie-niveau altså uden brug af operation forstærkere.

Delingen til SUB’erne bliver varetaget af den velkendte Behringer DCX2496.
Deler ved 130 Hz  48 dB/oct.
Men fordi DCX2496’eren støjer en del. Så har jeg også en spolen på 4,7 mH i serien med basserne. Og det fungerer egentlig rigtig godt og den konstante susen fra Behringeren høres ikke.

Planerne er på et tidspunkt prøve noget GroundSound som forhåbentlig ville kunne erstatte begge filter, men jeg venter på at han bliver færdig med det filter jeg ønsker at købe.

Ydermere har jeg planer om at lave nye kabinetter til subwooferne, så de får et bedre kabinet og noget der kvalitetsmæssigt bedre matcher det jeg normalt laver.

Hilsen
meil

meil skrev: Jazzman: GTI’erne 10” blev prøvet, men kasseret. Jeg lavede ellers to fine kasser (lukket) på 50 liter hver. Men resultatet var ikke godt nok. Syntes at mine gamle Peerless XLS 10” gjorte det bedre og det blev heller ikke bedre af, at jeg samtidig faldt jeg over et sæt Peerless XXLS 12” med slave og kabinet, der passede perfekt ind i mit stereo-møbel. Sådan et sæt XXLS 12” med slave flytter altså en del mere luft end to JBL GTI’er og sådan blev det. GTI’erne ligger på loftet og bliver ikke brugt. Mht. filter så køre jeg lidt blandet. Mine sidesystemer deler ved 130 Hz 12 dB/oct. Delingen sker passivt, men på linie-niveau altså uden brug af operation forstærkere. Delingen til SUB’erne bliver varetaget af den velkendte Behringer DCX2496. Deler ved 130 Hz  48 dB/oct. Men fordi DCX2496’eren støjer en del. Så har jeg også en spolen på 4,7 mH i serien med basserne. Og det fungerer egentlig rigtig godt og den konstante susen fra Behringeren høres ikke. Planerne er på et tidspunkt prøve noget GroundSound som forhåbentlig ville kunne erstatte begge filter, men jeg venter på at han bliver færdig med det filter jeg ønsker at købe. Ydermere har jeg planer om at lave nye kabinetter til subwooferne, så de får et bedre kabinet og noget der kvalitetsmæssigt bedre matcher det jeg normalt laver. Hilsen meil

Det er altså lækkert lavet, havde man da bare selv de færdigheder så ville jeg da også forsøge mig. Der er lige en ting der slog mig da jeg så billedet, udsættes din forstærker ikke for en del rystelser nå den står oven på suben, var det ikke en ide at lave en fiks væg hylde til den, blot en tanke, men fint ser det ud

__________________
Husk det er kun en hobby

Dan a:
Godt set med hensyn til rystelserne, men det er der tænkt på

Sokkelen på mit stereomøbel er lavet af udhulet massivt mdf, som er flydt med sand. Subwoofer-kabinetterne er derefter skruet fast i soklen.

Sådanne slaveenheder nemlig kan virkelig sætte tingene i bevægelse når de svinger. En af ulemperne ved slavearbejde

Tak for de pæne ord.

Hilsen
meil

Ligger du inde med nogle målinger af dem?

Besluttede mig for at lave nogle ordentlige kabinetter til mine sub-woofer

Vil gerne lave noget, der matcher mine sidesystemer i stil og udførelse.

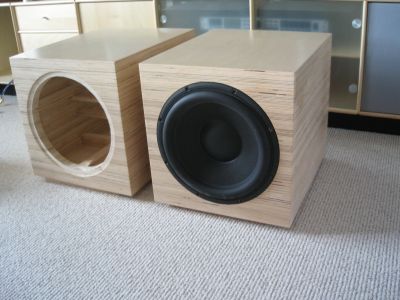

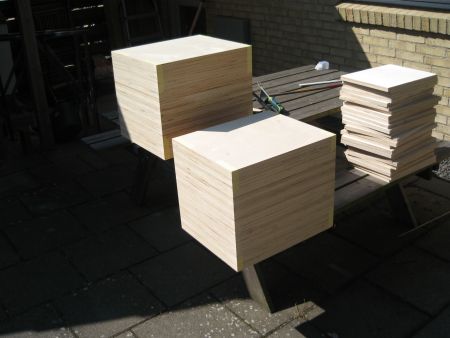

Her er de kommet hjem fra snedkeren. De er bygget på samme måde som sidesystemerne.

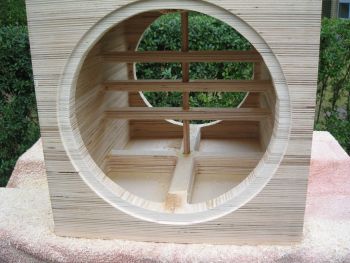

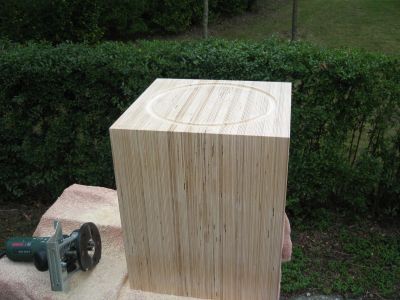

Fået en gang lak og er ved at skære ud til enhederne.





Prøveopstilling inden jeg for alvor går i gang med at lakere. Regner med at de skal have 10 gang lak.




Nogle vil nok argumentere for, at der findes bedre sub-woofer enheder end Peerless XXLS 12”
Og det gør der, men jeg syntes bare, at XXLS’en med den dertilhørende slave gør det rigtig godt uden at man skal op i kabinetter af køleskabsstørrelsen.

Kabinettet størrelsen = 35 liter
kabinetstykkelsen = 3 cm

Der kommer mere, når projektet skrider mere frem.

(Synd at hifi4all kun acceptere upload af 35 KB. billeder)

Hilsen
meil
