Jo, de 16ohm i sugekredsen synes lidt rigeligt til en enhed som ikke har stigende frekvens niveau



De enheder pågældende anvendte målte markant anderledes end fabriksopgivelserne. Så det er nok blot TB'ernes kendte problem med afvigelser fra fabriksopgivelserne der spiller ind her.



Højttalerne er nu også blevet godkendt af min kone. hun var ikke vildt imponeret over udgaven med sugekredsen. Hun er ikke hifi nørd, men går op i både musik og lyd.

Et af hendes favorittestnumre til test er Lullaby med The Cure.

Hun har faktisk udtalt en gang, at hun er ligeglad med hvordan højttalerne ser ud, bare de spiller godt.

Kjeldsen skrev: Naturligvis. Det er efterhånden lang tid siden jeg har lavet filtre, så rart med lidt eksperthjæp Dette er hvad der foreslås (C=0,14uF og R=8,5 ohm)

Den normale formel for korrektionskondensatoren er Le x 1000 / Re^ hvor Le er svingspolens selvinduktion og Re svingspolens DC modstand. Du kommer dog ikke uden om at skulle måle enhedens impedans da du nok bliver nødt til at justere både C og R. Med den enhed du har, forudsat at dens selvinduktion virkelig er så lav som oplyst, bliver udgangpunktet en modstand på 6,8 ohm og en kondensator på 0,2uF. En kontrolmåling vil hurtigt afsløre om tampen brænder eller ej.

Impedanskorrektionen opefter på enheder der ikke skal filtreres (diskanter og fuldtoneenheder) tjener først og fremmest til at lette belastningen af forstærkeren.

De sugekredse du viser medfører nogle, indtil videre ukendte, udsving på impedanskurven hvilket bør måles. Det er normalt god latin (omend ikke i alle kredse) at sugekredse i enhedens åbne (ufiltrerede) område bør udføres som impedanslineære sugekredse.

tak for info. Jeg kan dog oplyse at jeg har droppet passive filtre, og nu anvender en Behringer DCX2496 sammen med Panasonic SA-XR50, hvor jeg bruger de 4 kanaler.

Så kommer der lidt målinger. Jeg er totalt novice, så input til metode er velkomne.

Jeg har målt på bas og fuldtone helt tæt på med sweep og HOLMImpulse.













Kjeldsen skrev: tak for info. Jeg kan dog oplyse at jeg har droppet passive filtre, og nu anvender en Behringer DCX2496 sammen med Panasonic SA-XR50, hvor jeg bruger de 4 kanaler.

Lyder fint, det er fremtiden

Sugekredse er jeg også godt træt af

Jeg ville dog stadig montere et zobel led

Iflg en yderst kompetent designer og fabrikant af avancerede højtaler enheder, så påvirker zobel kredsen enhedens induktionen, og dermed også højfrekvens egenskaber
Zobel kredsen bør formentlig bedst monteres direkte på enhedens terminaler

Zobel leddet skal skam også prøves på et tidspunkt. Jeg kan se screen dumpet ikke rigtig kan læses. Jeg vil uploade til peecee eller lignende for fuld opløsning.

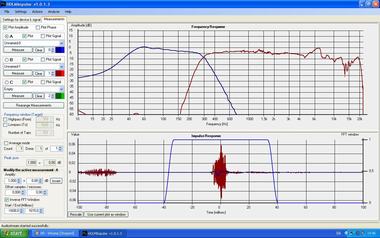

Her i bedre kvalitet. Bassen er ikke korrigeret, men skåret af under 30 Hz. Fuldtonen er korrigeret i toppen for et faldende niveau. Puklen er også justeret, men denne justering har jeg ikke fået målt endnu. Mikrofon kapsle har et faldende niveau med -3 dB ved 20 Khz. Dette er ikke justeret via kalibreringsfil endnu.
