>>>>NYT PÅ 3 <<<<   AF min NYE PWM forstærker

Jeg har bestilt en DIY CD - glæder mig til den lander.

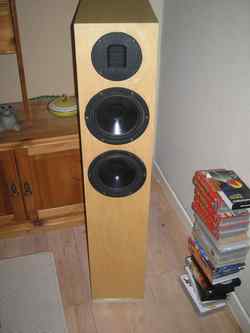

DIY transmissionslinie ht'ere.



Enhederne er: VIFA MW18-08-08 og en B&G neo3pdr

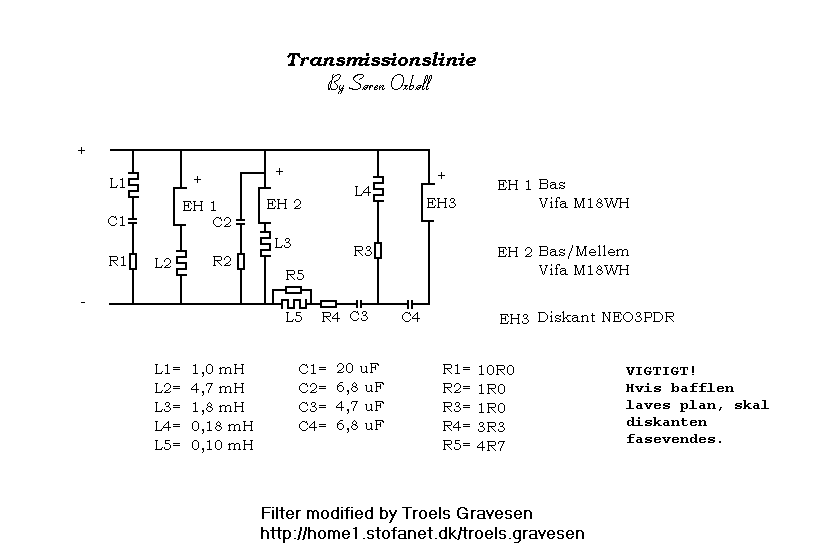

Filteret ser sådan ud:

De er afstemt til ca 40-45 Hz dvs. der er effektiv i området: 40-25000 Hz +/-5db

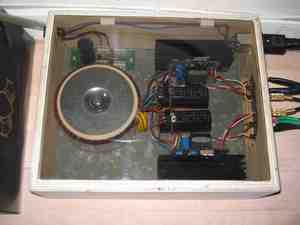

Forstærker er ZAP Pulse 2.2SE



Passiv Forforstærker fra Dantimax.  (Mangler kabinet)


Næste projekt er en DIY CD spille baseret på denne fra daisy-laser.nl



Og en ombygning af ZAP'en til monoblokke med 40500uF og 625 VA 2*45v i hver

Jeg benytter mine egne phonokabler i sølv og teflon.


__________________
| DIY Audio |

Flere billeder ville ikke skade

HT ser rigtig flotte ud!  Forforstærkeren og CD-afspilleren mangler lige lidt rent designmæssigt , men "keep us posted"!

ser rigtig godt ud

Jeg har 3 af disse kabinetter på vej  - 2 til monoblokke og 1 til preamp'en



Meningen er så af fræse ud til displayet, dioder og remoteføler  med en laserskærer alle kontakter, afbrydere og reguleringer kommer på bagsiden.


__________________
| DIY Audio |

Rigtig lækkert.

__________________
Hands off the compression button music industry!
Hands of the DNR button Blu Ray producers!

tættere på et komplet DIY anlæg kommer man vidst ikke.. det ser nydeligt ud, men har du ikke flere billeder af de højttalere?

bliver godt at se når det hele er i ordentlige kabinetter!

Super frækt.
Glæder mig meget til at se det færdige resultat

Hej Soxen,

Det ser da bare rigtigt godt ud sådan noget er bare opmuntrende/ansporende/virkelystfremmende osv.

Kunne du lokkes til at fortælle lidt mere om dine erfaringer med NEO'erne - ud fra din grafik (som på min skærm ser ud som om den har ligget for længe i solen) kan jeg ikke lige greje delefrekvens og stejlehed til 3'eren.

Og hvad med lyden?

Spørger fordi jeg selv er (l-a-n-g-s-o-m-t) undervejs med et 3-vejs projekt med sådanne nogle svesker.

Mvh

HeJu



Hej Soxen

hvad er det for kabinetter du har bestilt ?

Coolzone skrev: Hej Soxen hvad er det for kabinetter du har bestilt ?

http://www.audiokit.it/ENG/Frames/Introduction1.htm

Det er modellen GX288

Det er ikke en 3 vejs men 2½ dvs. at den ene bas ruller af ved 180Hz og den anden ved 2600Hz Akustisk ved ca. 2750Hz
Delefilteret deler ved ca. 2800 Hz ca. 18/12db.
L5 og R5 er udjævning af en lille top i frekvensgangen på neo'en
(Målt og justeret af Troels Gravesen)

De 2 Vifa'er spiller jo i en TL det giver lige det sidste løft i bassen, men TL'en holder enhederne i et jerngreb, hvilket giver god balance til Neo'en der i sig selv er en hurtigt enhed.

Overgangen er lydmæssigt perfekt, (Kvinde-) stemmer står klart fremme uden slør. Lige en mellemtone i min smag uden at være fremhævet.

Neo'en spiller dejligt åbent og med rigtigt god transientgengivelse, der er masse af detaljer og en rigtigt god rumfornemmelse, det skal lige siges at jeg nok er tilhænger af bånd fremfor dome diskanter, jeg synes de er mere åbne og detaljerede.


__________________
| DIY Audio |

Hvilke dele består din dantimax forforstærker af ? Fungere den efter hensigten ? Umiddelbart virker den som et godt, billigere alternativ til SideWinder 3

omegasteffy skrev: Hvilke dele består din dantimax forforstærker af ? Fungere den efter hensigten ? Umiddelbart virker den som et godt, billigere alternativ til SideWinder 3

Den består af følgende, men husk at det er en passiv forforstærker, altså ingen egentlig forstærkning af signalet. Attenuatoren er 10Kohm.

1*Relay attenuator board without resistors Eur 30,00
1*RelVol1/3 MRS25 1% resistor kit Eur 3,00
1*Input1 Eur 45,00
1*Control2 Eur 29,00
1*C2Panel2 Eur 19,00
1*LCD16x2BB Eur 28,00


Plus en trafo alt i alt inkl. kabinet Dkr. 1500,-

Ja den fungerer lige efter hensigten, og kvaliteten ja den er helt i top. Mikkel fra Dantimax har ydet en rigtigt god service i forbindelse med købet, jeg vil også bygge en tuner, så alt er DIY (Hvis jeg kan finde et ordentligt byggesæt, a'la Larsholt fra 80'erne



__________________
| DIY Audio |

Fortæl endelig mere om den DIY CD-spille. Jeg har set på den tidligere, men jeg er lidt i tvivl om evnerne rækker.

/vilmann




__________________
Zvxxr erggre v zvar bcfynt. Orxyntre!

Jeg har læst en del om den, og den ser egentligt meget ligefrem ud at samle, hvis man køber standardmodellen

Hvis du googler på PHILIPS CD-PRO2M kommer der meget læsestof frem, der er mange der har bygget afspillere over den med gode resultater.

__________________
| DIY Audio |

Om du er interessert i et cdpro2m kit så kan jeg anbefale dette:
http://www.digitalanaloguediy.com/cd-pro2.html
Jeg har et og er kjempefornøyd.
her ses et bilde fra byggeprosessen:

Designet er egen ide.

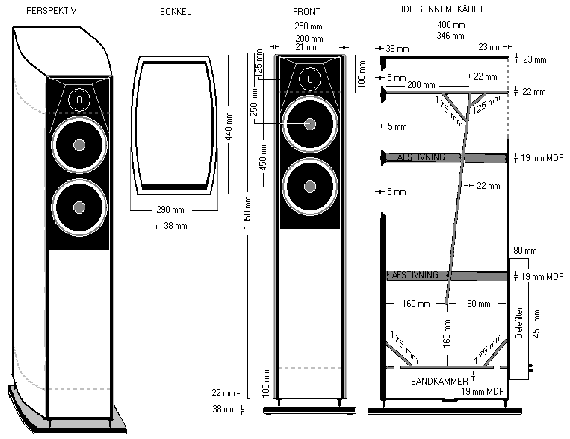

T-linie udformningen er taget fra SEAS's thor model, jeg har haft t'linien igennem nogle forskellige beregningsprogrammer med forskellige enheder lige fra monacor, seas til vifa, og forsøgt mig frem med afstemningen, inden den endelige blev bygget.

Jeg har brugt 25mm krydsfiner til sider top, bund og bagstykke, fronten af spånplade, mdf og krydsfiner og er 30mm. Indvendig afstivning er af krydsfiner og er 30mm, udvendig er de belagt med 4 mm finsk birk krydsfiner, dvs af sider er 29mm og fronten 34mm og død som graven når man banker på den.





Jeg har droppet stofbeklædningen af fronten, det gav intet og så grimt ud (Syntes konen).

Delefilteret i testversion: (Det er nu bygget ind i bunden)

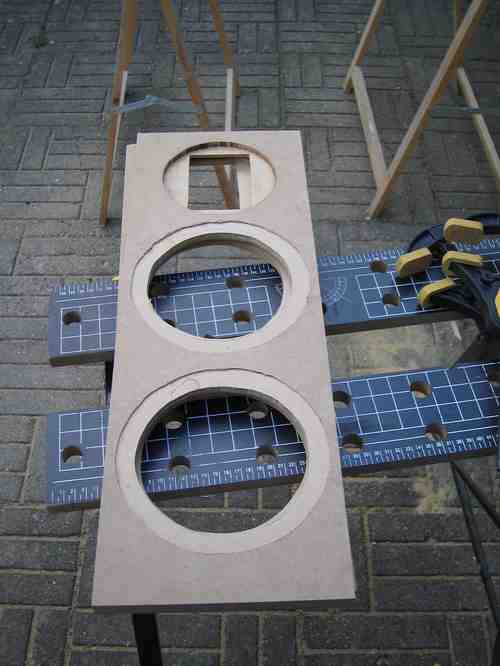

Udskæring til enheder:



DIY signalkabler: (Flettede sølvtråde, med bomuld og teflon og skærm af snoede og flettede teflon isolerede kobbertråde)

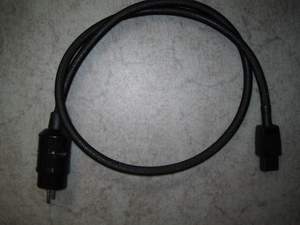

DIY netkabler




__________________
| DIY Audio |

Hej

Fed CD maskine.. det er sk* farligt at læse sådan noget, det giver jo ideer til nye omfattende projekter

Mon ikke det er en god upgrade af min gamle CD50 slæde, en IR/data converter på til Beo4 remote og en uprocessor til at styre det originale display..

__________________
Kim Olesen, www.Micro-IO.dk

Hvordan lyder de der NEO3 diskanter. Tænker selv på at bruge dem?

Fede ht'er. hatten af

__________________
Må vellyden dale over jer

bruger selv (bla.) dayis laser cdPro2.... drevet. til prisen for kittet, har jeg endnu ikke høret noget der kan kommer bare tæt på.
