Hej forum, (Analog)

Jeg er ny her på hifi4all forum. Jeg har set flere indlæg vedrørende rørforstærker og om de er istand til at hamle op med en moderne transistor amp. Min mening er, naturligvis, at det kan de. Dog skal forudsætningen være til stede og min hifi erfaring, siger, at strømforsyningen i en rør forforstærker og effektforstærker skal være så "stiv" som mulig. Det forsømmer mange producenter ved at indbygge underdimensionerede forsyninger med et svampet lydbilled, beklageligvis, til følge!

Idag kan der købes elektrolytkondnesatore der har en stor kapacitet i forhold til spænding så er man fingernem er det med at udskifte originalerne og i med nogle ordentlige ladelytter.

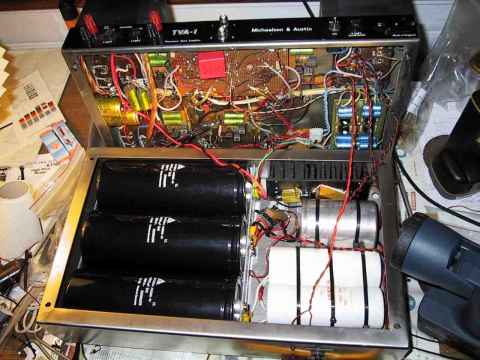

Jeg har en CounterPoint preamp (kopi = selvbygget) og en heftig Michaelson og Austin TVA-1 effekt trin. Den har jeg haft i 20 år. Den var født med 2 stk. 680 uF i serie som giver 340 uF til udglatning (til at holde de 500 Vdc stabil). Som I kan se på billedet har jeg kraftigt udbygget denne forstærker med en ekstra kasse, kun til ladelytter. De pågældende ladelytter er fra Epcos og fylder ca. som 1 l mælk. Ialt er der knapt 18000 uF ved 500 Vdc, hvilket er en meget stor mængde energi. Ikke ufarligt, defor den lukkede stålkassen, hvis uheldet skulle være!

De 4 små print med grønne kondensatore på er regulerede forsyninger på henholdsvis 155 Vdc og 460 Vdc til indgangs trin og driver rør.Disse er meget vigtige da spændingen på ladelytterne kan svinge afh. af belastning. Indg. og driver rør holdes dermed fast og "modkobler" ikke lyden (til noget svampet snask).

For ikke at trætte med ligegyldige tekniske detaljer så er RESULTATET at jeg ikke har fundet en transistor forstærker der kan matche min TVA-1. Lyden er meget præcis, lilletrommen opleves med et stort smæld/skrald, det er fedt efter min smag. Modifikationen giver en meget præcis (hurtig) forstærker. Lige nu sidder der 6L6GC rør i, så der smutter kun omkring 40W ud til mine DALI skyliner, men det går. Dette indlæg er ment som en "inspiration", at det kan betale sig at "tune" lidt op her og der i en gammel rørslæde ;-)

Venlig hilsen

Flemming

__________________
Rør med følelse og horn i panden :-)

Det ser da ikke tosset ud det der, jo jeg kenner godt det der med at forbedre der er meget at hænte  og velkommen til.

@ Flemming

Er det Skyline 1000 eller 2000 du har ?

__________________
Blondine-energi løser verdens problemer!

Spencer skrev: @ Flemming Er det Skyline 1000 eller 2000 du har ?

Ups, det er visnok 2000. Det er dem med 15" CV enhed i bunden ;-)

Hilsen Flemming

__________________
Rør med følelse og horn i panden :-)

De får også lov at flytte meget luft, når de sidder i fri luft.

Hvis du har en rørslæde der kan styre de basser, så har du noget der er guld værd!

Slaglængden er jo meget stor på de CV-basser.

__________________
Blondine-energi løser verdens problemer!

Hej Flemming.

Velkommen til...

Det var godt nok noget af et projekt du har gang i!!!

Jeg overvejer selv at købe en TVA-1, som brummer lidt, så den skal nok renoveres lidt. Jeg overvejer at skfite de 2 stk. 1200uF/300V kondensator ud med 2 stk. 14.000uF/300V Mallory lytter, såfremt jeg køber den...

Men jeg er lidt bange for at ødelægge klangen, for den kan jeg virkelig godt lide - den må bare godt lige være knap så hård...

Hvordan har din TVA-1 ændret sig lydmæssigt efter modifikationerne?

Hej David !

Du skal lige passe på med at skifte fra 1200uF til 14.000uF du skal lige sikker dig om at ensretteren kan bære det vis det er i strømforsyningen, ellers kan du parelel koble nogle gode kondensatore over ladelyttern det giver et godt løft i lyden.

Hej David,

Tak for det!

Jeg vender lige tilbage med lyden (ska' på arbejde).

Med hensyn til ladelytter kan de ikke være der i forstærkerens oprindelige udformning, derfor den ekstra kasse. Ensretter broen ses måske ikke så godt på billedet men den er der (min. 10A type sååå..). Forstærkerens tændes med en faldmodstand (netsiden, primær) på 121 ohm/30W (den på kølepladen), når der er kommet liv i skidtet kortsluttes modstanden med en switch og der kommer fuld netspænding på!

Tændes der uden faldmodstand, eksplodere sikringen og en masse bøvl kommer til, med f.eks. afladning af lytter således ny sikring kan isættes ;-)



__________________
Rør med følelse og horn i panden :-)

David skrev: Hvordan har din TVA-1 ændret sig lydmæssigt efter modifikationerne?

__________________
Rør med følelse og horn i panden :-)



 vil du vise diagrammet over din regulering til driverne?

 og har du prøvet at bypasse din lytbank med kondensatorer?

 mvh slowon

[QUOTE=slowon]



 vil du vise diagrammet over din regulering til driverne?

 og har du prøvet at bypasse din lytbank med kondensatorer?

 mvh slowon

1. Skal lige have fundet diagrammet frem ;-)

2. De er bypassed af kondensatore. De 2 hvide dåser er 2 seriekoblet kondensatore på 68 uF, og rundt omkring i "spillen" sidder der kondensatore (1 - 10 uF) til at give transient strøm.

Hilsen Flemming


__________________
Rør med følelse og horn i panden :-)

slowon skrev:    vil du vise diagrammet over din regulering til driverne?  og har du prøvet at bypasse din lytbank med kondensatorer?  mvh slowon

Hej igen,

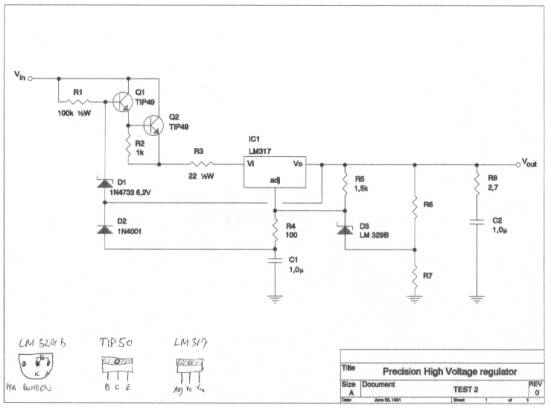

Efter lidt roden rundt har jeg fundet diagrammet til strømforsyningerne:

Regulatoren er en LM317 (IC1), faldtransistorene er TIP49 (Q1, Q2) og zener dioderne er henholdsvis en LM329B for temperaturstabilitet (D3) og 1N4733 6.2 V(D1).

Hilsen Flemming

__________________
Rør med følelse og horn i panden :-)



high skov

jeg glemte vist at sige tak for oplysning

mvh 845
