du kan finde schematics her http://www.thevintageknob.org/LUXMAN/SQ38FD/SQ38FD-schematic .html

__________________
for tiden afspiller jeg meget musik - det lyder godt

r-l-b skrev: du kan finde schematics her http://www.thevintageknob.org/LUXMAN/SQ38FD/SQ38FD-schematic .html

Takker

__________________
Mvh.
Thomas

...det 'rør' på sig...

Nogle der har service manualer til Denon avr3805, Denon DVD2200 og pioneer PDP-LX5090?

Har selv til Beo5 og Sony MDS-JE330

__________________
Mvh Lars Jochumsen

Civilingeniør i Teknisk IT Multimedie med speciale i Adaptiv støjdæmpning
PhD studerende i radar tracking og klassifikation

Jeg skal skifte drivrem i min Luxman K-5 båndoptager. Er der nogen der kender størrelsen på remmen i den model, eller ved
hvor jeg kan finde servicemanualen?
...og hvem forhandler remme af denne art...jeg tænker umiddelbart Elektronik-Lavpris, men findes der nogen på
københavnssiden?

__________________
Mvh.
Thomas

...det 'rør' på sig...

kender ikke størrelsen, men har lige skiftet i min Sansui SC-1110, og jeg købte i USA. Det var billigt og blev leveret hurtigt:

http://vintage-electronics.cc/

Desuden er der en god vejledning på siden til hvordan man gør.

__________________
Hilsen Flemming

EAS will rise again...

edge skrev: kender ikke størrelsen, men har lige skiftet i min Sansui SC-1110, og jeg købte i USA. Det var billigt og blev leveret hurtigt: http://vintage-electronics.cc/ Desuden er der en god vejledning på siden til hvordan man gør.

Tak for tippet...af ren utålmodighed opmålte jeg størrelsen med et stykke snor i går aftes, og fandt en drivrem der passede
inde hos brinck på frederiksborggade, kbh i dag. Så ved hjælp af snoretræk og en tur på cyklen blev det fikset. Har lige sat det
i og renset den...og den spiller bare
Hvis andre mangler lignende, så har de en rodekasse inde hos brinck med drivremme til 10 kr. stk.

God weekeend

__________________
Mvh.
Thomas

...det 'rør' på sig...

Her er også en del servicemanualer:

http://www.acousticpsychos.com/Files/

Er der nogen der ligger inde med en manual - bruger- eller/og servicemanual - til en Sugden A48 mk1 (ca- 1973) Integreret forstærker.

Har prøvet de fora og sites der henvises til i denne tråd uden held. Finder kun et diagram over A21.

Har dog set manualerne udbudt på ebay, men har ikke kunnet finde nogen nu.

mvh. Torsten

http://www.abeltronics.co.uk/diagrams.php

Er der nogen af Jer, der ligger inde med servicemanualen til Luxman CL34 i pdf. eller lign. eller har et link til det?

Den har noget periodisk støj/sus på den ene kanal når den kører på 'phono-delen'. Støjens volumen stiger indimellem ret
kraftigt - Det skal jeg logisk nok have lokaliseret og udraderet
Hvis nogen har oplevet lignende problem eller har forslag til, hvor man bør starte med at lede hører jeg gerne!






__________________
Mvh.
Thomas

...det 'rør' på sig...

De første 2-3 rør fra venstre er RIAA delen og elektronikken foran tilhører den del. Prøv at skubbe forsigtig til rørene...sidder de godt i soklen...påvirker det støjen. Rensning af sokler og omskiftere er obligatorisk.

De små ellektrolytter i PSU TH  med blank top...er de blevet buet i toppen...så ud med dem...egentlig bør alle lytter skiftes.

Jeg kan muligvis godt finde et diagram ude på værkstedet, men ikke en service manual.

mvh

__________________
Rørforstærker diy185W|McIntoshMR71|Luxman SQ38|Marantz 2500|TEACVRDS 10|Rectilinear High Boy+
AMT1Air Motion Transformer|FisherX101 rør|Pioneer SX1080|AVO-MK4 tubetester|HP3580A audio-analyzer

tube mania skrev: De første 2-3 rør fra venstre er RIAA delen og elektronikken foran tilhører den del. Prøv at skubbe forsigtig til rørene...sidder de godt i soklen...påvirker det støjen. Rensning af sokler og omskiftere er obligatorisk. De små ellektrolytter i PSU TH  med blank top...er de blevet buet i toppen...så ud med dem...egentlig bør alle lytter skiftes. Jeg kan muligvis godt finde et diagram ude på værkstedet, men ikke en service manual. mvh

Takker for svaret :)
Jeg prøver mig frem...jeg har renset og byttet rundt på rørparrene uden forskel...jeg kan ikke lige se nogle buede lytter, men
jeg må nok kigge efter lidt mere grundigt...



__________________
Mvh.
Thomas

...det 'rør' på sig...

Hej

Er der nogen der har diagremet til en gammel Arena radio tror den har no. 1001.

Den har ECLL800 i udgangen. Det er kun forstærker delen jeg er ude efter da jeg kun har net/udgangstrafoer og to plader med rør.

GODT NYTÅR

JGreen skrev: Hej Er der nogen der har diagremet til en gammel Arena radio tror den har no. 1001. Den har ECLL800 i udgangen. Det er kun forstærker delen jeg er ude efter da jeg kun har net/udgangstrafoer og to plader med rør. GODT NYTÅR

Mon det ikke blot er et reference design som er benyttet

de i herunder til postet konstruktioner er meget lig hinanden.

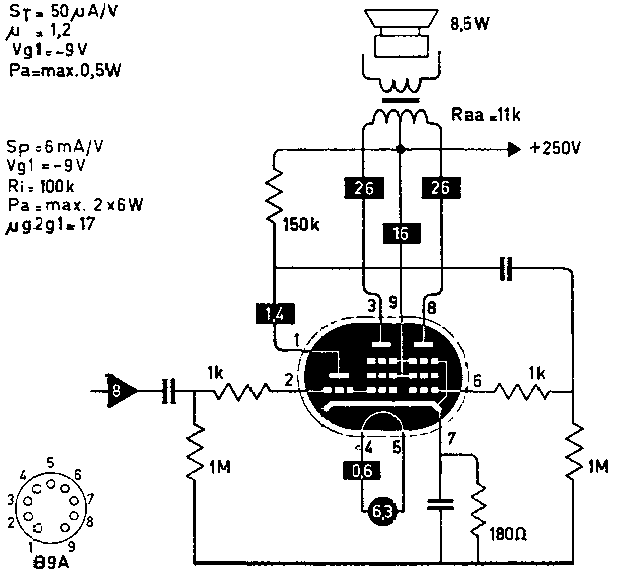

http://www.qrz.ru/reference/tubes/foreign/01/ECLL800.gif

http://www.4tubes.com/SCHEMATICS/Hi-Fi-Not-brands/ECLL800/EC LL800-Schaltung.jpg

http://www.audiofanatic.it/Schemi/Tipo/Valvole/finali/pic_fi nali_PP/ECLL800_PP.jpg

http://www.saba.pytalhost.com/Breisgau15s/Breisgau18.JPG



__________________
Fort Lauderdale, Florida

Hej

Nå det var ikke en Arena men, Udgangs trafo er nogle fra DanaMatic (63:116)

Det jeg stusser over er at ben 3 og 9 er sat sammen !!



Også godt sted at lede efter manualer :) : Service manualer
mv.

__________________
Mvh.
Thomas

...det 'rør' på sig...

Der er en Ungarnsk site som har lidt af hvert f.eks. den service-manual til Sony kassettebåndoptager jeg lige havde fået.
Her. Den var gratis (man må hente 2 gratis manualer om dagen)
Men man må godt donere.
Man kan godt skifte til engelsk, når man har har registreret sig, mener jeg.
Mvh.

Endnu et sted:

vinylengine.com

Der er dog vist ingen steder som har en manual til en Luxman PD-282 mangler den godtnok ikke, men kunne være sjovt at lære lidt om "arvegodset".

Nogen der tilfældigvis har diagram/servicemanual til en Denon DCD 3520 eller ved hvor det kan findes??

__________________
Hjemmestrikket NAS -> Sonos ZP90 -> MHDT Havana -> Creek OBH-12 -> Krell KSA50 -> JBL 240ti

Strandvaskeren; der er en servicemanual i den link jeg henviser til.
Mvh.
