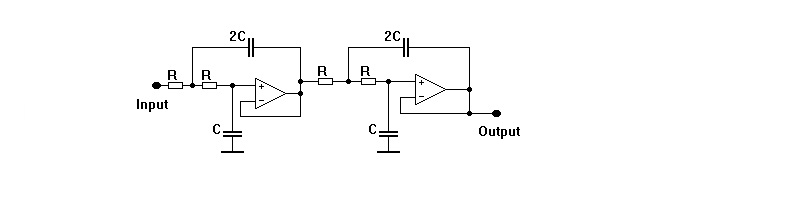

Et 24dB filter skal laves sådan her:

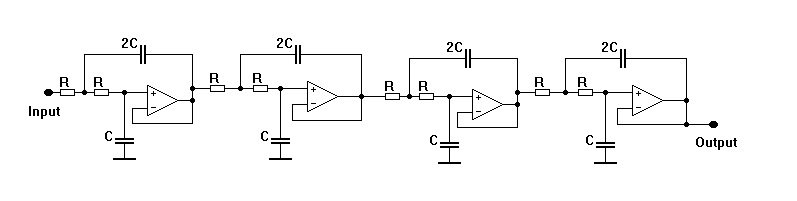

Hvis jeg så vil lave et 48dB filter, skal det så se sådan her ud:


?

Ja......

Men om det er Linkwitz Riley ved du ikke noget om. Det skal måles på det endelig output på højttaleren. Herefter skal man justeret filteret indtil Linkwitz Riley opnås, ellers kan det ligesågodt være Bessel eller noget tredie der opnås akustisk.

Det er rigtigt. Teoretisk beregnede filtre, passive el. aktive, svarer sjældent til virkeligheden. En masse andre faktorer tæller, og højtalerenhedernes egenskaber er blot én af dem.

Det gør ikke teorien unyttig, der kræves bare en del mere for at få det til at fungere i praksis.

Jeg leger lige nu med filte i VST miljø (windows PC med VSThost og VST eq's). Her kan men lynhurtigt lave lige præcist det man ønsker. Enten IIR eller FIR. En god brugt win10 PC med i5 processor kan fås for 1.500 kr. Mit lydkort til test er Xonar u7 til omkring 700 kr., (kan ikke helt huske det). Så er man ret godt og billigt kørende.

Analoge aktive filtre er vel lidt forældede idag :-)

NB! Min løsning er IKKE lige ud ad landevejen, og er først nemt, når det hele spiller.

To butterworth filtre i serie giver et LR filter. Du har to LR filtre i serie, så det resulterende filter er ikke LR. Men ja, det er 48 dB/oktav.

__________________
Venlig hilsen
René

Nåh sorry, hvis de to filtre du viser først er butterworth tilsammen, så har du ret. Havde ikke lige tjekket komponentværdierne.

__________________
Venlig hilsen
René

Se http://www.linkwitzlab.com/filters.htm#3
