Forfatter |
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 14 November 2015 kl. 07:50 | IP-adresse registreret
|
|
|

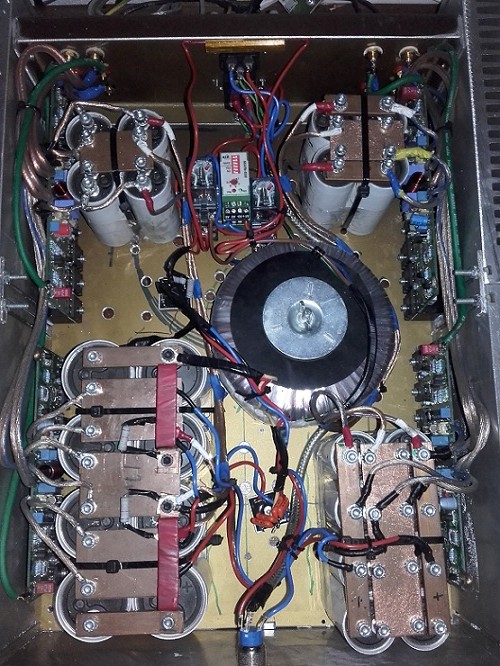

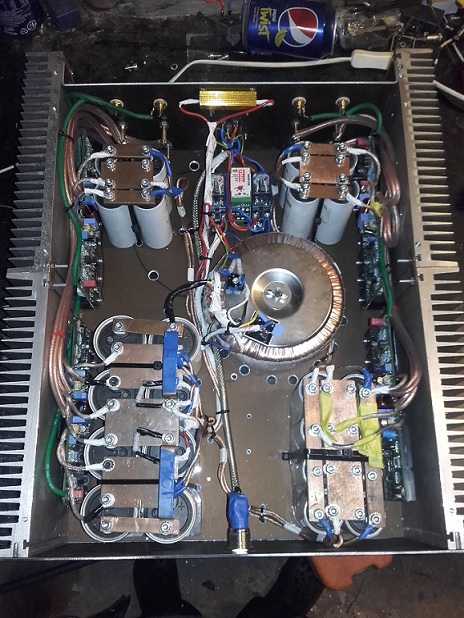

jeg har bygget to stk 4 kanal effekt forstærker den 1 af dem som er vist på billedet her under er der igen problemer med spiller bare som den skal her er nr to .. den har jeg lidt bøvl med .. den brummer i højtalerne, det er en konstant brum.. når forstærkeren starter om, er det kun min meget følsomme 15 mellemtone som begynder at brumme svagt, men når softstart slår fra begynder alle enhederne at brumme.. stopper igen når jeg sukker og kun spiller på de mange kondensator. i går vil jeg se om jeg kunne finde fejlen .. og flyttede forstærkerne ud i mit værksted for at kigge på den.. der er den tavs som graven ingen brum af nogen art.. kun når jeg sætter den tilbage komme der brum .. håber der komme en masse godt løsninger god weekend
__________________ jeg kan ikke få nok membranareal
|
Til top |
|
|
Struktøren Forum Bruger
Bruger siden: 19 September 2012 Lokalitet: Midtjylland
Status: Offline Indlæg: 2520
|
Sendt: 14 November 2015 kl. 09:08 | IP-adresse registreret
|
|
|
Tja... Kan det være strømmen?
|
Til top |
|
|
sigma6 Udelukket fra forum
Bruger siden: 07 April 2003 Lokalitet: Jylland
Status: Offline Indlæg: 1611
|
Sendt: 14 November 2015 kl. 10:24 | IP-adresse registreret
|
|
|
Jeg har prøvet det samme med en riaa. Det viste sig a være netkablet der var defekt.
|
Til top |
|
|
Kaj. Forum Bruger
Bruger siden: 04 August 2014 Lokalitet: Aalborg
Status: Offline Indlæg: 2882
|
Sendt: 14 November 2015 kl. 11:33 | IP-adresse registreret
|
|
|
Du skal have styr på dine stelpunkter. Med én transformator og fire kondensatorbanke placeret langt fra hinanden har du nedkaldt brummets forbandelser over dig selv.
Idealet er at flytte alle kondensatorer sammen og forbinde deres fælles nul med hinanden med tykke kobberplader, som du allerede har gjort i hver bank. Du skal have de fire kondensatorbankes midtpunkt forbundet med hinanden til et fælles punkt. Vælger du at fortsætte som placeringen er at forbinde deres respektive nul'er med hinanden til et fælles punkt. Kablet du skal anvende skal være tykkest mulig og så absolut nær nul ohm som overhovedet mulig. Dette punkt bliver forstærkerens fælles stel. Til dette punkt skal midtpunktet af transformatorens sekundærvikling forbindes. Alle minusforbindelser til højttalerudgangene skal ligeledes tilsluttes her. Alle stelpotentialer refererer til dette punkt.
Årsagen til dit brum er at hver af dine kondensatorbankes nulpunkt er forskellig alt efter kondensatorværdierne og kablernes modstand til de respektive banke set fra sekundærviklingens midtpunkt. Modstanden i kablerne (selv om den er lille) vil resultere i en ripplespænding. Da du tilslutter din forstærker til en fælles nul ved indgangen vil ripplespændingen forstærkes med forstærkerens forstærkningsfaktor. Sørger du for at alle forstærkere har samme stelpotentiale på strømforsyningssiden bortfalder ripplespændingen og forstærkeren er brumfri. Og den spiller markant bedre. Naturligvis.
Jeg er selv i færd med at slutteste min egen effektforstærkerkonstruktion du kan læse mere om på min hjemmeside. Med to 600VA ringkernetransformatorer og to separate kondensatorbanke havde jeg set vanskeligheder i øjnene. Ovenstående opskrift sikrede at forstærkeren i tomgang er tavs som graven.
|
Til top |
|
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 14 November 2015 kl. 13:04 | IP-adresse registreret
|
|
|
tak for en fin forklaring .. det skal da prøves.. underligt at den ene gør det og den anden bare er helt tavs ..
det jeg oplever er at jeg kan gøre det samme brum i min trafo som jeg kan i mine højtaler ..!!!
__________________ jeg kan ikke få nok membranareal
|
Til top |
|
|
Kaj. Forum Bruger
Bruger siden: 04 August 2014 Lokalitet: Aalborg
Status: Offline Indlæg: 2882
|
Sendt: 14 November 2015 kl. 13:07 | IP-adresse registreret
|
|
|
Ja selvfølgelig er det det samme brum begge steder. 50Hz.
|
Til top |
|
|
Boydk Forum Bruger
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 14 November 2015 kl. 13:40 | IP-adresse registreret
|
|
|
Kaj. skrev:
Ja selvfølgelig er det det samme brum begge steder. 50Hz. |
|
|
Naahhhrrr, efter brokobling må det da vel være 100Hz i højttaler . __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
Kaj. Forum Bruger
Bruger siden: 04 August 2014 Lokalitet: Aalborg
Status: Offline Indlæg: 2882
|
Sendt: 14 November 2015 kl. 14:06 | IP-adresse registreret
|
|
|
Boydk - ja, det er jo svært at argumentere imod. Ved de frekvenser er det nemt at overhøre forskellen. Og endelig kan der være tale om induceret 50Hz brum. Det vil et oscilloskop eller en spektrumanalyzer kunne afsløre helt præcist.
|
Til top |
|
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 14 November 2015 kl. 14:12 | IP-adresse registreret
|
|
|
nå har jeg koblet alle de små lytter fra .. så den kun er de 8 store ... her er der kun en smule brun tilbage .. øret helt tæt på .. og min trafo siger intet .. .. kan de være en eller to af lytterne som ikke dur som laver en belastning som trafoen ikke er glad for
__________________ jeg kan ikke få nok membranareal
|
Til top |
|
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 14 November 2015 kl. 16:20 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Boydk Forum Bruger
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 14 November 2015 kl. 21:09 | IP-adresse registreret
|
|
|
Kaj. skrev:
Boydk - ja, det er jo svært at argumentere imod. Ved de frekvenser er det nemt at overhøre forskellen. Og endelig kan der være tale om induceret 50Hz brum. Det vil et oscilloskop eller en spektrumanalyzer kunne afsløre helt præcist.
|
|
|
Åhhhhh Kaj.... kom nu Med de råd du gav til smeden med hensyn til 4 grupper lytter, og manglende fælles stel, er vi så ikke enige om 100 Hz??? (ved godt, det gør ondt at indrømme) __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
Kaj. Forum Bruger
Bruger siden: 04 August 2014 Lokalitet: Aalborg
Status: Offline Indlæg: 2882
|
Sendt: 14 November 2015 kl. 21:41 | IP-adresse registreret
|
|
|
Det er jo allerede sket, hvis du forstår mit indlæg. Nej, jeg er ikke bange for at indrømme fejl. Det forventer jeg jo af andre.
Med dig som censor skal man ikke forsøge at træde ved siden af...... Tak!
Brokoblet ensretter giver 100Hz brum i højttaleren. Og så er det et spørgsmål om ikke transformatoren brummer med en blanding af både 50Hz og
100Hz. Afhængig af dens belastning. Kan du ikke redegøre for dette?
|
Til top |
|
|
Boydk Forum Bruger
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 14 November 2015 kl. 21:50 | IP-adresse registreret
|
|
|
Kaj. skrev:
Kan du ikke redegøre for dette? |
|
|
Ikke nødvendigvis korrekt. Hvis jeg forstår llille_smed´s indlæg, var der et par defekte smålytter, som belastede trafoen "mere end godt er", så trafoen snerre 50Hz. Skulle det uheldivis brede sig til højttalerne, er det 100Hz. Og så er der en helt ny tråd omkrin blandingsfrekvenser som resultat af de 2 __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
Boydk Forum Bruger
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 14 November 2015 kl. 21:54 | IP-adresse registreret
|
|
|
For ligesom at uddybe (så det på ingen måde skulle virke arrogant). Nej, kjeg er ikke sikker på at jeg kan redegøre 100% uden at genlæse de gamle "ordbøger" __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 14 November 2015 kl. 23:18 | IP-adresse registreret
|
|
|
lytterne fejler intet ,, jeg lavede bare de stel kabler som jeg blev rådet til og ny synger den bare .. hvordan det kan få min trafo til at opføre sig sådan ved jeg ikke .. jeg er jo bare smed
__________________ jeg kan ikke få nok membranareal
|
Til top |
|
|
Bofa Udelukket fra forum
Bruger siden: 01 August 2014 Lokalitet: Vestjylland
Status: Offline Indlæg: 148
|
Sendt: 15 November 2015 kl. 08:41 | IP-adresse registreret
|
|
|
Er det ikke brum-sløjfe der er problemet ?
|
Til top |
|
|
Boydk Forum Bruger
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 15 November 2015 kl. 10:02 | IP-adresse registreret
|
|
|
Bofa...... Der var vist lige præcis, hvad det var __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
