Hej forum

Jeg har købt noget Van Den Hul M.C D501 signal ledning, som skal bruges til interne forbindelser i en DIY Dac, mellem
printet og phono bøsningerne. Men har lige et "Dumt spørgsmål". Kablet er jo med 2 ledere, så jeg regner med at bruge den
ene til signalet og den anden til GND, ud til hvert phono stik. Men hvad med den her yder fletskærm, kan jeg med fordel
forbinde den, på en eller anden måde ??

Prøv at kigge her

klik

__________________
Basti@live.dk

Jeg vil anbefale dig at bruge den som et coax kabel, brug skærmen til GND og de 2 ledere samles i begge ender og bruges som signal ledere.

highenden skrev: Prøv at kigge her klik

Har lige kigget. Du og andre skriver : "skærmen monteres i sende enden" Nu skal det jo bruges som interne ledninger, men
dvs, at jeg forbinder skærmen, til ground også, i print enden, og i modsatte ende, ved RCA bøsningerne, skal den ikke have
nogen forbindelse ?

Stridsvognen : Du siger noget, sådan kunne jeg selvfølgelig også gøre. Det mener du ville være en bedre løsning ?

Jeg ville bruge en leder til signal, en til stel og forbinde skærmen i den ene ende hver sted.

Og forbinde skærmen i sendeenden (til ground) - dvs følg signalretningen og mont skærmen i den ende hvor signalet starter

__________________
Basti@live.dk

To forskellige svar. Og er ikke helt sikker på jeg forstår hvad du siger helt "highenden"

På mit dac print, har jeg en L og R samt en fælles GND (ground) Dvs, at du vil have, at jeg bruger den ene leder til f.eks. "L" og
den anden til GND, og det samme med R. Og hvad er det helt præcist du vil gøre med skærmen, og i hvad ende ?(skal jeg køre
den på stel, altså finde et sted at forbinde skærmen direkte til chassiet?) Det er stadig
interne ledninger jeg snakker om, altså fra print til RCA bøsningerne (ca. 10 cm det drejer sig om)

Forbind som på billede, altså skærm er kun forbundet i den ene ende. Opmærk den ende der er forbundet til skærm. Når du sætter kablerne på dit grej, skal den skærmede ende vende mod din cd-afspiller (eller hvilken kilde du nu har valgt at brug)

Mvh

__________________
Livet er som en BOX med hifi, man ved aldrig hvad man får!

Ups fik ikke læst din besked ordentligt. Et billed eller 2 af det du laver ville hjælpe på det. Så er det nemmere at vejlede Men umiddelbart er GND fælles for begge kanaler hvis jeg forstår det rigtigt. Et billed tak

mvh

__________________
Livet er som en BOX med hifi, man ved aldrig hvad man får!

BCBC skrev: Ups fik ikke læst din besked ordentligt. Et billed eller 2 af det du laver ville hjælpe på det. Så er det nemmere at vejlede Men umiddelbart er GND fælles for begge kanaler hvis jeg forstår det rigtigt. Et billed tak mvh

Er lige blevet færdig med lodde arbejdet.

Jeg valgte "coax" metoden.

Ja L og R out, har en fælles GND på printet. Men jeg valgte at bruge skærmen i kablet til GND, og de to leder lagde jeg
sammen, og brugte til signal ledningen. Det står og spiller nu. Jeg benyttede før, cat5 ledning, så jeg er spændt på at se om der
er en forbedring at hente

Spænende, lad os høre hvad du syntes når du har spillet på den et stykke tid

__________________
Livet er som en BOX med hifi, man ved aldrig hvad man får!

BCBC skrev: Spænende, lad os høre hvad du syntes når du har spillet på den et stykke tid

Det er i øvrigt denne DAC jeg har bygget >> http://www.diyaudio.com/forums/digital-source/186245-dac-249 6-ak4393-dac-
kit-
cs8416-ak4393-5532-a.html

Det er mig ubegribeligt at den ikke her været mere omtalt på de danske hifi sider. Den lyder simpelthen sååå godt i sær
hvis man følger den BOM som en bruger på siden har lagt ud. Hvilket jeg har gjort.

Nøj siger jeg bare

SilverLine skrev: BCBC skrev: Spænende, lad os høre hvad du syntes når du har spillet på den et stykke tid Det er i øvrigt denne DAC jeg har bygget >> http://www.diyaudio.com/forums/digital-source/186245-dac-249 6-ak4393-dac- kit- cs8416-ak4393-5532-a.html Det er mig ubegribeligt at den ikke her været mere omtalt på de danske hifi sider. Den lyder simpelthen sååå godt i sær hvis man følger den BOM som en bruger på siden har lagt ud. Hvilket jeg har gjort. Nøj siger jeg bare

Øv, dit link virker ikke Klik på og sæt linket ind der

__________________
Basti@live.dk

highenden skrev: SilverLine skrev: BCBC skrev: Spænende, lad os høre hvad du syntes når du har spillet på den et stykke tid Det er i øvrigt denne DAC jeg har bygget >> http://www.diyaudio.com/forums/digital-source/186245-dac-249 6-ak4393- dac- kit- cs8416-ak4393-5532-a.html Det er mig ubegribeligt at den ikke her været mere omtalt på de danske hifi sider. Den lyder simpelthen sååå godt i sær hvis man følger den BOM som en bruger på siden har lagt ud. Hvilket jeg har gjort. Nøj siger jeg bare Øv, dit link virker ikke Klik på og sæt linket ind der

Temmelig mærkeligt, linket er det rigtige.

http://www.diyaudio.com/forums/digital-source/186245-dac-249 6-ak4393-dac-kit-cs8416-ak4393-5532-a.html

mærkeligt. Hvis man kigger i linket, så ca. i midten står der dac-249 6 , når man laver copy/past, skal man lige rykke
sammen, så der står 2496 uden mellemrum. Ved ikke hvorfor den deler det op, hver gang jeg prøver at rykke linket
sammen, laver den automatisk mellemrum igen

Fedt med sådan et DIY projekt. Så er det fedt at det spiller så godt Tillykke

__________________
Livet er som en BOX med hifi, man ved aldrig hvad man får!

klik for
link

__________________
Basti@live.dk

Silverline , ja, den er rigtig go´ men versionen med Crystals CS4398 dac-chip er lige en tand mere varm/musikalsk/analog i sin lyd, ikke for at ta´ glæden fra dig, har prøvet begge, og jo, til prisen er der milevidt til de 3-4-5000,- kr.´s dacs de fleste forhandlere prøver at bilde "os" ind er det ultimative, så jeg forstår godt dit "NØJJ", det er helt berettiget

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk skrev: Silverline , ja, den er rigtig go´ men versionen med Crystals CS4398 dac-chip er lige en tand mere varm/musikalsk/analog i sin lyd, ikke for at ta´ glæden fra dig, har prøvet begge, og jo, til prisen er der milevidt til de 3-4-5000,- kr.´s dacs de fleste forhandlere prøver at bilde "os" ind er det ultimative, så jeg forstår godt dit "NØJJ", det er helt berettiget

Måske man skulle prøve den på et tidspunkt også

Du siger du har prøvet ak4396 diy dac'en, var det standard, eller havde du fulgt bom'en ? For den rykker sig flere klasser når man følger den.
Et af mine reference numre, jeg kender godt, er det gode gamle nummer Fever med elvis. Charmen ved nummeret er, at de/han slukker microfonen
alt efter om han synger eller ej i nummeret, det medføre noget ekstra støj omkring hans stemme når han synger, svage formidler "gemmer" næsten
denne charme, efter jeg opgraderede dac'en, blev det bare endnu mere tydeligt. Og elvis stod næsten foran mig nu.
En lille opfording herfra, til at andre prøver at bygge denne meget billige dac, så vi kan få en tråd op at køre

Har ikke lige set den "BOM" du beskriver, men har min egen, Frolyt, Oscon´s, m.m.

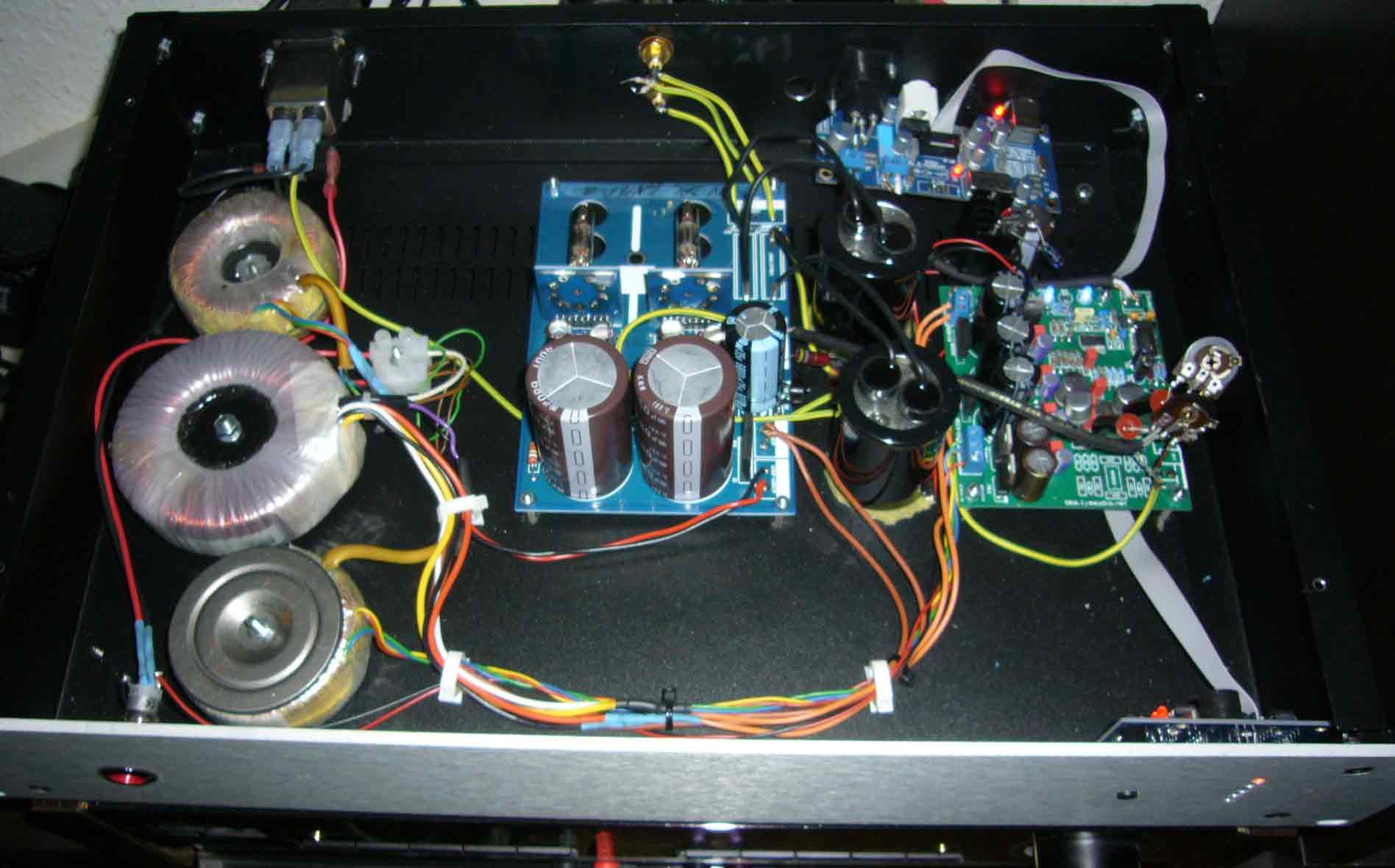

Smider lige et billede af indmaden om lidt, hvis jeg kan få det dér med billeder til at virke. Har forøvrigt lavet den med et inputmodul fra Raindrop_Hui (også Kina), så får man AES/EBU, coax, optisk og USB-indgange, det gør den lidt mere flexibel.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk skrev: Har ikke lige set den "BOM" du beskriver, men har min egen, Frolyt, Oscon´s, m.m.Smider lige et billede af indmaden om lidt, hvis jeg kan få det dér med billeder til at virke. Har forøvrigt lavet den med et inputmodul fra Raindrop_Hui (også Kina), så får man AES/EBU, coax, optisk og USB-indgange, det gør den lidt mere flexibel.

Så er det nok noget af det samme vi har gjort. Modstandværdierne omkring op-ampen er forkerte, ifht. Ak4396 chippen, så de blev skiftet, til nogen
carbon film, det gav en del omkring bassen, ellers hedder den ja... Oscons, wima, nichicon og evox-rifa.
Du må meget gerne smide et link, til det indput modul du snakker om

Vil se frem til pic's
