Kan I forklare mig, hvad forholdet mellem input sensitivity og output level er, når man kobler en signalkilde til en forstærker? Jeg spørger fordi jeg læste følgende i forbindelse med en anmeldelse:

Citér: However, the output level of the N-50 we seemed a little high (2V effective output for N-50 A-50 sensitivity of 200mV) and the loudness was already high with the volume knob barely quarter of the race, which is a little tricky to find the right setting.

Min DACs output level er på 2,5V med en udgangsimpedans på 10ohm. Jeg overvejer en forstærker med input sensitivity på 200mV og en impedans på 50kohm. Hvordan vil dette "passe" sammen?

På forhånd tak.

umiddelbart virker tallenene lidt hen i vejret...

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

output level er udtryk for max output uden forvrængning / input level er udtryk for max input uden at output forvrænger, dvs max signal styrke
1) hvis du ikke kan styre output niveauet på din dac, så vil du overstyre eks A-50 ! (er det Pioneer når du skriver N-50 A-50 ?)
2) med din dac 10 ohm output impedans så skal du ikke være bange for at der opstår mistilpasning (med noget produkt)
- problemer kan opstår når man f.eks har et rør produkt med 3000+ ohm, så skal input impedansen været meget høj

- ca vil tror/mene at gange du din output impedans med 10-100 så skulle der ikke være problemer med indgangs impedans
men måske andre har en anden mening om dette.


__________________
vh Hans Lund

D A O skrev: output level er udtryk for max output uden forvrængning / input level er udtryk for max input uden at output forvrænger, dvs max signal styrke ...

En lille korrektion -  Input sensitivty fortæller hvilken signalstyrke der mindst skal være til stede på indgangen, for en forstærker kan levere den angivne effekt.





__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Du har 100% ret Jan

__________________
vh Hans Lund

jan_stevns skrev: umiddelbart virker tallenene lidt hen i vejret...

http://www.audio-gd.com/Pro/dac/NFB17/NFB17EN_Specs.htm
+
http://www.pioneer.eu/dk/products/42/98/405/A-30-K/index.htm l (pdf under 'Support & pictures')

I min verden burde du bruge indgang "POWER AMP DIRECT (A-30 only). . . . . . . . . . .1 V/10 kΩ"
som går uden om for-forstærker delen, direkte til effekforstærkeren, men så
mangler du jo din volume kontrol og alle omskiftnings mulighederne og de
10 kΩ input impedans gør det måske svært bare at sætte en passiv dæmpning mellem!?

Med sådanne en her kunne det måske komme til at virke, og til prisen måske værd at forsøge
sm_pro_audio_nano_patch eller den her
sm_pro_audio_mpatch_2 (lige hvad jeg kender)
(>ej selv prøvet<)


__________________
vh Hans Lund

Det bliver for omstændigt. Så giver det bedre mening, at bruge pengene andetsteds.
Hvad ligger "normale" tal på?

Anda8000 skrev: Det bliver for omstændigt. Så giver det bedre mening, at bruge pengene andetsteds. Hvad ligger "normale" tal på?

Tal er tal - du ikke kan bruge til voldsomt meget -   at en dims hælder 2.5volt ud på udgangen, når den kører fuld rulle -  altså for en DAC's vedkommende giver disse 2.5volt på linieudgangen betyder egentligt ikke ret meget.

Hvis man tilslutter den til en forstærker, med en indgangsfølsomhed på 10volt, betyder du aldrig kan udstyre forstærkeren fuldt ud. en indgangsfølsomhed på 2.5volt betyder du akkurat kan få forstærkeren til at levere den specificerede udgangseffekt -  og som du sikkert kan regne ud - har du en indgangsfølsomhed på 250millivolt -  skal du skrue ned - ellers blæser dine ører ud :)

Problemet er dybest set ikke tallene, men at nogle klovne ikke kan finde ud af at holde sig til standarderne !

Du kan altid skrue ned, der er sværere hvis signalet er for svagt !

og det kan blive rigtigt sjovt hvis ens udstyr ikke har en særlig stor overstyringsmargin -  f.eks at man holder den gamle standard på 0,775volt -  og ikke kan kapere 2volt på indgangen .  ajajaj..

Så kan det forvrænge uanset hvor volumenkontrollen står -.   og man fatter hat af det hele ...

Skete tit på gamle radioer - der fik en fin flot ny cdspille tilsluttet

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

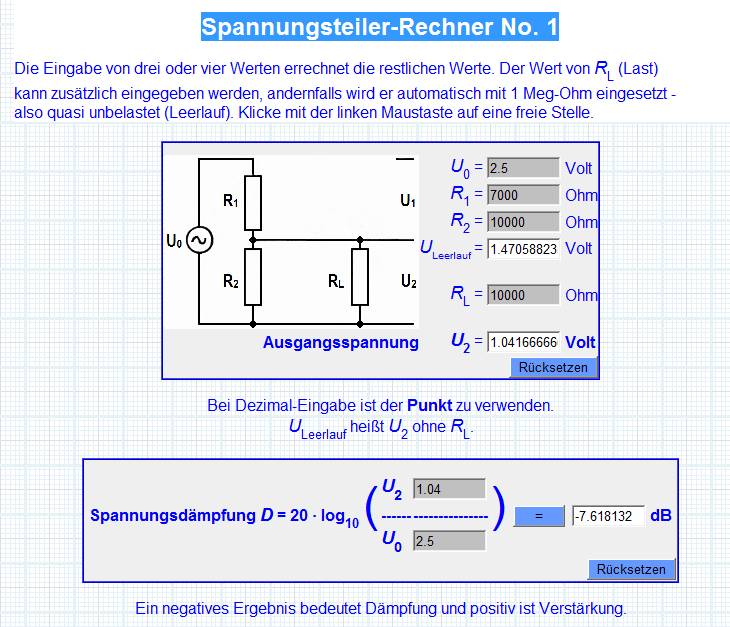

Den her opsætning vil kunne gøre det : beregning lavet på
Rechner-spannungsteiler
Burde passe til indgangen "POWER AMP DIRECT", med 2 par modstande i hver kanal fra din DAC.

(R24) R1 på 7000 ohm findes ikke, så enten skal du bruge: 6800 eller 8200 ohm
(R48) R1 = 7500 ohm eller 7150 ohm

Men du vil stadig mangle din volume knap, dvs at kunne dæmpe signalet, du kan jo prøve på at beregne dig til
for at dæmpe signalet ned til de 200 mVolt. Rl skal da rettes til 50000 ohm. Husk 1000 mVolt = 1 Volt
