Jeg er igang med at bygge min egen forforstærker baseret på Thel audiomoduler VX-Dw og der er også kommet en Riaa modul Phono-Mw fra samme firma i.Modulerne er så kraftig overdim. at de faktisk kan trække en lille højtaler direkte.

DC og forstærkningsgrad kan indstilles på trimmere.

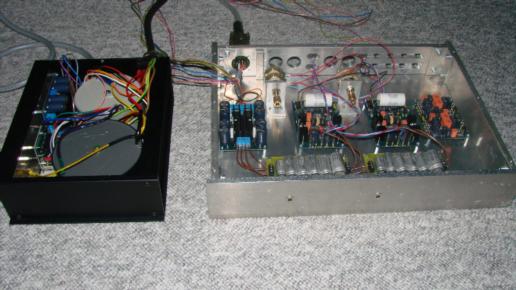

Billede af modulet:



Strømforsynings modulet SPR-2 er også derfra den kan indstilles til forskellige spændinger, jeg kører 35V optimalt ifølge Thel, så er der jo også noget at give af i spændingssving kan man sige.

Potentiometret er et CT-2 10K ohm fra DACT.

Du kan checke det tekniske på dette link, samt evt. se muligheden for en batteribaseret forsyning om lysten og pengepungen er til det.

http://www.thel-audioworld.de

Kabinettet er hjemmelavet og mangler en overfladebehandling, skal være sort og sendes til et prof. firma for at blive ordentlig, det håber jeg da.

Der mangler noget montage men kabinettet skal lige sendes afsted til behandling før jeg laver resten.

Hvordan lyder den så tja..har haft en Nemit lillebror til Daner Detal og Thel er bedre, ligeledes er den bedre end den Audia Flight Pre jeg også har haft.Den er mere detaljeret og dynamisk og så til færre penge.....selv en Daner Detal har været på besøg engang, stadivæk syntes jeg lige at Thel lige har en kende mere såvidt jeg erindrer.

Strømforsyningen er den sorte boks, dog er strømforsyningsprintet til pre modulerne den som sidder til venstre i alukassen.Strømforsyningen til phono-delen har jeg anbragt i den sorte kasse, begge er af typen SPR-2.Det kræver så et kabel med mange leder som er et styrekabel fra Elfa.





__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

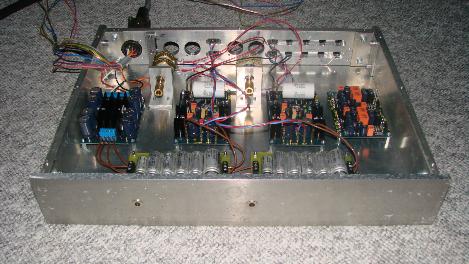

Så lykkedes det mht. billeder.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Det ser godt ud. Hvad har det kostet? Og hvad koster det at få farvet det store kabinet.

m@dsen

__________________
Øvelse gør ikke kun mester, det giver også viden!
Sandheden er der ude, man skal bare lede!

Nå nu kom der lidt gang i det.

Kabinettet skulle kunne laves for ca. 780kr + moms og forsendelse men jeg fortrækker at sende det til slibning og det koster jo også lidt, ellers får jeg nok ikke et godt resultat.

Strømforsyningskabinettet kostede over 1000kr, priserne på modulerne kan du se på linket.De andre ting jeg har valgt er nu ikke lige de billige ting eks. DACT potentiometeret og WBT new gen. sølv rca stik.Pris nok på den forkerte side af 8000kr vil jeg tro.

Jeg vælger lidt at se hvad koster noget tilsvarende kvalitet, tror det bliver lidt svært at få.En Daner Detal koster sikkert også mindst den pris og er næsten ikke til at finde.Jeg tror ikke på de fine apperater (Audia Flight Pre gør det eks. ikke) der ellers fås leverer eks. den opløsning som jeg gerne vil have.Hvad gør man så......

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

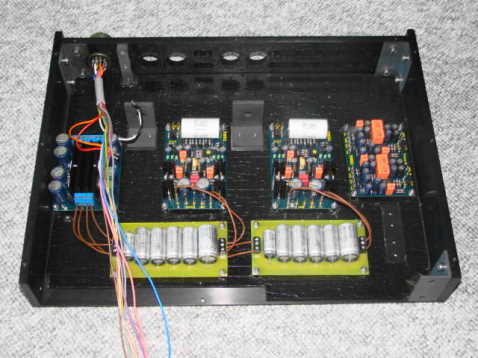

Så er kabinettet slebet og malet, det har ikke været lykken med de pro. firmaer da resultatet ikke står mål med pengene der er brugt.

Må indrømme at de går langsomt fremad.



__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Så er projektet næsten færdig, min ide med at skifte signal og stel, (sidstnævnte bliver ikke afbrudt i kanalomskifteren) virker fint må jeg konstatere.

Dog er det ikke så godt med at afbryde signalet til effektblokkene med et relæ i udgangen, her kører jeg med RCA stik og det giver brum i højtalerne.Iden var at forstærkeren skulle kobles ind manuelt når den var stabil.

Så kan man jo lige så godt fjerne relæet igen.

Min ide med en blå lysdiode som lyser gennem et 1mm lyslederkabel (for at se volumen og kanalindstillingen) til forsiden virker fint dog skal lyset dæmpes lidt.

Har lavet en XLR udgang/indgang hvor jeg har mulighed for at køre jord til skærmen i den ene ende, håber at det virker så jeg ikke får støj indstråling til effektforstærkerene.

Besværligt at uploade billeder hvorfor kan man ikke uploade fra sin egen computer.Havde eller lige billeder klar, godt nok lidt mørke.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

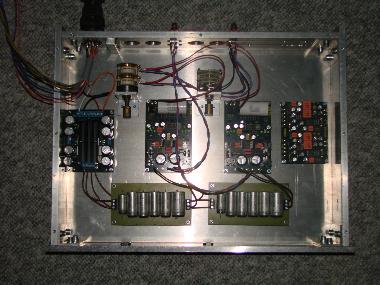

Lidt flere billeder:

Bagsiden med WBT nye type stik og XLR indgang og udgang, yderst til højre er et mangepolet stik til strømforsyninger og jordledning.



Forside med volumeknappen til venstre og kanalvælger til højre med 6 indgange, en XLR og 4stk RCA og 1stk Phono til pladespiller.



Her ses min ide med at vise volume og indgangsvælgeren's position der sidder en blå lysdiode bagved som flytter sig mekanisk med knapperne.Der er boret nogle 1mm huller til lysledere i forpladen.Lyset er dog for kraftigt må dæmpes lidt syntes jeg.

Billederne er blevet lidt mørke......

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Det ser hammer fedt ud!!! Er dybt imponeret. Tillykke med den. Fedt projekt at kaste sig ud i. Er det noget alle kan eller skal man have diverse cand. grader indenfor fysik og andet?

__________________
Electrocompaniet eci-2
Xindak Muse 1.2 (usa)
Audio Innovations alto
Nordost flatline
kommer snart Audiovector MI3

Tja modulerne er jo ikke svære at montere 4stk 3mm huller og +/- forsyning, og indgang og udgang, mere simpelt kan det jo ikke være.

Et 10K ohm potentiometer i indgangen og en indgangsvælger hvis man da ønsker flere kanaler at vælge imellem.

Kabinettet kan man måske købe eller lave selv som jeg har gjort, havde engang adgang til en fræser og har købt aluminium hos skrothandleren.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Det kan være praktisk at have et voltmeter/universal instrument til at justere DC på modulet og køber man eks. Thel's justerbare strømforsyningsprint er voltmeteret også god at have.

Endelig en loddekolbe og lidt erfaring skader heller ikke.....

Vil også sige at Thel leverer et diagram og forslag til indgangsvælger og potmeter skematisk tegnet, så forstår man det....

Iøvrigt et fremragende modul vil jeg sige, de har også moduler med rør om det trækker i en.

Edit: vil også råde til at minimum teste med forsigtighed gerne med en lille højtaler på udgangen af hver modul og evt. bruge en cd-afspiller på indgangen, fordi hvis det lyder forkert så duer det ikke at sætte en effektforstærker på udgangen, så kan det gå galt.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Hej JRGW,

Apropos din tråd om VdH til indvendig forkabling, hvilket kabel endte/ender du op med at monterer ?, for det er jo ikke helt ligegyldigt.

P.S. Hvad med et par billeder ned i dyret så man kan se hvorledes det hele er sat sammen.

Jeg har brugt VDH SCS18 som jeg havde købt og du anbefalede.

Må lige oveveje det mht. billede....

Muligvis skal det/de relæer fjernes igen, ved dog ikke helt hvordan det vil gå mht. støjindstråling i XLR forbindelsen som jeg gerne vil have lavet i fremtiden når jeg får lavet et kabel.

Er der nogle bud på om det duer med jord til skærm fra pre'en i et XLR kabel, det skulle så kun være forbundet fra forforstærkeren med hensyn til støjindstråling???

Har monteret Furotech XLR stik til udgangen for at få en god kvalitet med tanke på en kvalitetsforbindelse.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Smukt !!!

__________________
lyd er mit liv... musik er min dyd...

Vil lige tilføje at det med forstærkningsgraden kan indstilles kan være en fordel også i forbindelse med evt. hovedtelefoner.

Flere billeder:



Til venstre ses forsyningsprintet som er justerbar mht. forsyningsspændingen, en lign. sidder i selve strømforsyningskassen vist nedenfor.

Strømforsyningen ses her det store print som man kan justere spændingen på, er forsyningen til Riaa delen.Det lille print er til relæ og lysdioder.

Den store trafo er med skærm til jord.

Måske jeg lige skulle have sat låget på strømforsyningen for helhedens skyld.

Har også overvejet om der skulle monteres et stik til hovedtelefon på frontpladen.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Hej JRGW,

Det ser rigtigt nydeligt ud, billederne er dog ikke "close up" nok , det kniber stadigt gevaldigt med at se detaljerne.

Hvorfor har du igrunden anset det nødvendigt med XLR/balanceret, i mine øjne er det både ubrugeligt og unødvendigt.

Det lyder iøvrigt spændende, at den skulle kunne tørre en Daner Detal, vi skulle næsten få arrangeret et "shoot out" mellem dem, jeg har en helt nybygget og revideret (læs=ny model) Daner Detal i custom dress, som gerne stiller op til en dyst.

Har lidt den ide at XLR stik er en kende bedre kvalitetsmæssigt også elektrisk.WBT New Gen. lider lidt af syntes jag at midterpinden ikke er helt stabil bliver nogle gange trykket ind når man sætter stikket i lidt træls.

Faktisk så har jeg tænkt på at det kunne være spændende at sammenligne igen og A-B teste, det ander bygger på hukommelsen, have Daner til låns i over en måned.

Ville i sin tid gerne have en Daner måske også med de nye modstande man kan få idag, men det kunne ikke lade sig gøre da jeg ikke kendte nogen som lå inde med den viden om hvordan den skulle bygges.Så hvordan har du fået projeket til at lykkedes???

Så måtte jeg jo prøve noget andet Namit og Audia Flight Pre var ikke svaret.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

hej.

Lidt OT; Kan man stadig bestille hos Elfa som privat, er for nylig blevet vejledt om det modsatte hos elfa???

mvh.

Hamrende flot. Ganske enkelt.

Kunne du ikke fortælle lidt mere om opbygningen af din lysleder/LED løsning, evt. med et par close-up billeder?

Gryphon havde en lignende ting på deres LineStage.

JRGW skrev: Har lidt den ide at XLR stik er en kende bedre kvalitetsmæssigt også elektrisk.WBT New Gen. lider lidt af syntes jag at midterpinden ikke er helt stabil bliver nogle gange trykket ind når man sætter stikket i lidt træls. Faktisk så har jeg tænkt på at det kunne være spændende at sammenligne igen og A-B teste, det ander bygger på hukommelsen, have Daner til låns i over en måned. Ville i sin tid gerne have en Daner måske også med de nye modstande man kan få idag, men det kunne ikke lade sig gøre da jeg ikke kendte nogen som lå inde med den viden om hvordan den skulle bygges.Så hvordan har du fået projeket til at lykkedes??? Så måtte jeg jo prøve noget andet Namit og Audia Flight Pre var ikke svaret.

Nu er min Daner Detal så ikke "plagieret/kopieret" fra nogen/noget, its the real thing, jeg kan sandt at sige ikke fordrage når nogen plagierer/kopierer ting andre har brugt måneder/år på at lave.

Vi kan sagtens finde ud af at lave en sammenligning mellem de to forstærkere, men de praktiske ting omkring dette vil jeg foretrække, at vi tager udenoms/pr. PB.

Måske det er lidt tydligere hvordan det er lavet med de billeder her:





Det sidste billed viser den mekaniske montage af bla. lysdioder man kan også ane de 1mm huller med lyslederkabel i forpladen.Det er lavet ved at jeg har fremstillet en boreskabelon som jeg har spændt på henholdsvis kanalomskifter og volumekontrolen.Begge har været monteret i forpladen hvor jeg så har boret for med skabelonen.

Problemmet er bare at lave det præsist og også at passe på mht. at bore 1mm huller, lyslederkablet er billig og man kan klippe/skære et passende stykke af og sætte i hullerne.
