Så er der lidt nyt igen...

Uhhh, hvad gør man når man lørdag aften finder ud af man ikke har en 7812 på lager....

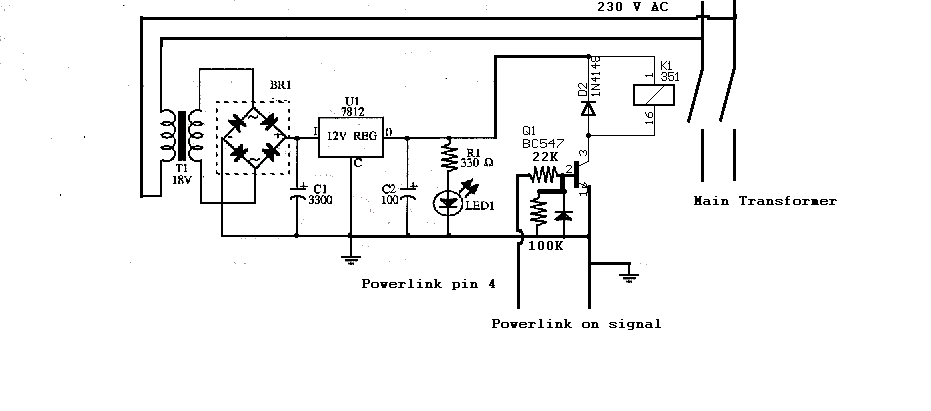

Man går i tænkeboks. Det er så endt ud i jeg har lavet en spændings regulering med en 12 V Zener, BD 135 (Hvad var i nærheden og en 560 ohms modstand) i stedet - Erstatter 7812 helt. Ellers samme diagram.

De to ledninger der stritter ud er dem der skal sniffe på powerlinken ...

Og det virker. Nu er der godt nok ikke lang vej igen !!!

/Dr. G



Rettelse... Det virker i et isoleret miljø...

Nu skal der testes, testes, måles osv. INDEN det ser en ægte powerlink.

/Dr. G

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

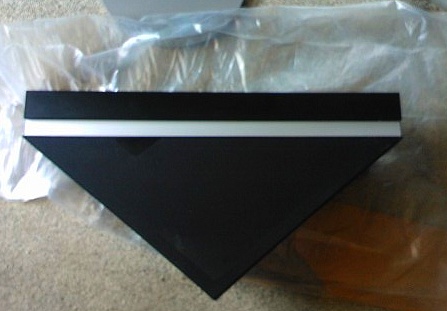

Peter Pan skrev: Dr. G   Den ser rigtigt godt ud, og jeg er spændt på at høre om din     diy AV 9000 center højttaler også lydmedsigt kan udfylde sin plads.     Ps. Er det muligt at du brugte telefonen til det den er til, og noget bedre til foto .   Bare til et flot finale billede.



Ja det kan du tro  når vi når enden bruger jeg mit kamera

/Dr. G

Det har vist sig at STK 4162 ikke er god nok "den er lidt for svag" .... Den forvrænger når der skrues op for volumen...

De sidste 5 watt betyder noget.

Det viser sig, at STK 4162 (5 watt mindre - Kun 35 watt istedt for 40) som jeg skiftede chippen(amplifire) ud med i mit projekt er lige i underkanten, den mangler det sidste når man skruer op !!! Så der er en STK 4171 V (originalen) og en STK 4181 V og en STK 4191 V på vej ...

Så er det bare at lytte, hvilken der lyder bedst....

Mit bud er 4181 V er den bedste.......

Så burde der være overskud... Den "gamle 4162" kreds er afmonteret.....

/Dr. G

Dr. G skrev: Nej Tænkte det nok - Første udkast er ikke godt nok. Nu nærmer vi os noget der dur ;-) Lånte lidt fra en Beolab 5000 - så burde den være der.......

Hej Dr. G.

Meget interessant projekt du har gang i. Er specielt interesseret i dit trigger kredsløb. Hvor har du det fra og hvad tror du
tomgangsstrømmen er? Har overvejet hvordan B&O selv løser det. Ved du det ?


__________________
mvh
mental

Triggeren virker....

En del af kredsløbet er stjålet fra en beolab 4500/5000.- De 22K, 100K og 1N4148 er direkte "stjålet" direkte fra en beolab 4500....

Du kan forbedre tomgang en del, trafoen jeg bruger er en original Beolab 8000 standby transformer... Det kan gøres bedre.

Fjern LED og 330 ohms modstand til en start.

Det koster vel 1 watt at holde det her kørende, det kan gøres bedre....

/Dr. G



Hej Mental...

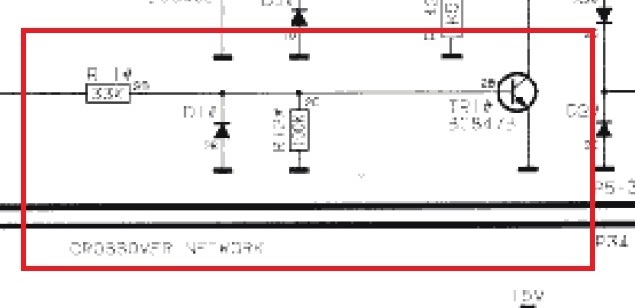

Her er styringen i en Beolab 8000 - modstanden er ikke 22K men 33K ellers det samme...

manual findes her http://www.abo-center.dk/Abo_center_2/reptips/diagrammer/Beo lab/Beolab%208000%20Type%20680x.pdf

Følg powerlink pin 4 på diagrammet. Så brug 33K i stedet for 22K- Betyder intet, men belaster powerlink mindre  Har du problemer kan du sænke værdien ned til 4.7 K  - Det er ene og alene beskyttelse af BC547 men gå ikke under 4.7 K så brænder du BC547 af....

Alt efter transistoren på diagrammet er ligegyldigt, da "vi" kun ønsker styring af et relæ....

Har selv konstrueret trigger kredsløbet... Derfor er der 2 diagrammer, først min overvejelse og så det "rigtige"

Men har "hapset" de vigtigste værdier fra B&O service manualer...

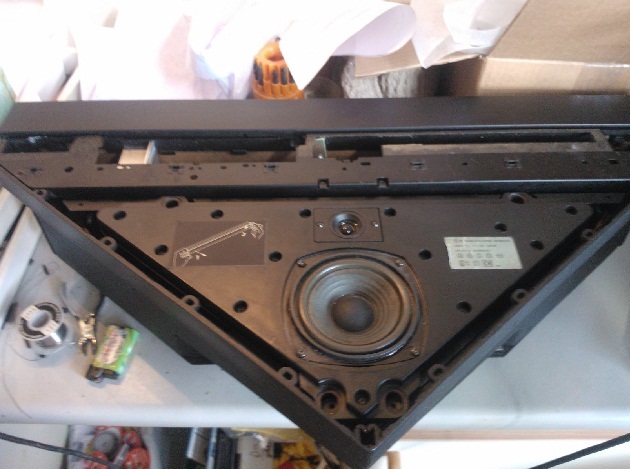

Der kommer nye billeder op i morgen. HT er snart færdig....

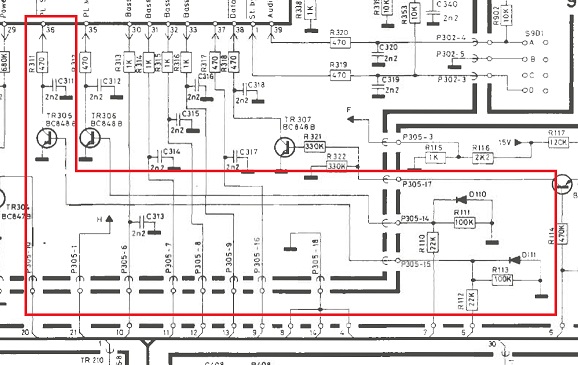

Her er BL5000 diagrammet der ligger til grund for designet

Så er det tid til det lovede powerlink stik mv.

Er nu ved at lave 230 Volt stikket

Synes nu resultatet er ganske godt.....

Du har ihvertfald hænderne skruet ordentligt på, må man sige.

__________________
If you can't explain it simply, you don't understand it well enough

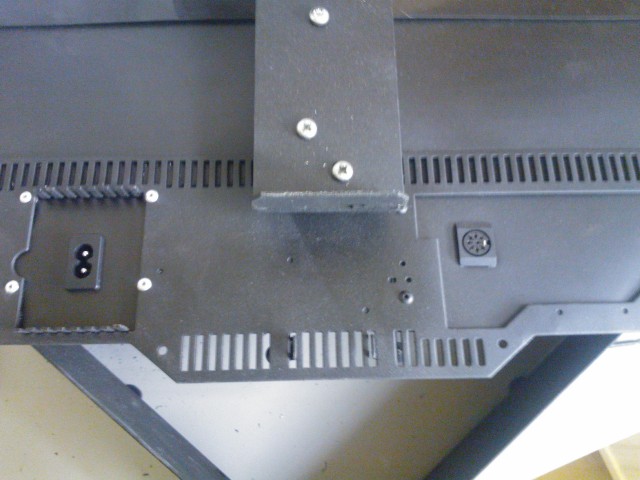

Så er 230 Volt stik monteret.

Nu skal pladen have den sidste gang maling så den passer med resten. Og nitterne forsvinder.

Er nu godt tilfreds. Enden er meget nær

allanowich skrev: Du har ihvertfald hænderne skruet ordentligt på, må man sige.

Tak. Det har også efterhånden taget lidt tid..

Og dele af det her projekt er lavet om en del gange, da jeg ikke, har været tilfreds

/Dr. G

Nå Dr. G

Har du fået krampe i lodde armen, eller er det et ny relæ der ikke aktiver som det skal.

Projekt ser da fint ud.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej Peter.

Relæet er ikke kommet endnu. Mega øv øv...

Og den sidste dåse maling jeg har er i en anden nuance (Ikke godt) Købt sammen med de andre dåser. - Så det er der skoen lige trykker..

Fandt en maling mere fra samme parti i gemmerne (Efter jeg læste dit indlæg), jeg ikke lige anede jeg havde så nu er det sidste lag maling på vej på højttaleren

Kommer relæerne ikke snart gør jeg den færdig som den er...

/Dr. G

Så er vi ved at nå vejs ende...

Peter, hvad var det vi blev enige om omkring trigger signal? Hvilke ben på powerlink stikket var det du forslog jeg skulle bruge ?

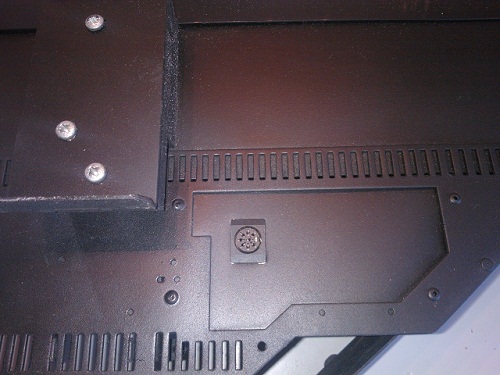

Mangler nu kun at få forbundet powerlink stikket til forstærkeren. Og så få lavet en bundplade så man ikke få ristet fingerne/elektronikken. I og så fremt man stikker hånden op bagfra (Ved højttaler kassen)..

Her er billerderne

Nu er bagsiden færdig malet (Der er et par støvkorn) Gider bare ikke slibe og male en sidste gange



Hej Dr. G

Det er et virkeligt flot resultet    og fine billeder.

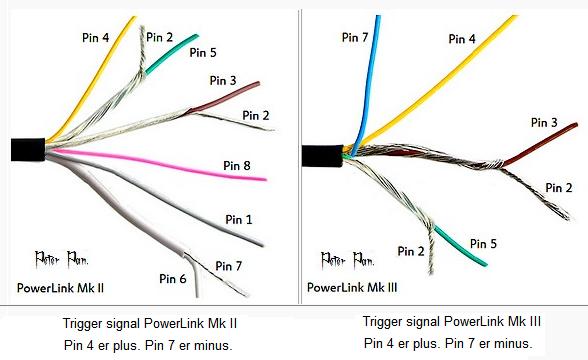

Her kan du se Trigger signal connection på de to versioner af PowerLink kablerne.

PL Mk III - Pin 4 er trigger er plus - Lav evt. en lus mellen pin 7 & 2. for en god stelforbindelse.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Tak Peter

Så er pin 2 (stel) sat til trigger og pin 4 (+5 V) sat til trigger kredsløbet..

og pin 3 og pin 2 (stel) til audio... (Venstre kanal) - Ja ja ja jeg ved godt jeg snakkede om en Opamp løsning, den skal nok komme....

Nu skal der testes om det virker (på min Beo PC2) vi skal jo ikke ødelægge noget

Og så mangler der "kun" en bundplade inden den er helt færdig.....

UPS så hos peter det var pin 7 der er trigger stel - Igang igen......

Dr. G skrev: Tak Peter Så er pin 2 (stel) sat til trigger og pin 4 (+5 V) sat til trigger kredsløbet.. og pin 3 og pin 2 (stel) til audio... (Venstre kanal) - Ja ja ja jeg ved godt jeg snakkede om en Opamp løsning, den skal nok komme.... Nu skal der testes om det virker (på min Beo PC2) vi skal jo ikke ødelægge noget   Og så mangler der "kun" en bundplade inden den er helt færdig..... UPS så hos peter det var pin 7 - Igang igen......

Så det RIGTIGE er

Pin 7 (Stel powerlink trigger) samt pin 4 (+5 Volt) trigger

Og pin 3 (Audio left) samt pin 2 (Audio stel)

Tak peter for rettelsen !!!

Så er det tid til at teste....

/Dr. G

Giver besked i morgen, om hvor godt det er lykkedes :-)
