da jeg har fået en Schuko strømskinne på anlægget kunne jeg lige så godt få bygget nogle kabler op så jeg kan få udnyttet jordforbindelsen i hytten..

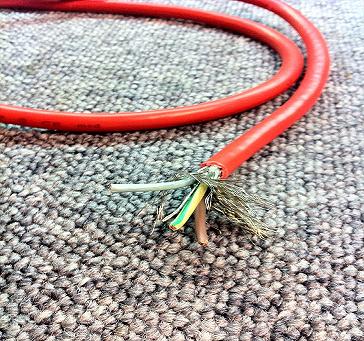

kablerne er Mercodan der har en aktiv flet skærm og bliver brugt til anæstesi apparater såsom MRI scannere og respiratorer og er CE godkendt dertil, så mon ikke at de er gode nok til anlægget ;-)
( bruger dem på jobbet )

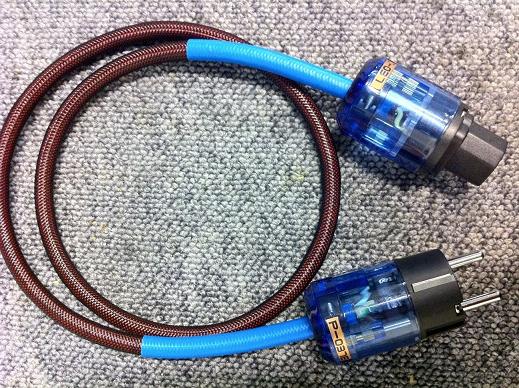

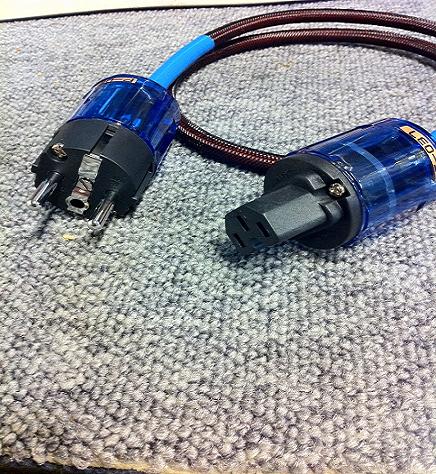

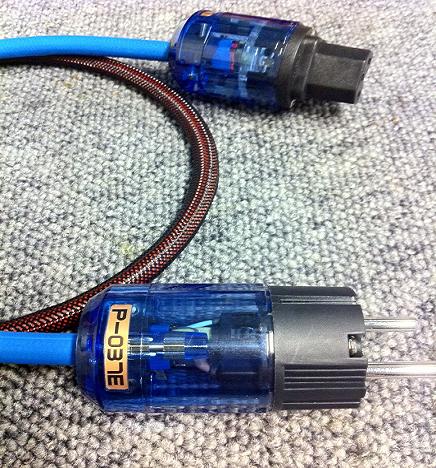

Stikkene er Oyaide P-037e  den ene ende og Oyaide C-037 som efter sigende skulle være noget lækkert kram..!

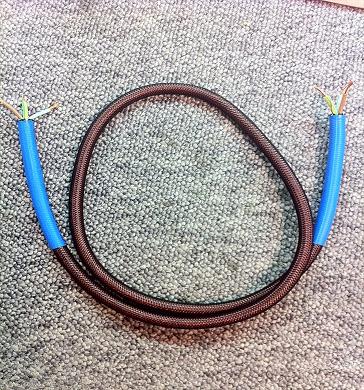

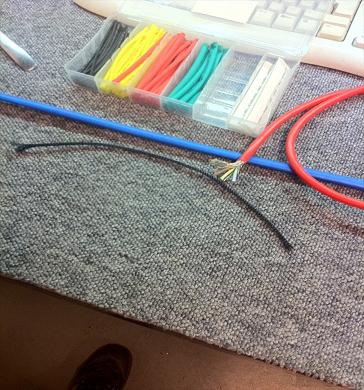

yderligere har jeg noget krympeflex og kabelstrømpe der bliver brugt til det lille projekt..





Du skal ikke regne med at kablet kan bruges, bare fordi de bruger det i medicinal industrien, HiFi har nogle helt særlige krav til kablet da strøm til HiFi er helt unikt...

Spøg til side, så ser det godt nok lækkert ud! Har overvejet noget af det samme, hvad står sådan et kabel i? Går ud fra at stikkene er det dyreste?

jeg frygtede lige det var et seriøst indlæg da jeg begyndte at læse

kablerne ved jeg ikke hva koster, men jo stikkene er ( i mine øjne ) enormt dyre, omkring 700,- pr stk.. fik dog noget rabat da jeg købte en del..

ialt rammer det færdige kabel nok omkring en 1000,-  men det ville nok koste 3-4 gange så meget hvis der stod Nordost eller andet fancy på siden

Så virkede det jo efter hensigten
Et mærke kabel vil rigtig nok koste mange gange mere, sikkert også mere end 3-4 gange.
Det er nogle pricy stik må man sige, men er det 700,- pr. sæt (han+hun) eller stk.? Er det stk. pris ender kablet vel på den
grimme side af 1500,-

Ja det er pr stk.
Men som skrevet har jeg fået en go pris da jeg har købt en stor bunke ( vi er 5 der har bestilt sammen ).. Kunne aldrig falde mig ind at give 699,- for
et enkelt strøm stik, der er jeg sgu for nærig :-)

Tja jeg kan da kun sige ok for stikkene da jeg selv har udskiftet all mine subra stik til oyiade for et par år siden og har da købt så jeg kan lave fem sæt mere, et er helt sikkert at der ikke skal bruges supra net, aparat stik mere. Bare den tuch or felling når man sætter aparatstikket til wawwwwww det skal nydes, nøste gang jeg skal rode med netkabler så bliver det til EMC/COM med ferrit lige som det par van den hul jeg har men der er igen monteret oyiade stik jo det er dyre stik men de virker bare.

Har du prøvet kablerne,og giver det nogen forbedring

__________________
Jan O. Pedersen

Ja kablerne er prøvet.

Jeg syns ikke der er forskel når musikken spiller, men det susen jeg havde i højttalerne når volumen var skruet HELT op uden indgående signal er forsvundet.

Det må være det folk hentyder til som "sort baggrund"..

Om man har kunne høre den susen under musik ved jeg ikke, men nu er den i hvert fald væk

Hej Jesper!

Var de tidligere strømkabler skærmede?

Det er sandsynligvis indstrålet støj, du har oplevet tidligere. Og med de nye skærmede kabler, er støjen så fjernet.

Og ganske rigtig... udtrykket "sort baggrund" dækker helt rigtig over, at støjniveauet er så lavt, at det ikke har indflydelse på lyden.

Hey Mikkel.

De tidligere kabler var de helt standard sorte der medfulgte apparaterne, så nej tvivler på de er skærmet.

Har nu fået nærlyttet lidt til nogle af mine yndlings numre med f.eks norah Jones, og jeg kan sagtens fornemme at de er mere "stille" i musikken når der bliver holdt pauser mellem instrumenter, vokal osv.

Hej Srecker.

Super fede ledninger du har begået.

Jeg har lige et par opklarende spørgsmål:

1. Har du forbundet skærmen til jord i stikkontakt enden, og brudt den i apparat stik enden ?

dermed får du skærmen aktiv hele vejen frem til brugsgenstanden(anlægget).

2. Den strømpe du trækker ud over det hele, er den ledende, eller er den bare for "øje-lækkeri" ?

3. Er det krympeflex du bruger i enderne, og bliver de ikke frygtelig stive af det ?

__________________
If you can't laugh at yourself...Dont't worry, sombody else will.

Mange tak Henrik :-)

1. Ja skærmen er tilsluttet jord i "han enden" og ikke forbundet i apparat enden.

2. Strømpen er udelukkende eye candy

3 . Krympeflexen gør kablet en smule stift, men ik mere end det stadig kan bøjes over en 5 krone.

fede kabler :-D

er det fordi at dit kabel har en "aktiv" skærm at du forbinder skærmen i han enden og ikke i hun enden? Havde kablet ikke
haft en "aktiv" skærm behøvede man vel ikke tilslutte den jord i han enden?

Eller er det generelt med kabler med skærm at man skal benytte sig af din fremgangsmåde?


mvh
Bonde

Hey bonde.
Må desværre være dig et svar skyldig ang grunden til denne fremgangsmåde. Da jeg klippede de originale stik af da så jeg at skærmen vær tilsluttet i den ene ende og ik den anden, så valgte at gøre det på samme måde da jeg monterede de nye stik, tænkte at der nok var en dybere mening med det :-)

Jeg skal prøve at forklare:

Du skal forrestille dig de strømførende ledninger ligge inde i et "rør"(skærmen) som er jordforbundet, dermed kan deres magenet-stråler ikke trænge ud til omgivelserne og give støj eller brum.

Men hvis du tilslutter skærmen i begge ender vil "strømmen" løbe den hurtigste vej (den er doven), altså gennem jordledningen (som ligger sammen med de 2 andre ledere), og din skærm vil ikke være aktiv. Det har noget at gøre med ledningsmodstanden, som er dyb teori...

Men dit anlæg kan godt have brug for en jordforbindelse, derfor er jorden ført igennem. (der er nogle der mener at man skal føre skærmen videre på en eventuel stelforbindelse, men der ville jeg sætte jorden på, og dermed have skærmen på stærkstrøms siden)

Håber det gav mening.





__________________
If you can't laugh at yourself...Dont't worry, sombody else will.

Det er faktisk temlig logisk.

Takker for den fine og simple forklaring. :-)

arh, ja... så blev man det klogere :-D

Meget rart at vide, til når man engang selv skal igang:)


Gælder denne teori også når man leger med signalkabler med skærm? Tænker her at man forbinder den til "stellet" i den ene
ende og den anden ende har ingen kontakt til skærmen? Gir det mening?


mvh
Bonde

Oyaide strøm stik er første klasse og et godt ugangspunkt, man skal dog være varsom hvor man køber dem da der findes en del kopi stik på market,søg blot på ebay og du kan finde dem i bunke vis. Til dem der ikke kender problemet  og påtænker at købe disse stik,  læs lige dette først http://www.oyaide.com/ENGLISH/pg661.html

ellers flot arbejde

__________________
Husk det er kun en hobby

Bonde1985 skrev: arh, ja... så blev man det klogere :-D Meget rart at vide, til når man engang selv skal igang:) Gælder denne teori også når man leger med signalkabler med skærm? Tænker her at man forbinder den til "stellet" i den ene ende og den anden ende har ingen kontakt til skærmen? Gir det mening? mvh Bonde

Typisk bruger man skærmning i den ene ende ved signalkabler, svage signaler (Phono) skal beskyttes mod indstrålet støj, derfor er skærmen kun tilsluttet i modtageenden (kaldes ofte for pseudo-ballanceret). Her virker skærmen som antenne der opfanger indstrålet støj og leder støjen tilbage til jord, derfor er det vigtigt at skærmen er tilsluttet i modtageenden hvor jorden/stel er bedst.

Når man taler om effektkabler/Netkabler så vil man oftest tilslutte skærmen i begge ender, da man herved opnår at Effektkablet/Netkablet ikke støjer ud til omgivelserne, f.eks. Signalkabler der ligger ved siden af. Når skærmen er tilsluttet i begge ender, vil støjen opfanges i skærmen og danne en sløjfe med jordlederen i kablet, hvor så støjstrømmen vil løbe tilbage til jord.

Hvis skærmen på et netkabel har en høj dækning så bør den altså kun forbindes i stikprop enden. Ved høj dækning er skærmen simpenhend en dårlig antenne for at opfange støj og skærmens funktion kan både være at blokke støj fra at påvirke lederne i kablet men kan også bruges til at holde støj i kablet (f.eks. ved brug som motor kabel fra en frekvensomformer)

Har man et kabel med en meget lav dækning så begynder skærmenat kunne "fang" støj men har godt nok svært ved at se hvorfor det skulle være enfordel at støjen skulle kunne ledes helt op og vende i apperatstikket, alt støj skal da ledes til jord så direkte som muligt uden at komme tætter på selv apperatet en højest nødvendig.
