Hello folkens!

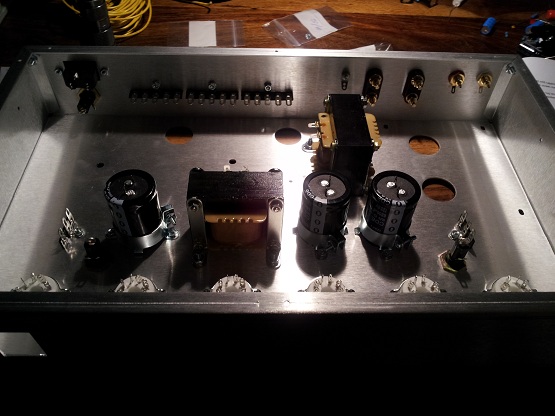

Så er der sket lidt. For jeg har kastet mig i ud i en lidt ny verden, og er begyndt at bygge forstærkerværk, men stadig "kit" baseret, dog i den lidt mere avanceret ende.

Here we go..

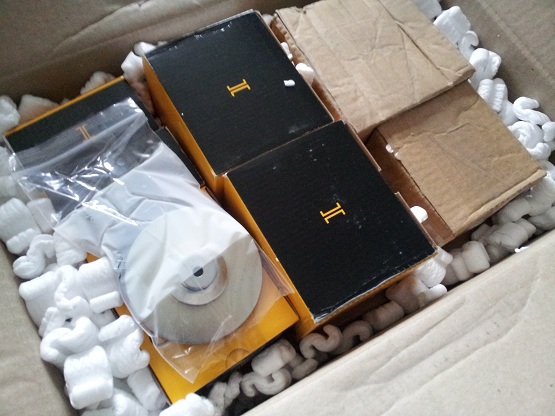

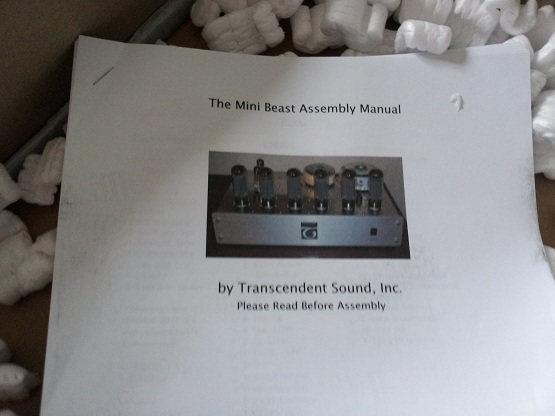

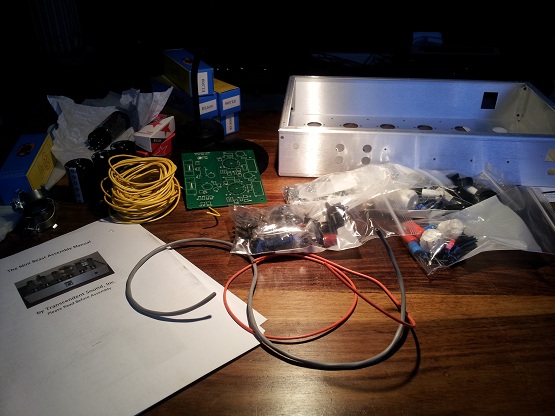

Jeg har købt et forstærker kit fra Transcendentsound, og forstærkeren hedder "Mini Beast" på 4 watt pr. kanal single ended OTL.

Jeg har mange år ligget lige på vippen til at springe ud i selv at bygge forstærkere, og her var startskuddet  Jeg har altid været vild med Transcendents enkelthed i design, og deres rigtig gode reviews verdenen over. Jeg har ikke rigtig hørt om andre her i Danmark, der har bygget et af de kits, der bliver tilbudt. Men jeg var meget nysgerrig, og måtte prøve.

Den spiller røven ud af bukserne på meget dyrere forstærkere! Den er så "ren" i lyden at jeg aldrig har oplevet noget lignende, INGEN susen i diskanten, bare kun sort! Egenlyden må næsten betegnes som ikke eksisterende, mellemtonen er så hurtig og frigjort, at det tydeligt lader sig bevise igennem alle genre af musik. Nu er har rørene arbejdet i 20 timer vil jeg tro, og allerede der, har bassen åbnet sig en del, lige i starten var bunden og sammenhængen lidt kønsløs og uklar, men det bliver bare bedre og bedre. De 4 watt får en til at tabe underkæben!! Videre indtryk kan I bare spørge om

Forøvrigt til jer, der er på side linjen fra det andet projekt om Altecerne, så har jeg ikke glemt Jer, men jeg har desværre ikke så mange nye billeder på dette, da jeg stadig er igang. For dem af jer, der er hurtig, er det måske klart, at disse 2 (forstærkeren og Altecerne) kommer til at hører sammen



__________________
Mvh: Martin

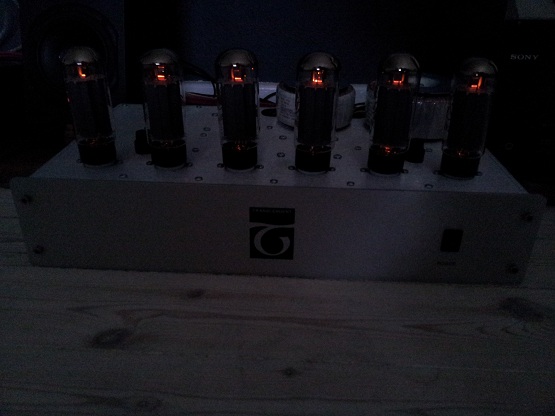

Det ser godt ud. Flot arbejde! Der er nu noget over rør der gløder i mørke...

Hvis du har fået mod på mere, er der et rør-pre projekt under opsejling på en anden "kanal"

Tillykke med den!

Det ser brandgodt ud. Tillykke med den.

Hej hvilke udgangsrør er det vi her har tale om, det ligner lidt el 34

Tak for de fine ord!  Man prøver jo at lave et godt stykke håndværk

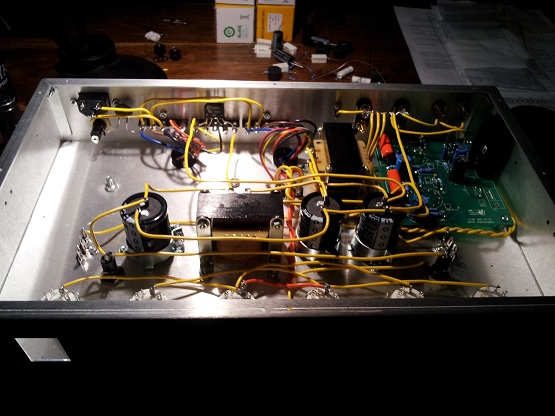

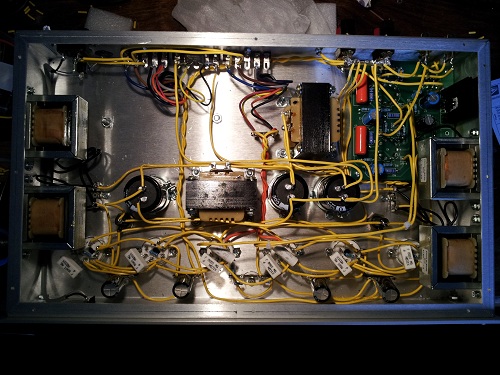

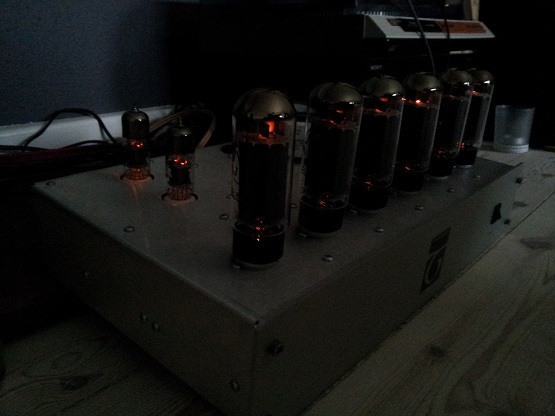

Rørene er El 509. De afgiver enorme mængde varme. Forstærkeren forbruger 290 watt så snart den er tændt, og kan "kun" smide 2*4 watt. Der sidder tre sikringer, en ved netbrønden, og og en ved hver tre udgangsrør (en pr side). Generelt virkelig simpel, bundsolid konstruktion!

Finlytteren: Jeg skal nok kigge nærmere på dig pre oplæg  ser spændende ud!

__________________
Mvh: Martin

Hej Martin

Meget fint projekt. Det ser godt ud.

Har du et diagram, Så os "teknik-nørder" kan se det.

Venlig hilsen

Jim

Hej Jim!

Jo jeg har diagram jeg godt kan lægge ind  Det gør jeg senere, når jeg lige får tiden. Noget specielt du lurer på?



__________________
Mvh: Martin

Det ser rigtig godt ud . Ja de spiller godt sådan nogle OTL-slæder.

Hvilken kondensator sidder der i udgangen ?

Hej Martin

Jeg har en heftigt ombygget SUN SE300, der kører single-ended uden tilbagekobling og kunne godt finde på at prøve en OTL kobling. Inspiration er altid godt og det er der diagrammet kommer ind.

Hilsen Jim



dfms skrev: Det ser rigtig godt ud . Ja de spiller godt sådan nogle OTL-slæder. Hvilken kondensator sidder der i udgangen ?

Der sidder 3 skt. 20.000 μF lytter.. ikke det helt vilde, med den leverer også kun nogle få watt.. så det er vel fair nok... og imens jeg nu skriver, bliver jeg selvfølgelig i tvivl om det nu er den rigtige ladeværdi jeg husker... det må jeg lige tjekke når jeg kommer hjem

OTL er fedt! ingen tvivl, det har en dyr pris, og det er lav udgangseffekt, men til gengæld, er den bare helt stille, så virkelig sætter udfolder dynamikken, især med effektive højttalere.

__________________
Mvh: Martin

Det ser voldsomt lækkert ud!

__________________
Hilsen Cesse ;)

Nakamichi og DIY

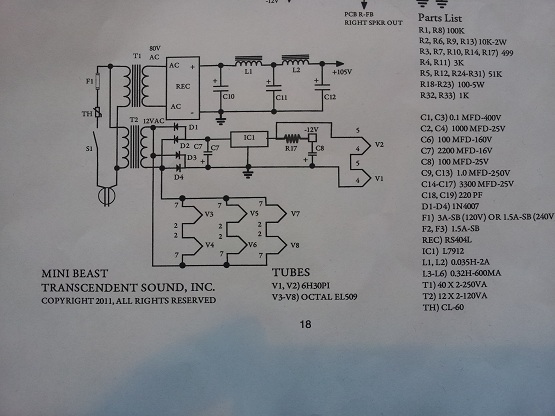

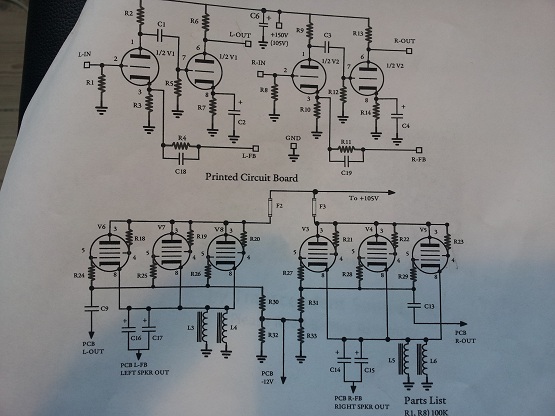

Hej igen, som lovet, har jeg lige fundet mine papirer frem igen og smidder lige noget kredsløb op

__________________
Mvh: Martin

slettet

Er der ikke altid kondensator i udgangen på en OTL?

Jo, der er altid kondensatorer i udgangen.. hvad jeg ved af.. Har ikke lige mødt nogen, der ikke har.

Netop et kredsløb uden traffoer i udgangen er OTL, det har sin egne fordele.

__________________
Mvh: Martin

Vil du gøre forstærkeren bedre, kan du parallel koble lytterne (C10,C11,C12 og C7,C8) med "rene" kondensatore på 1uF, eller gerne større. Samt lytterne C2 og C4, men vigtigst er udgangs elektro-lytterne det vil hjælpe på lydkvaliteten, kondensatorene skal være så store som mulige.

Det samme firma
RØR tester
Virker spændende

ca 300 watt for 2 gange 4 watt lyder godt nok af meget

__________________
vh Hans Lund

diyaudio.dk Blog
G+

dfms skrev: Vil du gøre forstærkeren bedre, kan du parallel koble lytterne (C10,C11,C12 og C7,C8) med "rene" kondensatore på 1uF, eller gerne større. Samt lytterne C2 og C4, men vigtigst er udgangs elektro-lytterne det vil hjælpe på lydkvaliteten, kondensatorene skal være så store som mulige.

Okay, jeg skal lige følge med..  Hvis jeg parallel kobler de tre store lytter med nogle små lytter imellem dem, hvad er det så teknisk det vil gøre? Jeg går ud fra du ikke vil ændre på det nuværende kredsløb, men bare tilfører 6 stk 1uF lytter ikk?

__________________
Mvh: Martin
