Hej kloge hoveder

Vi har købt et hus hvor den tidligere ejer har trukket højtalerledning til to vægstik placeret i stuen.

Første billede er det nuværende stik.
Jeg har et sæt Beolab 3 med RJ45 stik og jeg tænker om det er muligt at skifte det nuværende vægstik ud med et RJ45 vægdåse, hvor jeg så
kan tilslutte BL3.

Det hele styres af en SONOS Connect AMP der står centralt i teknikskab

Er dette overhovedet muligt at lave ?

Tak for jeres svar

Mvh

Michael Kristensen

Nuværende

Ønsket


Hvis det nuværende kabel er trukket i rør kan du sagtens udskifte stikket og montere et RJ45 stik i den nuværende ramme.

Hvis det er lavet i rør, vil det nemmeste være at bruge det eksisterende kabel som træktråd og derved trække det nye kabel med når du trækker det gamle kabel ud.

Det kræver selvfølgelig at udgangspunktet for den nuværende installation er samme sted som du ønsker at placere din SONOS.

__________________
Træsider? - Ja tak

Hej Michael-Elo

BeoLab 3 har ikke RJ45 indgang, men 8 polet DIN indgang.

BeoLab 3 User Guide Danish -

http://www.bang-olufsen.com/da/customer-service/product-supp ort/loudspeakers/beolab-3

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: Hej Michael-Elo BeoLab 3 har ikke RJ45 indgang, men 8 polet DIN indgang. BeoLab 3 User Guide Danish - http://www.bang-olufsen.com/da/customer- service/product-supp ort/loudspeakers/beolab-3

Hej Peter Pan

Det ved jeg godt, men det i modsatte ende af kablet der er et RJ45 stik, i højtaleren sidder der et 8 polet DIN indgang som du siger.

Kan der laves et stik hvor der er 8 pol DIN i højtaler enden og så banan stik i den anden ende ??

Således jeg ikke behøver at skifte stik i væggen ?

Michael

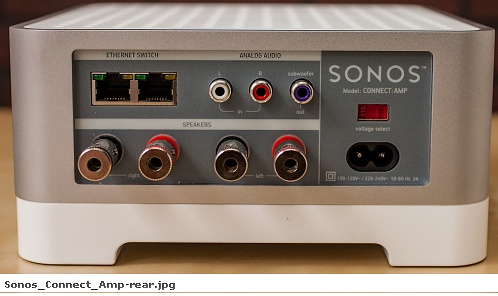

Phono bøsninger er udgange - Højtalerterminalerne er til passive højttaler.
Sub out signaler er frekvens beskåtet.

Hvor vil du tilslutte de aktive BeoLab 3 højttaler ?
Har du en Sonos Connect med Phono out imellem ?

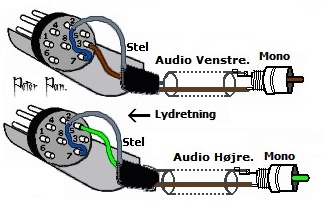

Sådan loddes Phono stereo til 8 polet DIN adapterkablet for LINE IN på BeoLab 3.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Rettelse. Phono bøsningerne er indgange - Højtalerterminalerne er til passive højttaler.
Sub out signaler er frekvens beskåret.

Du skal bruge en analog pre-out udgang for de aktive BL 3 højttaler.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Har ingen connect, men det er så nødvendigt kan jeg forstå.
Der var lige noget jeg havde overset, tak Peter det var rart at få en afklaring.

------------------------------------------------------------ ------------------------

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Tak for skitseringen Peter.

Et sidste spørgsmål - jeg anskaffer mig SONOS Connect enheden og placerer den i vores teknik skab, så vil trække phono kablet i de eksiterende
rør hen til det udtag hvor der i dag er et banan væg stik som på billede 1 øverst.
Dette stik vil jeg så udskifte med et RJ45 vægstik som på billede 2.
Kan phono kablet monteres i sådan et stik ?
Mine BL3 er leveret med et RJ45 stik. i enden (ved godt der er en 8 polet DIN i selve højttaleren), derfor vil jeg have et RJ45 vægstik så jeg ikke
behøver at købe nye ledninger til højtalerne.
Håber du forstår spørgsmålet.

Teknikskab? Hvor står det henne? (altså afstand?)

Phono kabler er ikke tænkt til lange kabeltræk. Du skal have et med en god skærm som minimum.
Hvis de kabelrør er trukket parallelt med dine strøledninger er der især stor risiko for brum.

B&O's ide med at bruge RJ45 stik er, at disse sidder på (bl.a.) Cat7 kabler, som er skærmede.

Hej igen - Vær opmærksom på dette -

RJ45 er tilslutningen på B&O's nyeste aktive højttaler. Men det er ikke Ethernet - det
er stadig en 2-kanals analog lyd signal. Så de Power link kabler du så vil trække må du
købe i en B&O butik og selv icrimpe de enkelte ledninger til din nye RJ45 stikdåse, som
du egentligt skal montere 2 af, da du jo skal trække et kabel til hver BeoLab 3.

B&O's PowerLink Mk III kabler er sikkret mod indtrængende støj ved at stel-skærmen
er viklet om de to ledere. Dette kabel vil jeg anbefale du trækker i dit rør.

I teknik skab lodder du så to Phono stik på, som på min tegning. Pin 2 (grå) er fælles audio
stel, som jo er viklet om (grøn ledning) højre signal og (brun ledning) venstre signal.

Bore så et lille hul i din eksisterende stikdåse, og før PL. Mk III kablet igennem. Her må
du så splitte ud i LINE signal, i længterne du skal bruge til hver BeoLab 3.

Nu lodder du et 8 polet DIN stik på hver. Da det ikke er et signal du modtager fra en
PowerLink udgang på et B&O produkt, må du lodde den lille lus ind (pin 2 til pin 7)
for at sikkre stel nok til ICEpower forstærkeren i den enkelte aktive BeoLab 3 højttaler.
Igen er dette en sikring mod støj.

Vil du istedet gå igang med Cat 7 kabler og RJ 45 stikdåser, må du igang med at studere

dette link. -      B&O Network Link Infrastructure.

           Tryk og se billedeserie af RJ45 stik terminering.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Jeg ændrer lige emne, men er du, Michael-Elo, den Michael Elo, der lavede musik i 70'erne?
