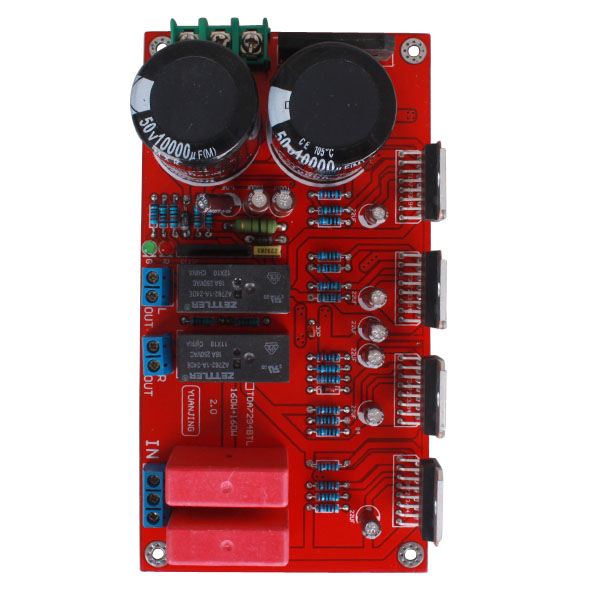

Jeg er rendt ind i sådan nogle stykker her

brokoblet
TDA 7294

Der anbefales at bruge trafo på 2 x 26 Vac, men jeg har en del trafoer på 33 Vac, kan disse moduler mon tåle de 2 x 7 volt
mere ?

Det vil ikke gå godt. Den absolutte maksimalspændíng, som TDA 7294 kan klare er +- 40 Volt DC.

Hvis du bruger 33 Vac trafoer vil spændingen blive +- 46 Vdc, efter ensretning.

De originale 26 Vac trafoer vil efter ensretning blive til +- 37 Vdc. Hvilket er lige inde for grænsen.

De mest almindelige trafoer er på 2x25 Vac. Hvis du finder en på omkring 220 volt/ampere (VA), vil det virke fint. De kan som regel købes for ca. 300-400 kr. Måske lidt billigere hvis du leder lidt.

Men de 33 Vac er for meget desværre.

mvh.



Databladet siger +/- 40 volt dc max!

Så jeg ville sige nej

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Det er da rigtigt

Jeg havde set max spænding som 50 V men kan da se at du har ret.

Så må jeg pille nogle viklinger af de trafoer jeg har

Tak for det

Jeg er som sagt rendt ind i nogle stykker af disse



Kan det passe at der skal godt og vel fuld spænding på det, før relæerne reagerer efter hensigten ?

Via dit link i første post kan man se, at der er "recommended" (=anbefalet) AC 26-0-26 volt. Og det kan der være en grund til, men den står nok ikke direkte nogen steder. Det kan måske lirkes ud af byggebeskrivelsen / dokumentationen, som jeg håber, du har fået med?

__________________
MVH, Bo

Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"

Pas på med yuanjing de er kendt/berygtet for at bruge gamle og falske komponenter, samt for at lave (dårlige) kopier af andres ting

Den lille SIL-IC der sidder til venstre for relæerne er garanteret en uPC1237, kredsløbet omkring denne gør, at den først virker når du har den korrekte forsyning på kredsløbet. Den sidder til styring/forsinkelse af relæ-indkoblingen samt dc beskyttelse (føler på udgangene).

Kjeldsen, det er delvist rigtigt, men de laver også en del fine kredsløb. Printkvaliteten er i top, så hvis man køber et kit, smider alle de medfølgende komponenter ud og erstatter dem med kvalitets-ditto, er det ofte stadig en go´ deal.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Jeg tror desværre at Kjeldsen har lidt ret.

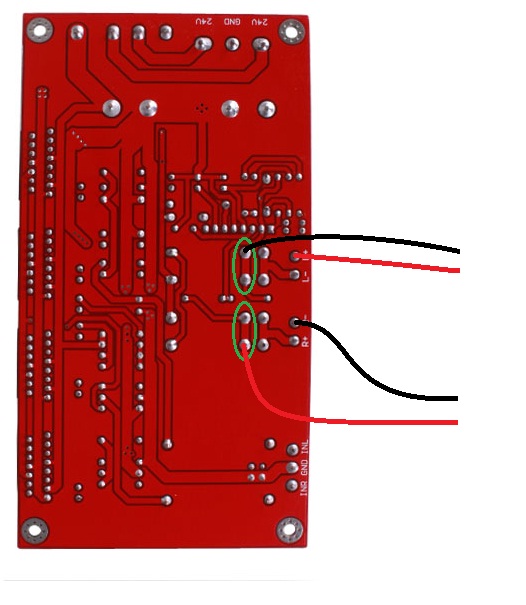

Jeg har nu taget signalerne sådan her



Og så virker det fint.

Altså hoppet udenom de 2 relæer og der kan tændes og slukkes helt uden blop eller andre mislyde i højttalerne, så det bliver
løsningen.

Eneste anden ændring jeg har lavet, er at skifte de små kondensatorer til en lidt bedre kvalitet.


Men det er faktisk imponerende hvad der kan komme ud af sådan en lille konstruktion, slet ikke dårligt

Det er såmænd da også fint nok, du skal bare huske, at du så ikke har DC beskyttelse mere, og det er her Kjeldsens kritik gælder, hvis TDA´erne er "fakes", kortslutter de lettere end originaler ville gøre det, i så fald vil du typisk ha´ halvdelen af forsyningen direkte på din/dine højttalere, indtil sikringen springer (hvis du da har sikringer i) .

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Jo jo, sikringer er der, men du ved jo at en sikring til 1 kr sidder der gerne for at springe efter det hele er brændt af

Men det undrer mig at de relæer ikke slår til, må jeg erkende

Hvilken forsyninspænding kører du med, med andre ord, hvad er sekundærspændingerne på din trafo???

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Fandt lige denne her, i fald du er interesseret,

http://ampslab.com/PDF/upc1237.pdf



__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk skrev: Hvilken forsyninspænding kører du med, med andre ord, hvad er sekundærspændingerne på din trafo???

Den er 2 x 28 volt, men med en vario før som står på 200 V

Målte DC til 2 x 35 Vdc ca

Boydk skrev: Fandt lige denne her, i fald du er interesseret, http://ampslab.com/PDF/upc1237.pdf

Glimrende tak.

Du fandt det jeg har ledt efter i 48 timer

Boydk

Og dit link hjalp.

Det er mig selv der har lavet en kvajer

Jeg har fjernet ensretteren (blå firkant) og kørt en strømforsygning med kraftigere ensretter, lytter og trafo direkte til de
oprindelige lytter (grøn firkant), men havde ikke set at det lille kredsløb fik AC direkte fra indgangsterminalen og når den
bliver sprunget over, kommer der slet ikke spænding til den UPC1237

Jeg skal så lige se hvad jeg evt kan gøre... evt kan det gå med DC-spændingen fra lytten ?

Ellers må jeg trække en enkelt leder fra før ensretteren og direkte på den indgangsterminal

Du smider da bare dine AC før din bestående ensretter direkte på AC ind på printet, det vil jo ingen indflydelse ha´ på forstærkeren, hvis du har fjernet den oprindelige brokobling, der er plads til på printet, eller??? .

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk skrev: Du smider da bare dine AC før din bestående ensretter direkte på AC ind på printet, det vil jo ingen indflydelse ha´ på forstærkeren, hvis du har fjernet den oprindelige brokobling, der er plads til på printet, eller??? .

Jep, jeg lodder dem bare direkte på hvor der står 24 V.

Ground er jo den samme

Så jeg trækker lige 2 ledere mere, så burde det hele virke

Men det er kun den ene 24 Vac der egentlig behøves, den anden hænger i fri luft efter ensretteren er fjerne og det er vel
ligefedt hvilken en af de 2 AC fra trafoen jeg tager ?

Tjaaaa

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk

Jeg valgte at køre begge AC spændinger på, det er trods alt kun 12 cm kabel der går spildt

Og den kører helt som den skal.

Tak for link/hjælp
