helt ærligt nu må i sku tage jeg sammen det kan ik passe at i får så ondt bagi pga af at panos tjener lidt på at lave sådan en fed psu hvis i laver et godt stykke arbejde vil i så ik gerne have betaling for det jeg kan virkeligt godt forstå han blir sur at tager den af ksb efter sådan en opførsel fra nogle af jer hen inde fra så må i jo bare være foruden den surt for jer. super fedt projekt panos det er altid spændende at se dine opfindelser

Jeg vil lige fortælle lidt om min Touch PSU...

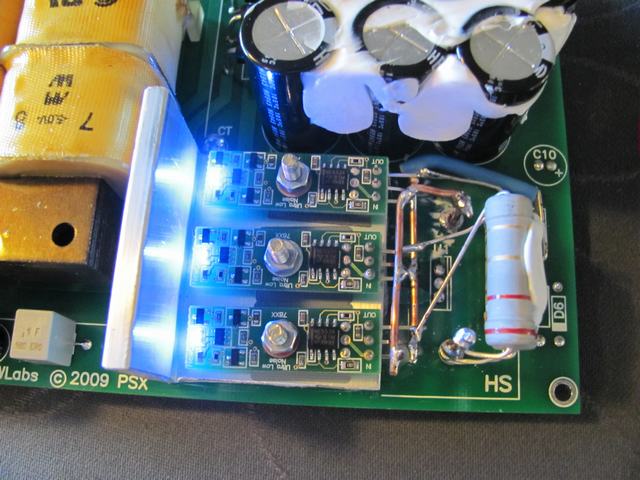

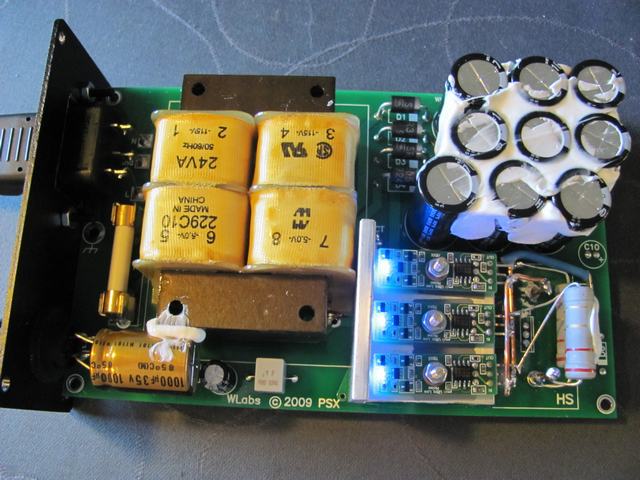

Det er en modificeret Welbourne Labs PSU hvor regulatoren er blevet udskiftet med tre NewClassD UWB regulatorer samt en sikring fra Hi-Fi Tuning. Stor tak til Panos og Lars Clausen for råd og vejledning.



__________________
QNAP TS-453Be, LUMIN S1, Roon
Nu-Vista 800.2, Elac Concentro S 507
Boe Audio Black XLR,
Boe Audio Black Ethernet,
Nordost Frey2 højttalerkabel.

Den ser flot ud:) skift dine dioder ved lejlighed, det vil give det sidste smule:)

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Hey den ser sgu godt ud! Kan du høre forskel?

Jeg synes helt klart den spiller bedre med de nye regulatorer i forhold til den LD1085 der sad i fra fabrikken. Hele opgraderingen gør jo så også at forsyningen efterhånden koster det samme som Touch'en.

Under alle omstændigheder mener jeg det kan betale sig at bruge en anden forsyning til Touch'en end den der følger med standard. Der findes efterhånden mange muligheder.

__________________
QNAP TS-453Be, LUMIN S1, Roon
Nu-Vista 800.2, Elac Concentro S 507
Boe Audio Black XLR,
Boe Audio Black Ethernet,
Nordost Frey2 højttalerkabel.

magnusmyggen skrev: Roky skrev: Hvis det er kan man købe en lineær PSU fra RS-Online med 5 Volt ud (Det har jeg selv gjort) Er du glad for den? Vil ellers gerne have en fra panos hvis han altså bygger flere af dem. Gør du det? Mvh Stefan

Hej Stafan beklager det sene svar - Jeg mener at lyden blev en tak bedre - men jeg testede faktisk ikke voldsomt meget.
Husk at hvis du køber en, har Duet'en en anden spænding end SB3 og Touch. Bygger desværre ikke MEN - Hvis du har et ok
stort
kabinet så er det ikke ret besværligt at samle - jeg har samlet det i et lille kabinet, så det var lidt besværligt at lodde. Har
også sikring på, samt on/off knap. Der er garanteret endnu mere at hente ved en forsyning som Panos's

Har nogen af PSU-eksperterne erfaring eller indtryk af Squeeze-upgrades BOTW??
Mvh
Peter P

Hvorfor er det lige, at du benytter hele tre spændings regulatore ? Har også bygget en lille psu til min SB Touch med en UWB regulator. Synes selv den spiller bedre, end den jeg har fra panos.

Interessant:) hvilken en af mine har du? Jeg har også prøvet disse regs men jeg synes ikke de Matser min batteri psu, lang fra endda

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

panos skrev: Interessant:) hvilken en af mine har du? Jeg har også prøvet disse regs men jeg synes ikke de Matser min batteri psu, lang fra endda



Hej panos

Manglede self. lige at nævne at det ikke er din batteri psu. Bare en alm. med en lille spole, lidt ensretning, kondensatore og en 7805 reg.



Den jeg har bygget er med suncon lytter, evox-rifa smr afkobling, newClassD regulering, samt en lille hahn traffo. Synes det virker godt her :-)

http://www.coot.dk/download/touch-psu/7.jpg

http://www.coot.dk/download/touch-psu/8.jpg



SilverLine skrev: Hvorfor er det lige, at du benytter hele tre spændings regulatore ? Har også bygget en lille psu til min SB Touch med en UWB regulator. Synes selv den spiller bedre, end den jeg har fra panos.

Jeg formoder spørgsmålet er tiltænkt mig.

Jeg brugte til at begynde med også kun én UWB regulator, men Panos var så venlig at gøre mig opmærksom på at de er alt for "små" til at trække Touch'en. Dette kunne så medføre en kortsluttet UWB og en afbrændt Touch.

Den originale forsyning såvel som den originale Welbourne er på 5V/3A og derfor er de 630mA som UWB'en kan levere i underkanten.

Så jeg har bare valgt at være på den sikre side.



__________________
QNAP TS-453Be, LUMIN S1, Roon
Nu-Vista 800.2, Elac Concentro S 507
Boe Audio Black XLR,
Boe Audio Black Ethernet,
Nordost Frey2 højttalerkabel.

Mr. Ice skrev: SilverLine skrev: Hvorfor er det lige, at du benytter hele tre spændings regulatore ? Har også bygget en lille psu til min SB Touch med en UWB regulator. Synes selv den spiller bedre, end den jeg har fra panos. Jeg formoder spørgsmålet er tiltænkt mig. Jeg brugte til at begynde med også kun én UWB regulator, men Panos var så venlig at gøre mig opmærksom på at de er alt for "små" til at trække Touch'en. Dette kunne så medføre en kortsluttet UWB og en afbrændt Touch. Den originale forsyning såvel som den originale Welbourne er på 5V/3A og derfor er de 630mA som UWB'en kan levere i underkanten. Så jeg har bare valgt at være på den sikre side.



 I følge Lars Clausen skulle en UWB Dx7805 kunne klare 1 amp. Hvis indgangs spænding holdes på omkring 10-12 volt. Så der burde ikke være noget problem. Ellers kan de godt lave en UWB der kan klare 2A. Overvejer om jeg skal skifte til sådan en på et tidspunkt. Under alle omstændigheder er det i hvertfald billigere med 1 stk 2amp kontra 3 stk.

det er en BD139 der sidder i udgangen. Den kan klare 1,5A når den køles ned, jeg vil dog ikke køre mere end en enkel A på sådan en.

Hvis man absolut skal noget kan man skifte den med en kraftigere transistor. At parallel koble sådan nogle vil jeg mene vil fjerne en del af fordelen med at bruge dem til at begynde med.

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

panos skrev: det er en BD139 der sidder i udgangen. Den kan klare 1,5A når den køles ned, jeg vil dog ikke køre mere end en enkel A på sådan en. Hvis man absolut skal noget kan man skifte den med en kraftigere transistor. At parallel koble sådan nogle vil jeg mene vil fjerne en del af fordelen med at bruge dem til at begynde med.



Det var også transistoren Lars snakkede om man kunne skifte til en 2A

Men ja, jeg tænker også at 3 gør noget forkert kontra én. Jeg har denne køleplade på min. Og den bliver forholdsvis varm, så løsningen må enten være at sætte en større køleplade på, eller skifte til kraftigere transistor ?

Men nu har min nuværende løsningen kørt 1 måneds tid. Men levetiden bliver nok kortnet lidt, ved den varme den har nu.

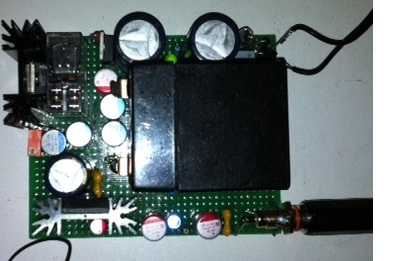

Så.. jeg skulle lige prøve noget. Så er det lavet en lille PSU med en lille bly batteri, resten ligner min v.3. derudover er traffoen flyttet til sådan en stikkontakts dims så den er væk fra selve elektronikken.

Det som er ret godt er hvor gode de små solide caps er.

Den er ikke bedre end dem med LiIon batterier, den er dog helt fint og komponenterne er en del mere attraktive i pris. Så for dem der selv vil prøve, prøv solide caps.

I den implementering er den første den af PSUen lavet til max ca. 2A. Dog efter batteriet kan man godt trække en del mere, op til 5A i en periode af få minutter.

her en en billede:



__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

og ja... de små brunde er silver mica. ikke de billigeste men hvad fanden..:) jeg fik lavet en lille kasse til den og den er da meget nuttet...

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Hejsa, jeg fik mulighed for at opgradere min Panos PSU fra v2 til v3. Han kom forbi med den i går så tænkte at jeg vil dele mine midlertidige lytteindtryk med jer.

Efter at have sat strøm på PSU'en lod jeg systemet stå og varme op en times tid før jeg lyttede. Det første jeg bemærkede var sort baggrund, støjgulvet er tydeligt sænket endnu mere end i version 2. Det er pudsigt som man kan blive ved med at opgradere den slags, synes allerede at forskellen fra logitech PSU'en til min v2 var enorm, men der kan altså hives endnu mere musik ud af en squeezebox med den nye PSU.

Derudover er der marginalt bedre timing, dette kommer især til udtryk i rytmisk musik. Det skal dog siges at jeg lige er flyttet og ikke er kommet helt på plads i den nye stue, så der er en del efterklang hvilket muligvis maskerer den egentlige forbedring af timing.

Alt i alt en lækker opgradering
