Så er tiden kommet til der skal leges igen:

har tænkt mig at bygge en 3 vejs højtaler af

1 stk 12" Beyma 12B100R i basrefelks kabinet

4 stk 5.25" Peerless 830873 HDS Nomex sat ovenpå hinanden
4 stk for at hive deres følsomhed på på det sammen som beyma'en og fountek'en

1 stk Fountek JP3.0 Bånddiskkant

12" kommer i 58 liters kabinet (+ enheden og basport)
5,25" kommer i kabinet hvor de og bånddiskanten kan være i - det er ikk helt bestemt endnu

delefrekvenserne på ca

12"ern skal går ca max til 800 Hz
5.25"erne dække fra 800 Hz til 4000 Hz
bånddiskanten tager overtoner fra 4000 Hz ->

nogle der kan byde ind med nogle ideer til kabinet form og størrelse til toppen

Lige et par bemærkninger:

Hvad er målet med højttaleren? højt SPL?

Jeg kan ikke rigtigt få det til at stemme - dine mål for delefrekvenser.
Jeg tror mere på 100-150Hz og 2500Hz - specielt med 4 stk mellemtoner. Det bliver svært nok at få det til at hænge sammen med 2500Hz.
Er målet en lille line array med 5,25" enhederne uden at være det med diskanten?

Mvh. Robert

mit mål var at bruge de 2 beyma 12" jeg har..

den har et ret højt spl

og så ligger de peerless pænt jævnt i området fra 700 - næsten 5 k Hz.

derfor tænkte jeg det kunne blive ret spændene at bygge en om ikk lige deler midt i tale tonerne..

men måske er jeg helt fra den??

Jeg kan godt se hvor du vil hen - men regn ikke helt med de 93dB/W/m for Beyma'en i den lave ende.
Det er smart nok at sætte flere mindre enheder samme for at få "følsomheden" op og det vil også gå godt så længe du er ON axis, men ikke udenfor. Det hjælper på sagen jo længere nede du deler til tweeteren.

Mit råd er at du laver en søjle af 5,25"erne med centrum i øre højde med tweeteren på siden af søjlen også i øre højde.

Hvordan kommer det til at se ud - den er nok lidt sværere

At dele aktivt løser en del af problemet med følsomhederne på de individuelle enheder.

Mvh. Robert

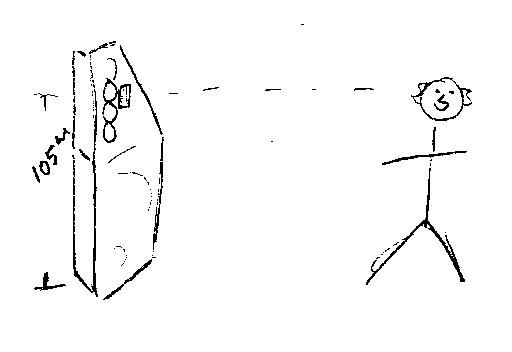

Det var måske også muligt at placere diskanten med to Peerless under og de andre to over?

dette var min ide ;)

Det ser da spændende ud! Det er sjovt som line arrays ofte deler vandene, der er åbenbart mange fælder og teoretiske "issues". Men jeg kunne nu godt tænke mig at prøve det selv. Held og lykke

Det, du har tegnet, er ikke helt ved siden af. Når man sidder ned i en sofa er øre højden normalt omkring 90cm over gulv - så prøv lige at måle højden i din foretrukne lytteposition.

BoPtiljudrop skrev: Det ser da spændende ud! Det er sjovt som line arrays ofte deler vandene, der er åbenbart mange fælder og teoretiske "issues". Men jeg kunne nu godt tænke mig at prøve det selv. Held og lykke

Har leget lidt med det, men fundet det besværligt -  synes de er "noget" følsomme for både retning og lytteafstand,  altså noget jeg opfatter som udfasningsproblemer.

Tænker at f.eks Bose 901 nok ikke uden grund lader de 8 enheder pege bagud :)

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Jae, det ka' vist nemt gå hen og blive et ægte egoistsystem, med sweet spot lige i - og kun lige i fars lænestol

Ja, den mister spredning, hvilket måske kan være en fordel med bånddiskant, som jo også har begrænset spredning
Det samme gælder for MTM
Men 4 enheder giver ikke en line array, kun halvvejs
Og optimalt bør diskanten også være array, teoretisk
Og følsomheden, husk at den halve øgning(3db) ved paralel kobling opnås grundet halvering af impedansen
Den mister du ved paralel/serie kobling, hvor du bringer impedans tilbage til oprindelig
Så reelt får du med 4 enheder samme 6db som med 2 enheder
Men du får måske mindre forvrængning og øget "tryk" ved lavere frekvenser
Dog kan du risikere højfrekvens problemer
Det arrangement du viser bør nok ideelt deles under 1khz
Men jeg har oplevet meget mystiske arrangementer spille udmærket, og mere ideelle kan såmænd også spille ganske forfærdeligt
Forskellen ligger formentlig i delefilteret

Jeg ville overveje en anden mellemtone
ScanSpeak Discovery, den nye "10cm wideband"(8ohm), måske 6stk

Og måske en diskant som Tangband 2" W2-800SL, måske 8stk
Jeg ved hvordan den skal håndteres for af spille

Bassen, Beyma 12B100R, jeg kunne være lidt bekymret for det lille Xmax på 3mm

Det sagt, så foretrækker jeg EN enhed til hvert frekvensbånd
Ret nemt at opnå en følsomhed på 95db
Hvilket vil give et lydtryk på ca 100db med blot 10watt, og lav forvrængning

Hvor er billeder ?  Billeder af mit DIY-projekt

__________________
*Membranareal does the job - små højttalere er KUN i vejen*

nu er det sådan jeg har en 2 af den peerless og 2 Beyma'er og tænkte det kunne være sjovt at lave noget spændene og
anderledes med dem.

Beymaerne er jeg ikke bange for at de ikke kan lave noget.. - de har tidligere været bygget i horn kabinet og bla også i et
karlson kabinet - det sidste ikke med godt udfald..

Det kunne være de peerless skulle samles: den øverste + nederste parallet, i serie med, de 2 midterste som er parallet
forundet..

En af grundene til det kunne være sjovt at bygge en let trukket højtalere er også at det gør det nemmere for en
rørforstærke at trække - og vil gerne teste en T-amp på dem.

Efter jeres bemærkninger kunne det være der ska deles mellem 500 Hz max og igen ved 2500 - max 3000 Hz

Nu ska jeg lige have enhederne hjem - og det hele ligger i design fasen...

men der ska nok komme billeder...

Hele enmet burde nok ligge under selvbyggeri - Diy - nogle der kan flytte til anden kattegori

Ulrik77 skrev: En af grundene til det kunne være sjovt at bygge en let trukket højtalere er også at det gør det nemmere for en rørforstærke at trække - og vil gerne teste en T-amp på dem.

Ok, det er noget helt andet
Rørforstærker er bedst til enkle belastninger, og så få enheder som muligt
Tænk på antallet af svingspoler, og størrelsen af dem
Tænk enkelt
Og så er bassen helt fin
Og så vil jeg foreslå at finde en rigtig god 90db 4" mellemtone
Og en eller anden diskant med lidt høj impedans
Ikke noget med 4ohms enheder
Ganske enkel klassisk 3vejs, 3 gode enheder

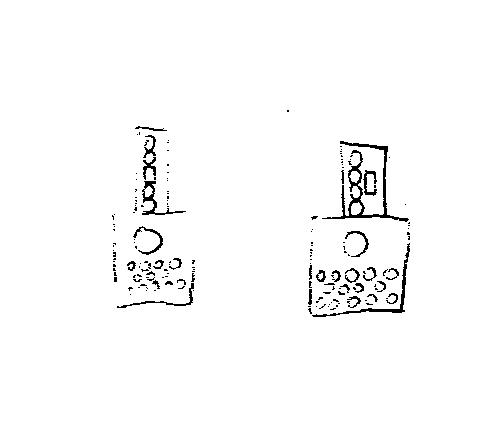

Så kom der en ny ide frem som jeg gerne vil følge.
bassen er en gammel højtalere konstruktion som nogle måske kender - nogle erfaringer??

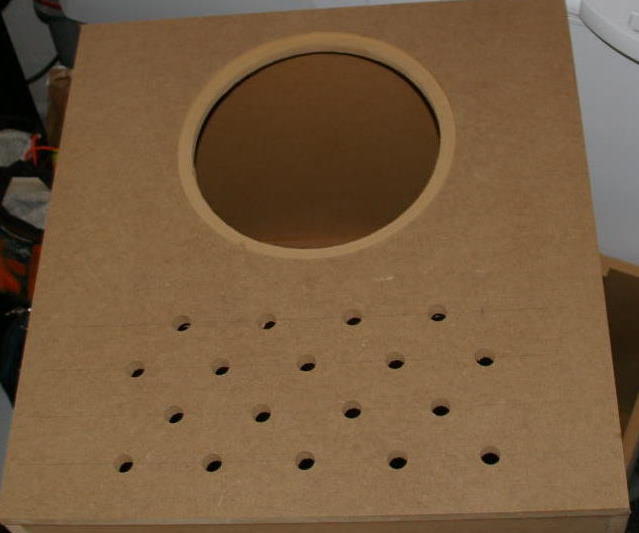

så kommer det første billede af min bas kabinet
linen kommer senere - den skal samles først..

det er en opbygning som jeg har fundet i en gammel højtaler bog - og synes den kunne være sjov at bygge - nogle der kender
noget til denne form??

Ulrik77 skrev:  - nogle der kender noget til denne form??

Det er forgængeren for akustisk ventil

Du skal bare dække hullerne på indersiden med filt
Om der nok "hul-areal" er svært at vurdere
