Sendt: 10 Juli 2023 kl. 11:58 | IP-adresse registreret Citér Aksa

Vinklen på den skrå side af forpladerne er 4,5 grader i forhold til lodret. Jeg havde gemt de fraskær, der opstod, da jeg skar de skrå sider, og de blev genanvendt i opsætningen til fræsning af det skrå hul til basenheden:



Det er lidt svært at se på billedet, men der er to lange kiler under pladerne, som sikrer, at de ligger i den rette vinkel. To 19 mm MDF-plader er sat sammen, så det skrå hul, som her er ved at være færdigt og i rette diameter, skulle have en dybde på 38 mm.

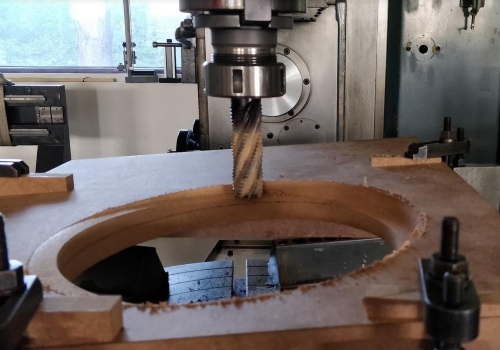

Her er vi i gang med at lave den skrå nedfræsning, der skal sikre, at basenhedens kant kommer til at sidde lodret:

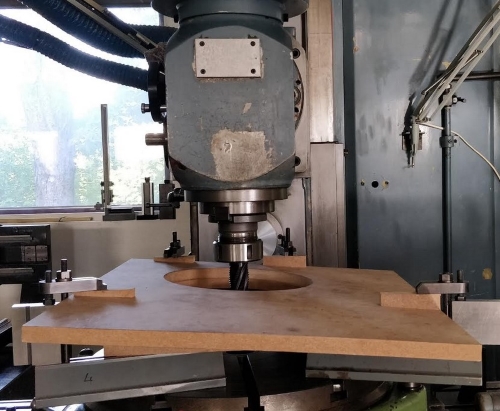

Som det ses, går udfræsningen ned i den underste MDF-plade ...

Da jeg også har brug for et lodret anlæg på indersiden af pladen, laves der også afretning på den underste plade, som kommer til at vende indad i kabinettet. I stedet for at ændre opsætningen og indføre risiko for unøjagtigheder, benyttes blot et andet fræsejern til den sidste operation



Pasningen til basenheden er afprøvet og er lige i øjet - der kommer et billede af dette senere

Den første plade er til den højre højttaler, så der skal laves en mere til den venstre


__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Lobo
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 30 November 2009
Lokalitet: København
Status: Offline
Indlæg: 308
Sendt: 10 Juli 2023 kl. 17:17 | IP-adresse registreret Citér Lobo

Flot arbejde 👍

__________________
Hvis det lyder godt - så ER det godt!
Til top Vis Lobo's Profil Søg efter andre indlæg skrevet af Lobo

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 11 Juli 2023 kl. 15:00 | IP-adresse registreret Citér Aksa

Lobo skrev:
Flot arbejde 👍

Som jeg sagde til min meget maskinkyndige ven, der, har stået for fræsningen - det er et totalt sejt stykke arbejde, og jeg er meget imponeret over, at det lykkedes

Vi var særdeles omhyggelige med opmåling og fastspænding, og det gav heldigvis pote

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 21 Juli 2023 kl. 11:41 | IP-adresse registreret Citér Aksa

Desværre har det ikke været muligt at få tilgængelige tider på værkstedet til at gå op med min kalender det sidste stykke tid (ja, jeg laver andet end at bygge højttalere )

Jeg håber at kunne komme på værkstedet igen om et par uger, så der kommer flere billeder og nyt til den tid

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 16 August 2023 kl. 10:04 | IP-adresse registreret Citér Aksa

Netop hjemkommet fra en god ferie i Sydengland kribler det nu virkelig i fingrene for at komme videre med projektet, og der er planlagt tid på værkstedet i morgen, hvor jeg vil danne mig overblik over næste step

Naturligvis skal den skrå plade til montering af basenheden i den anden kanal laves, men kunne også godt tænke mig at lave en prøvesamling af det første baskabinet, så måske gør jeg det først - vi får se!

I hvert fald tager jeg en basenhed mere med ud til værkstedet i morgen - der skal jo to basenheder i hvert baskabinet - så det bliver muligt at lave en prøvesamling snarest

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 20 August 2023 kl. 15:42 | IP-adresse registreret Citér Aksa

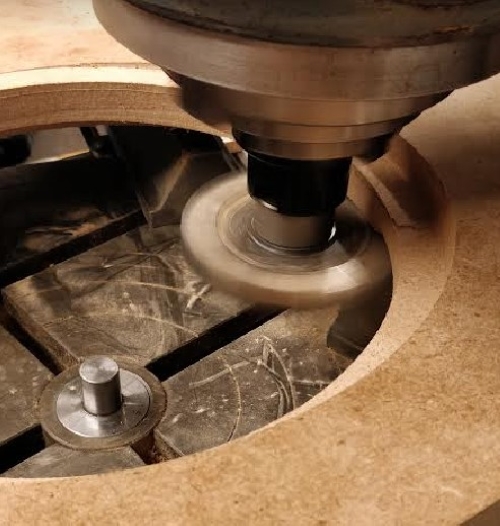

Fræsning af den skrå plade til montering af basenheden i den anden kanal blev udført i sidste uge uden problemer

Procesmæssigt gav det mest mening af lave den nu, da opsætningen på fræseren stadig var på plads, og vi skulle dermed ikke lave en masse ting forfra.

Næste step bliver en prøvesamling af det ene baskabinet. Med lidt held i denne uge. Jeg skal dog lige have tilskåret de øvrige plader til kabinettet først ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 02 Oktober 2023 kl. 08:49 | IP-adresse registreret Citér Aksa

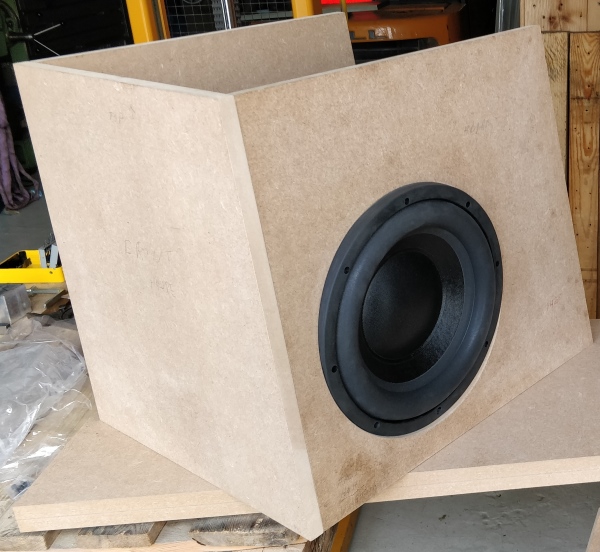

Så nåede jeg endelig til (delvis) prøvesamling af det første baskabinet

Afprøvningen var vigtig, bl.a. for at checke at basenhederne var landet korrekt i forhold til hinanden.

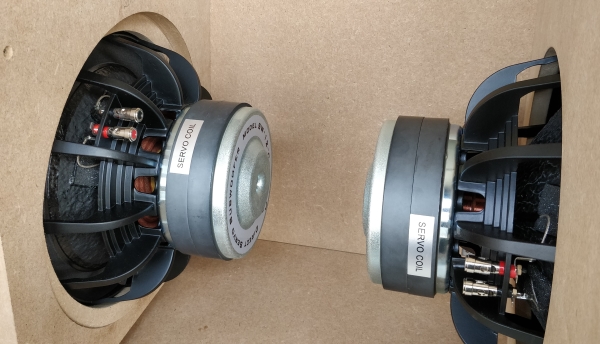

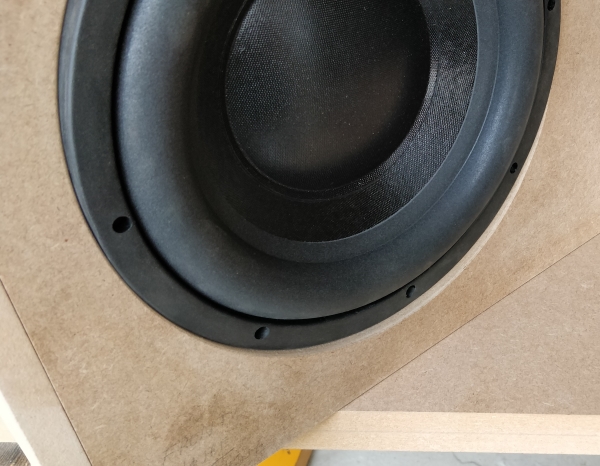

Her ses, hvordan basenheden i den skrå flade nærmest "vokser" ud af kabinettet:

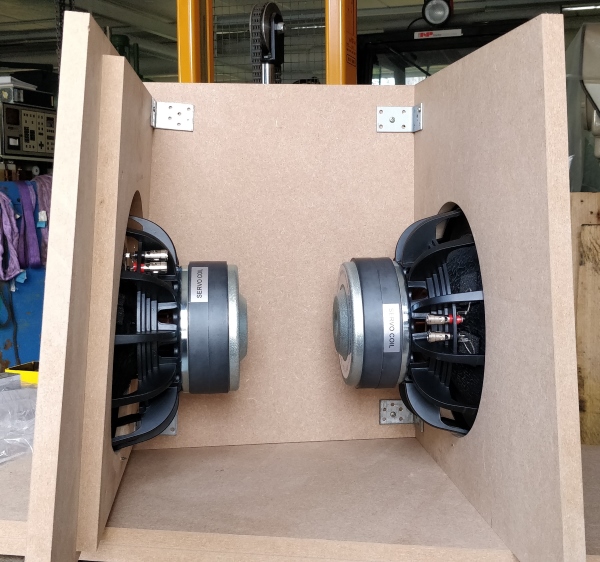

På trods af det noget vidvinklede billede kan det nok ses, at enhederne sidder pænt i forhold til hinanden:



Indvendig detalje af den skråtstillede enhed:



Lige nu er jeg i gang med at tilpasse bunden til dette kabinet, hvor både sidekant og bagkant skal vinkles for at passe med de skrå side- og bagplader

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 11 Oktober 2023 kl. 10:53 | IP-adresse registreret Citér Aksa

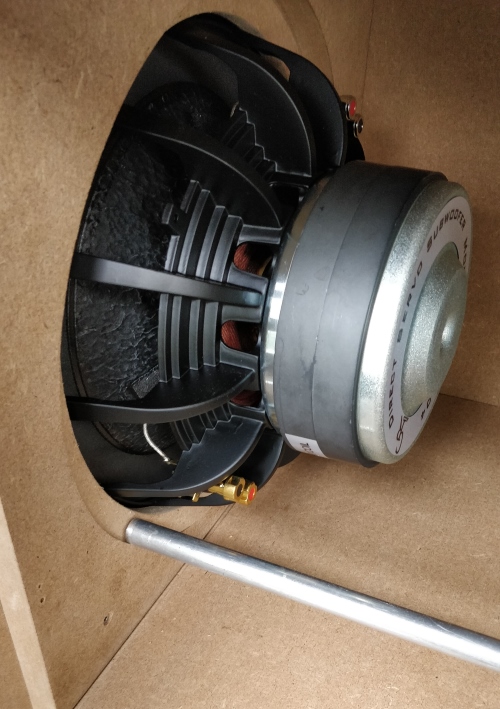

Basenhederne bliver sat op med alu-stænger mellem dem. Alu-stængerne bliver forsynet med gevind i begge ender, således at boltene blot går igennem kabinetsiderne og spænder basenhederne fast til hinanden og samtidig giver en fantastisk afstivning af kabinettet. Eksempel:



Enhederne har 8 bolthuller, så det bliver en heftig afstivning!

Der bliver naturligvis sørget for dæmpning af alu-stængerne, så de ikke ringer

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

dumbo
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 03 April 2003
Lokalitet: Østjylland
Status: Offline
Indlæg: 2279
Sendt: 11 Oktober 2023 kl. 20:13 | IP-adresse registreret Citér dumbo

Det ser skidegodt ud Aksa, følger spændt med på sidelinien
Til top Vis dumbo's Profil Søg efter andre indlæg skrevet af dumbo Besøg dumbo's Websted

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 12 Oktober 2023 kl. 10:28 | IP-adresse registreret Citér Aksa

dumbo skrev:
Det ser skidegodt ud Aksa, følger spændt med på sidelinien


Jeg takker

Det går desværre lidt langsomt, både fordi jeg ikke har mulighed for at komme på værkstedet hver dag og fordi jeg eksperimenterer lidt undervejs, men sådan skal det være - det er jo en del af det sjove ved at bygge selv

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 12 Oktober 2023 kl. 13:02 | IP-adresse registreret Citér Aksa

Jeg skal også lige nævne, at udover alu-stængerne mellem basenhederne, så har jeg også planlagt et par andre afstivninger af baskabinetterne, som allerede nu vejer godt til (jeg dog ikke vejet kabinettet på det nuværende stadie - dvs. uden ekstra afstivninger - endnu)!

Basenhederne vejer ca. 11 kg stykket, hvilket nok gør, at de færdige baskabinetter med enheder ender med en kampvægt omkring de 50 kg stykket

Mere - hvis jeg som planlagt laver en slutfase, hvor kabinetterne forsynes med forplader af aluminium uden på MDF'en!

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 03 November 2023 kl. 09:19 | IP-adresse registreret Citér Aksa

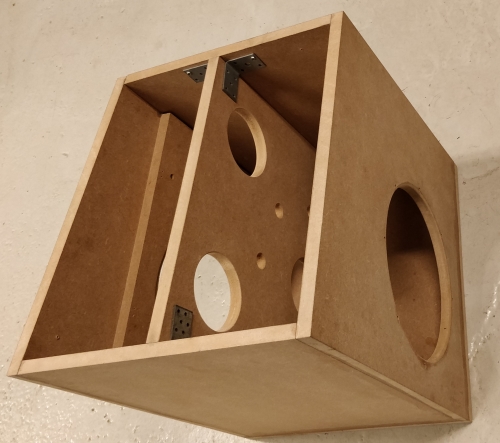

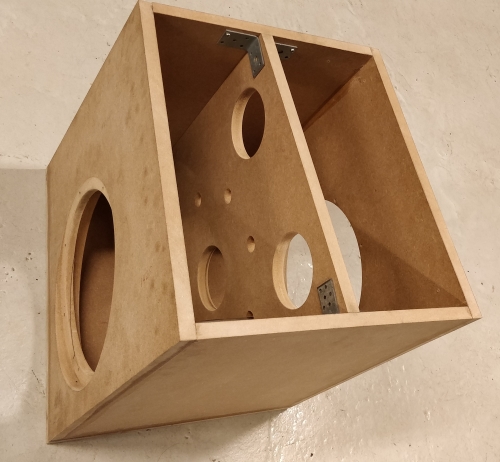

Det første baskabinet nærmer sig nu færdiggørelse. Grundkabinettet er samlet med god, gammeldags snedkerlim i de rette mængder, og den store indvendige afstivning i midten er tilpasset, men endnu ikke limet i. Vinkelbeslagene er monteret for at holde afstivningen på plads, når den skal limes - de bliver fjernet, når limen er hærdet





Men hov, der mangler jo en bagplade! Jep - og det er helt bevidst

Bagpladen kommer selvfølgelig, men det er altså nemmere at rode med alu-afstivningerne mellem enhederne, når bagpladen ikke er monteret

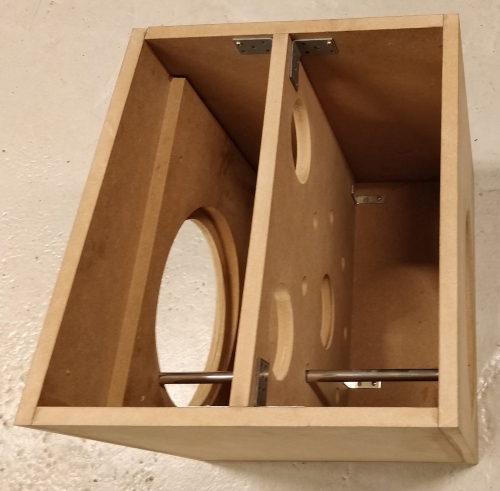

Afstivningerne mellem enhederne er lavet af 16 mm rundstang i massiv aluminium. Afstivningerne er tilpasset, så de lige præcis sidder i klemme mellem de indvendige sider af kabinettet. Alle afstivninger er lige lange, hvilket kan lade sig gøre, fordi den skrå kabinetside er fræset indvendigt, så der dannes en lodret flade, hvor afstivningerne rammer

Hver alu-stang har et M5 gevind i begge ender. Der i alt 8 alu-stænger, svarende til de 8 monteringshuller i hver enhed. En 35 mm M5 maskinbolt (unbrako) kommer til at gå fra hvert monteringshul, gennem MDF-pladen og ind i alu-stangen, således at enhederne holdes urokkeligt fast - både i kabinettet og mod hinanden.



Som det også kan anes, så går hver alu-stang igennem et hul i den store afstivning. Når afstivningen er limet i og alu-stængerne er monteret, bliver der fyldt noget dæmpende materiale i hvert hul. Dette vil dæmpe ringninger i alu-stængerne og vibrationer i MDF-pladen.

Ud over de nævnte afstivninger forventer jeg også at montere et par kraftige rundstokke mellem sidepladerne i den bagerste del af kabinettet.

Bagpladen bliver monteret med skruer, således at det bliver muligt efterfølgende at lave justeringer i indmaden, og planen er også at forsyne bagpladen med en justerbar akustisk ventil

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1413
Sendt: 03 November 2023 kl. 11:06 | IP-adresse registreret Citér Meier

Det ser solidt ud

Det bliver spændende at følge dine erfaringer med den akustiske ventil.
Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier

nafollec
Forum Bruger
Forum Bruger


Bruger siden: 02 Januar 2005
Lokalitet: Midtjylland
Status: Offline
Indlæg: 63
Sendt: 03 November 2023 kl. 16:46 | IP-adresse registreret Citér nafollec

Fantastisk godt udført projekt. Jeg ville overveje en skive mellem mdf pladen og alustangen.
Til top Vis nafollec's Profil Søg efter andre indlæg skrevet af nafollec

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1413
Sendt: 04 November 2023 kl. 10:17 | IP-adresse registreret Citér Meier

Skulle der ikke også lidt sand til?

Der var tegnet et sandkammer med - men det kommer måske i topkassen?
Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 04 November 2023 kl. 15:44 | IP-adresse registreret Citér Aksa

Meier skrev:
Det ser solidt ud

Det bliver spændende at følge dine erfaringer med den akustiske ventil.


Det virker også ret solidt, når man skal flytte rundt på det, selv uden enheder og bagplade!

Jeg rigtigt gode erfaringer med akustiske ventiler i mit nuværende system, og det er de erfaringer, jeg vil trække på, når jeg skal konstruere den justerbare akustiske ventil i bassystemet. Jeg regner med at bruge DATS til at måle mig frem til den rette afstemning, og det bliver sjovt at prøve

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 04 November 2023 kl. 15:53 | IP-adresse registreret Citér Aksa

nafollec skrev:
Fantastisk godt udført projekt. Jeg ville overveje en skive mellem mdf pladen og alustangen.

Ja, man kunne godt frygte, at alustængerne ville klemme MDF'en lidt. Det er også derfor, at jeg har valgt en rimeligt stor diameter på stangen. 16 mm er større end de fleste skiver til M5, men selvfølgelig kunne man finde en meget stor skærmskive eller lignede og sætte imellem.

Baseret på de første prøve-sammenspændinger, tror jeg bare ikke, at det bliver nødvendigt. Det er nemlig sådan, at stængerne er lavet lidt for lange, så de sidder rigtigt godt i spænd, så den smule deformation af MDF'en der måtte ske, er der faktisk allerede taget højde for

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 04 November 2023 kl. 17:30 | IP-adresse registreret Citér Aksa

Meier skrev:
Skulle der ikke også lidt sand til?

Der var tegnet et sandkammer med - men det kommer måske i topkassen?


Der er planlagt sandkamre i topkassen, men ikke i baskabinettet, hvor jeg har valgt grundig afstivning i stedet

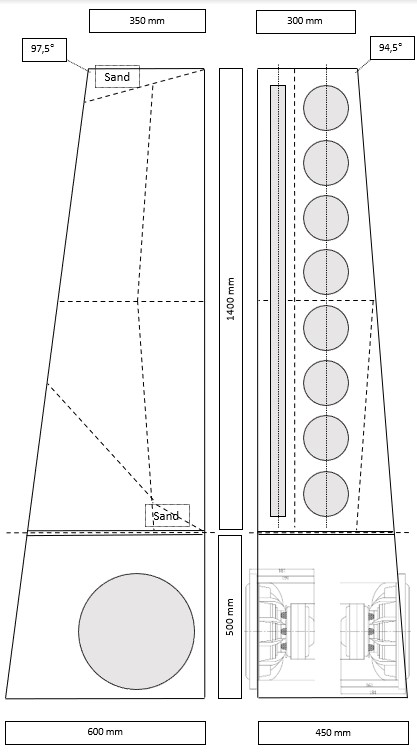

Sandkamre er skitseret her:



Som det ses, er der også skitseret nogle indvendige afstivninger i topkabinettet. Det er dog ikke sikkert, at jeg udformer dem helt som vist, men det er noget, jeg kigger nærmere på, når jeg går i gang med det første topkabinet

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1701
Sendt: 05 November 2023 kl. 13:30 | IP-adresse registreret Citér Aksa

Mens jeg venter på at kunne komme på værkstedet igen, tænker jeg lidt over det endelige design.

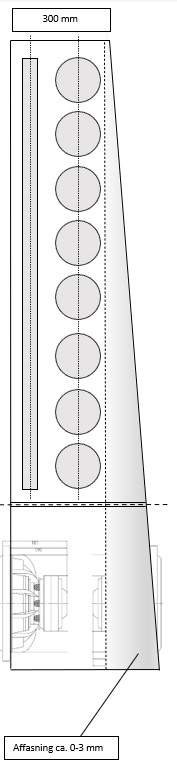

Jeg overvejer at lave en lille affasning af forpladen som vist:



Jeg tænker, at det vil lette designet lidt, men samtidig overvejer jeg også, om sådan en affasning får en lydmæssig betydning?

Hvis nogen har gjort sig erfaringer med dette, hører jeg gerne om det

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Mikkel G
Administrator gruppe
Administrator gruppe
Avatar
Redaktør og Indehaver

Bruger siden: 09 August 2006
Lokalitet: København
Status: Offline
Indlæg: 4469
Sendt: 05 November 2023 kl. 14:34 | IP-adresse registreret Citér Mikkel G

Som jeg har forstået det fra mit eget højtaler-projekt, så har affasning af baflen minimal indflydelse på diffraktion og lyden... baffelstep osv. vil stadig være det samme, bestemt af den samlede bredde af baflen.

Men det kan bestemt lette designet/udseendet



__________________
Mvh, Mikkel
Til top Vis Mikkel G's Profil Søg efter andre indlæg skrevet af Mikkel G


<< Forrige Side af 14 Næste >>
  Indryk indlægOpret nyt emne
Printervenlig udgave Printervenlig udgave

Skift forum
Du kan ikke oprette nye emner i dette forum
Du kan ikke besvare indlæg i dette forum
Du kan ikke slette dine indlæg i dette forum
Du kan ikke redigere dine indlæg i dette forum
Du kan ikke oprette afstemninger i dette forum
Du kan ikke stemme i dette forum

Copyright © 2024 HIFI4ALL.DK - Alle rettigheder forbeholdes
