Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: Equilibrium Enigma Indryk indlægOpret nyt emne
Side af 18
Forfatter
Besked << Forrige emne | Næste emne >>
Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 05 November 2023 kl. 17:06 | IP-adresse registreret Citér Aksa

Mikkel G skrev:

Som jeg har forstået det fra mit eget højtaler-projekt, så har affasning af baflen minimal indflydelse på diffraktion og lyden... baffelstep osv. vil stadig være det samme, bestemt af den samlede bredde af baflen.


Men det kan bestemt lette designet/udseendet


Det er umiddelbart også sådan, jeg har forstået det

Jeg tænker også, at da der er tale om et linesource system, hvor udstrålingen er cylindrisk, at problemer med diffraktion måske er lidt mindre, men det er nu bare et gæt. Jeg har ikke tidligere haft nogen problemer med diffraktion - og ændring af naturlove og akustiske regler holder jeg mig fra

Systemet bliver aktivt og med DSP, så korrektion for baffelstep og andre småting klares der ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 16 November 2023 kl. 08:52 | IP-adresse registreret Citér Aksa

Efter en lille pause i projektet på grund af ferie på værkstedet går det løs igen i morgen

Den store afstivning gennem midten af kabinettet skal limes i, alustængerne skal monteres - og jeg vil nok heller ikke kunne dy mig for at montere begge basenheder

Derefter skal jeg i gang med det andet baskabinet ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1430
Sendt: 17 November 2023 kl. 07:52 | IP-adresse registreret Citér Meier

Spændende - små skridt, men bestemt spændende

Det er jo et lidt anderledes bassystem, så det bliver bestemt interessant at høre om erfaringerne.
Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 18 November 2023 kl. 15:55 | IP-adresse registreret Citér Aksa

Meier skrev:
Spændende - små skridt, men bestemt spændende

Det er jo et lidt anderledes bassystem, så det bliver bestemt interessant at høre om erfaringerne.


Ja, lidt anderledes er det nok

Jeg har dog set en del konstruktioner gennem tiden med back-to-back opsætning af basenhederne, men til gengæld har jeg ikke umiddelbart set nogen, der har benyttet den afstivningsmetode, som jeg benytter her (men derfor kan der jo sagtens være nogen, der har gjort det ).

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 18 November 2023 kl. 16:17 | IP-adresse registreret Citér Aksa

Gårsdagens arbejde gik heldigvis efter planen, og jeg fik limet den store afstivning i:



Efter at have givet limen nogle timer til at tørre, så skulle jeg da lige prøve at montere enhederne





Det er dog tydeligt, at alustængerne - som forventet - ringer en del, når man banker på dem, så jeg fylder hullerne, hvor de går igennem den store afstivning, med noget passende "goo", så de holder op med at snakke med

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 28 November 2023 kl. 08:27 | IP-adresse registreret Citér Aksa

Så er jeg gået i gang med at putte "goo" mellem alustænger og den store afstivning. Jeg havde noget Pattex montagelim/fugemasse kombo liggende, og bortset fra, at det ikke ser så kønt ud, så virker det rigtigt godt, fordi det kan hæfte på stort set alt



Jeg fuger fra begge sider, og det er helt bevidst, at der er trukket goo ud på alustængerne, da det giver øget dæmpning af alustængernes ringning



__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 09 December 2023 kl. 09:41 | IP-adresse registreret Citér Aksa

Jeg blev færdig med at fylde goo i hullerne omkring alustængerne i sidste uge. Det blev nødvendigt at afmontere enhederne for at kunne komme til at fuge omkring de tre nederste stænger, da der simpelthen ikke var plads til at få fugepistolen helt derned med enhederne monteret

Som forventet gav fugningen en nærmest fuldstændig dæmpning af alustængernes ringning, så ideen var god nok

Julen og den deraf følgende travlhed på forskellige fronter presser sig på, men jeg håber på at komme i gang med at lave det andet baskabinet snart, samtidig med at jeg overvejer, hvordan jeg helt præcis vil lave bagpladen - og der skal også lige lidt ekstra afstivninger i det første kabinet ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

janils
Branchemedlem
Branchemedlem
Avatar
Pladespilleren.dk

Bruger siden: 02 Januar 2004
Lokalitet: Stor-København
Status: Offline
Indlæg: 3096
Sendt: 10 December 2023 kl. 18:46 | IP-adresse registreret Citér janils

Beundringsværdigt projekt og jeg er helt sikker på at bassystemet har tilstrækkeligt med afstivninger. Jeg undrer mig bare lidt over det med
"selvsving". Stavene er vel ca. 20 cm, hvor de er længst. Det vil sige, at de evt. kan svinge vedvs- 1700 Hz. Hvalvbølgefreknsen er så over 4kHz.

Noget helt andet er. Hvad skulle slå den resonans an? Bassystemet skal vel næppe højere end 200-300 Hz. Endelig ville en evt. utopisk resonasn
være inde i kabinettet og have meget svært ved at komme ud. Hvis den ville være der, er lydtrykket så højt at alt ville for ælængst er overdøbet af
grundfrekvenserne.

Med andre ord ... DER ER IKKE NOGEN HØJFREKVENS RESONANSPROBLENER I METALSTAVENE!

Jeg tror dog du får en imponerende basgenivelse - ingen tvivl om det!


__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......
Til top Vis janils's Profil Søg efter andre indlæg skrevet af janils Besøg janils's Websted

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 11 December 2023 kl. 08:36 | IP-adresse registreret Citér Aksa

janils skrev:
Beundringsværdigt projekt og jeg er helt sikker på at bassystemet har tilstrækkeligt med afstivninger. Jeg undrer mig bare lidt over det med
"selvsving". Stavene er vel ca. 20 cm, hvor de er længst. Det vil sige, at de evt. kan svinge vedvs- 1700 Hz. Hvalvbølgefreknsen er så over 4kHz.

Noget helt andet er. Hvad skulle slå den resonans an? Bassystemet skal vel næppe højere end 200-300 Hz. Endelig ville en evt. utopisk resonasn
være inde i kabinettet og have meget svært ved at komme ud. Hvis den ville være der, er lydtrykket så højt at alt ville for ælængst er overdøbet af
grundfrekvenserne.

Med andre ord ... DER ER IKKE NOGEN HØJFREKVENS RESONANSPROBLENER I METALSTAVENE!

Jeg tror dog du får en imponerende basgenivelse - ingen tvivl om det!

Teoretisk set har du ret

Jeg forventer at dele bassystemet ved ca. 150 Hz, og alustængerne vil ikke kunne sættes i svingninger ved den frekvens - i hvert fald ikke direkte.

Det var faktisk en akustiker, der anbefalede mig at dæmpe alustængerne yderligere end blot med nogle gode klatter goo i hullerne i den centrale plade, formentlig med tanke på, at der kunne opstå multipla af de iboende frekvenser i kabinettet, og da jeg alligevel havde gang i fugepistolen, var det jo nemt at trække nogle striber goo lidt ud på stængerne på hver side af pladen

Jeg må lige spørge lidt mere ind til hans input, næste gang jeg taler med ham ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 18 December 2023 kl. 13:35 | IP-adresse registreret Citér Aksa

Lidt mere om dæmpning af resonanser i metalstænger:

Selv om man deler en højttalerenhed ved en given frekvens, så har selv de bedste højttalerenheder "unoder" i form af f.eks. membranopbrud, ulineariteter i ophæng osv. Og selv med meget stejle aktive delefiltre, så er filtreringen ikke uendeligt stejl.

Der er med andre ord ingen garanti for, at der ikke forekommer højere frekvenser i kabinettet, end hvad filtreringen diktererer.

Når alt ovenstående er sagt, så er det også klart, at eventuelle ulineære fænomener vil forekomme ved lave niveauer, der vil blive overskygget af lydtrykket i kabnettet. Men der er tale om forvrængning. Enhver form for forvrængning i et system, der skal gengive lyd så præcist og ufarvet som muligt, er uønsket.

Ovenstående er baseret på, hvad en god ven, som er uddannet inden for akustik, siger om emnet ...

Alustængerne, som jeg benytter, er af massiv aluminium, ca. 40 cm lange og 16 mm tykke og havde inden dæmpning en ganske flot tone. Jeg fik dog ikke målt frekvensen, men der var ikke tale om højfrekvens

Det ville nok kræve nogle lidt mere avancerede forsøg, end jeg er i stand til at foranstalte, for at finde ud af, om stængerne rent faktisk ville blive sat i svingninger i min konstruktion - og jeg går ud fra et "better safe than sorry" princip i mit byg, så jeg er ikke ked af at have give alustængerne lidt ekstra goo

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1430
Sendt: 19 December 2023 kl. 09:34 | IP-adresse registreret Citér Meier

Det er vel netop en af de gode ting ved selvbyg?

Man kan få lov til at lave nogen af de små detaljer, som ikke nødvendigvis gør en kæmpe forskel - men giver en stor tilfredshed
Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 19 December 2023 kl. 15:44 | IP-adresse registreret Citér Aksa

Meier skrev:
Det er vel netop en af de gode ting ved selvbyg?

Man kan få lov til at lave nogen af de små detaljer, som ikke nødvendigvis gør en kæmpe forskel - men giver en stor tilfredshed

Jeg kan ikke være mere enig!

Og så giver summen af alle de små ekstra detaljer også bedre lyd!

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 01 Januar 2024 kl. 12:23 | IP-adresse registreret Citér Aksa

Et nyt år er startet - og en del af de ting, der sinkede Equilibrium Enigma projektet sidste år, er klaret

Jeg satser derfor på at kunne sætte tempoet lidt op og vil såvidt muligt lægge et par dage hver uge på værkstedet!

Første "arbejdsdag" er imorgen, hvor vil gå i gang med at bygge baskabinet nr. 2

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1430
Sendt: 01 Januar 2024 kl. 19:29 | IP-adresse registreret Citér Meier

Det var da en god nyhed her i 2024

Processen er jo spændende så smid gerne nogle billeder i tråden.

God byggelyst.
Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 01 Januar 2024 kl. 20:20 | IP-adresse registreret Citér Aksa

Meier skrev:
Det var da en god nyhed her i 2024

Processen er jo spændende så smid gerne nogle billeder i tråden.

God byggelyst.


Der kommer helt sikkert billeder, så snart der er noget at tage billeder af ....

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 03 Januar 2024 kl. 09:16 | IP-adresse registreret Citér Aksa

Arbejdet med baskabinet nr. 2 skred fint frem i går

På grund af udformningen af kabinettet med en skrå sideplade og en skrå bagplade var der behov for stor omhyggelighed med smig og skrå afskæringer, men det lykkedes vist ret godt (det vil vise sig, når jeg forhåbentlig kan begynde samling en af de kommende dage)

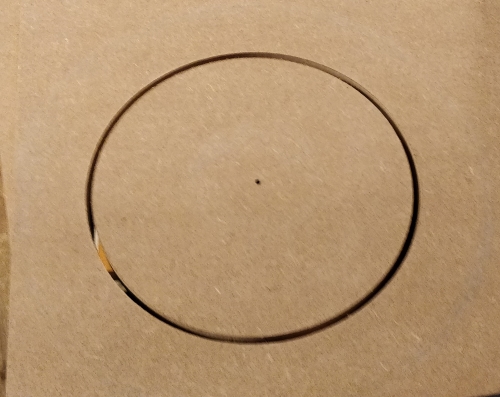

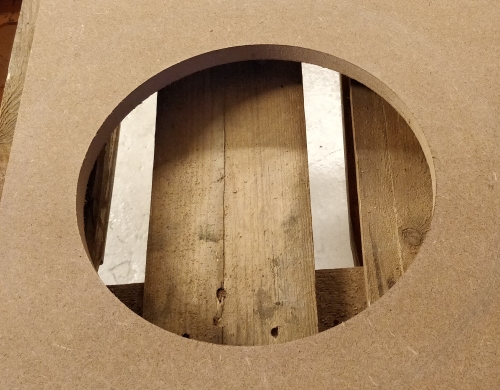

Jeg manglede også at lave hullet til basenheden i den lodrette side, men det blev også klaret:

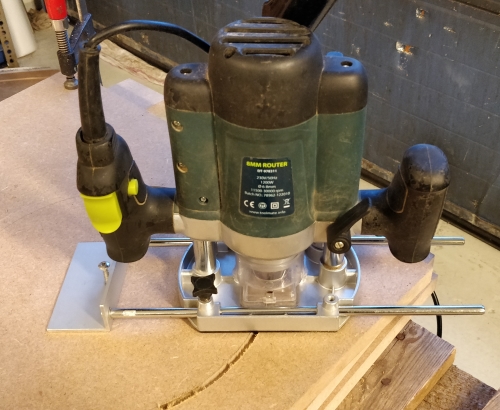

Som det ses, så har jeg lavet et cirkelstyr ud af det sidestyr, der fulgte med min overfræser. Jeg udskiftede blot selve styrepladen med et stykke vinkelaluminium, som blev skruet ind i styrestængerne, og som fik et passende hul til centerstyr. Det virker fremragende

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 07 Januar 2024 kl. 16:38 | IP-adresse registreret Citér Aksa

Baskabinet nr. 2 kom et skridt videre i torsdags, og alle plader er nu tilskåret og klar til samling.

Jeg nåede også at lave en prøvesamling (holdt sammen med vinkelbeslag indvendigt), og alt så fint ud, så ved næste værkstedsbesøg skal der limes

Tiden var lidt knap, så jeg nåede ikke at tage nogen billeder, men de kommer ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 10 Januar 2024 kl. 10:25 | IP-adresse registreret Citér Aksa

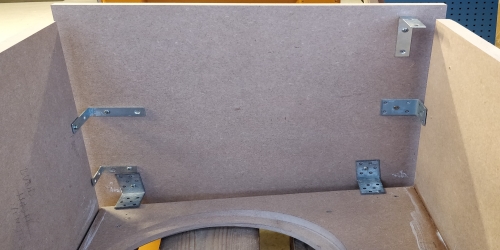

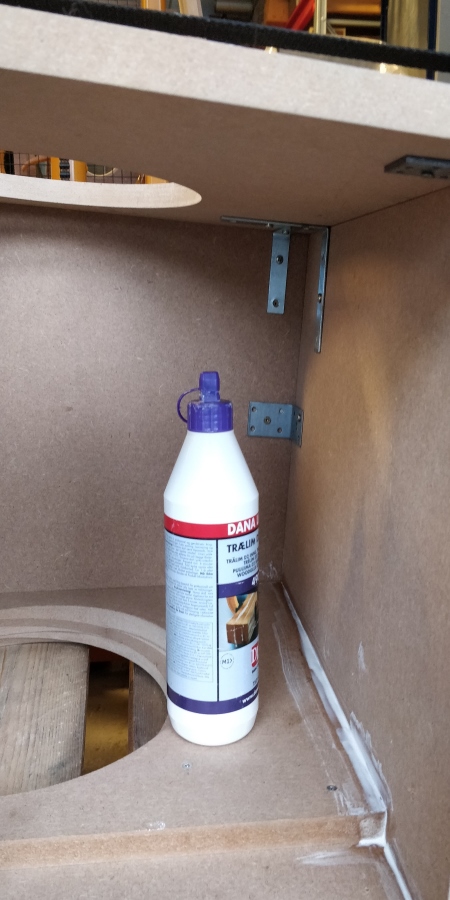

Så er der gang i limning af baskabinet nr. 2. Som det ses, bruger jeg indvendigt monterede vinkelbeslag til at at styre pladerne under samling. De bliver selvfølgelig fjernet, når limprocessen er overstået





Pladerne bliver holdt på plads af spændremme under limningen (se billede lidt længe oppe i tråden, hvilket virker rigtigt godt

Jeg skal have lavet en lille finjustering, før forpladen kan limes på, hvorefter jeg skal have lavet og isat midterafstivningen og alustængerne, og så er baskabinetterne sådan set klar. Jeg venter bevidst med at lave bagplader til baskabinetterne, da jeg ikke er helt enig med mig selv om, hvordan de justerbare akustiske ventiler skal konstrueres. De ekstra afstivninger med rundstokke kommer også senere ...

Jeg håber på så småt at kunne gå i gang med det første topkabinet i slutningen af næste uge

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1774
Sendt: 18 Januar 2024 kl. 10:31 | IP-adresse registreret Citér Aksa

I går fik jeg limet baskabinet nr. 2 færdigt (hovedkabinettet). Det får så lov til at tørre grundigt til starten af næste uge, hvor jeg skal have lavet den store midterafstivning, da jeg ikke har mulighed for at komme på værkstedet mere i denne uge

Derefter skal der laves alustænger til afstivningerne, og når de to ting er klar, kan jeg komme i gang med topkabinetterne

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1430
Sendt: 20 Januar 2024 kl. 19:10 | IP-adresse registreret Citér Meier

Det bliver sjovt at se de to baskasser ved siden af hinanden.

Så kan man da begynde at forestille sig det færdige resultat
Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier


<< Forrige Side af 18 Næste >>
  Indryk indlægOpret nyt emne
Printervenlig udgave Printervenlig udgave

Skift forum
Du kan ikke oprette nye emner i dette forum
Du kan ikke besvare indlæg i dette forum
Du kan ikke slette dine indlæg i dette forum
Du kan ikke redigere dine indlæg i dette forum
Du kan ikke oprette afstemninger i dette forum
Du kan ikke stemme i dette forum

Copyright © 2024 HIFI4ALL.DK - Alle rettigheder forbeholdes
