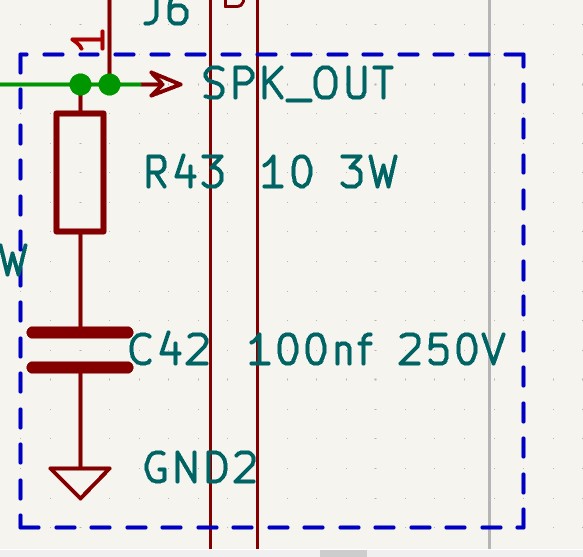

Lad os antage at zobel er konstrueret jf diagrammet: en klassisk 10ohm/100nf fra udgangen til stel.
Hvor meget påvirker dette lyden fra forstærkeren?



Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Med en udgangsimpedans på din konstruktion på under 0,01 Ohm er svaret “ingenting”. Formålet er vel også at lægge en
dæmper på risikoen for højfrekvent selvsving i megahertz-området.

Kaj. skrev: Med en udgangsimpedans på din konstruktion på under 0,01 Ohm er svaret “ingenting”. Formålet er vel også at lægge en dæmper på risikoen for højfrekvent selvsving i megahertz-området.

Spørgsmålet kommer efter en kommentar i en anden tråd, og ingen
kritik heraf, men jeg kan SIMPELTHEN IKKE HØRE DET FILTER! Dit
indlæg forklarer hvorfor. Tak



__________________
Amodded // Acurus & Aragon rebuild and modifications

Zobelfilteret kan være med til at redde forstærkeren fra at dø, som konsekvens af selvsving.
Nu ved jeg godt du har styr på den del af udviklingsarbejdet.

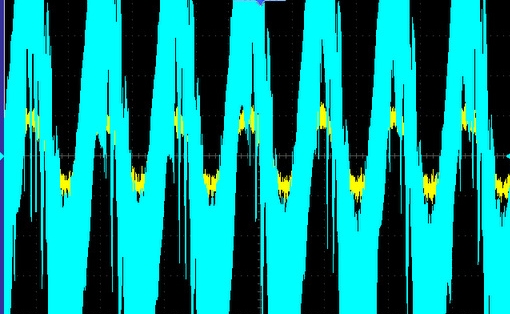

Her er et oscilloskopbillede fra en forstærker jeg reddede for en, som ikke havde udstyr til opgaven.
Forstærkeren opførte sig underligt var udgangspunktet. Så et Zobelfilter og et par andre tiltag løste opgaven.
Her en 192kHz sinus overlejret med et i megehertz-området selvskabt selvsving.

Det ligner næsten min første øvelse med opamp i modkoblingen.
Selvsving over 1mio Hz, men særdeles destruktiv!

__________________
Amodded // Acurus & Aragon rebuild and modifications

Helt specifik jf ovenstående:1.4MHz selvsving ved øvelse på en DC-
servo. Da det var værst cuttede servoen hele den negative rail og
sendte det til den positive rail. Heldigvis under "test forhold", så min
strømforsyning lukkede af, ellers var testprintet død under øvelsen

__________________
Amodded // Acurus & Aragon rebuild and modifications

hcpowerinc skrev: Kaj. skrev: Med en udgangsimpedans på din konstruktion på under 0,01 Ohm er svaret “ingenting”. Formålet er vel også at lægge en dæmper på risikoen for højfrekvent selvsving i megahertz-området. Spørgsmålet kommer efter en kommentar i en anden tråd, og ingen kritik heraf, men jeg kan SIMPELTHEN IKKE HØRE DET FILTER! Dit indlæg forklarer hvorfor. Tak

Det var zobel filter med serie induktion jeg refererede til og ingen kritik herfra :-)

__________________
Rør med følelse og horn i panden :-)

Det zobel filter du viser sidder stadig med forbindelse til modkoblingen så jeg mener som Kaj, absolut ingen forskel i lyd. Zobel med induktion
er en ekstra serie komponent efter modkoblingen....... og hvem ved hvad...... med lyden..

__________________
Rør med følelse og horn i panden :-)

Modtaget. Jeg er heller ikke fan af den induktive løsning :)

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Specielt ved Diy under udvikling er det rart med en nødbremse. Selvsving kan opstå i selv de dyreste forstærkere hvis tilsluttet
grej, kabler, kapaciteter, impedanser, luftfugtighed og temperatur ændres eller ikke passer sammen. Så hellere et Zobel filter i
udgangen. Er man i tvivl om lyden påvirkes af det viste Zobel filter er det nemt at fjerne forbindelsen til filteret ;-)
