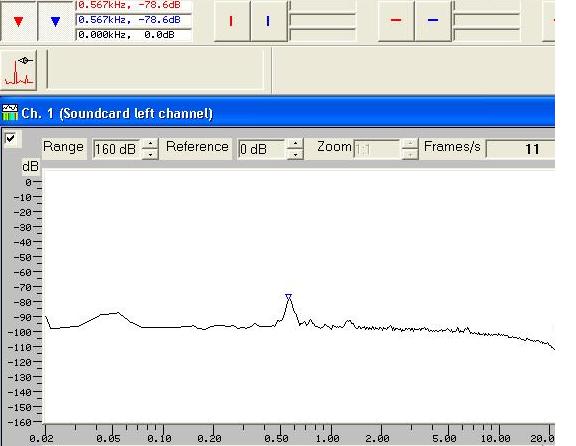

Her er første måling. målingen er taget på siden af min højttaler. der bliver spillet white noise

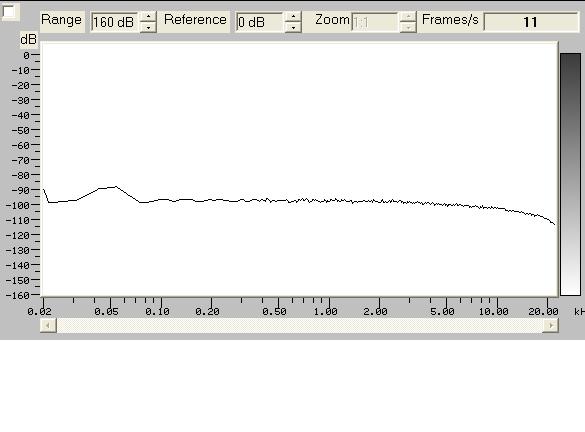

Her er lige for en god ordens skyld referencen når der ikke spilles


Næste project bliver formedentligt at måle på lidt forskellig afkobling..

Jeg skrev lige her under mit anlæg fordi der er mulighed for at uploade billeder..

For at få en ide om hvad dette drejer sig om kan der læses her :

http://www.hifi4all.dk/forum/forum_posts.asp?TID=11350& ;PN=1


__________________
Mvh Lennart

Nyt DIY system under opbygning...

cool, selvom der er en ordentlig pukkel ved 500 Hz. Havde selv en gang et projekt i tankerne med et 12 kanals lydkort og 12 piezoelektriske mikrofoner, det er dog ikke blevet til noget. Havde også lånt en bog omkring vibrationer, men biblioteket fik lavet moget rod i fjernlånet og sendte den retur samme dag den kom hjem (havde ventet 2 måneder).

Fedt at se du har gang i projektet.

Kjeldsen skrev: cool, selvom der er en ordentlig pukkel ved 500 Hz. Havde selv en gang et projekt i tankerne med et 12 kanals lydkort og 12 piezoelektriske mikrofoner, det er dog ikke blevet til noget. Havde også lånt en bog omkring vibrationer, men biblioteket fik lavet moget rod i fjernlånet og sendte den retur samme dag den kom hjem (havde ventet 2 måneder). Fedt at se du har gang i projektet.

Målingerne skal nok blive bedre hen af vejen. 1. opstilling var lidt tvivlsomt monteret med gaffatape. Jeg skal lige have fundet en bedre måde til montering.. Der skal sandsynligvis limes en plade på acc. met. så den kan sættes bedre fast.

Børnene var også gået i seng så jeg kunne ikke spille forfærdeligt højt.

Det skal lige nævnes at siden på højtaleren er lavet af en sandwich med 25mm mdf->25mm sand -> 25mm mdf..  Så vibrationerne her er meget begrænsede.. Jeg kan ikke faktisk ikke rigtigt mærke dem.

Bagpladen vibrerer lidt mere for her er der kun 50mm mdf, jeg vil nok prøve at lave en sammenlignende måling her.

Men ummidelbart ser det ikke for godt ud med puklen ved de 500hz.



__________________
Mvh Lennart

Nyt DIY system under opbygning...

Kjeldsen skrev: cool, selvom der er en ordentlig pukkel ved 500 Hz. Havde selv en gang et projekt i tankerne med et 12 kanals lydkort og 12 piezoelektriske mikrofoner, det er dog ikke blevet til noget. Havde også lånt en bog omkring vibrationer, men biblioteket fik lavet moget rod i fjernlånet og sendte den retur samme dag den kom hjem (havde ventet 2 måneder). Fedt at se du har gang i projektet.

Hej igen.

Det lyder som et seriøst project du havde gang i. Var det meningen at du ville danne et slags 3D analyse vibrationerne ? Eller hvorfor grunden til de mange microfoner ?

Jeg undrer mig egentlig lidt over den store pukkel ved 500hz. Jeg spekulerer lidt på om det måske erer trægulvet som vibrerer..

Så jeg må også hellere få lavet nogle målinger på gulvet .

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Bogen om vibrationer havde jeg håbet ville give indblik i hvorledes analysen skulle foregå. Antallet af mikrofoner, skulle være med til at gøre arbejdet lettere.

Jeg ville have placeret 6 mikrofoner forskellige steder på kabinettet, for at kunne måle vibrationer på front, sider og bag uden at skulle flytte mikrofoner hele tiden. Det burde også kunne give rimelige gittermålinger hvis alle mics placeres på samme side. Det kunne være sjov at se hvordan forskellige materialers vibrationsmønster er (tung, stiv, matrix mv.)

Nye tanker går på at måle hvordan responstiden påvirkes af forskellige kabinettyper, og om forskellige frekvensområder påvirkes forskelligt. Jeg ved dog ikke meget på det teoretiske plan, så der skal en del studeren til først.

Projektet er ikke glemt endnu, jeg skal bare lige finde tid (en sommerferie måske).

Her er lidt nybagte målinger :Målingerne er alle taget med samme styrke..

Diskant med sorbetane fødder under kabinet : Diskantkabinet er lavet af 25mm mdf fyldt op med sand.

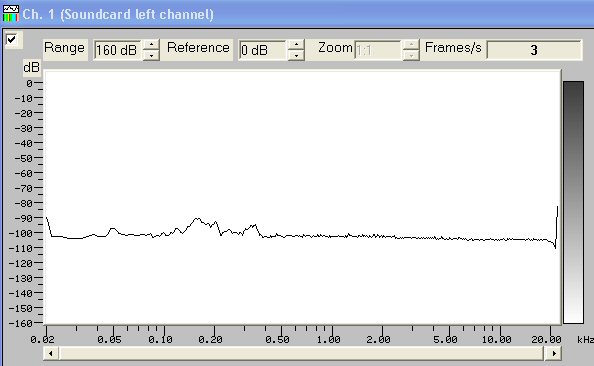

Diskant uden sorbetane

Trægulv ved siden af højttaler (25-30mm fyrgulv):

Der er en del vibrationer i gulvet, så jeg ligger lige lidt acustilux under højttaleren(jeg havde ikke andet ved hånden):

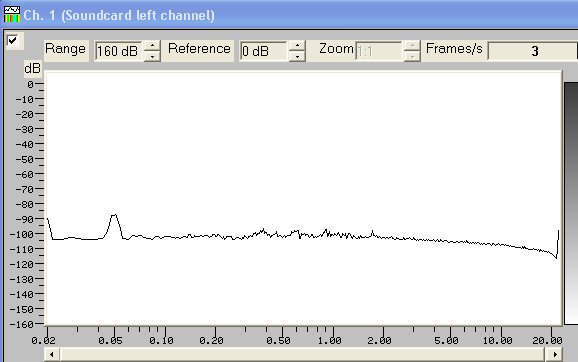

Gulv med acustilux under Ht :

Måling side af ht : Siden består af 25mm mdf, 25mm sand, 25mm mdf.

Måling bag : pladen er her 50mm mdf.

Måling front : 125mm mdf

Sammenlignende måling på Prosonic28". Signalet her er lokalnyhederne Nord aspillet ved yderst moderat styrke: godstykkelse 1mm plastik tror jeg.



Det ser ud til at værktøjet kan bruges.. Toppene skal væk, og jeg skal finde noget egnet dæmoning til at ligge under højttalerne.. Sorbetane ser effektivt ud

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Ingen kommentarer til målingerne ?

Det ser ud til at resonansen ved omkring 350Hz er styg.. Den går igen i alle målinger i større eller mindre grad..

Se ud til at det er bagpladen der er "synderen", her er puklen tydeligst.

Designet på højttalerne er lidt svært at gøre noget ved nu, men jeg tror at det bliver et nyttigt værktøj til næste konstruktion..

Det optimale må vel være jævnt fordelte resonanser ?

Jeg tror lige at jeg også vil lave nogle impuls målinger så jeg kan se om der er forskel på hvor hurtigt lyden dør ud.. Jeg forventer at sidepladerne med sand klarer sig bedst her.. Men vi får at se..

Hvis der er andre som har lyst til at lege med et accelerometer, kan i bare sige til så laver jeg et eksemplar mere, som bliver stillet frit til rådighed for Hifi4all.



__________________
Mvh Lennart

Nyt DIY system under opbygning...

LGrau skrev: Hvis der er andre som har lyst til at lege med et accelerometer, kan i bare sige til så laver jeg et eksemplar mere, som bliver stillet frit til rådighed for Hifi4all.

Til!


/U.

__________________
DIY-blog

CarrotMan skrev: LGrau skrev: Hvis der er andre som har lyst til at lege med et accelerometer, kan i bare sige til så laver jeg et eksemplar mere, som bliver stillet frit til rådighed for Hifi4all. Til! /U.

Det er bare iorden.

Jeg vil lige få fremstillet et eksemplar mere hurtigst muligt .

Skal du bare lege lidt, eller har du et aktuelt projekt i tankerne ?

Jeg ved ikke helt hvordan vi holder styr på hvor acc. meteret befinder sig men kan man ikke bare skriver et indlæg her hvis den sendes videre ?

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Prøv den på AR's 'sticks'

Macwerk skrev: Prøv den på AR's 'sticks'

Jeg ved ikke rigtigt om det går.. Den kan kun klare udsving op til +-2G, jeg kunne da forestille mig at en måling i toppen af tændstikkerne kunne få accelerometeret til at gå i knæ

__________________
Mvh Lennart

Nyt DIY system under opbygning...

LGrau skrev: Skal du bare lege lidt, eller har du et aktuelt projekt i tankerne ?

Både og. Jeg skal lige prøve det først og så har jeg et "projekt" i
tankerne


/U.

__________________
DIY-blog

Hej Lennart.

Som vanligt er det et relevant og yderst interessant emne du har kastet dig over.

Det kunne være fedt at måle mange forskellige typer fødder og spikes og sammenligne de lyttemæssige resultater med resultaterne fra målingerne. I den rækkefølge.

Jeg har sd-fødder, cold-rays, gummifødder og nogen af kork. Skal vi prøve ????

__________________
Hvis kunst kræver engagement; Er moderne musik dermed kunst?

CarrotMan skrev: LGrau skrev: Hvis der er andre som har lyst til at lege med et accelerometer, kan i bare sige til så laver jeg et eksemplar mere, som bliver stillet frit til rådighed for Hifi4all. Til! /U.

Også mig - TIL

Jeg bor også i Nordjylland - Aalborg... og jeg har CLIO.

Så kan jeg endelig finde ud af om jeg skal have spikes eller SD-fødder

Hvad skal du ha´for sådan et acc-meter ?

HIlsen

Nørd

Nørd skrev: CarrotMan skrev: LGrau skrev: Hvis der er andre som har lyst til at lege med et accelerometer, kan i bare sige til så laver jeg et eksemplar mere, som bliver stillet frit til rådighed for Hifi4all. Til! /U. Også mig - TIL Jeg bor også i Nordjylland - Aalborg... og jeg har CLIO. Så kan jeg endelig finde ud af om jeg skal have spikes eller SD-fødder Hvad skal du ha´for sådan et acc-meter ? HIlsen Nørd

Hej Nørd.

Jeg sælger dem ikke.

Jeg har kun 2 og vil gerne beholde den ene selv .

Jeg har bare bestilt dem som samples ved Analog devices. Prisen på hjemmesiden er ca 4$.

Den anden som jeg sender til Carrotman i første omgang, må i deles om.

Men det kunne da være at jeg kunne smutte forbi en dag så kunne du jo bare låne mit eksemplar.. Jeg kunne da godt tænke mig at se om den kan bruges sammen med CLIO.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

troelskn skrev: Hej Lennart. Som vanligt er det et relevant og yderst interessant emne du har kastet dig over. Det kunne være fedt at måle mange forskellige typer fødder og spikes og sammenligne de lyttemæssige resultater med resultaterne fra målingerne. I den rækkefølge. Jeg har sd-fødder, cold-rays, gummifødder og nogen af kork. Skal vi prøve ????

Jamen det er da en udmærket ide, med en lytteseance. kombineret med målinger.

Lytningen skal nok foretages først så man ikke "snyder" sig selv, og forventer at de bedste målinger giver bedst lyd.

Er fødderne til højttalere eller apparater ?
