Efter lang tids eksperimenteren, begynder pladespilleren endeligt at tage form.

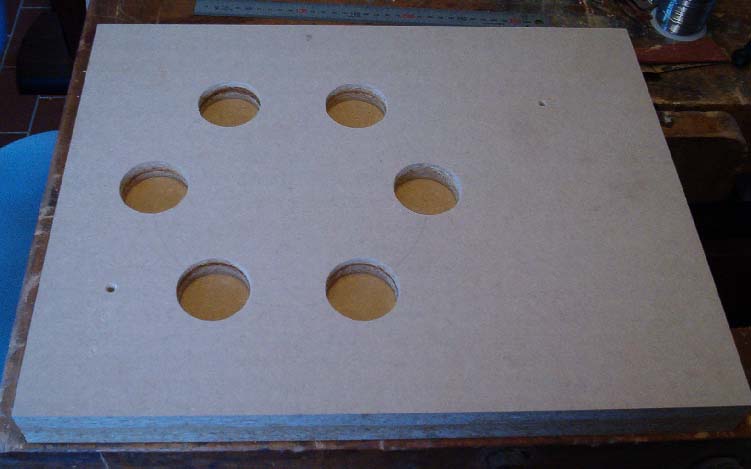

Efter mange forsøg med forskellige materialer i sandvits konstruktioner og konstruktioner med kun et materiale, er jeg kommet frem til at en tyk og kraftig plint i ren spåndplade med sandkamre, er det der lyder af mindst.

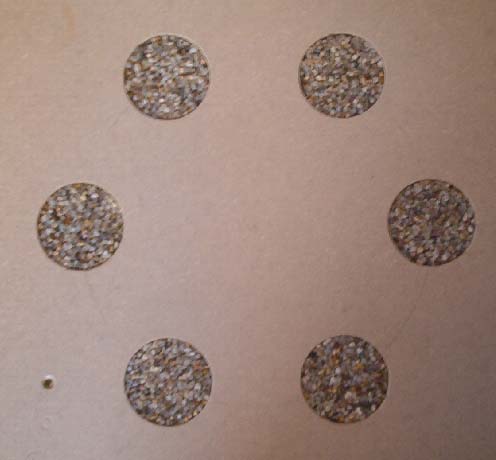

Det er en forholdsvis grovkornet type ovntøret sand, kornstørelsen er 1,7 - 2,5 mm. dette betyder at sandkornene ikke bliver rystet sammen med tiden, og dermed mister deres virkning.

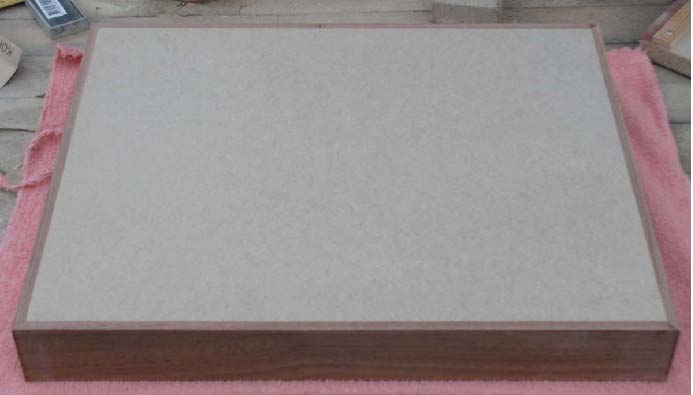

plinten er 57mm tyk svarrende til 3 spåndpladers tykkelse, siderne blev belagt med en 8mm tyk træramme.

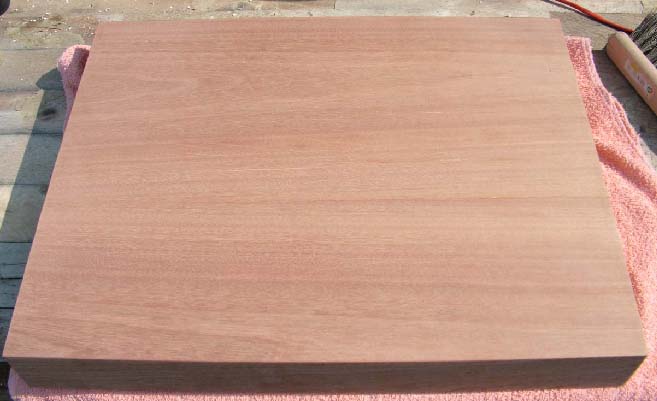

Herefter blev plinten fineret på både over- og undersiden, dette er vigtigt for at plinten ikke med tiden skal slå sig.

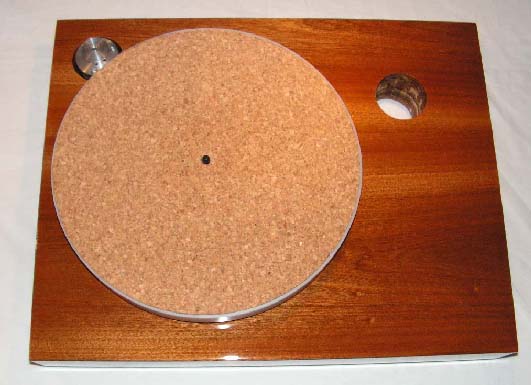

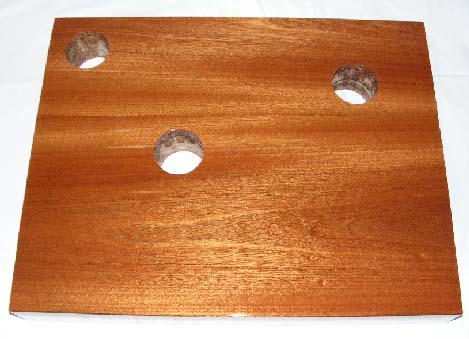

Efter 7 ganges lakering og udboring af huller til motorhus, leje og armbasen, så begynder det lidt at ligne noget.

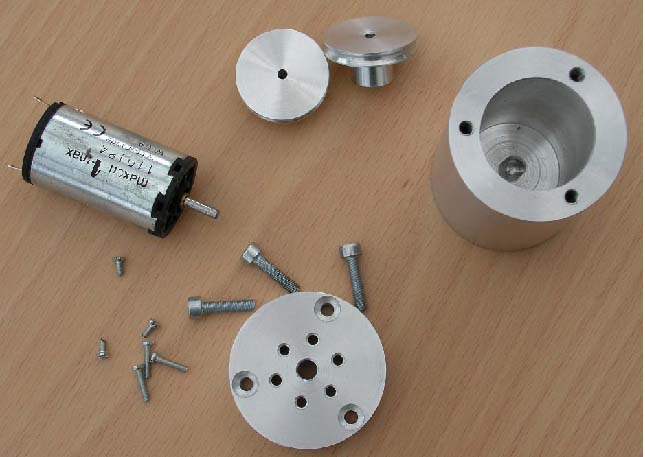

Motorhuset til Maxon motoren som skal drive værket.

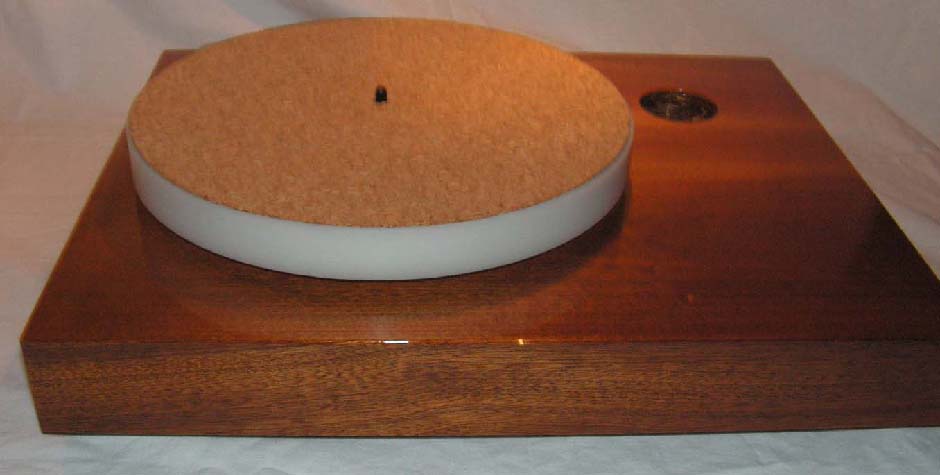

Her er der monteret en 30mm akryl pladetallerken, den skal senere udskiftes med en 60mm akryl tallerken.

Motorhuset ses i baggrunden, krafterne fra denne skal overføres med en tandtråd.

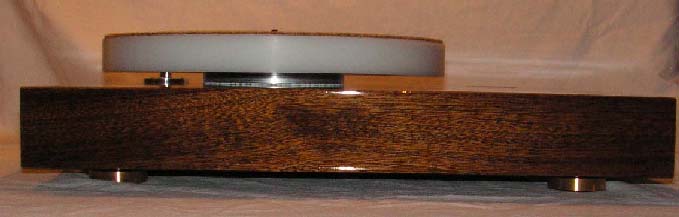

her kan man se fødderne, men det er kun toppen af isbjerget, for skjult oppe i plinten, er der monteret 5 kg's maskin dæmpefødder.

Skal have lavet armbasen i løbet af ugen, og så skal dyret justeres og prøvekøres. Vender tilbage med flere fotos når der er lyd på.

Mvh Gorm

Wow, det ser virkelig flot ud! Motordelene, er det nogen du selv har fræset eller er de købt?

__________________
Mvh
Lars P. Madsen

Hej Gorm
Virkelig flot arbejde du har fået lavet der. Man kan se, at det hele er gennemtænkt.
Smart detalje med fødderne.. Hvad er vægten rendt op i??
Hvilken arm og PU skal der på, når den engang er færdig???

mvh

sh*tt .. hvor er det fedt !! Fede foto - hvad brugte du af leje og pladetalerken og hvad med styring til motor ?

Jeg glæder mig til at høre om den lyder godt - kan vi ikke se foto af leje !!

Jeg må se at komme i gang med min !!

Hilsen King ...-)

Lpm76:  Ja motorhuset har jeg selv drejet ud i aluminium, og hus incl. motor vejer knapt et ½ kg.

Mørch: Vægten for plinten er 7 kg., og vægten for pladetallerknen er 3,2 kg. I første omgang kommer der en RB300 arm på men det er kun midlertidigt, da jeg også er ved at lave en DIY arm a'la Schroeder. PU'en bliver enten en Ortofon MC 20 Supreme, eller Dynavektor 10X5.

King: Pladetallerknen er også hjemmelavet, den er af akryl der er limet sammen for at bryde resonanserne. Styringen til motoren er hjemmelavet motorregulator (P-regulator) som styrer på motorens egenmodstand. Lejet er i første omgang bare et Rega leje , indtil jeg får lavet mit eget inverterede leje færdigt.

mvh Gorm

Flot arbejde Gorm

Hilsen

Kristjan

__________________
Hilsen
Kristjan

Må vi også få nogle foto af strømforsyning !!

Gorm skrev: Styringen til motoren er hjemmelavet motorregulator (P-regulator) som styrer på motorens egenmodstand.

Hej Gorm,

Spændende og flot projekt. Kan du ikke forklare det lidt nærmere mht. P-regulator? Jeg går ud fra det er noget med en modstand i serie med motoren som du så måler spændingsfaldet over (og hermed uddrager strømtrækket). Dette "fejl-signal" anvendes vel så til en hastighedskontrol?

Mht. til din pladetallerken og måtte har jeg lige en subjektiv kommentar. Min erfaring siger, at begge materialer hører til i den "dæmpede" lejr. Det hele bliver meget pænt, rundt og blødt, men mangler lidt atack og forkanter. Når du nu har muligheden for at dreje i acryl, hvorfor så ikke fræse overfladen ned, så den passer med LP'erne og lægge dem direkte på?



__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

Det ser rigtig flot ud, det er rigtig lækkert lavet!

Det er godt at se at der er gang i analog diy nu i disse digital tider.

Hvilken arm har du tænkt dig ?, måske en diy?

__________________
Med venlig hilsen R.P.
Analoglyd er nu bedst

Flot stykke arbejde! Fineren og lakeren er helt i vinkel

- BR

super flot...

Janils: Motor/hastighedsstyringen er opbygget som du beskriver, nemlig ved at måle spændingsfaldet over en intern modstand på 0,47ohm. Dette betyder så at når strømmen stiger på grund af belastning, vil normalt betyde fald i omdrejningstallet, men her vil regulatoren så skrue lidt op for spændingen, således omdrejningstallet holdes stabilt. Justeringen af reguleringen skal foretages med omhu, da en forkert justering kan give selvsving (wow). Med hensyn til tallerknen så har jeg forberedt denne til LP'er uden måtte, men kork måtten var nu så pæn til pladespilleren.

R.P.: I første omgang kommer der en RB300 arm på spillen, men siden hen kommer der en DIY arm på, jeg er pt. ved at lave den.

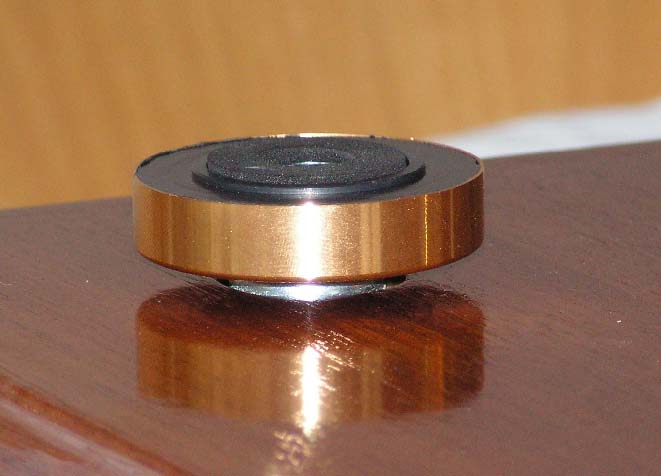

Maskin fødder til pladespilleren, de dæmper perfekt uden at blive for løse.

Her er foden monteret oppe i selve plinten, for at pladespilleren ikke bliver for høj og vakkelvorn.

Her er hele fodtøjet monteret, og dem er der 3 stk. af.

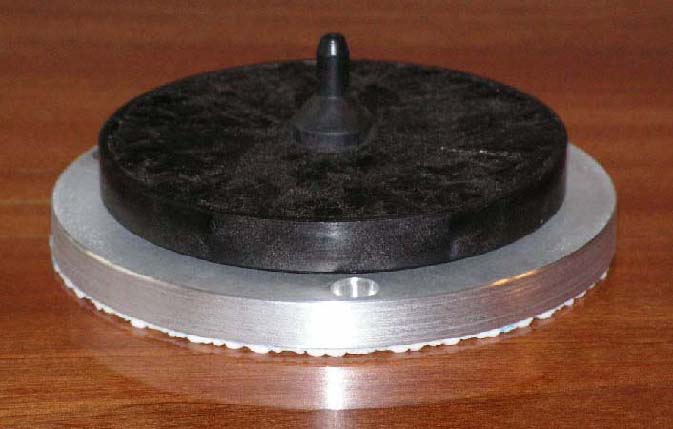

Her er Rega lejet på sin lejebase, der er monteret gummi under basen for at afkoble fra plinten. (her er basen ikke spændt fast endnu)

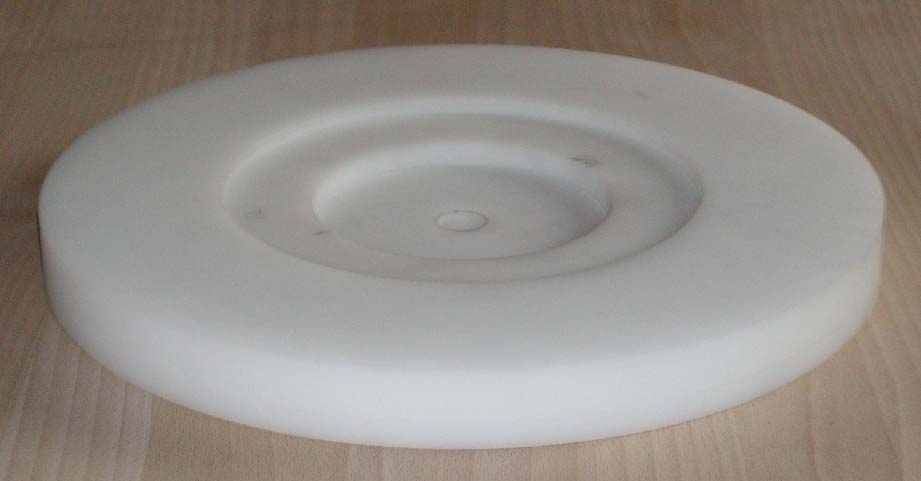

Tallerknen er tilpasset Rega lejet.

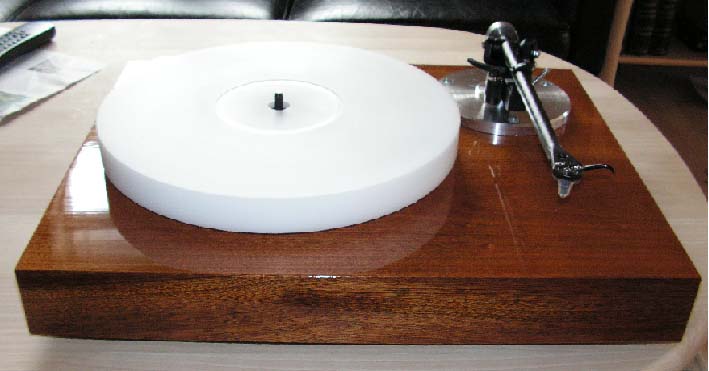

Og jeg fik lavet armbasen færdig i dag, så nu skal jeg til at justere ind, og så til at lytte på pladespilleren, skal lige have skiftet PU'en det en Elys der er på.

mvh Gorm





Gorm jeg må nok sige at det ser meget godt ud        5 stjerner !!

Hilsen King - jeg venter også på noget der kommer med posten en dag

Gorm skrev: R.P.: I første omgang kommer der en RB300 arm på spillen, men siden hen kommer der en DIY arm på, jeg er pt. ved at lave den.

Hvis du gør alvor af 10X5'eren, så prøv at holde øje med en Micro Seiki MA505 III arm. Dyna'en passer meget bedre her end i RB300.

Citér: Maskin fødder til pladespilleren, de dæmper perfekt uden at blive for løse.

Ahhh!. Det er jo lige det jeg har ledt efter. Hvor finder man den slags (når man ikke er vant til at begå sig blandt kleinsmede og drejebænksejere)?

/vilmann


__________________
Zvxxr erggre v zvar bcfynt. Orxyntre!

Vilmann: Du kan købe "messing" føderne hos Monacor, og maskindæmpningen hos blandt andet RS-Component. Med hensyn til købe arm, så er jeg meget hooked på SME's nye M2 arm.

mvh Gorm

Gorm skrev: Vilmann: Du kan købe "messing" føderne hos Monacor, og maskindæmpningen hos blandt andet RS-Component.

Det må jeg se på. Tak.

Hvordan er det nu - RS-Components kræver CVR-nummer ved salg over nettet?

Citér: Med hensyn til købe arm, så er jeg meget hooked på SME's nye M2 arm. mvh Gorm

Det er klart.
MA505III er mere et alternativ til RB300.
Den fås fra 1800 kr. og op ad. Løse armrør koster 400 kr.
Perfekt til at have flere PU'er klar uden det store indstillingarbejde.

/vilmann

__________________
Zvxxr erggre v zvar bcfynt. Orxyntre!

Gorm du skriver at du senere vil forsøge dig med diy arm, hvad går det ud på, kan du løfte sløret lidt?

__________________
Med venlig hilsen R.P.
Analoglyd er nu bedst

er du gal.. det ser simpelthen for fedt ud

nu tvinger du mig jo næsten til at tage til vejle---

__________________
Krone siger du? nej den har jeg ikke på hovedet, den står der med skriften "DC300"

R.P.: DIY armen som jeg er ved at lave er en Schroeder kopi.

Kim: Du skal være velkommen til lidt vinyl ræs, er også ved at være færdig med min DIY rørriaa, har prøve lyttet lidt på DIY rørriaa'en og den lyder faktisk rigtigt godt, men den mangler lige at komme i et kabinet.

Har du prøvet at små lytte på din pladespiller ? Jeg er meget spændt på hvad du siger !!

Vinyl hilsner fra King ...-)
