Update 6/3-2008

10" DIY nu med trådophæng, Duelund a' like. Se billeder på side 2



Jørgen Clevin, har ikke levet forgæves. Inspireret af den store klippekunst er jeg nu gået igang med et sjovt projekt, gående på "måske" at lave de figurerende 10" basenheder om til fuldtoner, med DIY membraner. På billederne herunder kan opstarten ses, more to come.

OBS: Nedenstående papirmembran er kun en demo, er udformet for at illustrere mit projekt !

Kom gerne med forslag og råd, tråden er hermed åben.

Spændende - Hvad er materialet?

snod skrev: Spændende - Hvad er materialet?

Er det papir?

Hi-Sonny-Fi skrev: snod skrev: Spændende - Hvad er materialet? Er det papir?

Det er noget let tyndt stift kartonagtig noget, som jeg fandt på mit arbejde ( minder lidt om Lowther membran-materiale ) ...aner ikke hvad det er beregnet til normalt, men det virker utrolig stærkt. Det er nu ikke sikkert at det er netop det materiale som skal bruges, men membranen skal være let, så enheden får en højere følsomhed end den har. Et frekvensområde på eks. 70 - 7000 hz vil være acceptabelt, da enheden skal indgå som mellemtone i en åben baffel, 3 vejs dipol.

OBS: Papirmembranen er kun en demo, er udformet for at illustrere mit projekt !

KrammeAcoustics skrev: Det er noget let tyndt stift kartonagtig noget, som jeg fandt på mit arbejde ( minder lidt om Lowther membran-materiale ) ...aner ikke hvad det er beregnet til normalt, men det virker utrolig stærkt.

Hæ-hæ, der er ikke noget som en videnskabeligt baseret udvælgelse

Hatten af for projektet - det er sku ikke mange der går så radikalt til værks

Husk at det i høj grad er svingspolen der afgør om det kan blive til en fuldtone.



Meier skrev: Hæ-hæ, der er ikke noget som en videnskabeligt baseret udvælgelse Hatten af for projektet - det er sku ikke mange der går så radikalt til værks

Der er nok ikke meget videnskab over den udvælgelse, jeg har foretaget, men jeg har haft fat i det underlige tynde stive materiale, så mange gange, at det nu bare skal prøves af, så jeg kan få ro med mig selv.

Jeg vil prøve det af først, på nogle 5 og 6" fuldtoner, som engang har været autohøjttalere, de står for skud som "førsøgskaniner"

Kjeldsen skrev: Husk at det i høj grad er svingspolen der afgør om det kan blive til en fuldtone.

Jeg er helt enig med dig, svingspolen er en afgørende del af hele enheden.

....det hele må komme an på en prøve, som jeg godt tør at tage. Det skal lige siges, at det ikke er ultra høj følsomhed, som jeg jagter.

Man kan blive overrasket over udfaldet. Godt gået.

tube mania skrev: Man kan blive overrasket over udfaldet. Godt gået.

Nemlig ...

Jeg forestiller mig at foretage nogle indgreb i membranen, eks. ved at ligge nogle tynde limstriber ( udseendesmæssigt lidt a'la Scanspeak Revelator ), for at minimere opbrydninger.

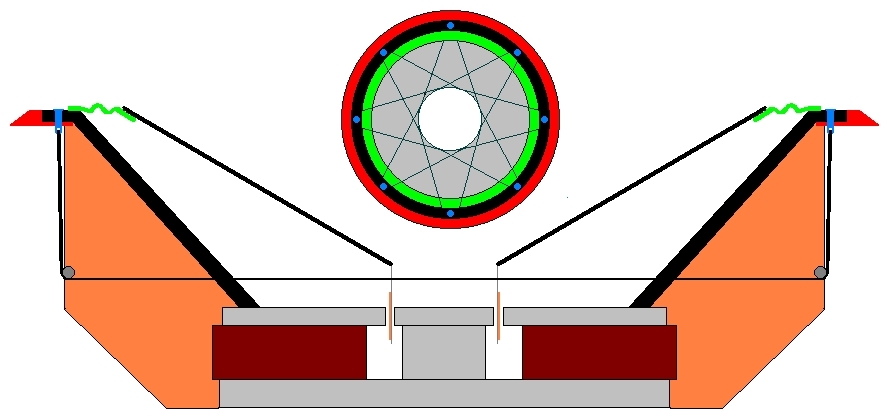

Spideren kunne jeg forestille mig enten en reduktion af ( opskæring ), eller noget trådet ophæng i stil med Duelund. http://www.steenduelund.dk/scanspeak8554.pdf

se den manipulerede illustrationen herunder:

( her ville det være lækkert med noget udstyr, som kan vise opbrydningstendenser ved forskellige frekvenser ).

Duelund har vist lavet en opskrift på membran til fuldtone, men jeg ved ikke lige hvor man skal søge efter den.

Kjeldsen skrev: Duelund har vist lavet en opskrift på membran til fuldtone, men jeg ved ikke lige hvor man skal søge efter den.

Søge, søge ...søge, tak Kjeldsen

Det havde jeg sgu helt glemt. Jeg har selv været igang

http://www.hifi4all.dk/forum/forum_posts.asp?TID=24318

Jeg har stadig de gamle philips fuldtoner i kælderen, så måske en gang i fremtiden.

Kjeldsen skrev: Det havde jeg sgu helt glemt. Jeg har selv været igang http://www.hifi4all.dk/forum/forum_posts.asp?TID=24318 Jeg har stadig de gamle philips fuldtoner i kælderen, så måske en gang i fremtiden.

Herligt ...spændende tråd.

http://www.elektronik-lavpris.dk/eshop/showproduct.asp?PRO_I D=91526

Er det dem her Kjeldsen ?

Både og. De enheder har jeg 4 styk af, men jeg har også nogle tussegamle enheder fra philips som er af bedre kaliber, men hvor membranerne var færdige.

Kjeldsen skrev: Både og. De enheder har jeg 4 styk af, men jeg har også nogle tussegamle enheder fra philips som er af bedre kaliber, men hvor membranerne var færdige.

Spændende hvis du går igang med de enheder, giv venligst et "pip", jeg vil gerne følge det.

Kjeldsen skrev: Duelund har vist lavet en opskrift på membran til fuldtone, men jeg ved ikke lige hvor man skal søge efter den.

Mht. DIY membraner til fuldtoner fra duelund, har jeg ikke kunnet finde noget, så google og jeg er ikke lige venner idag.  Det nærmeste relaterede til emnet, som jeg har kunnet finde, ses i linket herunder:

http://www.steenduelund.dk/scanspeak8554.pdf

En membran jeg lavede for en del år siden, den venter stadig på montering men har en ven som kan CNC fræse chassis dele

Membranen er støbt over en træform, men man kan sikkert også lave en gipsform ret enkelt

Membranmatriale er noget hullet industristøveklud vædet med poluyrethane lim - kantophæng bliver lavet med filt, spider bliver selvfølgelig trådophæng

musicus: ser spændende ud, hvad skal den bruges til ?

KrammeAcoustics skrev: musicus: ser spændende ud, hvad materiale har du har brugt til membranen ?

Jeg har tilføjet lidt mere information til indlægget, men membran matrialet er en speciel hullet industristøveklud og "skumlim" - man kan muligvis også bruge den type glasvæv som bruges til vægge og lofter, men den er lidt stiv at arbejde med og dermed sikkert svær at forme





Der en herinde der har lavet duelundmembraner med billeder af processen. men jeg kan ikke huske hvem.

KrammeAcoustics skrev: musicus: ser spændende ud, hvad skal den bruges til ?

Nu skal vi nok ikke overtage mandens tråd, men enheden er tiltænkt som mellembas sammen med et par mindre DIY ribbons og en 15-18" basenhed - det bliver næppe perfekt, men når det er hjemmelavet kan man nok lettere overse lidt småproblemer
