Hej alle sammen

Jeg har lige erhvervet mig et sæt Ice power 125ASX2 moduler.
Spørgsmålet er så hvilken ben på modulet skal jeg bruge når jeg vil køre mono.

Højtalerudgangen har 4 ben, som hedder følgende

ben 1 = plus
ben 2 = minus
ben 3 = minus
ben 4 = plus

altså skal jeg bruge ben 1 sammen med 2, eller ben 3 sammen med 4??? eller må jeg bruge 1 og 3 sammen?(gør det
nemmere at lodde)

Og indgangs benene hedder som følger


Signal Header Specifications (P102)
Type: JST B8B-PH-K-S
PIN Function Description Type
1 BTL Sync Synchronization pin for amplifiers (used in BTL-mode) Input
2 Enable Amplifier enable Input/Output
3 OC Monitor pin amplifier over current Output
4 Thermal Thermal monitoring pin Output
5 Vin channel 2 Input signal channel 2 Input
6 GND Ground terminal for the signal section. GND
7 GND Ground terminal for the signal section. GND
8 Vin channel 1 Input signal channel 1 Input

SKAL det være et XLR stik for at køre mono??, og hvis hvilken 3 ben?
Hvis jeg kan gøre det med rca, hvilken 2 ben så??

Håber der er en hjælpsom sjæl derude der lige hurtig kan svarer på dette.

Mvh Hans



__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Du skal bruge de 2 positive terminaler på udgangen, ben 1 og 4.

På indgangen skal du forbinde ben 5 og 8 til henholdsvis det positive og det negative ben i XLR-stikket, og GND terminalerne til det sidste.

Du får kun den fulde effekt ud af at køre i mono når indgangssignalet er balanceret, så signalet på det ene forstærkertrin er i modfase med det andet. Icepower modulet kan ikke selv fasevende signalet i det ene forstærkertrin, som det skal være ved brokobling.

Bruger du et RCA-stik får du kun den samme effekt ud af forstærkeren som en kanal kan levere, det vil sige 125 W i stedet for 500 W, fordi spændingssvinget bliver halveret.

Hej

Tak for det hurtige svar.

Angående højtaler udgangen, er det ben 1 der er plus så, og 4 der er minus?

Så jeg kan heller ikke bruge et XLR til RCA kabel, altså på den måde bruge en RCA udgang på forforstærkeren?
Ville køre ben stel og minus på XLR kablet over i minus på mit rca stik.

Altså der SKAL være et balanceret signal fra forforstærkeren?

Mvh Hans



__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Du får plus på højttalerudgangen i den kanal som er forbundet med den positive terminal i XLR-stikket på indgangen. Om det er ben 1 eller 4 afhænger derfor af, hvordan du forbinder indgangssignalet.

Hvis du bruger en RCA til XLR adapter bliver den negative terminal i XLR-stikket forbundet til stel. Derfor vil du kun få 125 W ud af forstærkeren. Du skal have en balanceret udgang på forforstærkeren for at få 500 W ud af effektforstærkeren. Dette kan eventuelt også gøres med en linietransformator mellem for- og effektforstærker, som laver signalet om til balanceret. Ellers skal signalet laves om til balanceret via et ekstra forstærkertrin mellem for- og effektforstærker.

Det fremgår også af databladet at der skal en inverter foran den ene kanal ved brokobling. Det havde været langt nemmere hvis Icepower havde lavet en mulighed for at fasevende signalet i effektforstærkeren.

EDIT : Du kunne måske bruge sådan en "balanced line driver" og bygge den ind i forstærkeren, det kræver bare at du har adgang til den nødvendige forsyningsspænding :

http://electronics.dantimax.dk/Kits/Preamps_-_poweramps/inde x.html

Hej

Naaajjja, jeg tror bare jeg får anskaffet mig en forforstærker med balanceret udgang, men tak for tippet.

Lige et sidste spørgsmål, bare så jeg bliver fri for at måle/lytte

Hvis jeg kører min XLR plus ind på ben 8 Vin channel 1 Input signal channel 1, skulle jeg vel gerne have min plus ud på ben
4 Vo+ Amplifier output channel 1 ikke??

(hvis du bor i østjylland, eller kommer til Aarhus en dag, så smid lige en PM for falder der lige en god flaske vin af som tak
for hjælpen)

Mvh Hans

__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

HansAL skrev: Hvis jeg kører min XLR plus ind på ben 8 Vin channel 1 Input signal channel 1, skulle jeg vel gerne have min plus ud på ben 4 Vo+ Amplifier output channel 1 ikke?? (hvis du bor i østjylland, eller kommer til Aarhus en dag, så smid lige en PM for falder der lige en god flaske vin af som tak for hjælpen) Mvh Hans

Ja, det er korrekt.

Husk at forbinde PIN 1 BTL Sync til stel for lavest mulig forvrængning når du kører i mono.

Odense er jo (endnu) ikke en forstad til Århus, så det bliver nok lidt for lang en tur for at hente vinen, men ellers tak for tilbudet

Hej

Uha, elsker når et svar rejser nye spørgsmål.

Altså jeg forbinder min stel til begge GND (ben 6 og 7) og laver en lus over til ben 1 (BTL Sync Synchronization pin for
amplifiers (used in BTL-mode) Input)

Mvh Hans

__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

HansAL skrev: Altså jeg forbinder min stel til begge GND (ben 6 og 7) og laver en lus over til ben 1 (BTL Sync Synchronization pin for amplifiers (used in BTL-mode) Input) Mvh Hans

Ja, det er korrekt. Det fremgår af fig. 17 i databladet.

Hej..

Så kommer der lyd ud....En succes oplevelse af de helt store......
Min første DIY forstærker WUUHHUUUU

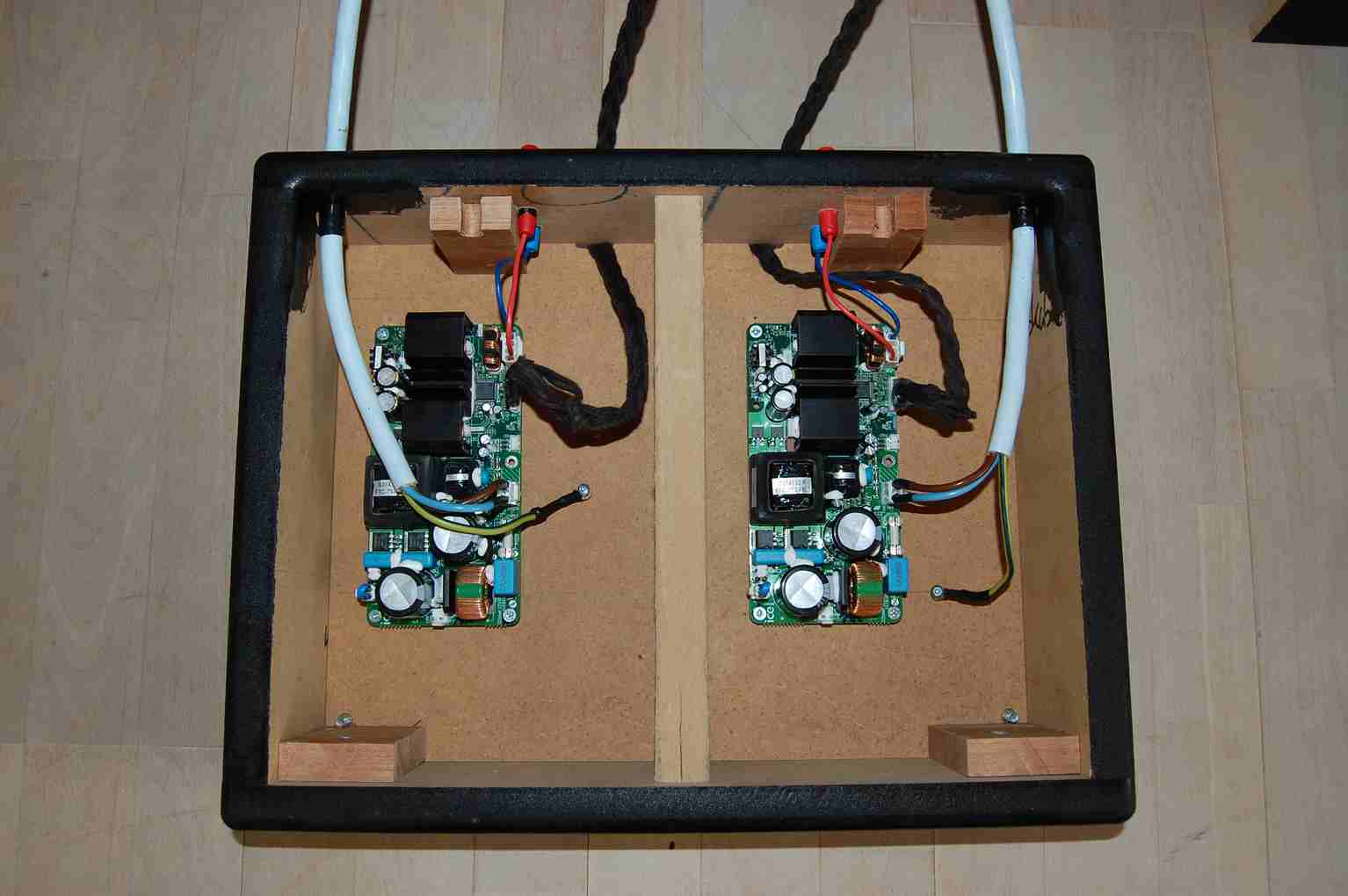

Jeg har indtil vidre bare bygget en kabinet af MDF, med strøm og signal kabel stikkende ud af nogle hulle i bagenden.

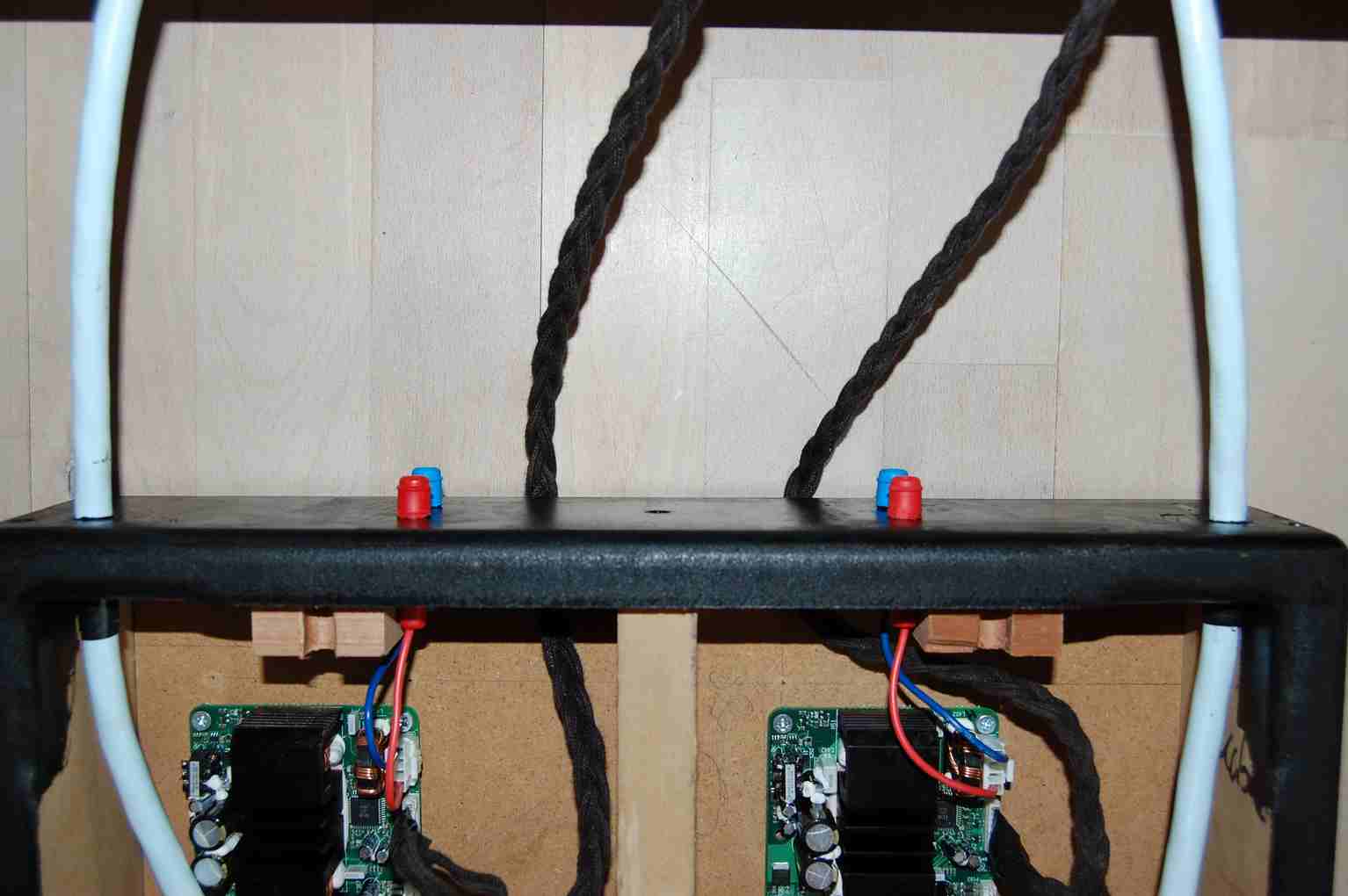

Og nogle banan hun stik på bagsiden.

Så nu er spørgsmålet, hvor finder jeg et fint Alu kabinet i hifi bredde(42-43cm)??, evt 2 stk i midi format, så jeg kan lave
mono blokke.





Mvh Hans M. Lauridsen

__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

http://www.modushop.biz/ecommerce/index_l2.php

Glimrende kabinetter til fornuftig pris.



Alternativt se denne tråd:

http://www.diyaudio.com/forums/vendors-bazaar/193289-fs-icep ower-125asx2-module.html

Kabinetter som er lavet til modulet.

Hej.

De der Galaxy kabinetter fra modushop, ser mig rigtig fine ud, tak for tippet.

Mvh Hans

__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

www.elektronik-lavpris.dk

www.monacor.dk



Hej

Ja, hvorfor havde jeg ikke tænkt på elektronik lavpris, det er jo der jeg køber alle mine stumper..og bor jo kun 10min derfra.

Mvh Hans

__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

og så har de tit et eller andet restlager til billige penge

Hej HansAL

Her finder du et diy mono/stereo kabinet:

http://www.hifi4all.dk/forum/forum_posts.asp?TID=23818&P N=1&TPN=6

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Jeg kan se at du har husket at jordforbinde kabinettet

HansAL

Som Fasen sagde: Modushop.biz
Et kabinet som Pesante 2-modul 30 cm. dybt er lige noget for dig, fåes med 4 eller 10 mm. forplade i sort eller alufarvet eloxering (10 mm. front) til 47 Euro+fragt og moms, kvaliteten er i topklasse.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Til Nesdam

Hehe øhh et eller andet sted skulle den jo sidde og som sagt et prøvekabinet!, DOG i fineste MDF kvalitet..

Lige da jeg satte den til lød den flad, stikkende og MEGET kedelig, men allerede efter en 3-4timer var der kommet en del mere
over lyden.
Bassen er blevet mere fyldig og går en del dybere, bedre perspektiv og sidst men ikke mindst mere ro i toppen..
Så nu har den stået på radio en hel dag, så glæder mig til at høre imorgen.

Mvh Hans

__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Jeg har mine to 250asx2 i et Pesante Dissipante. Det er rimelig enkelt i design, og er ikke alt for stor.
