hejsa. denne tegning har jeg fundet på supras hjemmeside. sådan er alle mine xlr kabler forbundet, spørgsmålet er  om den lodrette streg fra ben 1 til xlr stik chassi skal være der?

to teknikere af de dygtige siger den skal klippes en tekniker siger det kun er i modtager ende den ikke skal være der?

et firma som laver mange kabler har også lavet dem som tegning, men er begyndt at fjerne den så der ingen stel er på xlr chassihuset altså direkte fra 1-1 som 2-2 og 3-3

hvad er rigtigt?

vh velkommen



Nede i bunden er der pdf vejledning til XLR


__________________
vh Hans Lund

jo tak den var fint at have, men kan ikke finde en med et diagram der fortæller præcis hvad er rigtig til mit spørgsmål.....men tak for dit svar og go jul

vh velkommen

Har lavet mange XLR kabler og har også en del "færdige". Ingen af dem har stel til chassis. Mener det er totalt overflødigt.



__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

Den lodrette streg fra 1 og op imod kanten af stikket signalerer på ingen måde at den skal forbindes til chassis. Det er bare
fordi de ikke kan tegne en lige streg fra ben 1 til 1.
xlr er 3-pin så du skal kun forbinde dem lige over.
1. til skærm
2. signal
3. signal i modfase

så vidt jeg husker
vh

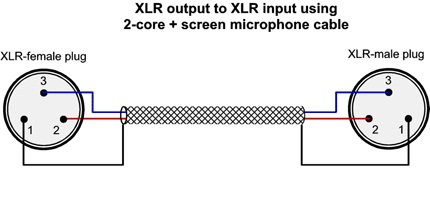

Dette er den rigtige måde.

janils skrev: Har lavet mange XLR kabler og har også en del "færdige". Ingen af dem har stel til chassis. Mener det er totalt overflødigt.

hej janils, godt du lige kom på banen.....det er lidt sjovt jeg har nu en del købte færdige xlr kabler med xlr stik, xindak, supra og de lange er fra avconnection, de er alle ført op med lusen til chassi, og er købt færdige.

jeg har talt med tre teknikere benno fra varde, bjarne fra vejle radio, de vil også mene jeg skal klippe den væk på alt jeg har af xlr, mens jan fra jj siger den kun skal klippes væk i modtagerende.

i monarcos katalog er der også tegninger, der er ledningen trukket ned gennem stel chassi og ind på ben 1

og da jeg har voldsomme problemmer med hf støj periodisk og haft brum ved at koble det meget simpelt op med kun pre og en signalkilde og direkte ind i mine vincent mb sp991+ gav det voldsomt brum også selv om jeg brugte et ekstra kabel jeg havde liggende med det resultalt jeg nåede ikke komme rundt at få det slukket inden den ene vincent gik død.....venstre, brum i begge kanalerda det var tændt.....jeg er helt på herrens mark men benno kommer her med osciloscop her den 4/1



vh velkommen

PifPafGiraf skrev: Den lodrette streg fra 1 og op imod kanten af stikket signalerer på ingen måde at den skal forbindes til chassis. Det er bare fordi de ikke kan tegne en lige streg fra ben 1 til 1. xlr er 3-pin så du skal kun forbinde dem lige over. 1. til skærm 2. signal 3. signal i modfase så vidt jeg husker vh

jeg kan godt forstå hvad du skriver, men tar jeg et supra sword ballanceret kabel og ringer igennem fra chassi hun til chassi han er der forbindelse der.....

vh velkommen

velkommen skrev: .....og da jeg har voldsomme problemmer med hf støj periodisk og haft brum ...........

Noget af det - især det du kalder HF støj, kan jo måske være nogle ting ganske enkelt går i sving.

Hvis det "sving" er kraftigt nok, kan det også forårsage brum og afbrændte forstærkere

(På "ægte balanceret ~ trafokoblet udstyr vælger man som hovedregel oftest kun at bruge skærmen,  der lidt misvistende kaldes stel - i den afsendende ende)

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

highenden skrev: Dette er den rigtige måde.

hej highend.....tak for dit opkald den anden dag rart når nogen vil hjælpe, kan også godt læse din tegning, men det er svært at vide hvad man skal tro på er det rigtige i dette, et swordkabel er for mig et dyrt og godt kabel, og den er forbindelse fra cassi til chassi, og er det forkert monteret fra supra så burde det bestemt ikke koste ca 4000kr mine xindak kabler er lavet som supra...

jeg vil gerne klippe den lille forbindelse væk 55stk xlr stik, men det er noget af et arbejde hvis de så skal på igen

vh velkommen

velkommen skrev: highenden skrev: Dette er den rigtige måde. 24_113456_faq7_1.jpg"> hej highend.....tak for dit opkald den anden dag rart når nogen vil hjælpe, kan også godt læse din tegning, men det er svært at vide hvad man skal tro på er det rigtige i dette, et swordkabel er for mig et dyrt og godt kabel, og den er forbindelse fra cassi til chassi, og er det forkert monteret fra supra så burde det bestemt ikke koste ca 4000kr mine xindak kabler er lavet som supra... jeg vil gerne klippe den lille forbindelse væk 55stk xlr stik, men det er noget af et arbejde hvis de så skal på igen vh velkommen

Halløj Velkommen,

Sgu' træls problem du har fået på nakken!! Men hvis ovenstående tegning skal gælde skal ben 1 være forbundet til begge
enders chassis? Ellers vil jeg mene der skabes noget "snavs" ved den kobling.

G jul!!

__________________
Rør med følelse og horn i panden :-)

Flemming Skov skrev: velkommen skrev: highenden skrev: Dette er den rigtige måde. 24_113456_faq7_1.jpg"> hej highend.....tak for dit opkald den anden dag rart når nogen vil hjælpe, kan også godt læse din tegning, men det er svært at vide hvad man skal tro på er det rigtige i dette, et swordkabel er for mig et dyrt og godt kabel, og den er forbindelse fra cassi til chassi, og er det forkert monteret fra supra så burde det bestemt ikke koste ca 4000kr mine xindak kabler er lavet som supra... jeg vil gerne klippe den lille forbindelse væk 55stk xlr stik, men det er noget af et arbejde hvis de så skal på igen vh velkommen Halløj Velkommen, Sgu' træls problem du har fået på nakken!! Men hvis ovenstående tegning skal gælde skal ben 1 være forbundet til begge enders chassis? Ellers vil jeg mene der skabes noget "snavs" ved den kobling. G jul!!

hej flemming

også go jul til dig min ven.....imorges kom det hf støj igen ved start, men var hurtig og fik det optaget på min iphone.....ja de fleste siger der ikke skal være montering på chassi og jeg skal klippe den væk.....men vil da mene at både supra og xindak færdige kabler hvor der er forbindelse mellem de to chassi er den rigtige når man køber dem i dyre domme fra fabrikken

teknikeren der har lavet min pre kommer her d.4/1 med osciloscop og hele tjavsen....håber vi fanger det den dag... hyg

velkommen

Heyy igen,

Det jeg mener er at ved highenden's mikrofonkabel skal elektronikken i begge ender dvs ben1 være ført til elektronikkens
chassis. Den støj der måtte ligge på kablets stel vil så forblive på chassis isoleret fra referencen i begge enders elektronik...

__________________
Rør med følelse og horn i panden :-)

Flemming Skov skrev: Heyy igen, Det jeg mener er at ved highenden's mikrofonkabel skal elektronikken i begge ender dvs ben1 være ført til elektronikkens chassis. Den støj der måtte ligge på kablets stel vil så forblive på chassis isoleret fra referencen i begge enders elektronik...

Ja både og.

Stel og chassis er tit det samme (går til nulpunktet på strømforsygningen), men kan lave en stelsløjfe, så jeg ville til hver en
tid undgå at have chassis på

Den er i forvejen isoleret idet det er ballanceret og ben 1 går til stel/nulpunkt i forstærkeren.

@ Velkommen - Selv tak for sludderen.... Nu har du mit nummer og så slår du bare på tråden når du har lyst

GOD JUL

highenden skrev: Flemming Skov skrev: Heyy igen, Det jeg mener er at ved highenden's mikrofonkabel skal elektronikken i begge ender dvs ben1 være ført til elektronikkens chassis. Den støj der måtte ligge på kablets stel vil så forblive på chassis isoleret fra referencen i begge enders elektronik... Ja både og. Stel og chassis er tit det samme (går til nulpunktet på strømforsygningen), men kan lave en stelsløjfe, så jeg ville til hver en tid undgå at have chassis på Den er i forvejen isoleret idet det er ballanceret og ben 1 går til stel/nulpunkt i forstærkeren. @ Velkommen - Selv tak for sludderen.... Nu har du mit nummer og så slår du bare på tråden når du har lyst    GOD JUL

ja der er så mange delte meninger om bare sådan en lille ting, så har sendt jenving en mail. altså dem der laver supre kabler som jeg bruger...

ja selv go jul

vh velkommen

velkommen skrev: highenden skrev: Flemming Skov skrev: Heyy igen, Det jeg mener er at ved highenden's mikrofonkabel skal elektronikken i begge ender dvs ben1 være ført til elektronikkens chassis. Den støj der måtte ligge på kablets stel vil så forblive på chassis isoleret fra referencen i begge enders elektronik... Ja både og. Stel og chassis er tit det samme (går til nulpunktet på strømforsygningen), men kan lave en stelsløjfe, så jeg ville til hver en tid undgå at have chassis på Den er i forvejen isoleret idet det er ballanceret og ben 1 går til stel/nulpunkt i forstærkeren. @ Velkommen - Selv tak for sludderen.... Nu har du mit nummer og så slår du bare på tråden når du har lyst    GOD JUL ja der er så mange delte meninger om bare sådan en lille ting, så har sendt jenving en mail. altså dem der laver supre kabler som jeg bruger... ja selv go jul vh velkommen

Lad os høre hvad Jenving svarer!


Mvh.
Niels

ja niels, der skal nok komme svar for dem, men jeg er ret sikker på at de svarer som det sidste indlæg før din af flemming skov......

vh velkommen

jeg har været på you tube, der er en masse film om det, de bruger også kun pin 1-2-3 og sløjfer ikke gennem chassi benet.......men nu ser jeg hvad jenving siger siden de gør det samt andre færdige kabler.......

vh velkommen
