Min goe gamle forstærker Marantz pm84ll er gået død i den ene kanal, og efter sigende skulle det være en ic kreds ved navn STK3122 mkll
Nogen der ved hvor man kan købe sådan en billigst?
Så vil jeg prøve om jeg selv kan skifte den
Jeg bor i Aarhus

mvh Henning


__________________
mvh Ning

Den kan du vist få her:

http://www.pc-elektronik.dk/shop/

Søg på STK 3122 husk mellemrummet.

Ca 64 kr incl moms

Super..... Tak for hjælpen.
Hvis det er det der er galt, så kan det vist ikke være billigere


__________________
mvh Ning

ning skrev: Super..... Tak for hjælpen. Hvis det er det der er galt, så kan det vist ikke være billigere

Hvis du skal fejlsøge + justere så hent diagrammer og justeringsinfo på:
http://www.eserviceinfo.com/downloadsm/29532/Marantz_PM-84%2 0II.html

http://www.eserviceinfo.com/downloadsm/29570/Marantz_PM-84%2 0II.html

Husk at hente alle dele.

Det er meget almindeligt at de STK driverkredse steg af/blev dårlige. Vær opmærksom på, at der er forskel på, om de hedder 3122-I, -II eller -III

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk skrev: Det er meget almindeligt at de STK driverkredse steg af/blev dårlige. Vær opmærksom på, at der er forskel på, om de hedder 3122-I, -II eller -III

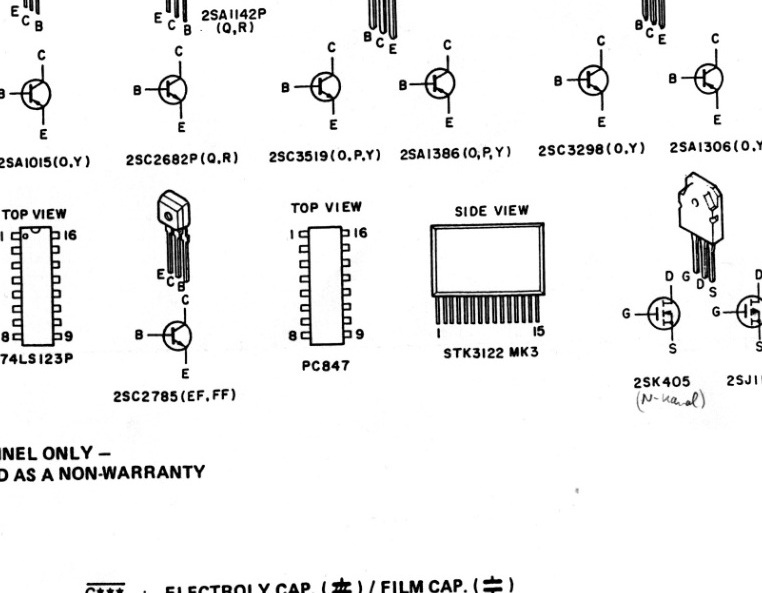

Iflg. det diagram jeg har på forstærkeren, er det en III der sidder i.

Så er det sådan en, du skal ha´ fat i. De er ikke bagudkompatible = I og II duer ikke i din PM-84

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

De "plejer" at være ben kompatible. Så mindre detalje.

/Dr. G

Det er de også, men eftersom de sidder som driverkreds i effekdelen og har forskellig strømtræk, er det som jeg skriver ovenfor......... Og drop bare fortsatte forsøg, det er prøvet mange gange i min tid som radiomekaniker.... med masser af røg.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Så for dælen jeg har allerede bestilt en og jeg kan se at det er en lllér
det skal være en llér
Må prøve at ringe til dem i morgen

Tak for hjælpen


__________________
mvh Ning

Boydk skrev: .....Og drop bare fortsatte forsøg, det er prøvet mange gange i min tid som radiomekaniker.... med masser af røg.

I'll second that !!

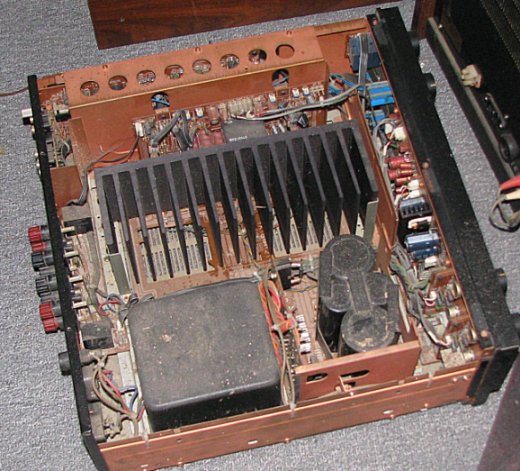

mkII driver ~ Pooooff   :(





__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

ning skrev: Så for dælen jeg har allerede bestilt en og jeg kan se at det er en lllér det skal være en llér Må prøve at ringe til dem i morgen Tak for hjælpen

Ja - se det lyder da højst besynderligt, at det er en 2 der sidder i, når diagrammet siger det er en 3 er. Men det er jo så nok en tidligere udgave af forstærkeren du har. Det er jo ikke unormalt, at man laver flere forsk. udgaver af forstærkere.
2 udgaven at STK3122 kan jeg ikke finde oplysninger af nogen art om. Heller ikke i mine mange databøger eller hos Sanyo som er producenten.
Søger man på din forstærker på nettet, så bliver STK3122 MK3 - også omtalt som en komponent som er kendt for at gå istykker.

Men det er korrekt, at det er vigtigt at du får den rigtige udgave. Står der 2 (II) på den der sidder i din forstærker - så er det den du skal have. Ellers skal du bygge hele udgangstrinnet om. Større omgang - men kan lade sig gøre. Men kan være en dyr omgang.

Spændende. vil gerne høre hvad du finder frem til.



Det skal nok virke....

http://www.hifi4all.dk/forum/forum_posts.asp?TID=94661&P N=1

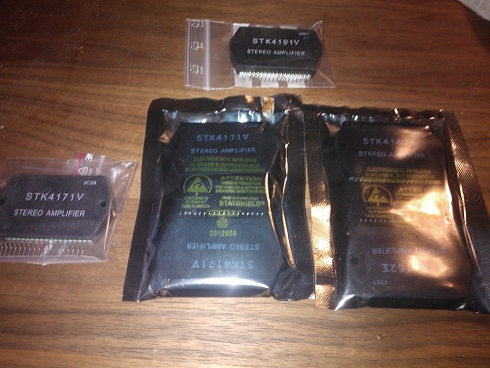

Her eksperimenterer jeg med STK hybridblokke af forskellige modeller 4171V udskiftet mwd 4162 II.. Som så bliver udskiftet igen.

De der STK hybridblokke er rimelig tolerente, bare de er "ben" kompatible... Læs nederste 3 del af siden.....

/Dr. G

Sluttede med en STK 4191 V blok...

Men det er en lang historie. Så slå koldt vand i blodet brug en III det VIL virke !!!!!

/Dr. G

Du kan også bruge STK 3152....Muligvis også 3102

/Dr. G

Dr.G
De STK´er du nævner er effekttrin, så længe de er benkompatible, og deres forsyningsspændig ikke overstiges, er det flintrende ligegyldigt. Sådan forholder det sig IKKE med ovennævnte driverkreds. Du vil åbenbart ikke lytte til andres dyrt købte erfaringer, selvom de (Stevns og jeg selv) har været radiomekanikere i 35+ år. Nok om det, men lad da for pokker være med at sidde bag tastaturet og gi´forkerte råd, når du ikke har prøvet den specifikke kreds. Siger det igen, hans forstærker risikerer med stor sandsynlighed at brænde HELT af, hvis han ikke monterer den rigtige. Har prøvet. Hvad er der lige ved det, du ikke forstår?????

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Hold nu op !!!

Been there done that ! Om det er en II eller en III i STK serien betyder mindre....

/Dr. G

ja ja og alle disse hybridblokke virker i samme setup uden at brænde af.... Been there done that !!!! Har eksperimenteret rigtig rigtig meget med STK blokke, i forskellige setups, hvis du også læste mit link ville du vide det. se nedenstående. Så hold op. Alle disse blokke går i samme design, som jeg linker til længere oppe OG DE BRÆNDER IKKE AF.

Jeg endte ud med en STK 4182 V på trods af jeg også brugte 4162 II klodser... Som også virkede...

Citat:  har været radiomekanikere i 35+

så ville du også kunne læse et datablad !!!!! Så jeg kunne ikke skifte en STK 4172 V med en STK 4182 V, eller som jeg startede med en  4162 II - uha uha. det har jeg gjort ! Og 4162 II er slet ikke muligt, Jo det er det og brugte den først ! Og fuldstændigt uskadeligt. Det er noget med at læse hele designet !!!

Det kan godt være en II er det optimale men fåes den ikke må man finde en erstatning ! DET BURDE DU SOM RADIO MEKANIKKER VIDE ! Som at finde en erstatning for en BC 547

Kig på mit link og forskellene i referance designet, de er små, meget små. Derfor kan det lade sig gøre.

Jeg må give Boydk og Stevns ret.
Jeg har også rigtigt mange år på bagen som reperatør og designer af elektronik  Jeg har i min tid skam også set MK III STK driver kredse brænde af hvis de blev isat istedet for MK I eller MKII udgaver. Med driver kredse er det noget anderledes end STK effektblokkene.
Hvad forskellen er på MKIII og MKII udgaven af STK3122 ved jeg ikke, da jeg kun kan finde data på MKIII udgaven i mine mange databøger og hos producenten.



Det kræver de er ben kompatible og korrekt er der større spændings forskelle skal man lade være.

Har kun kunne finde data på 3122 III modulet. Så kender ikke II. Men datablad må kunne fremskaffes.
