Hej alle sammen.

Nu er tiden vist kommet for at jeg løfter sløret for hvad påsken skal gå med :-)

Højttaleren er en 3 vejs konstruktion, hvor hver højttaler består af følgende dele:

1 x Scan Speak D2905/990000 diskant
2 x Eton 5-880 mellemtoner
2 x Eton 7-372 basser

Højttaleren bliver 92cm høj inkl. SD fødder og vil blive malet hvid (halv eller hel blank)

Højttaleren skal drives af
Harman Kardon Signature 1.0 forforstærker.
Harman Kardon Signature 1.5 effektforstærker på 2x200 watt. 2 kanaler til basserne.
Harman Kardon Signature 2.1 effektforstærker på 5x100 watt. 2 kanaler til diskanterne og 2 kanaler til mellemtonerne.

Signature 2.1 er endnu ikke købt, men jeg holder øje med markedet og håber på at finde en brugt i den nærmeste fremtid.

Delefilteret bliver en miniDSP 2x8, som består af 2 analoge indgange og 8 analoge udgange. Hver kanal kan deles ved
den frekvens man ønsker og man har mulighed for at specificere gain og EQ på alle kanaler eller hver enkelt.

Jeg har samtidig købt en målemikrofon, som jeg vha. REW vil bruge til at lave den overordnet EQ indstilling, samt lidt rum
korrigering.

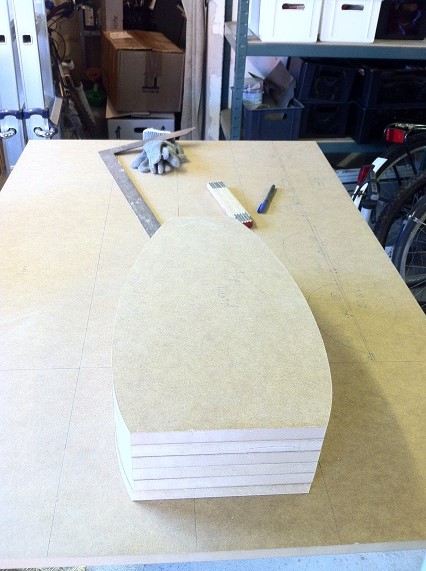

Første skridt var at få lavet en form, og udskære 3 stk til hver højttalere.
Jeg har læst mig frem til at afstivning ikke skulle være særlig nødvendig, da de buede sider vil tilføre ekstra stivhed.


Et par ting som jeg stadig mangler at få fundet ud af:
Højttalerterminaler
Intern dæmpnings materiale (og i hvilken mængde)
Højttalerkabel internt og eksternt

Mvh Michael

Så skete der lidt mere.

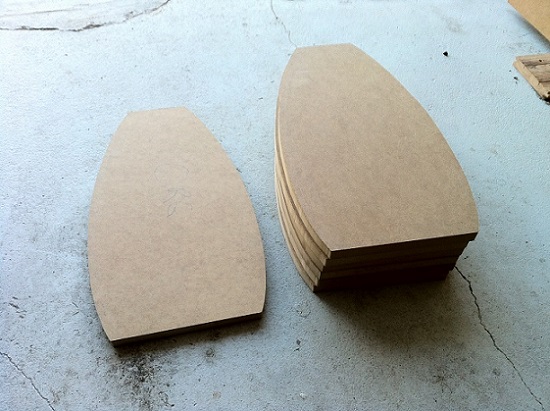

Så er kanterne slebet til.

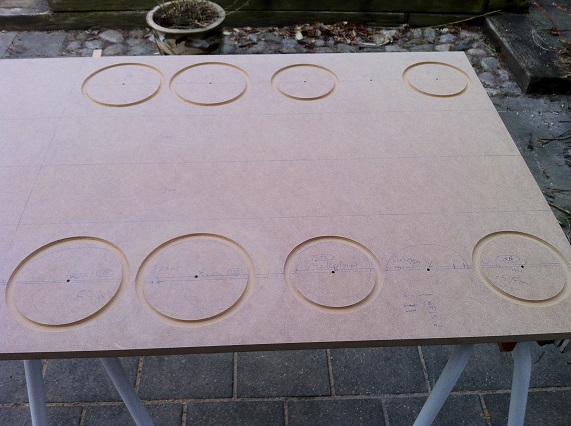

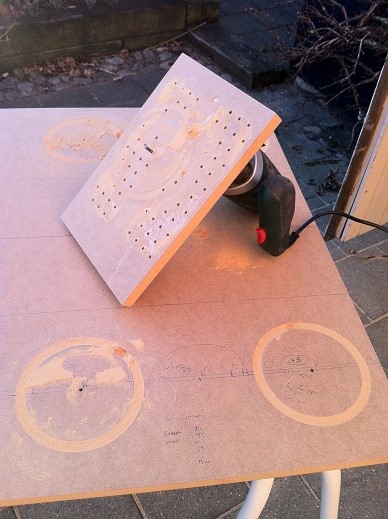

Her er der fræst spor til undersænkning af mellemtonerne.
Den fine plade monteret på overfræseren er af egen kreation

Det bliver spændende, at følge dit project.

__________________
If you can't explain it simply, you don't understand it well enough

Så fik jeg også Harman Kardon Signature 2.1 i hus. Slap med 3500kr pga. lidt risser foran.

Min mikrofon hos miniDSP er i restordre og de forventer først at have dem på lager i maj, så nu må vi se hvor længe jeg må
vente

Æv...
jeg har i onsdags bestilt en Minidsp 4-10hd og en mikrofon, og nu ser jeg den er i restordre?

tror lige jeg skal have en snak med dem i Hongkong :-)

Ellers fint projekt :)

Spændende projekt !
Har selv lige modtaget mikrofon fra miniDSP (bestilte i sidste uge) Lader til at jeg var heldig. De må godt nok få solgt
nogle stykker siden de går i restordre

Det bliver hvert fald spændende at modtage den og få testet om hvilken forskel det giver

Jeg var for nærrig til at købe 4x10 HD og da jeg alligevel ikke skal bruge digital ind og ud, kunne jeg spare et par hundrede $

Harritz3257 skrev: Det bliver hvert fald spændende at modtage den og få testet om hvilken forskel det giver Jeg var for nærrig til at købe 4x10 HD og da jeg alligevel ikke skal bruge digital ind og ud, kunne jeg spare et par hundrede $

Og jeg var i den anden ende, for doven til at smide det i et kabinet etc

Min plan var til at starte med en MDF plade, hvor strømforsyning og board skruet på.

Jeg har bestilt en strømforsyning fra Hong Kong, som er blevet rost på andre forums og prisen må siges at være helt i bund.

http://www.ebay.co.uk/sch/i.html?_nkw=12V+2A+DC+Universal+Re gulated+Switching+Power+&_sacat=0&_odkw=12v+2amp+pow er+supply&_osacat=0&_from=R40

Men mere om det, når jeg engang modtager den

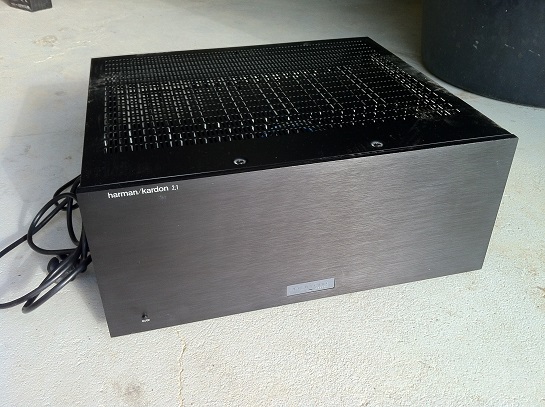

Lige et billeder af forstærkerne :)

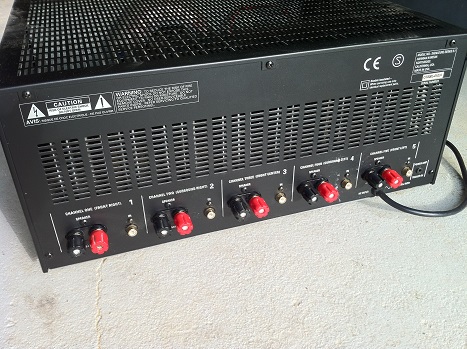

Harman Kardon Signature 2.1 (2 kanaler til diskant og 2 kanaler til mellemtone)



Jeg vil som et forsøg prøve og bruge den sidste kanal til at drive min subwoofer (12" Peerless XLS med 2x 10" slaver)

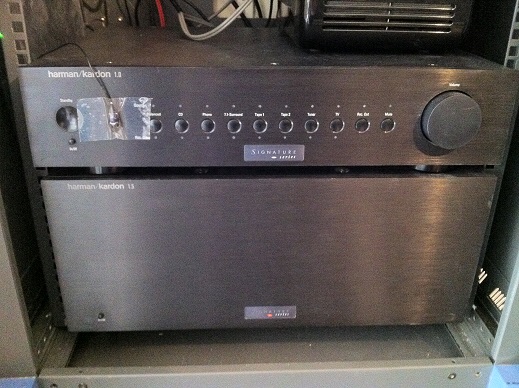

Basserne bliver drivet af en Harman Kardon Signature 1.5 og forforstærkeren er en Harman Kardon Signature 1.0

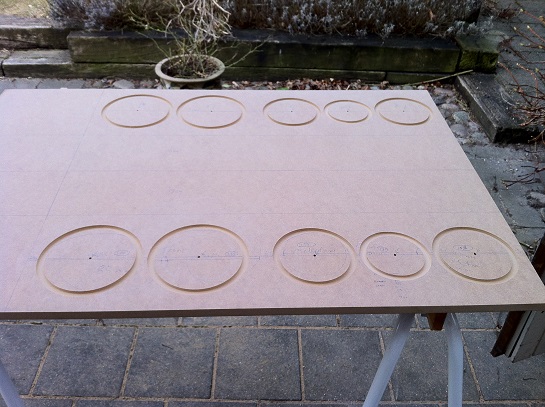

Jeg har fået undersænket de sidste par huller til enhederne, så nu skal pladerne bare skæres ud og så skal der limes :)

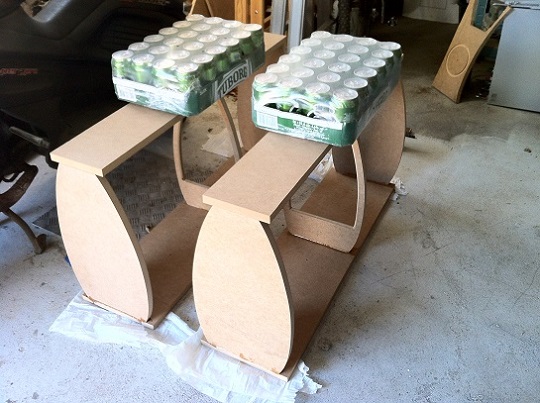

Så bliver der limet :-)

Det er da et rigtig fint projekt! Kommer sikkert til at spille konge!

Dog kunne jeg godt have tænkt mig noget mere pres mens limen størkner

Skulle jeg ud i et DIY højtalerprojekt, så blev det helt sikkert noget lignende med DSP og "normale" effekter efter.

__________________
Mvh. Mx jelle
Mit Anlæg

......du mener vel drukket... det er jo næsten et par bænke du har lavet til de bajerske øller. ser ellers fint ud.

__________________
If you can't explain it simply, you don't understand it well enough

Jeg startede med 2 rammer, men det faldt sammen, så jeg gik over til en ramme istedet.
Dog har jeg efter en time, hvor limen er skummet en lille smugle op, smidt 2 ekstra rammer på hver højttaler.

Hvis højttalerne slår fejl, har jeg da et par bænke til garagen

I aften regner jeg med at kunne lime bagpladen fast og i morgen vil jeg så prøve og lime den første side på..

Mellemtonerne og diskanten monteres i et lukket ca. 8L. kabinet, med en masse uld og resten er til bassen.

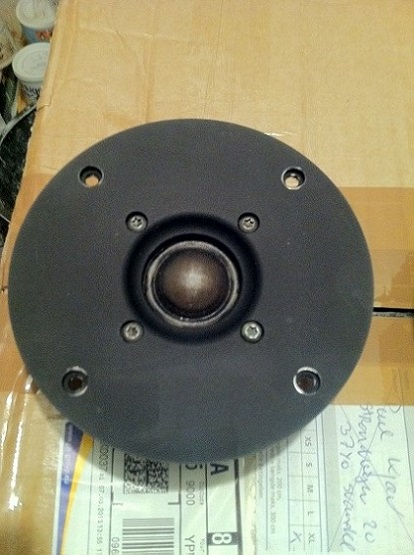

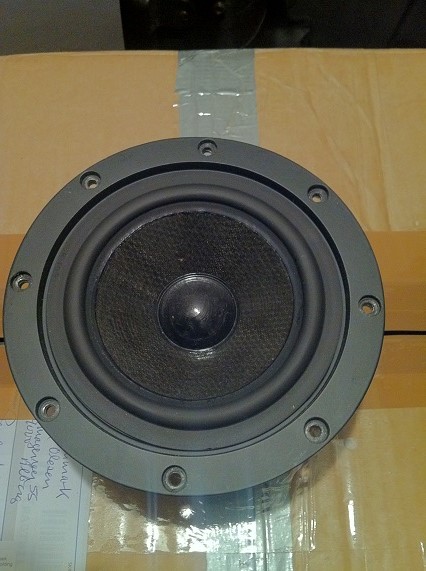

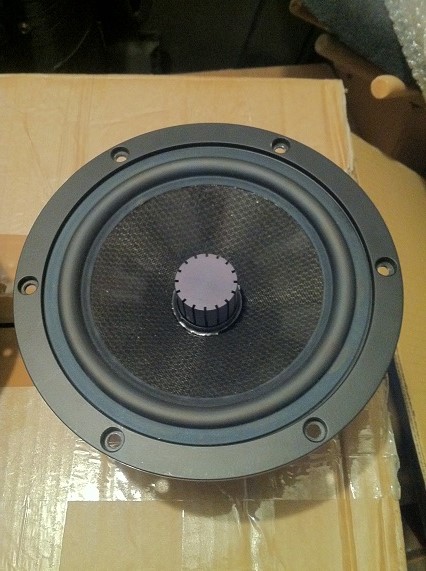

Jeg fik lige taget et par billeder af enhederne





Nogen der har en ide om hvordan jeg kan reparere de skader, der er sket omkring skrue hullerne?

Dub det lidt med sort mat maling eller brug en sort tuch pen til at skjule det med.

__________________
If you can't explain it simply, you don't understand it well enough

Jeg tænkte også på at bruge en vatpind og så dubbe det med lidt mat sort maling (har lidt på spray)

Spørgsmålet er om farver en mat sort, eller det er en eller anden speciel farve.?

Pas på med sort sprit touch, de har gerne et lilla skær.

Prøv evt. med sort skosværte, det har vist virket godt på Naim covers der har lidt samme overflade.

Uhh det var en god ide :)
Er sådan noget skosværte til at fjerne igen, hvis farven ikke er rigtig?

du må meget gerne tage nogle billeder af hvordan du sætter plader på siderne...

har selv leget med buet sider - det er lidt en udfordring.


men ellers kigger med her spændt....

mvh

Ulrik
