Jeg har bygget denne forforstærker/buffer fra Nelson Pass, den blev færdig i mandags og er lige ved at spille til. Jeg må erkende den er rigtig god, og den bliver bedre og bedre efterhånden som den bliver tilspillet. Lyden er meget dynamisk, neutral og ligetil, hverken varm eller kølig, meget hen i retningen som nogle af de bedste passive jeg har hørt, bare en tand bedre. Perspektivet er rigtigt godt både hvad angår bredde, dybde og højde.

Jeg kan kun anbefale denne forforstærker/buffer, da lyden er i top, og byggeprisen er i bund, da der ikke bruges så mange komponenter, der kan findes mere på Nelson Pass'es hjemmeside http://www.firstwatt.com/articles.htm , der kan også downloades en PDF fil http://www.firstwatt.com/downloads/B1%20Buffer%20Preamp.pdf

Jeg vil oploade lidt billeder af forforstærkeren, samt lidt mere data om de brugte komponenter, men lige nu skal jeg bare høre musik

Vil glæde mig meget til billeder.

Jeg har selv bygget flere preamps og tiltænker en mere.

Hvad har den stået dig i?
Har selv gang i en diy effekt, kunne man også bygge en pre til den ville det jo være perfekt.

Du kommer da rundt om lidt af hvert!

Hvordan spiller den i forhold til den anden forforstærker du byggede:
http://www.hifi4all.dk/forum/forum_posts.asp?TID=57180&K W=

__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

@ubl_

The First Watt B1 Buffer Preamp er klasser bedre end A-15.

A-15 er et hæderligt linietrin, men det får klø både af ARC SP9 forforstærkeren og af min MingDa forforstærker, derfor har jeg ikke brugt A-15 forforstærkeren så meget siden jeg byggede den og tilspillede den.

The First Watt B1 Buffer Preamp er på flere områder bedre en min modificerede MingDa forforstærker, så den risikerer nok og blive i mit system.

Så er der lidt billeder.

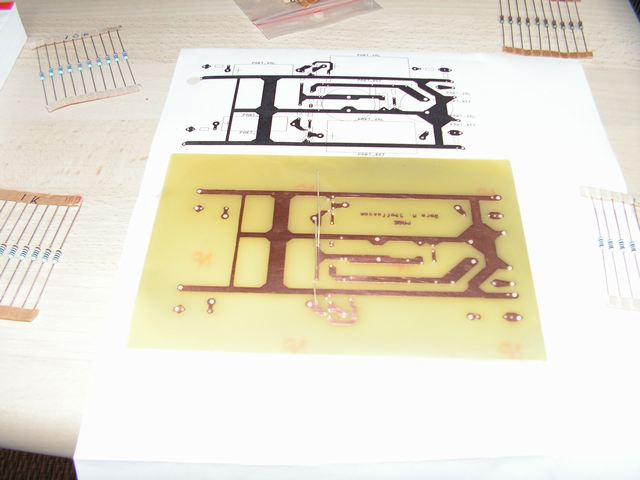

Her er det nøgne buffer print klargjort til montering, jeg har selv lavet printudlæget udfra diagrammet i PDF filen.

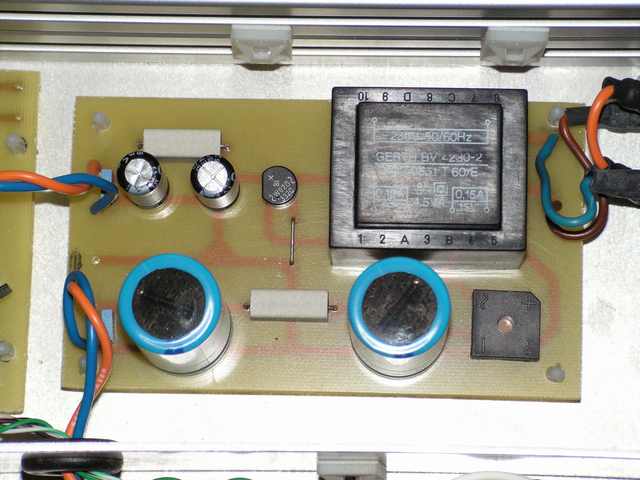

Her ses strømforsyningen, der er både forsyning til buffer kredsen og til indgangsvælger kredsen.

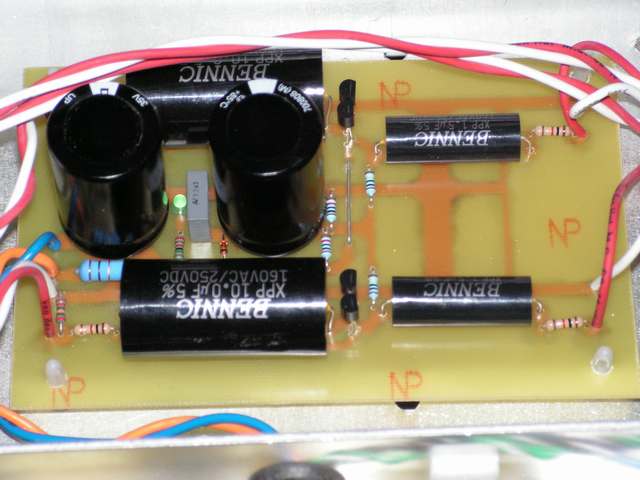

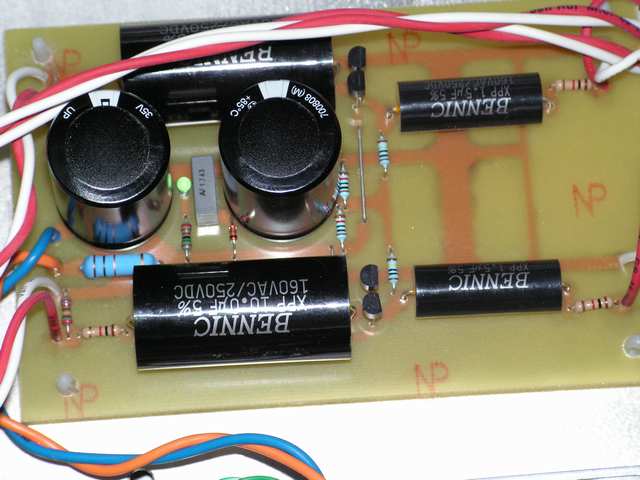

Her er et billed af det færdige Bufferprint, jeg har brugt de bedste polypropylener fra Bennic. Modstandene i serie med lydsignalet er kulfilm, mens resten er 1% metalfilm modstande.

2SK170 Transistorene er matchede parvist, de har en Idss på 4,21mA og 4,25mA for det ene sæt, og 4,41mA og 4,42mA for det andet sæt.

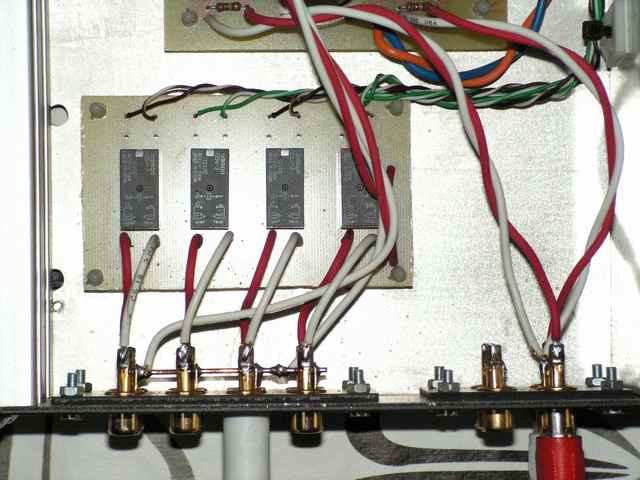

Her ses relæprintet til indgangsvælgeren, det interne signalkabel er VdH CS-18.

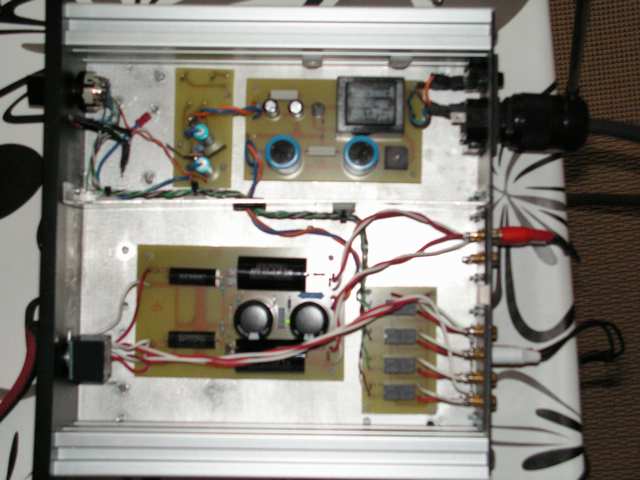

Her er et lidt dårligt oversigtsbillede af hele forforstærkeren, mens det blev testet og afprøvet. Der blev fortaget flere testmålinger inden det blev tilsluttet mit anlæg.

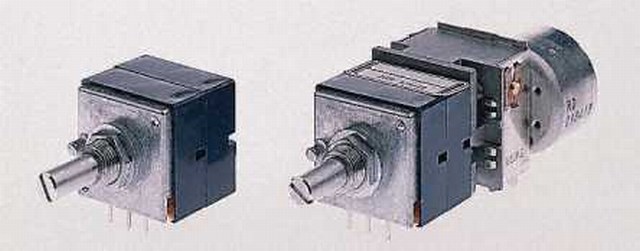

Potmeteret er et Alps 50 Kohm i den gode kvalitet som vist herunder.



Det bedste er næsten at Nelson Pass forklarer funktionen af hver eneste komponent. Det er jo altid godt.

Har lige fået en pose 2SK170BL hjem til samme projekt, så er det hvornår den er færdig

@ Mellemhjulet

Du kan roligt gå i gang med denne buffer. Efter den er blevet tilspillet, er den blevet endnu bedre, og sjældent har perspektivet her i huset været så stort som med denne pre/buffer. Der er en hurtighed og fasthed i lydbilledet som man skal lede længe efter, dette giver en lethed i musikken, så den ene CD efter den anden Vinyl bliver gennemlyttet, det må være lytteglæde.

Men nu hvor den er tilspillet, så skal der eksperimenteres, det er jo det formidable ved DIY.

Det første der skal leges med er kondensatorerne.

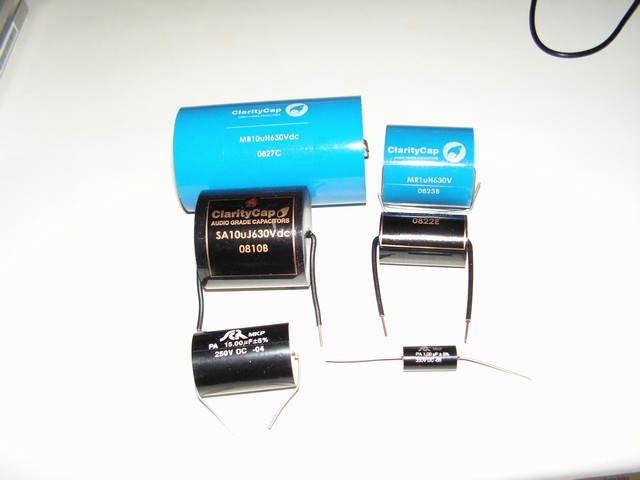

I første omgang skal der prøves med SCR(Solen) kondensatorer, men jeg har også et sæt ClarityCap i SA og i MR serien der lige skal afprøves.

Her ud over har jeg fået lovning på et sæt Mundorf og et sæt Jensen kondensatorer til afprøvning.

Der er også blevet bestilt en 24 trins attunator i ladder kobling.

Spændende tråd og flotte billeder

Hvis den er bedre end en ARC SP9 så er jeg da fristet, for det er en sag jeg syntes godt om....

__________________
"Gentlemen! You can't fight in here, this is the war room!"

Gorm skrev: @ Mellemhjulet Du kan roligt gå i gang med denne buffer. Efter den er blevet tilspillet, er den blevet endnu bedre, og sjældent har perspektivet her i huset været så stort som med denne pre/buffer. Der er en hurtighed og fasthed i lydbilledet som man skal lede længe efter, dette giver en lethed i musikken, så den ene CD efter den anden Vinyl bliver gennemlyttet, det må være lytteglæde. Men nu hvor den er tilspillet, så skal der eksperimenteres, det er jo det formidable ved DIY. Det første der skal leges med er kondensatorerne. I første omgang skal der prøves med SCR(Solen) kondensatorer, men jeg har også et sæt ClarityCap i SA og i MR serien der lige skal afprøves. Her ud over har jeg fået lovning på et sæt Mundorf og et sæt Jensen kondensatorer til afprøvning. Der er også blevet bestilt en 24 trins attunator i ladder kobling.

Nå.. har du fået prøvet nogen af dem af? Og hvis ja, hvilke kondensatorer foretrækker du?


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Ha ha ha: Jeg har lige læst den tråd ubl_ linker til, hvor du er helt vil med en anden forforstærker. Nu er den så pludselig kun hæderlig. Hvor længe går der så før du prøver endnu en konstruktion, der gør den nuværende til hæderlig??

@ ubl_

Det tager en del tid at spille disse kondenstorer til, og jeg må indrømme det gør det meget svært at sammenligne direkte. Jeg har overvejet at lave 2 måske 3 print med de forskellige kondensatorer på, så man kan skifte direkte over.

@ rohs

Du må vist have haft et kedeligt Hifi liv, hvis du aldrig har oplevet at noget er bedre end det du har haft før. Måske du selv skulle prøve lidt grej af i stedet for at bruge din såkaldte håneret.

Men lidt ret har du da, begejstringen kan da godt være lidt for stor når man lige har samlet/bygget et projekt selv, men henover tid kommer man igen ned på jorden og bruger ørerne som de skal bruges.

Hej Gorm

Der er en fin lille buffer du har fået bygget. Jeg er overbevist om at den spiller fint lige efter opskriften, men jeg er også sikker op at der kan hentes meget mere.

Du er jo allerede i gang med kondensatorerne, og jeg forventer at du ender med et sæt der står "Jensen" på. Hvis prisen holder dig tilbage, så brug hellere nogle bi-polar glatfolie, de har i min buffer banket alle de poly-prut typer jeg har prøvet.

Meningen med en buffer er jo den lave udgangsimpedans, så hvorfor sætte en 1K (R104 R204) modstand i serie i udgangen? Og hvis du ikke har behov for at afbryde forbindelsen til effektforstærkeren, uden at slukke det hele, kan du også fjerne R105 R205.

R102 og R202 kan ikke fjernes men bør udskiftes, jeg anbefaler Shinkoh modstande.

Sidst, men ikke mindst, bør du kigge på strømforsyningen. En reguleret forsyning i stil med dem Hr Nelson bruger til "Bride of Zen" forforstærkerne + masser af µF, ville helt sikkert løfte ydelsen fra bufferen.

Hilsen LAST

__________________
http://www.volbeat.dk

http://www.nationupnorth.com

Hej Gorm

Hvordan går det med B1 bufferen?

Hilsen LAST

__________________
http://www.volbeat.dk

http://www.nationupnorth.com

Hej Last

Det går rigtigt godt B1 bufferen, den er faktisk blevet en fast del af min opsætning lige pt.

Jeg har leget med lidt kondensatorer, og fundet frem til følgende kompromis. I indgangen er der en 1,5uF Bennic parallel med en ClarityCap 1,5uF, i udgangen er det stadigvæk en 10uF Bennic.

Dette er et rigtigt godt match, men jeg glæder mig til der dukker et par Jensen kondensatorer op.

Jeg prøvede lige at lave et par målinger på forstærkeren for at se hvorledes den yder. Jeg har mishandlet den med firkantkurver fra oscillatoren, og det ser ud til den først runder lidt af ved over 100kHz.

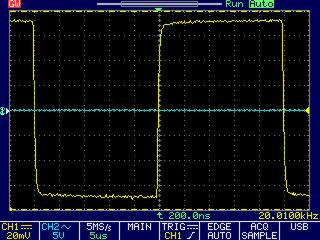

Her er et billede på forstærkerens udgang ved 20kHz, og den er pænt firkantet endnu.

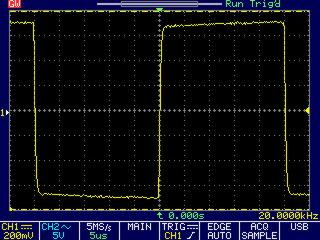

Her er der skruet mere op for volumen på forforstærkeren og indgangssignalet er hævet til 1V.

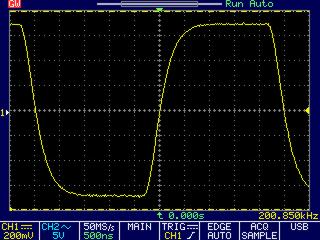

Kurven er ikke firkantet længere når man når 200kHz.

Men umiddelbart yder den ganske fint i testbænken også.

Et super spændende projekt som jeg selv får helt lyst til at bygge

Der er i øvrigt en lang tråd om den på DIYaudio:
http://www.diyaudio.com/forums/showthread.php?s=&threadi d=124889&perpage=25&pagenumber=1

Der er tilsyneladende blevet lavet en del forslag til forbedringer.

Jeg hører meget gerne om dine erfaringer med forskellige lytter.


__________________
Dennisfrie.dk

Hej igen Gorm, du er en aktiv mand! Meget spændene opsætning, jeg kan rigtig godt lide simpliciteten. Less is bether

Venter på en Luxman C02, jeg skal have noget der kører NU, så jeg kan få skrevet speciale! Men jeg følger med! Jeg er mega spændt på de Jensen caps, dyrt dyrt, men jeg ved fra delefilter feltet at de ka' noget!

Jeg bliver nødt til også selv at prøve en B1 Buffer kunstruktion - det ser alt for spændende ud
Min plan er at starte med så billige komponenter som muligt (mere eller mindre), for at lige at prøve konstruktionen. Så kan der altid laves en model i lidt højere kvalitet. Det dyreste er uden tvivl kvalitets kondensatorere, så måske jeg også forsøger mig med en dual psu model for at undgå både udgiften samt unødvendige komponenter i signal-vejen

Jeg er dog noget i tvivl om valget af komponenter. Indtil videre har jeg følgende i tankerne, men lidt hjælp ville helt klart være værdsat.

Jeg har indtil videre kun set på kulfilm modstande, men bør man bruge metalfilm modstande hvor de ikke sidder direkte i signalvejen for at undgå den smule støj kulfilm modstande giver?

(værdier osv. er taget fra den originale konstruktion)
Bufferen

¼ watts kulfilm-modstande:
3 x 1 Mega ohm (R200, R201, R203)
http://elektronik-lavpris.dk/product_info.php?products_id=83 430 (1/4 w 5% kulfilm - 1 M bulk)
http://elektronik-lavpris.dk/product_info.php?products_id=83 354 (Taped)

2 x 1 kilo ohm (R202, R204)
http://elektronik-lavpris.dk/product_info.php?products_id=83 394 (1/4 w 5% kulfilm – 1k bulk)
http://elektronik-lavpris.dk/product_info.php?products_id=83 315 (Taped?)

1 x 221 kilo ohm (R205)
http://elektronik-lavpris.dk/product_info.php?products_id=83 422 (1/4 w 5 % kulfilm - 220k bulk)
http://elektronik-lavpris.dk/product_info.php?products_id=83 345 (taped)

Kondensatorer:
C200; 1 UF (anbefalet høj-kvalitets film-kondensator) (Metallized polypropylene film capacitors) 63 VDC
http://elektronik-lavpris.dk/product_info.php?products_id=85 897&language=en
(1 uf 100 v, High purity aluminium foil)

C201; 10 UF (anbefalet høj-kvalitets film-kondensator) (polyester film capacitors)
http://elektronik-lavpris.dk/product_info.php?products_id=85 902&language=en
(1 uf 100 v, High purity aluminium foil)

Potentiometer (lineær eller log):
P200; Potentiometer – stereo 25 k
http://elektronik-lavpris.dk/product_info.php?products_id=99 961&language=en (22 k lin)

Transistorer;
Q200; 2sk170
Q201; 2sk170
http://elektronik-lavpris.dk/product_info.php?products_id=98 072 (N-FETS, 10 stk 30 kr)

------------------------------------------------------------ -----------------------------------------------------

Forsyning
Modstande (1/4 watt undtagen R1)
R1; 1 ohm 3 watt
http://elektronik-lavpris.dk/product_info.php?products_id=84 517&language=en
(5w 1 ohm)

2 x 10 kilo ohm (R2 og R3)
http://elektronik-lavpris.dk/product_info.php?products_id=83 406 (1/4 w 5% bulk)
http://elektronik-lavpris.dk/product_info.php?products_id=83 327 (Taped)

1 x 15 kilo ohm (R4)
http://elektronik-lavpris.dk/product_info.php?products_id=83 408 (1/4 w 5% bulk)
http://elektronik-lavpris.dk/product_info.php?products_id=83 329 (Taped)

Lytter;
1.000 – 15.000 uF 25 v (C1 og C2)
http://elektronik-lavpris.dk/product_info.php?products_id=85 716&language=en
(4700 uF 25 v)
http://elektronik-lavpris.dk/product_info.php?products_id=91 498
(4700 uF 25 v, - 10 stk 50 kr)

C3; 1 uF 25 volt (anbefalet Metallized polypropylene film capacitors)
http://elektronik-lavpris.dk/product_info.php?products_id=85 897&language=en
(1 uF 100 v High purity aluminium foil)

Diode;
D1 Diode (Generic 1N914)
Jeg kan ikke umiddelbart finde den type diode andre steder end hos farnell og digi-key. Er der nogle bestemte man bør kigge efter som alternativ eller er en hvilken som helst "hurtig diode fint"?

D2 Lys-diode
- det skulle jeg nok kunne finde ud af

__________________
Dennisfrie.dk

Rigtig spændende

Lige en detalje - de transer der er, skal de ikke være udmålte og parret, det mener jeg da de skal

Jo, og jeg mener man kan købe print hos PassDIY, men nok lidt anderledes og enklere end vist her
