Lille 2 Vejs Scanspeak Stander med stor lyd

Så er jeg igang igen, De gamle 2½ Vejs blev for store til stuen i min nye ljelighed, derfor er jeg gået igang med et par mindre.
























Kabinettet er ca. 18.5L og har en portfrekvens på 34Hz, hvilket giver en step-response som dør ud allerede efter 20ms.












På de nederste billeder kan det ses at jeg er igang med nærfelts målinger af enhederne. Jeg er nemlig interesseret i at kende enhedernes optimale arbejdsområde og derfor skal jeg have målt forvrængning og spredning. 18W er en fin Bas/mellemtone som holder godt styr på opbrydninger, så den kan faktisk uden problemer bruges langt op i frekvens. Den formår dog. pga. størrelsen ikke at opretholde ensartet spredning til ret meget længere end 2kHz. Det kan ses her:



Jeg ønsker en jævn powerrespons og dermed en neutral lyd, derfor efterstreber jeg at højttaleren spreder lyden ensatet over hele frekvensområdet. Havde man en højttaler med perfekt powerrespons og stillede den ind i et rum med 0 dæmpning (modsatte af en lyddødt rum) og målte frekvens over relativt lang tid, skulle man gerne ende op med en lineær frekvens kurve, uanset hvor microfonen blev placeret. Jeg lægger naturligvis størst vægt på den direkte lyd, men jeg mener ikke at man bør se igennem fingerne med balancen af den ikke-direkte lyd. Derfor skal jeg ikke vælge en delefrekvens for langt fra de 2kHz - Noget andet jeg også skal huske at tænke på, er om diskanten kan spille ned til 2kHz uden at forvrænge. Her en en måling (nærfelt) af frekvens samt 2 og 3. harmonisk forvrængning på diskanten:



Som det ses, holder denne diskant harmonisk forvrængning lav, langt ned i frekvens (derfor jeg valgte den). Dette muliggør en lav delefrekvens uden at skabe øget forvrængning. Jeg kan afsløre at den endelige delefrekvens ligger på 2kHz.

Til filter simulerings delen, har jeg taget en række målinger med afstande fra 30cm op til 180cm både on og off axis både vandret og lodret, jeg er 95% færdig med det. Der bliver også lavet transient analyse af filteret, så jeg kan sikre mig, at det ikke har en ringe pulsrespons eller har unødige resonanser, en LC-kreds er jo et slags elektrisk pendul.


Løftet lidt af gulvet (første reflektion) for at opnå en længere gatening.



Der kommer en opdatering, når jeg har fået købt filter-komponenter og fået det hele gennemtestet.

Lækkert! Rigtig spændende finér du har brugt, den synes jeg ikke man ser så tit. Men har du været opppe at slås med baflen på den ene, jeg synes
den ser lidt medtaget ud?
Men ellers et meget flot resultat, jeg er ikke så meget inde i målinger, men god forklarende tekst må jeg sige

Mvh. stineamalie

stineamalie skrev: Lækkert! Rigtig spændende finér du har brugt, den synes jeg ikke man ser så tit. Men har du været opppe at slås med baflen på den ene, jeg synes den ser lidt medtaget ud? Men ellers et meget flot resultat, jeg er ikke så meget inde i målinger, men god forklarende tekst må jeg sige Mvh. stineamalie

Ja, bejsen blev opløst i lakken jeg gav den og begyndte at flyde ud så det endte med at det lignede pladerne havde fået sort-maling, så det er jeg også lidt træt af, de "hvide mærker" man kan se, er dog fjernet, billederne er ikke helt up-to-date.

Ser godt ud Kasper  Er den baffel så blevet pænere? Hvad er det for en diskant du har smidt i?

__________________
Mvh Bjarke Hedegaard

NICE !
Ser seriøst ud.

We like Zebrano -veneer ... må man få at vide hvor man skaffer sådan noget som skal stryges på?

Ser godt ud. Hvordan er lyden ? Har set de standere før, men kan sgu ikke huske hvorfra ?

__________________
Ikke alt det der fancy pancy honky tonky.

Baby Strong skrev: Ser godt ud. Hvordan er lyden ? Har set de standere før, men kan sgu ikke huske hvorfra ?

Jeg tvivler på, at der findes et sæt magen til ;)

Som jeg har skrevet, er jeg ikke nået så langt endnu, jeg har kun haft en testfilter på, men jeg simulerer stadig på mine målinger.

NriK skrev: NICE ! Ser seriøst ud. We like Zebrano -veneer ... må man få at vide hvor man skaffer sådan noget som skal stryges på?

Det er skam helt alm finer, købt i brabrand finer (flinke gutter) de ville kun have 120kr for det, jeg har endda en hel del i overskud. Så ruller jeg lim på kabinettet med en malerrulle og lader det tørre 10min, så lægger jeg fineren på og stryger det fast (limen hærder).

De ser godt nok flotte ud! hvis de bare lyder halvt så godt må de være fantastiske

kan det passe jeg spotter et ymm HT kabel? Hvordan synes du de spiller?

kappen skrev: stineamalie skrev: Lækkert! Rigtig spændende finér du har brugt, den synes jeg ikke man ser så tit. Men har du været opppe at slås med baflen på den ene, jeg synes den ser lidt medtaget ud? Men ellers et meget flot resultat, jeg er ikke så meget inde i målinger, men god forklarende tekst må jeg sige Mvh. stineamalie Ja, bejsen blev opløst i lakken jeg gav den og begyndte at flyde ud så det endte med at det lignede pladerne havde fået sort-maling, så det er jeg også lidt træt af, de "hvide mærker" man kan se, er dog fjernet, billederne er ikke helt up-to-date.

Hey kappen..

Lige et ydmygt forslag :-)

Med lidt forsigtighed kunne du stadig nå at slibe lakken af, bejdse igen og derefter slutte af med antikvoks.... ( hvis det er koksbrå spritbejdse du har brugt, kan du fylde hakket i kanten ud med plasticpadding,slibe og bejdse - det er næsten umuligt at se forskel)

Jeg har få gange været heldig, at lakere ovenpå bejdse, men lige så tit er det blevet noget rigtig møg. Man skal ihvertfald sikre sig, at bejdse og lak kan arbejde sammen...

Jeg er med på, at antikvoksen ikke er så "langtidsholdbar" som lakken, men det kræver kun en påføring og aftørring, og så ligner det "nyt" igen.... Du kunne jo lave en prøve, hvis du har en stump træ i overskud...

Mvh

chris-torb

Ser da fedt ud med det slidte look- Keep it.

Ser rigtig godt ud med den sorte front og så det brune til siderne. jo jo fræk sag

Imponerende flotte kabinetter.
Fornuftigt kombination af enheder og kap.-afstemning. Det skal nok komme til at lyde godt.

Mvh.
Simon

__________________
Dette indlæg bygger på 10% faktuel viden og 90% sygeligt behov for opmærksom...

Det ser rigtig godt ud, aner man lidt Xavian udseende



Har du købt dit finer hos brabrand fineringscentral?

Synes ikke man kan se hele udvalget, og ej heller bestille over en eshop.


Må sige at den zebrano finer er virkelig flot - jeg kunne ikke lide den finer jeg så hos clic, den var alt for mørk til min smag, men dén lyse som du har, den sidder lige i skabet!


__________________
Anima

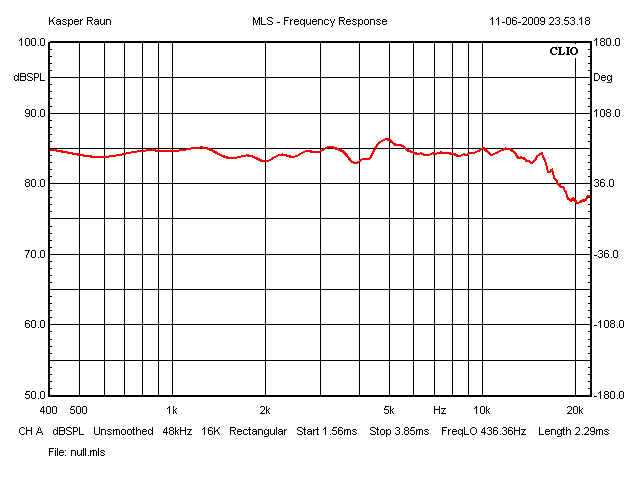

Her er frekvensresponsen målt med mls:

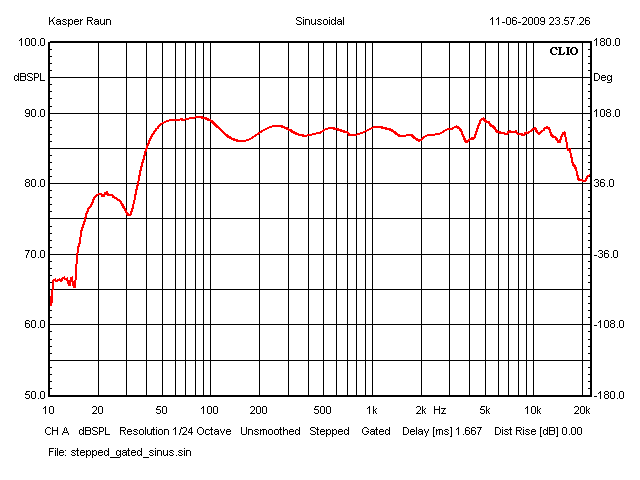

Her med en stepped og gated sinus:


Der kommer flere målinger af højttaleren i morgen engang.

Ser skide godt ud Kasper.  Hvad er din erfaring så med den diskant? Noget man skal smide i sine højttalere?

__________________
Mvh Bjarke Hedegaard

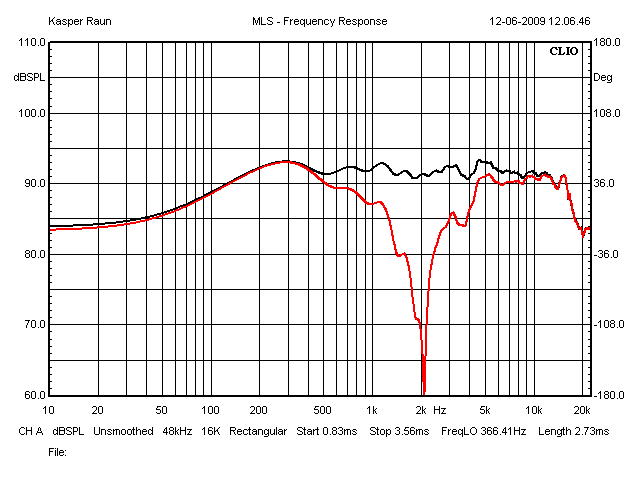

Fasevendt diskant og måling af frekvensresponsen med rigtig fase i præcis samme position.

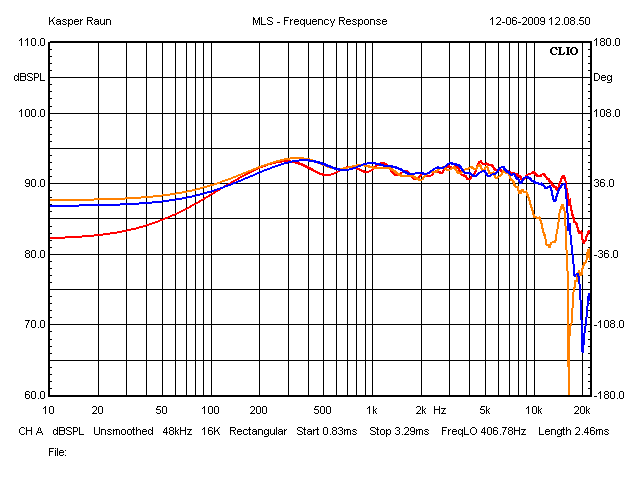

Horisontal spredning, on-axis, 30 og 60graders off-axis.





Vertikal spredning, on-axis, 15 grader over og 15grader under. - Her kommer højttaleren virkelig til sin ret. Fordi at enhederne sidder så tæt og der er brugt så lav delefrekvens, måler man tæt på perfekt respons både langt over og under højttalere, altså et minimum af lobbing.


Stepresponse - Alt efter 4.5ms er ballade fra rummet. - Tæt på ideel form (trekant) Den negativgående del i starten, er pga diskanten er i modfase, step fra begge enheder, ankommer på præcis samme tid.

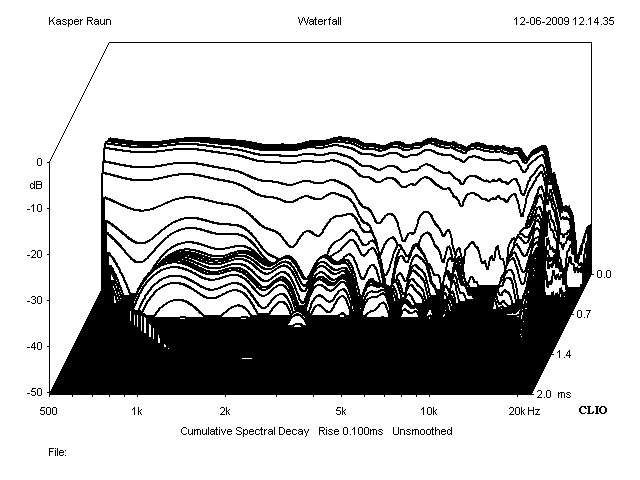

Vandfaldsplot, som det kan ses, dør energi hurtigt ud, med en untagelse ved omkring 17kHz (dette er naturligt for diskanten og kan ikke laves om på). Niveauet er dog -30dB nede allerede efter 1ms, så det er intet problem i praksis.

BjarkeHedegaard skrev: Ser skide godt ud Kasper.  Hvad er din erfaring så med den diskant? Noget man skal smide i sine højttalere?

Det kan du roligt gøre, du kan jo komme forbi efter et lyt, så kan du selv vurdere.

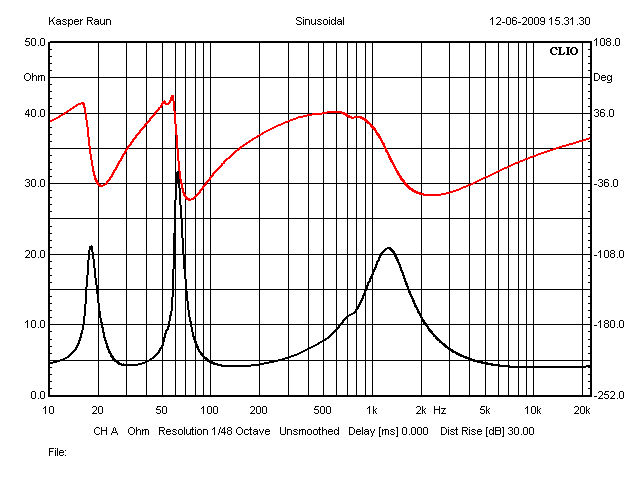

Der var lige et skud af impedansen og den elektriske fase.
