Skal til at bygge et sæt højtalere til køkkenet, og har i første omgang et par spørgsmål til kabinet konstruktionen.
Har følgende enheder der skal bruges til formålet, Peerless sds525 (830656) samt DX25 diskant.

Vil det være bedst med et lukket kabinet?? eller ville det være bedre at lave dem i et portet kabinet ??
Højtalerne skal ikke være alt for store da de skal hænge på vægen i køkkenet, har regnet med at et kabinet volumen på ca 10-12 liter.

Mvh Martin


__________________
Mvh

Martin

Jeg har ikke nogen videre viden om emnet, men jeg fandt databladet:
http://tokospeaker.com/sites/default/files/SDS-P830656%20Rev 1_0_0.pdf

Og denne side: http://tkhifi.homepage.dk/javapro/lukketboxe.html

Så kan man beregne hvor stort et lukket kabinet der skal bruges, afhængig af hvor dæmpet et system du vil have. Hvis jeg f.eks. vælger 0.9, ender jeg med et kabinet på 12 liter. 0,9 er lidt meget, det betyder at man får en lidt løs men fyldig bas. Men vælger man en mere dæmpet, f.eks. 0.7, ender man med et kabinet på over 200 liter.

Det er lettere at lave et lukket kabinet, da der ikke er så meget at tage hensyn til.

Men det ville være rart om en en højtaler ekspert kunne fortælle om beregningerne er helt skæve.

Jeg legede lidt med beregningerne på siden. Da jeg lavede ovenstående beregninger havde jeg sat "Serie modstand i ohm, seriespoler, højtalerledning, forstærkerens udgangsimpedans" til 1, hvilket er meget højt. Sætter jeg den til 0.1, en lav, men dog realistisk værdi, kan jeg få en Q på 0.79 for et kabinet på 12 liter, hvis jeg vil acceptere et kabinet på 24 liter kan jeg få et fornuftigt Q på 0.7

Hej Bertel,

Spændende, prøver lige at lege lidt med det imorgen, men et kabinet på 24 liter bliver da vist noget af et monster og have hængende på væggen


__________________
Mvh

Martin

24 liter er noget i stil med 25*25*35 cm, og det er meget at have til at hænge på vægen i et køkken.
Man kan selvfølgelig vælge at lave dem mindre, på bekostning af lidt dårligere lyd.

Nu er det med Q'et knap så kritisk med en køkkenhøjtaler. Det lukkede kainet er det sikrere valg under alle omstændigheder. Desuden, bassen afhænger jo osse af systemets resonansfrekvens, rummet og højtalernes placering, m.v.

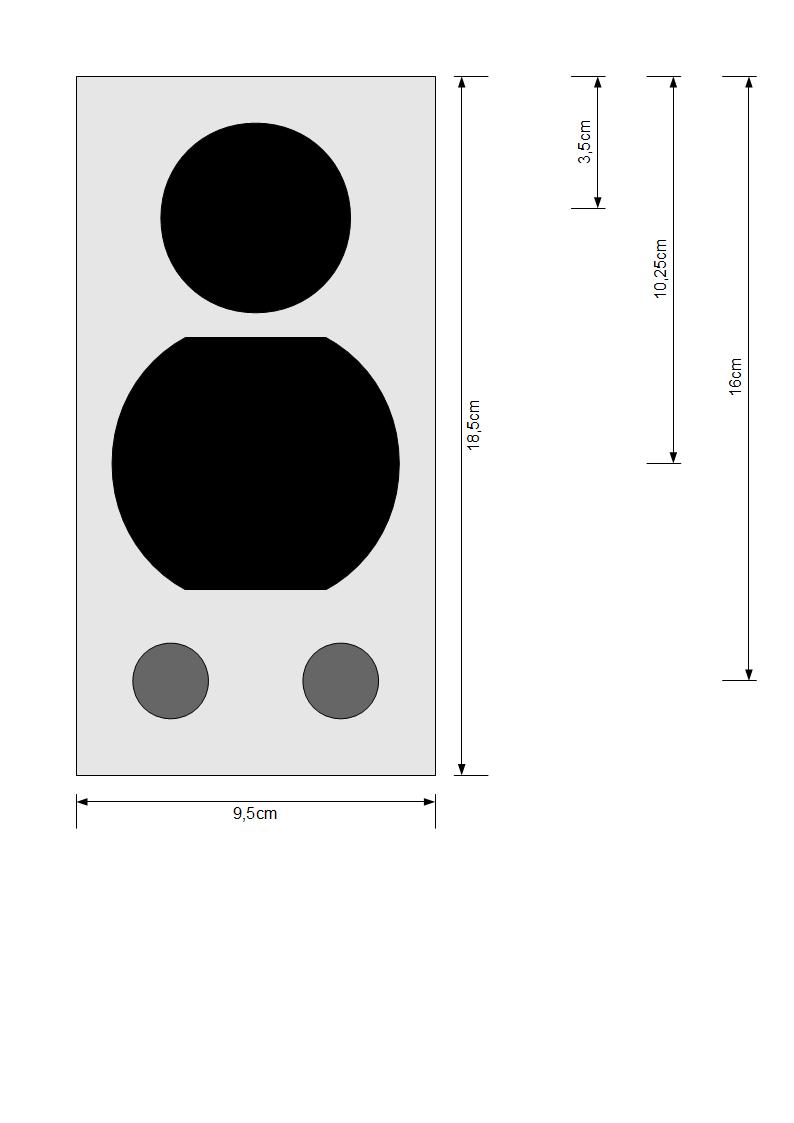

Her er en foreløbig skitse af højtalerne, målstok er 1:2 så målene på tegningen skal ganges med 2.
dybden har jeg sat til 25cm, det giver et volumen på lidt over 10L med en pladetykkelse på 19mm.
Har skitseret med 2 porte på fronten da de skal hænge på væggen.

Er der nogen der kunne hjælpe med at regne port/portene for mig ???


__________________
Mvh

Martin

smuttede lige med billedet i foregående indlæg.


__________________
Mvh

Martin

Jeg kan stadig ikke lave rigtige links, men der står noget om det her:
http://en.wikibooks.org/wiki/Acoustics/Bass-Reflex_Enclosure _Design
Men beregning af basrefleksport bliver vist aldrig en eksakt videnskab.

Jeg synes du skal lave kassen uden port og så høre hvordan det lyder. Hvis ikke det fungerer, så lav ét passende hul for neden og sæt et rør i. Derpå kan du begynde at eksperimentere, dels med længden på porten og dels med dæmpning af porten.

Her er et link du absolut skal se.

Det er nok noget i den stil/stoerrelse du gaar efter.

http://www.troelsgravesen.dk/Peerless_HDS830860.htm

Dog kan du ikke kopiere delefilteret 100% da din bas/mellem enhed har nogle andre T/S parametre. Men det er da et skridt i den rigtige retning mht kabinet





Hej Winkel,

Den har jeg luret lidt på, men dur det at have basporten bagpå når højtalerne skal hænge på væggen ? Det er derfor jeg har sat portene foran.
Hvad med dimensionen af porten, vil den være den samme når bas/mellem tone ikke er helt det samme ??


__________________
Mvh

Martin

Placér bare portene foran - når de placeres bagpå er det som regel af kosmetiske hensyn, lydmæssigt betyder det meget lidt. I princippet skal porten tilpasses den pågældende enhed, så man kan ikke uden videre regne med, at det vil fungere med en 'tilfældig' port.

Ok hvis det ikke har den store betydning hvor basporten sidder, tror jeg jeg vil tage udgangs punkt
i den tidligere linket højtaler på http://www.troelsgravesen.dk/Peerless_HDS830860.htm
Så må jeg tune porten så den passer.
