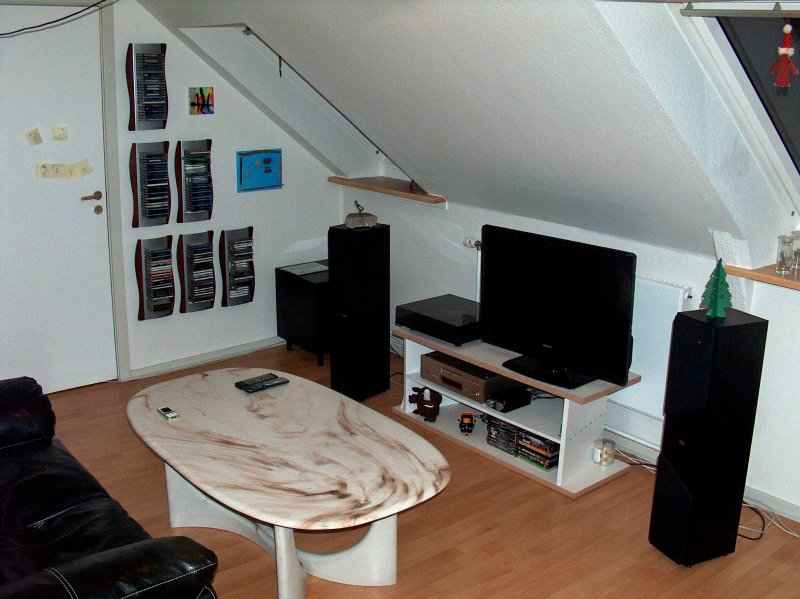

Jeg er lidt en gør det selv'er, så derfor ser mit anlæg også ud som det gør.

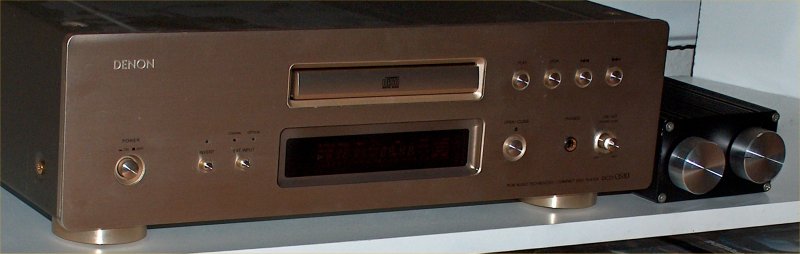

Denon DCD S10 Mk I: Alle ampams er fjernet og istedet har jeg monteret mit eget print med THS4052 (I2V konvertering) og LM4562 (diferential trin) og egen strømforsyning, med hurtige afkoblinger. Lav pas filteret er to simple første ordens med samlet -1dB omkring 27 KHz.

Forforstærkeren var et eksperiment. Nu havde jeg bygget meget med opamps og har rimelig styr på disse, men mange talte rosende om non feedback, single end forstærkere. Derfor måtte jeg lige prøve at samle en sådan. Den er slasket hurtigt sammen efter lidt simulering i PSpice og lyder klart mere levende end min 'korrekte' opamp konstruktioner. Desværre har den kun 3 indgange (der afbrydes både på stel og signal, med omskifteren) og da det ikke er nok, så har jeg handlet ind til en ny og bedre.

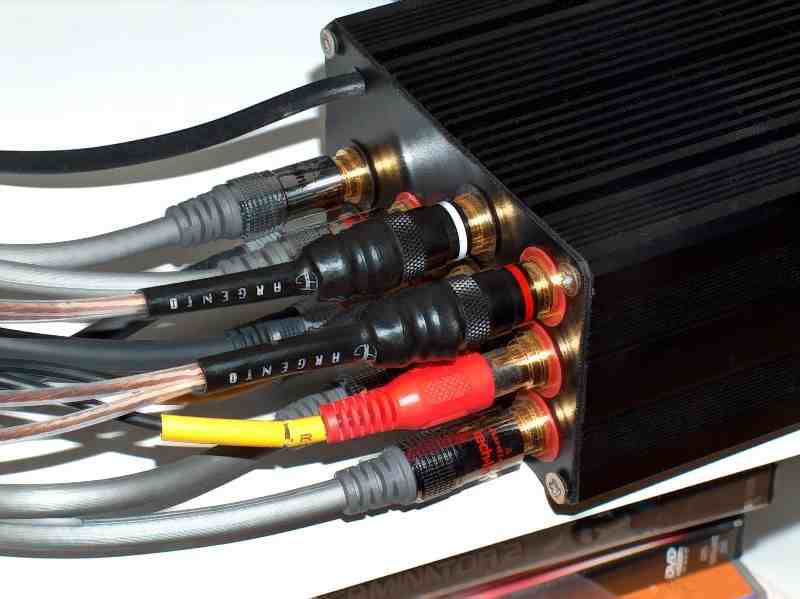

Kablerne:
Fra CD afspilleren: 50cm kobber kabel fra Argento
Fra pladespiller: 1 meter fra ClickTronix
Til højttalerne: 3 meter fra ClickTronix
Til min sub: 5 meter fra ClickTronix
Med tiden skal især kablet til side højtalerne skiftes til et bedre.

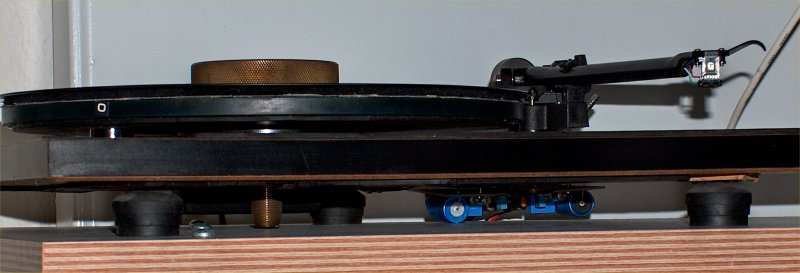

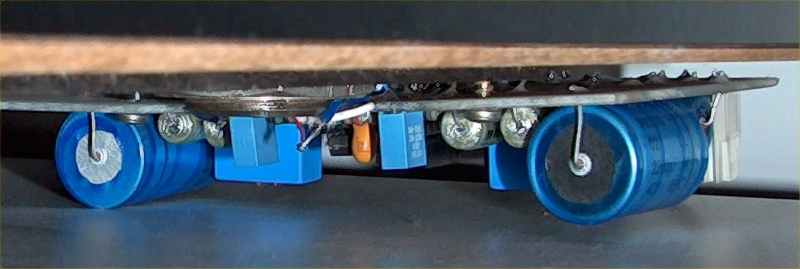

RIAA'en sidder fint under pladespilleren, lige ved tonearmen. Den er basseret på OP275 og skal også skiftes engang, men gørst er grado pickuppen udskiftningsmoden.

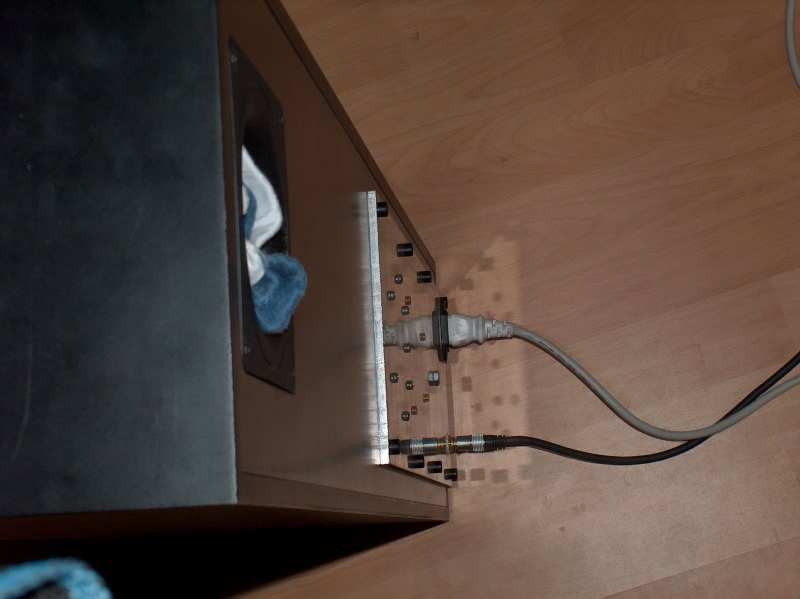

Højttalerne er som udgangspunkt Elac 121 Jet, men ved en pludselig indskydelse, blev de lavet aktive. Forstærkerne er LM3886. Strømforsyningen består af en 225 VA traffo og 60.000 uF.
Ude i mit hobby rum er jeg igang med to print, med 3 nonfeedback single end forstærkere.
Delfilteret er selvfølgelig aktivt, men opamp basseret. Det skal også laves om. Engang....

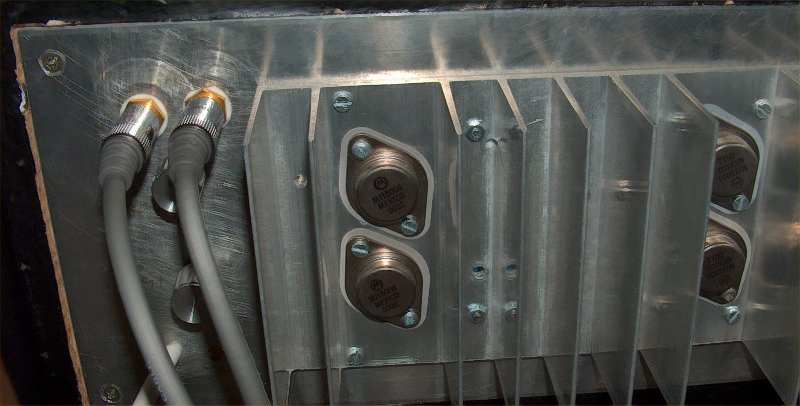

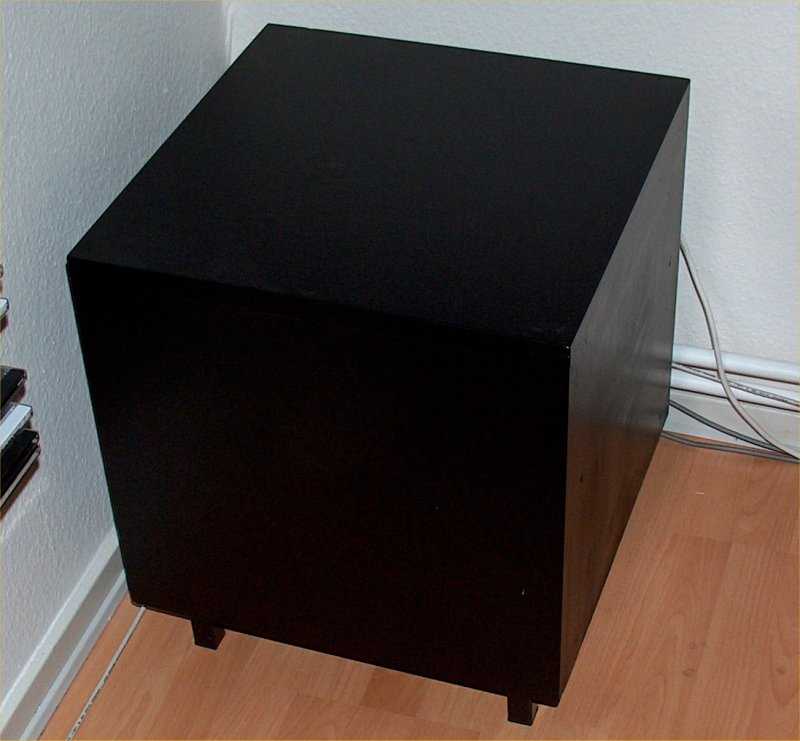

Subwooferen er bygget over en 7Kg tung (rettelse: Vægten er magnetens) 15" basenhed, beregnet til at sidde i en bil. Her sidder den i et 45L trykkammer og styret af en hjemmebygget 200W (1ohm stabil) forstærker. Nu er autoenheder ikke så super gode til lyd, men de har dog lidt fordele. Dels er de lavet til små kabinetter og så har den masser af areal. Forstærkeren har en udgangsimpedans på -2 ohm, hvilket sænker resonansfrekvens (med snyd og prisen er strøm) og forvrængningen. Den fungere fra ca. 26 Hz og skæres af ved ca. 60 Hz.

PS: Der er hulens forskel på om ens billeder fylder 70k til 100k, eller max 35k....

Najs at se noget DIY.

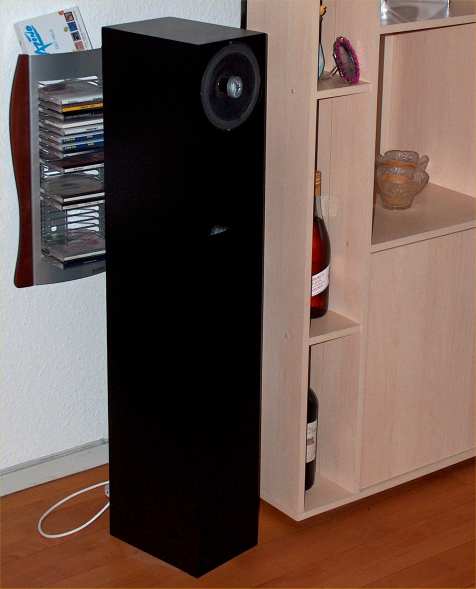

Hvad blev der forresten af de aktive højttalere herunder, bruger du dem i et andet rum ?

KrammeAcoustics skrev: Najs at se noget DIY. Hvad blev der forresten af de aktive højttalere herunder, bruger du dem i et andet rum ?

Tja. Det kan man godt sige de gøre. De står angivligt i min x-kones stue. De gav dog nogle gode erfaringer og deres forstærker er udgangspunktet for mit nuværende projekt.

Og tak for roserne.....

Ser meget spændende ud, fedt at du har gjort det selv!

Krog skrev: Ser meget spændende ud, fedt at du har gjort det selv!

Takker. Hvis der er tidspunkter hvor man skal lave sit hifi selv, så er det da når man er single og kan lave det uden at tænke på WAF

Alt i alt er der en udskiftning på vej, men den går lidt roligt. Lige nu fordi jeg ikke kan finde nogle af mine 0,8 mm bor  Udskiftningen går fra opamps og feedback, til singleend og non feedback.

Jeg vil ha' liv og spilleglæde i mit anlæg.

Thumps up - Det ser godt ud.

__________________
Mvh Bjarke Hedegaard

Hej bdef,

Det ser sgu godt ud!

Hvad har du købt ind til din nye pre, er det et kit, - eller helt fra bunden?

Krog skrev: Ser meget spændende ud, fedt at du har gjort det selv!

Mange tak.

Fimpe skrev: Hej bdef, Det ser sgu godt ud! Hvad har du købt ind til din nye pre, er det et kit, - eller helt fra bunden?

Altid helt fra bunden med mig. Det er her hobby'en ligger for mig. Jeg ved det ikke bliver helt så godt, som hvis f.x. LC Audio eller andre havde lavet det, men det gør mig mindre.

Analog delen i min CD afspiller har lige fejlet, men ikke mere end jeg selv kunne fikse det. Det viste sig at det var en 2,2nF / NPO kondensator der havde givet op. Det tog ikke lang tid at fikse og samtidig prøvede jeg lige en anden opamp, som I/V konverter. Skuffende nok, så var der ikke den store forskel i lyden

Eksperimenterne er min hobby....

jeg kan lide det kan jeg

__________________
lyd er mit liv... musik er min dyd...

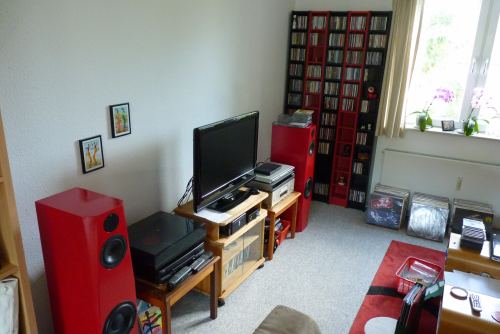

Så flyttede jeg sammen med kæresten og hendes CD/LP samling.

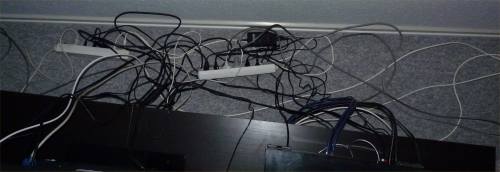

Men det var noget af et puslespil at få kablerne til at passe:

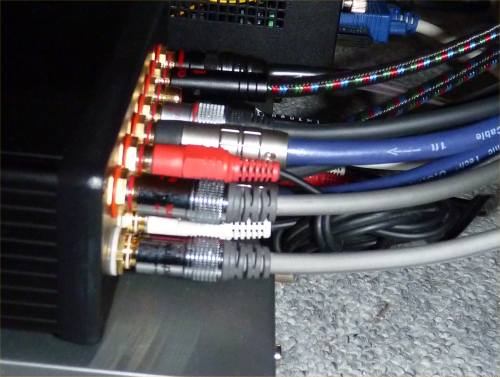

Sådan endte det bag forforstærkeren:

orme gård

har du nogle sand orm til salg

det er fet at folk kan selv

de holder onsdag i silvand gør det5 selv selv lol   super fet det du har gang i der
