I efteråret 2003 begyndte jeg at lave forsøg med kabinetter til denne højttaler, der blev forsøgt med forskellige størelse volumen, samt fælles og seperat kabinet til bas/mellem enhederne. Det skal dog siges at jeg som udgangspunkt havde bestemt mig for et lukket kabinet for enhederne, og D'Appolito 3/2 højttaler geometri, med en delefrekvens på 2750Hz, som giver en indbyrdes afstand mellem enhedene på 12,5cm.

Her i sommer ferien har jeg så eksperimenteret lidt med en bund/sub. til disse højttalere, men de bliver nok først lavet endeligt færdige til efteråret.

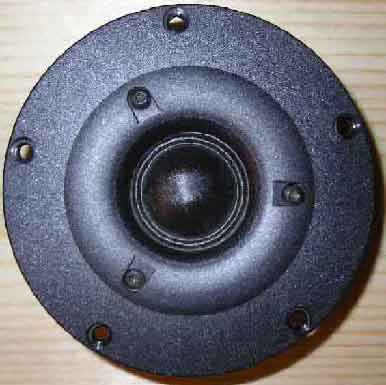

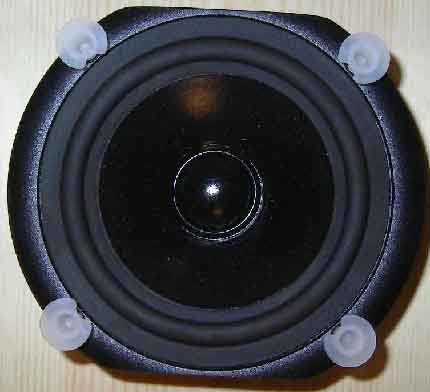

Som enheder har jeg valgt at bruge Vifa's PL27TG05-06 diskant, og Vifa's TC14WG69-12 bas/mellem enhed.

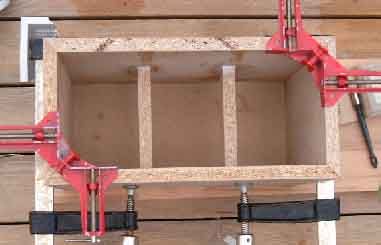

Forsøgende endte så ud med et fælleskabinet, på 14 liter for det to bas/mellem enheder. Der blevet eksperimenteret med mange typer isolering/dæmpning, samt delefilter i løbet af vinteren og foråret. Kabinet materialet er 19mm spåndplade.

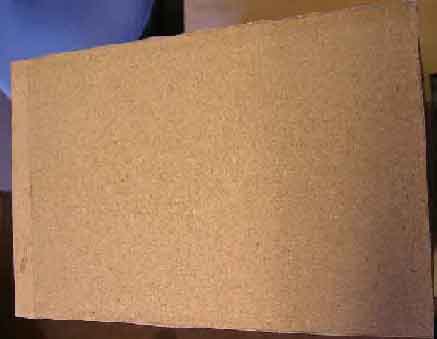

Men så her i sommerferien besluttede jeg mig for at bygge kabinetterne i en lidt pænere finish, og det er ikke af spare hensyn jeg har brugt spåndplade frem for MDF, men fordi spåndplade absolut er ligeså godt omend ikke bedre end MDF, eneste fordel ved MDF er at det er let at forarbejde i kanter og udfræsninger.

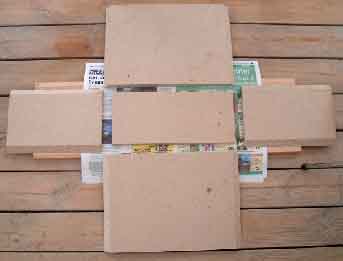

Siderne og bunden bliver dæmpet en smule med Bitumen, ikke for meget da det gør kabinettet for dødt.

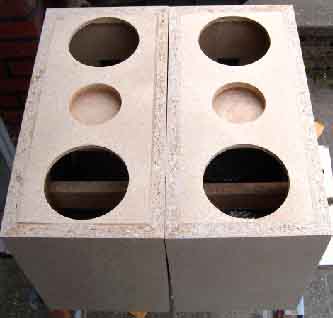

I fronten fræses der ved hullerne for enhederne, så der ikke skal opstå kompression omkring enhederne.

Så er højttaleren klar, til at få limet en 18mm limtræs front på.

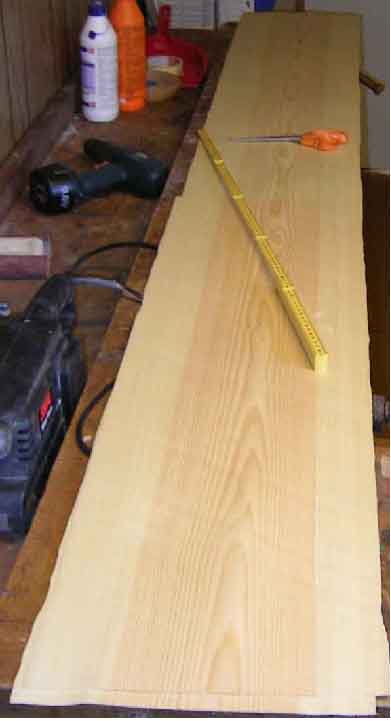

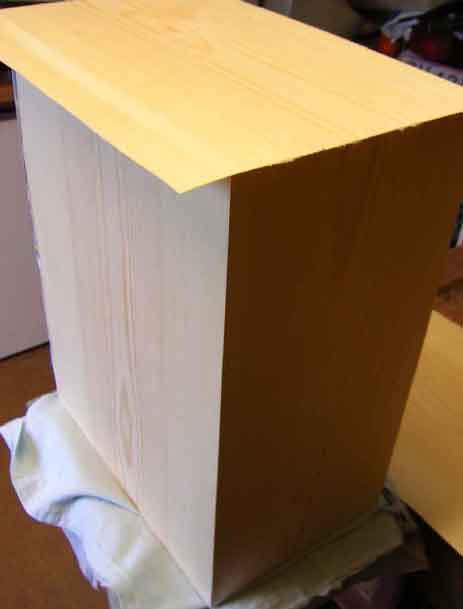

Her efter er det jo bare at finere kabinettet.

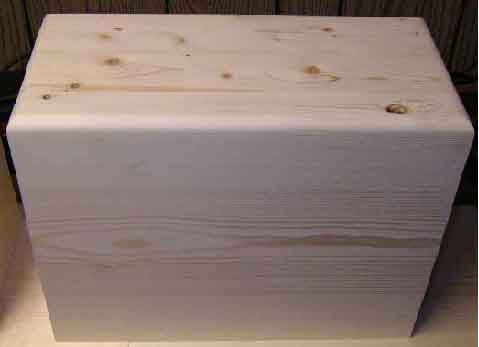

Jeg ved ikke om man kan ane limtræs fronten på billedet herunder.

Sådan ser det færdig finerede kabinet så ud, inden der laves huller til enhederne.

Og efter hullerne blev monteret.

Da jeg ikke syntes fyrretræ er den mest ophidsende træsort, og konen heller ikke kan lide træ der bliver gult, har jeg valgt at bejse kabinettet i en kirsebær/okker farve.

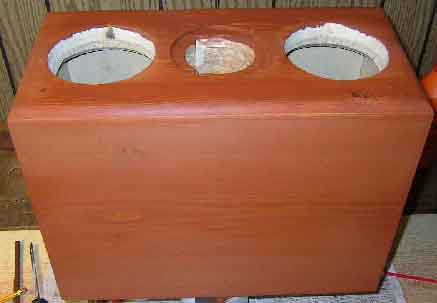

Kunne ikke vente med at putte enheder i, for lige at se det kommende resultat.

Nu mangler jeg bare at få lakeret kabinettet, med en helblank skibslak, for at give kabinettet styrke og dybte i farven. Jeg håber på at få lavet højtaleren færdig i løbet af de næste 14 dage, så vil jeg vise et enkelt billede af den færdige højttaler.

mvh Gorm

Hej Gorm

Flotte højttalere du bygger der. Og jeg er helt enig: Lukket D'appolito giver en virkelig lækker lyd.

Men det der med spånplade istedetfor MDF - det forstår jeg ikke?

Man hører alle vegne at MDF er bedre fordi spånerne er presset tættere sammen og kabinettet dermed bliver tungere og mere lyddødt. Men jeg kan forstå at du ikke pr. definition ønsker et totalt lyddødt kabinet (du skriver det bl.a. i det med bitumen'en). Kan du ikke forklare teorien i det  meget kort?

Stadig - flotte højttalere og vi glæder os til at se mere

Hej Nrik

Jeg har prøvet at beklæde hele kabinette indvendigt med bituemen, og her var det lige som noget af energien/livet i musikken forsvandt, og helt uden bitumen så spiller kabinettet lidt med og lyden bliver lidt rodet, så det er med at finde en ballance. Hermed ikke sagt at f.eks. MDF ikke duer, men det er nok et materiale der er blevet lidt overvurderet efter min mening, godt nok er MDF tungt og hårdt presset sammen, men det er ikke stivere end f.eks. spåndplade. Jeg syntes ofte kabinetter i rent MDF, let bliver lidt kliniske/sterile i lyden, men det er jo bare min mening, det er ikke noget som jeg har målbart belæg for.

mvh Gorm

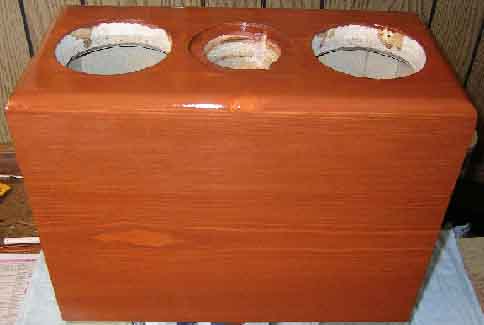

Så blev kabinetterne endelig lakeret, med 3 lag lak. Dette har givet noget mere dybde og farve, så nu skal de bare til at spille.

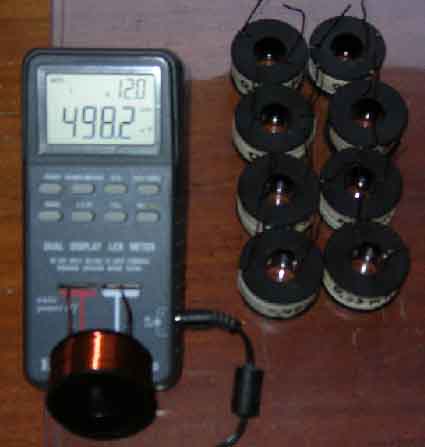

Har også lige viklet spoler til delefilteret i 1,5 mm2 lakeret kobbertråd, disse har en nøjagtighed på +/- 0,5%, samt et Q på ca. 12.

mvh Gorm

Jeg må indrømme at jeg ikke var pjattet med den farve du bejsede dine højttalere med, men da enheder kom i, vendte jeg fuldstændig om på en tallerken. Det ser virkelig godt ud.

Billedet med lakeringen ser dog lidt spøjst ud. Er det fordi lakken ikke er tør endnu, eller er det genskin fra blitzen? - Kunne man ikke overtale dig til at tage et billede at den færdige højttaler?

Hvad er det for et instrument du måle induktans med (mærke og
type)?


/U.

ok

god fornøjelse. Håber at de spiller lige så godt som de ser ud.

lækkert.. hvad med delefilteret? hvor meget af det har du selv lavet?

__________________
Krone siger du? nej den har jeg ikke på hovedet, den står der med skriften "DC300"

Ved det er et helt andet prisleje, med med alt det arbejde du har lagt i kabinetterne, så ville jeg nok prøve at bruge en variant af ScanSpeak`s 15W og en 9700, eller 7000 ringradiator.. Og så lave en linkwitz/grainer kompensation..

Det ville rykke for vildt..

Koster selvfølgelig nogle penge, men det ville være en helt anden verden..

Mvh

Kim

Flot projekt!  Hvis det bare spiller ½ så godt som det ser ud .

Hej CarrotMan

Det måleinstrument jeg bruger er et "Escort ELC-131D" LCR meter, med dobbelt display, og der er mulighed at skifte testfrekvens 120Hz til 1kHz, og den har en nøjagtighed på 1%. Her ud over har den udlæsning af Q'et på det man måler på.

mvh Gorm

Lyder dyrt...


/U.

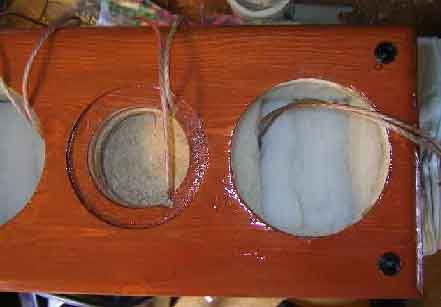

Så er det blevet tid til at montere enheder, for nu er højttalerne blevet dæmpet med en kombination af Aqstilux, dæmpeskum og fåreuld. Så her i eftermiddag skal jeg til at lege med delefilteret, og nogle gode LP'er. Har dog på forhånd fastlagt 3 filtertyper som jeg vil lege lidt vidre med, seriefilteret med zeta på 1(svarer til 12dB), 12dB Linkwitz-Riley og sidst men ikke mindst 6dBLP/18dbHP filteret, da dette har nogle gode lydegenskaber i kombination med D'Appolito 3/2 opbygningen.

Lige et enkelt billede inden enhederne bliver monteret.

mvh Gorm

Så er delefilteret til toppen endeligt blevet valgt, jeg har lyttet på 12 dB Linkwitz-Riley filteret, som skulle have den fordel, at enhederne skulle spille synkront med hinanden, og jeg har også lyttet en del på seriefilteret, som har nogle musikalske fordele, men det endelige valg er faldet på 6dB LP/18dB HP filteret, da denne leverer den bedste kombination, af dynamik, musikalitet, perspektiv og sammenhæng.

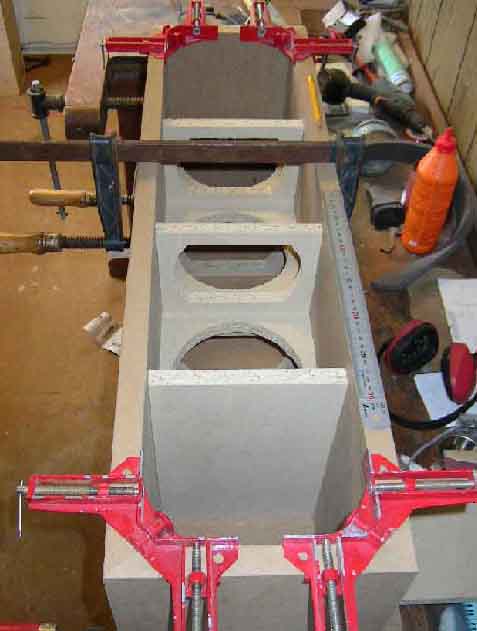

Jeg har også fået savet træet til bunden, så jeg kan få disse samlet, og sat til toppen.

Til bunden har jeg valgt at bruge 25 mm MDF til siderne, samt til front og bag, som afstivning/matrix har jeg valgt at bruge 19 mm spåndplade. Fronten vil yderlig beklædes af 18 mm limtræ. Bunden af kabinettet fyldes med ovntørret sand. Volumet for kabinettet bliver på 30 liter. Enheden der skal drive værket bliver en Vifa M22WR-09-06.

mvh Gorm

Hey,

Et LR 12db filter får ikke dine enheder til at spille synkront.....

Kun hvis dine enheder er sat i ZDP....

Vi skulle næsten lave en lørdag mere engang et sted og tid hvor alle kunne komme, og så vise og spille lidt på vores konstruktioner. Kunne være sjovt at høre folk højttalere.

Hej Syncroniq

Nu er det jo heller ikke 12dB filteret jeg har valgt, men teorien er jo at et D'Appolito 3/2 system, hvor enhederne rykket ind på samme linie (diskanten rykket tilbage iforhold til bassen), skulle spille synkront med et 12dB L-R filter.

Men det kunne da være sjovt at mødes med vores selvbyg konstruktioner en dag, da der jo er mange der har lavet nogle spændende højttalere, som jeg da godt ville høre. Men mit problem med disse højttalere er at vægten på bunden sniger sig op på 55 kg pr. stk., det er dog ikke tungere end de lige kan smides ind i bagagerummet.

mvh Gorm

Hej Gorm

Måske du kunne give nogle tip til hvordan man laver et pænt stykke finer-arbejde? Evt. via link? Det ser totalt lækkert ud det du har lavet!!!

__________________
VH Thomas

Hey,

Ja syntes det kunne være sjovt at lave en DIY lytterdag.  Jeg har snakket lidt med Thomas på øen fra speakerscorner og han er med på ideen. Så må jeg kører fra Århus, og derover. Så kan vi arrangere noget køren sammen så vi sparer nogle kroner. Han har nemlig en god under etage vi kunne indvadere en lørdag og noget ret godt grej at spille på.

Så kunne man også lave et sted hvor folk kunne lytte på forskellige enheder, filterkomponenter osv. Han har også Clio man kan bruge ved jeg.

btw, hvor har du købt dine enheder?

syncroniq skrev: Hey, Ja syntes det kunne være sjovt at lave en DIY lytterdag.  Jeg har snakket lidt med Thomas på øen fra speakerscorner og han er med på ideen.

Det lyder kanon (især hvis det skal foregå her i
nærheden af hovedstaden ). Hold os lige opdateret (evt. i en ny
tråd når iI har en dato el. lign.)
