Mine "nye" frontht. Jeg kan se på billederne, at kabinetterne er fra 2001!! Stumper har ligget stille siden da, pga. familieforøgelse og revovering af hus, men nu  er jeg endelig kommet igang. Billederne tilgår snarest.

Jeg skal køre SS 9700, 2 x Seas G17/rexp og SS 10" i bunden. Der bliver delt aktivt i bunden og det hele skal trækkes af Zappulser.

mvh. Per.

Heyza PHN2...

Endnu et projekt - har lige kigget på din subwoofer! Endnu engang vil jeg blot skrive at det lyder som en spændende løsning du har fundet dig - igen glæder jeg mig til billederne...!!

Kan du ikke skrive lidt mere; kabinetstørrelser, delefrekvenser osv...!?

Hej igen.

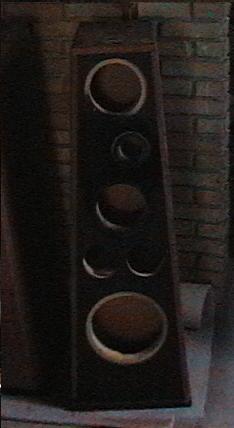

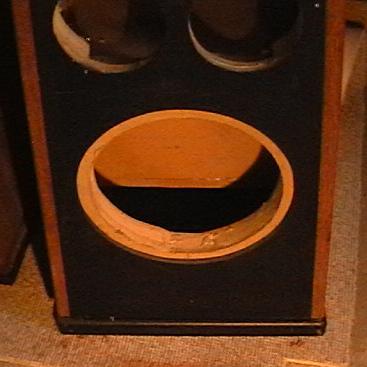

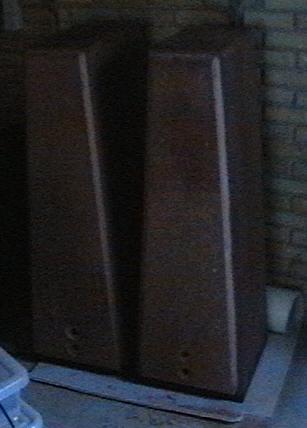

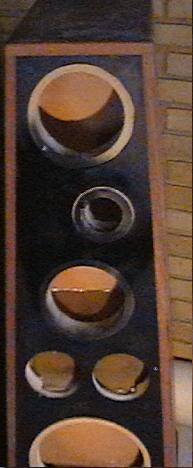

Man kan godt ane hvordan de ser ud

Her kommer digital billeder uden ordentlig belysning rigtig frem..

mvh Per.

ej hvor nice, kan godt lide det 3070 look over diskanten'

det bliver vist temmeligt lækkert, hvordan med delefilter?

__________________
Krone siger du? nej den har jeg ikke på hovedet, den står der med skriften "DC300"

Hvor mange liter giver du SS 10"?
(Hvilken model SS 10" er der tale om?)

Har selv gang i et subwooferprojekt med to Scan Speak 25W8565-00 basser. I et lukket kabinet kan de spille F3=34Hz - pænt for et lukket kabinet.

Hej.

Daniels: det er en SS 8565-01, som sidder i ca. 75 L ventileret kabinet m. 2 ventiler. Har tidligere fået kanonresultat med ventiler, nu må vi se...

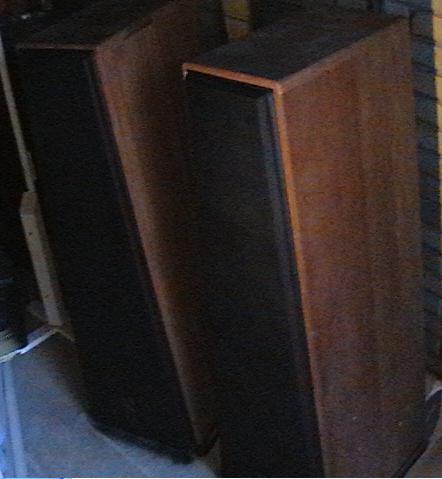

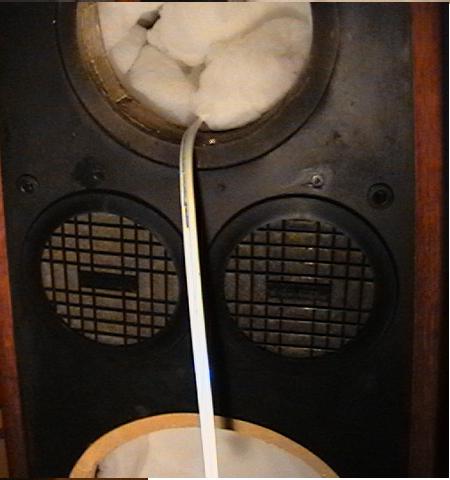

Jeg fik sprayet bagsiden sort. Man kan ane at jeg har sat 2 stk. speakon i hver

Og det retter vi til at man ikke kan se det.



mvh. Per.

Jeg bruger også to ventiler til mine. Det giver lige det sidste.

Ellers en suveræn enhed den 8565, har også haft to 8565-01, de kan sidde i et mindre kabinet, til gengæld syntes jeg 8565-00 går lidt dybere, med lidt mere dynamik i det dybe frekvensområde. Til gengæld har jeg så to 8565-00 siddende i en isobarisk løsning, netop fordi de gerne vil have over 100 liter hver = ALT for stort kabinet for mig...

Arbejdet ser godt ud!

Du er forhåbenlig ikke gået i stå igen, vel?

- BR

Hej.

nej, jeg har fået sat subben og centerbag til. Begge dele spiller fint. Fronterne kan ikke spille uden at centeren med forstærker bliver færdig, men der kun 24 timer i døgnet...

mvh. Per.

Hej.

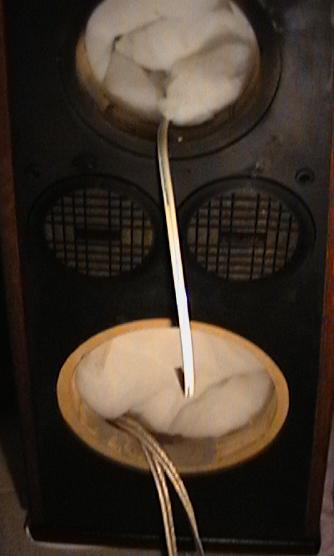

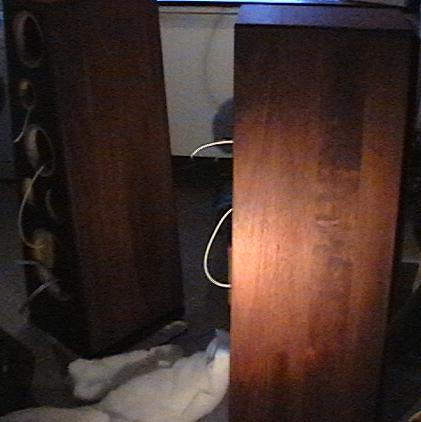

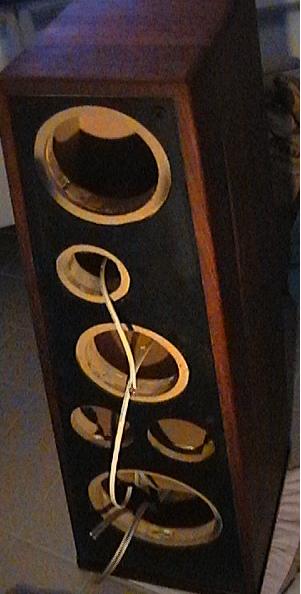

Lidt flere billder under montagen...

Jeg har med besvær skubbet dem ind i stuen, stående på et håndklæde, men de spiller ikke endnu, da effektblok m. delefilter endnu ikke er loddel helt færdig..



mvh. Per

Hvilket aktivt filter bruger du? Det fra LC?

Regner du med at bruge gain fra det aktive filter til bassen, og i så fald på hvor meget og ved hvilken frekvens?

Jeg bruger selv et aktivt filter fra LC, hvilket giver min SS25W8565-00 et F3 på 17Hz(!!!) Lidt voldsomt, men jeg er ikke helt færdig selv.



Hej.

Daniels: nej jeg skal køre med emblas; det er købt for år tilbage, men er først nu ved at komme i brug. Jeg skiftede modstande og kondisser i filteret til mere non-standard typer. Er spændt på hvordan det kommer til at lyde; måske i Juleferien, man kan jo håbe...

mvh. Per.

Hej.

Nu spiller fronterne og de spiller rigtig godt! fin luftig disk og dyb fast bund. Jeg sved delefilteret fra Embla og endte herefter med lc's filter ved 200 hz. Delefilter kondisser i det passive filter mellem disk og mellemtone endte med at være rent mcap supreme og store foliespoler. Jeg har lidt støj på via zappulseforstærkeren, det regner jeg dog med kunne løse hen ad vejen. Zapperne er jo heller ikke spillet til endnu, men det lyder allerede rigtig godt, når man lige ser bort fra den lille snerren der er nu.

Se fotos hér; http://www.hifi4all.dk/forum/forum_posts.asp?TID=14836&K W=PHN2&TPN=6 på side 6.

mvh. Per

Jeg har også rigtigt gode erfaringer med det LC Audio aktive filter (har selv to styks )

Der skulle være indbygget et subsonisk filter i de aktive filtre, har du fået at vide ved hvilken frekvens det er?

Mener selv at have fået at vide, at det skulle være ved -3dB punktet for gainet, men ikke hvor stejlt det er.

Hej.

Så blev det igen skiftetid. Jeg begynder senere også at lave et matchende centerht/bord, som er alt for bastant pt. og uden egentlig waf

Jeg er derfor begyndt med at lave nye kabinetter til fronterne, inspireret af flere her på sitet har jeg valgt at lave buede sider. Vedhæfter lige et par pics:

Først selve formen på siden. Jeg fræsede spor til de vandrette afstivninger mv. så har jeg mere styr på siderne når de skal limes:



Herefter savede jeg spor på langs med en bordrundsav, på den led som siderne skal bøjes:

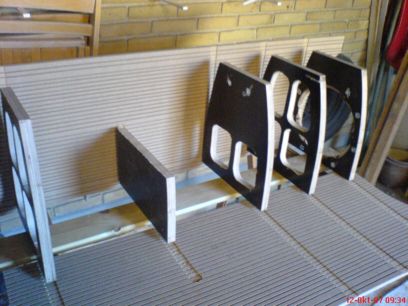

Herefter skruede jeg afstivninger mv. fast på en brædde, så jeg har styr på afstivningerne så de ikke sejler i forhold til hinanden:

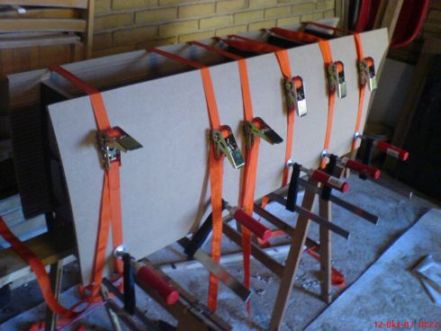

Herefter opskummende lim på afstivningerne og sporene til samme. Herefter masser af spændebånd og skruetvinger:



Her ser man op i ht. fra bunden. Jeg har valgt at bygge med Scanspeak 10" i isobarisk kobling. Den sidder således vandret, istedet for normalt lodret. Det gør også designet lidt slankere...

Disk og mellemtone bliver igen 2 x Seas G17 og SS 9700.

Der kommer formt. flere pics, efterhånden som jeg kommer frem.

mvh. Per.



Lyder spændende med den isobariske kobling.
Isobarisk er min favoritmetode til at opnå god bas. Ingen tvivl om det.

Er det samme SS8565-01 enhed, der så bruges isobarisk (med to af slagsen) i bunden?


__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

Wow...... Du har selv lavet de bøjelige MDF-plader, det er godt gået. Det ville jeg ikke have tålmodighed til.

Spændende projekt.

Dief

__________________
Bio
Mit DIY
hj.side

Jo, der bruges (ialt) 4 stk. 8565-01. Det med det bøjelige mdf tog nu kun et par timer. Bauhaus ville have en halv arm for det!

mvh. Per.

Jeg ville købe mit bøjelige MDF i Cimbria trælasten og Stark, men de ville også have en halv arm for det og så var det ikke engang tilskåret .

Så jeg tog til Tyskland i stedet og købte det til under halv pris i forhold til DK, og så var det oven i købet med de mål jeg gerne ville have .

Har iøvrigt købt alt mit træ i Tyskland, det er langt billigere.

Dief

__________________
Bio
Mit DIY
hj.side

Hej.

Jeg har så efterhånden fundet ud af at man nemmest kommer om ved det, ved også at have baffel og bag skruet på afstivningerne, inden man spænder siderne på. Den ene ht blev lidt buet på midten (på den høje led), hvorfor der måtte noget slibning til. Jeg har nu fået skruet den første bagside på og fræset ud til baflen, ligesom bagsiden af mellemtonekabinettet er limet i, ses her fra bagsiden. Bagsiden af mellemtonekab. sidder lige under den afstivning m. 3 huller i:

Her ses bagsiden limet i:

Hullerne bagpå er til at skrue baflen fast m. indvendige islagsmøtrikker. Indspireret af Iquillibrium projektet her på siden.

Her ses fastspænding af bagsiden fra bunden af:

Her ses islagsmøtrikkerne som sidder i bagsiden, så den yderste bagside kan blive spændt fast. Der kommer nok et lag blygummi imellem, formt. ligesådan på baflen:

Der kommer flere pics, eftersom det skrider frem...

mvh. Per.
