Hej Allesammen.

Så er den lille famile kommet til enighed.

Jeg har nogle Dat TNT jeg ikke har fået solgt, mine søde kone har forelsket sig i minipod højttalerne, og jeg vil gerne bygge noget med bånd.

Så jeg har været i tænketank en 14 dages tid, og her er så resultatet af mine tanker.

Diskant :

Jeg har tænkt på at købe nogle B&G neo 3 diskant enheder som jeg vil bruge istedet for de SS 9800 der sidder i TNT'en lige nu. Båndet skal køre fra 1400 Hz i dipol

Filter :

Filteret bliver flyttet ud af højttaleren og ind i en extern boks.

Højttalerne bliver lavet i mdf med en vægtykkelse på 25 mm overalt.

Selve højttaleren  skal males i sort autolak, rør og toppladen på foden bliver børstet rustfri stål

Der er bare et par løse ender....

Bas :

Skal det være bas refleks eller lukket med linkwitz grainer korrektion ?

Hvis det bliver bas refleks, kan bas porten så sidde i samme akse som bas endheden ?

Hvis det bliver et lukket system, hvordan regner jeg så kredsløbet ud med 2 bas endheder ??

Håber i kan hjælpe med info omkring bas problemet.

Mvh. Kent





Hvordan laver man den form i MDF???

Lukket eller refleks, er vist primært et spørgsmål om præferencer. Hvis den bliver lukket får du nok brug for en sub. Prøv med "regnemaskinen" på Audio Technologys hjemmeside. Så for du et indtryk af volumen og frekvensområde.

Der burde ske ikke noget ved at porten sidder concentrisk med enheden. Det gør den på andre højtalere også.

Du kan også overveje en akustisk ventil.

Du må nok hellere advarer konen om at de ikke bliver ret MINI


__________________
AVi ADM9.1 m. subwoofer/Sony MDR F1/Sony X303ES
Panasonic PX71, PS3, ReadyNAS Duo

Hej Frede.

Jeg har mulighed for at bruge en CNC fræser, så det er ikke det store problem.

mvh. Kent

Det glæder jeg mig rigtig meget til at se det her


/U.

PS: Kan du CNC-fræse et par forplader til mig?

__________________
DIY-blog

Det ser dælme i orden ud det der!

Spændende at se det blive til virkelighed. Hvor mange liter du bruge til volume ved sammensætning af de enheder?

- BR

Hej

Jeg vill ikke anbefale at dele ved 1400Hz NEO3 går dårligt under 2Khz, jeg har selv NEO3PDR i mine højttalere og deler ved 2750 Hz med et perfekt resultat de spiller sammen med VIFA MH18-0808 i en TL og spiller også dipol. Jeg har være med til at måle på dem ved forskellige delefrekvenser og må sige at over 2,5Khz er der ingen problemer med dem, hvis du skal dele lavere end det skal det mindst være et 18 el. 24db filer med hvad det fører med sig af faseproblemer.....

Jeg benytter et 12/12 db filter med fase korrektion.

__________________
| DIY Audio |

Hey,

Soxen > Hvad mener du med 12/12 filter med fase korretion? Hvad mener du med faseproblemmer ved brug af højere orden?

KentP > Når din højttaler er færdig (kassen) og du har enhederne monteret, så få dem målt igennem med noget måleudstyr. Både frekvens, impedans og fasegang. Derefter kan du poste målingerne herinde, og vi hjælper gerne med et filter herinde. Få den målt på en meters afstand, bedst med et Clio system. I Storkøbenhavn er der DAT og SpeakersCorner der har Clio af hvad jeg ved. Spørg hvad det vil koste for de målinger og resultatet med hjem pr mail eller lign. Det er klart den bedste måde at gøre tingene på.

Hej igen.

Jeg har lige kigget lidt mere på designet.

Tror jeg satser på en lukket konstruktion, både bas og diskant. så det kunne se sådan ud :

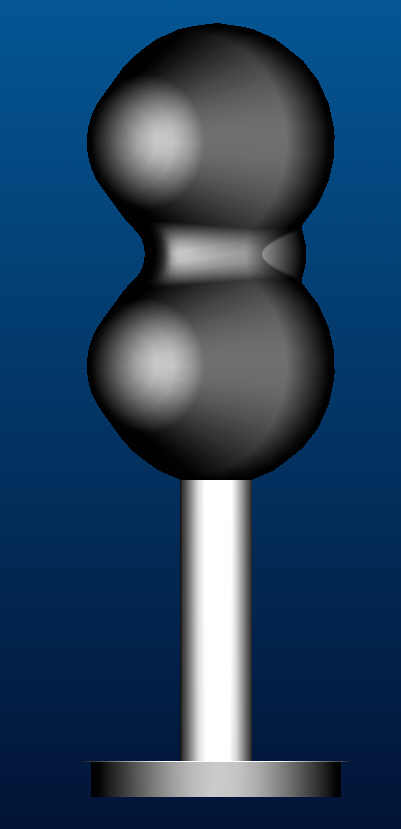

set lidt bagfra :

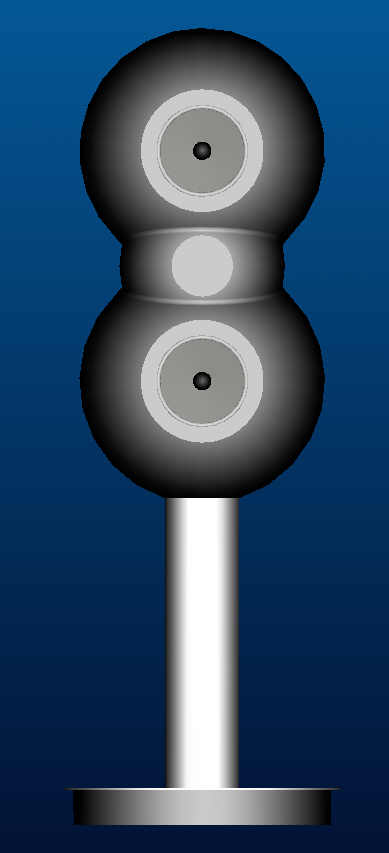

forfra :

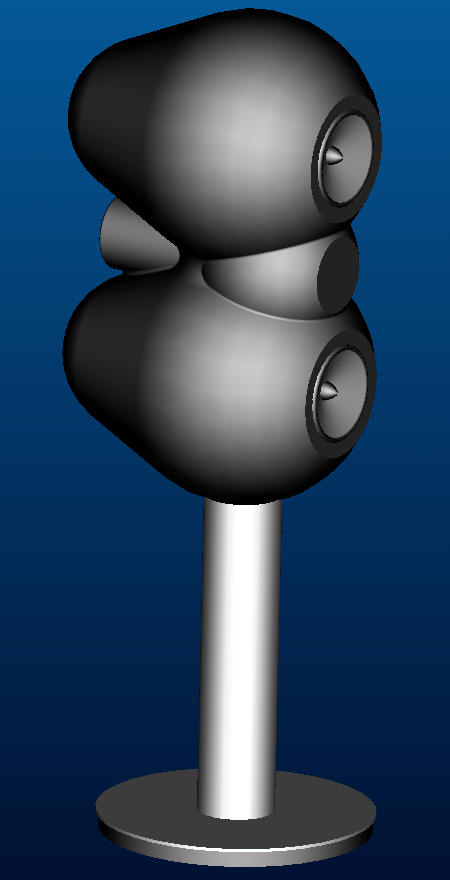

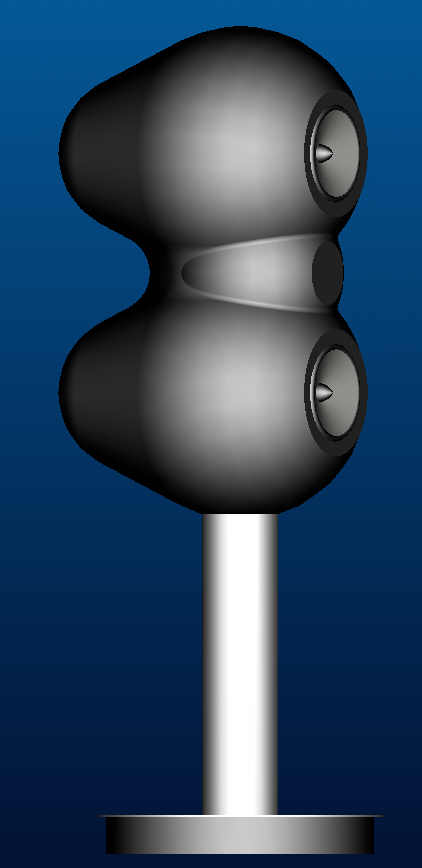

og drejet 30 grade :

Jeg har også lavet foden lidt større Ø 450 x 60 mm den skal være hul og fyldes med stål kugler lige som røret. Så burde hele højttaleren til at stå fast.

Hvordan regner jeg linkwitz grainer korrektionen ?

det er jo en 2½ vejs !

Jeg har kigget på denne side : http://tkhifi.homepage.dk/Linkwitz-greiner-konstruktion/link witz-greiner.html   men jeg syndes ikke lige at kunne finde noget info jeg kan bruge til 2½ vejs. har i nogle gode idéer ?

Til Bjarkenr.  jeg regner med ca 20 liter pr. enhed

Til Syncroniq. ja jeg skal nok lægge måle dataerne ind på siden

og tak for de positive ord



Spændende projekt.

Jeg er selv i fuld gang med et højtalerprojekt med en peerless csx145 og en ne03pdr. Det er en lille flad væghængt ting der skal passe i et stereo setup omkring en fladskærm - så jeg kører ikke dipol på båndet som afgjort nok ville lyde bedst - men jeg er gået design vejen denne gang.

Jeg deler med et anden ordens filter på bas, og har prøvet med første og anden ordens til båndet. Jeg synes faktisk det lyder bedst med et simpelt første ordens bestående af en cap på 3.3uf. Med en væghængt højtaler lytter man lidt "off-axis" da der ikke er nogen form for vinkling af højtaleren - så jeg har ikke fundet det nødvendigt at dæpe båndet.

Jeg købte i øvrigt en behringer målemikrofon og en lille mixer (behringer UB802) med phantom power til mic'en - det kostede ikke helt vildt. Jeg har målt med  en demo version af hobbybox hentet fra nettet.

så er jeg lige kommet op af kælderen.

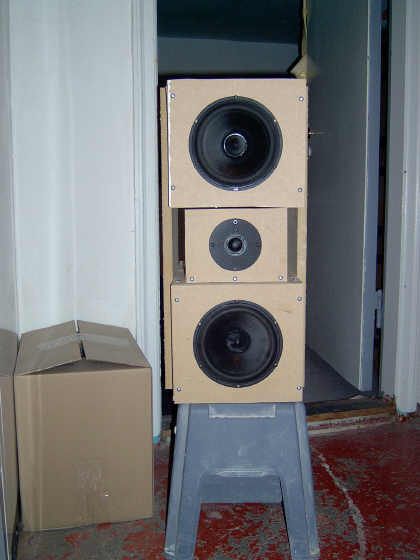

Jeg har lavet et test kabinet, det er ikke smukt overhoved !! men hvad til test er det ok.

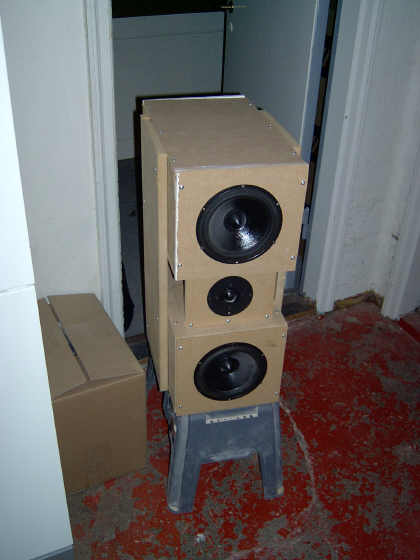

og lidt oven fra :

Fornuftigt med en test inden det "endelige" arbejde

- BR

Hey,

Frontbaflen har utrolig meget at sige, og du vil ikke kunne bruge delefilteret i det nye kabinet. Du vil få en anelse om hvordan du vil kunne få lyden til at blive, hvis du korrigerer for det nye kabinet i det nye filter. Ellers vil det ikke lyden ens overhovedet.

Frontbafel og kantreflektioner har utrolig meget at sige. Du kan bruge det lidt til at se om afstanden imellem enhederne er den rigtige, men frekvensresponsen vil ændre sig.

dadaaaaa!!!! Der var lige nogen der kom dig i forkøbet designmæssigt. Måske lidt inspiration til din videre færd.

Mit link

hmm det var jo meningen at jeg ville have noget unikt !!!

men de ser sku meget fede ud.

Opdatering !!!

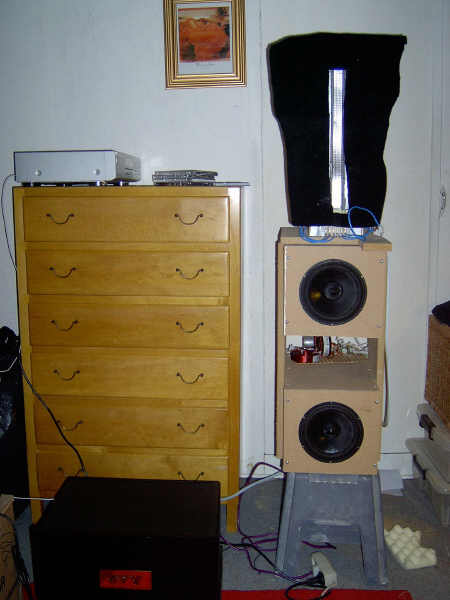

Her lige nogle billeder fra kælderen :

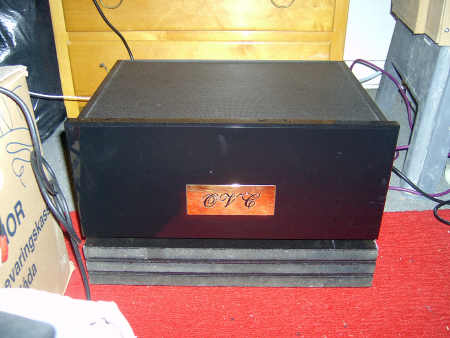

og min nye ven OVC :

Som i kan se har jeg fundet mit "gamle" bånd frem igen, det spiller sku p***e godt !!

Nå opstillingen lige nu :

Diy bånd 20  x 360 mm

 1  stk. SS 8546-02 i 20 liter basreflex

pt. det gamle TNT filter som deler ved ca. 1400 Hz

Tiden er nu kommet til at lave 2 nye bånd, så jeg laaaangt om længe kan høre musik i mere en bare 1 kanal

Jeg ved ikke om jeg skal ændre overskriften et TNT, kælder og bånd ...

Vi er ved at flytte lidt rundt i vores kælder, så jeg for et lille lytte rum på ca. 12 m2, kun til mig, mit anlæg og mine dejlige vinyl skiver !!!  det bliver sku fedt.

jeg må også lige kigge lidt på designet igen, hvis det ender med det lange bånd.

nå jeg må ned i kælderen igen, så jeg kan teste lidt mere.

over and out

Hej kentp

Har du helt opgivet det oprindelige design? Jeg synes at det vil være fedt med lidt unike lækre former. Kender du en der kan dreje i træ kan du nok realisere det!! ( kik evt i signatur)

__________________
HD HjemmeBio

DIY-tønde

Hej Andvare.

Ja jeg er helt færdig med det design, jeg har tegnet lidt på et nyt design med et 75 cm bånd ... jeg finder lige et billede ...

Det ser rigtig spændende ud, må indrømme at jeg også godt kunne li dit udkast til de flotte runde former, men det nye ser bestemt også spændende ud.

Måske man kunne lave en kugle til bas/mellem, med et langt bånd ovenpå, en slags kombo af begge design.

__________________
Med venlig hilsen R.P.
Analoglyd er nu bedst

Min erfaring er at det lyder bedst, når båndet sættes ned på siden af Basenheden.Men det kan du også med næsten samme design.Jeg ville ihvertfald afprøve det før du ligger det endelige design fast.
