Syntes jeg ville dele mit lille 2-vejs projekt med Jer...

Havde længe gået og overvejet om jeg skulle prøve at bygge et sæt nye højtalere og endelig fik jeg besluttet mig for at prøve krafter med denne fantastiske hobby :-) Og her er så et par billeder af hvordan det går og da det er første gang jeg prøver at bygge en højtaler så er nogle af mine design ideer blevet ændret undervejs da jeg heldigvis er blevet klogere.

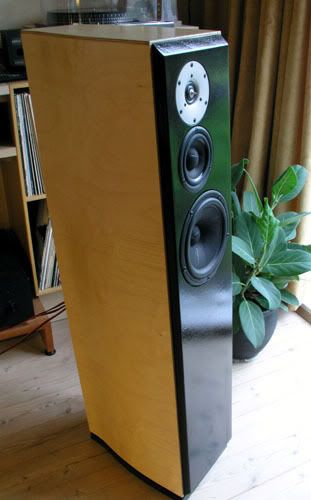

Designet er inspireret af denne højtaler:

Jeg ville dog lave den som 2 vejs i stedet for.

Enhederne som jeg har valgt er lidt traditionelle, var ved at blive overtalt til at bruge nogle Seas enheder, med når man skal bruge så mange penge så ville jeg hellere vælge de enheder som jeg kender.

ScanSpeak R2904/70005

ScanSpeak 18W/8530G00

Delfilteret er fra et nyt kit fra Danskaudioteknik som de er i gang med at udvikle. Stumperne i filteret bliver en blanding af Audyn, Duelund og nogle "No name" spoler.

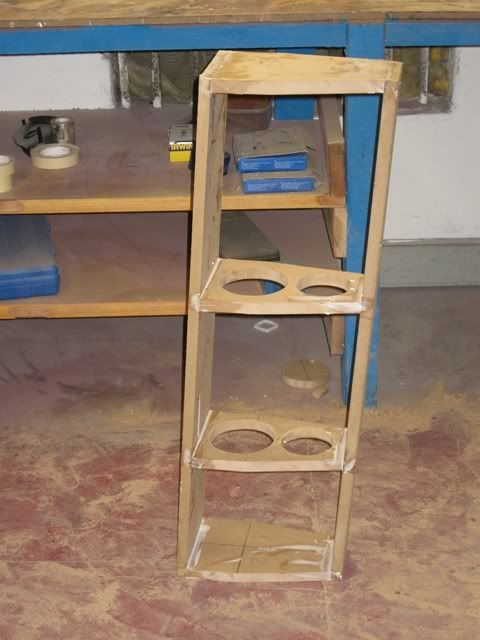

Højtaleren bliver bygget op over et skelet i 22mm MDF og derefter beklædt med 3x6mm MDF og 6,5mm Finsk birkefiner som yderste lag. Desuden kommer der en ekstra frontplade som enhederne monteres i på 22mm MDF. Foden bliver lavet i 2x21mm Finsk birkfiner.

Finishen bliver lakeret finersider og fronten, toppen og bagstykket bliver lakeret sorte og så må jeg se hvor mange lag lak jeg gider smide på og hvor meget jeg gider polere dem op.

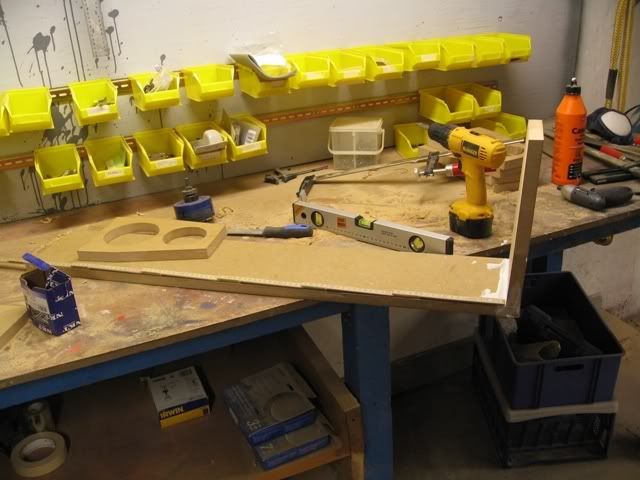

Her er så lidt billeder af hvor langt jeg er kommet

Der bruges masser af lim når siderne skal limes, men hellere være sikker på det holder end at skulle lave det om.

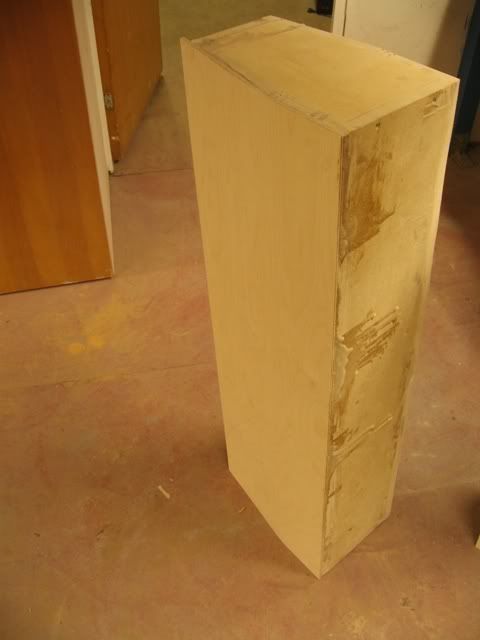

Her er der kommer et lag Finer på.

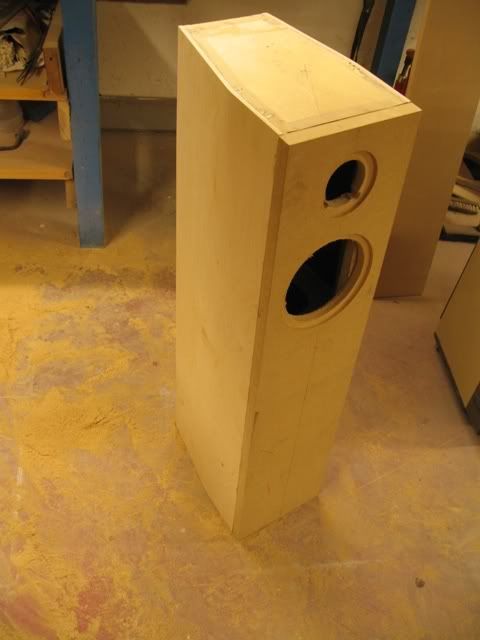

Sådan ser den ud når efter jeg er færdig med den "rå" kasse.

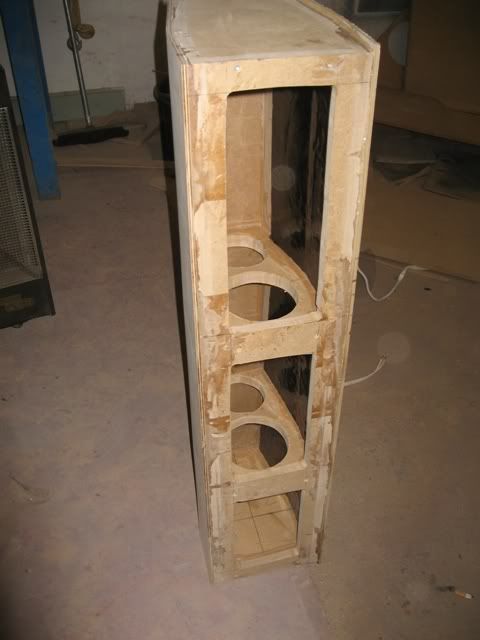

Der er monteret lidt dæmpeplade

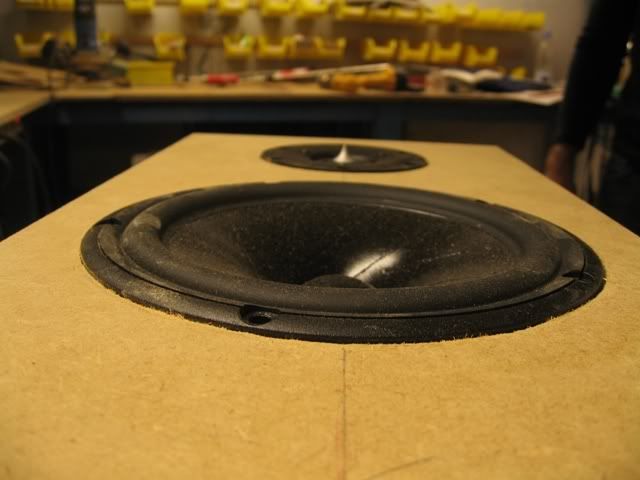

Har undersænket enhederne

Sådan ser den ene ud med frontplade sat løst på.

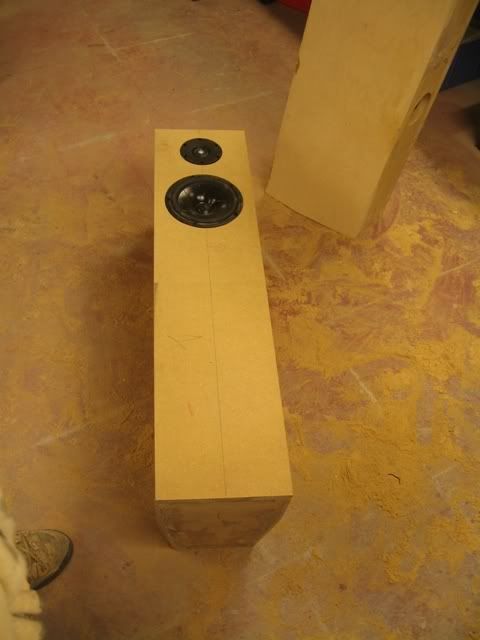

Og her har jeg prøvet at lægge enhederne i

Godt arbejde! spændende at følge

det ser sku fint ud  det skal nok blive godt

__________________

Det ser da nydeligt ud. Ift originalen er enhederne kommer lodret i samme akse? Hvilke tanker har du gjort dig med fase og akkustisk center?

Mvh

__________________
NSR/Gianelli - two stroke retro

Hey,

Hvem har lavet det filter du snakker om? Har du en tegning? Jeg har samme enheder i min højttaler og har lige lavet nyt filter til min. Sig til hvis du vil have diagrammet. (mit er til 8ohms basmellemtonen, ikke 4ohm)

Efter jeg har haft kasserne stående på værkstedet i snart 6 måneder uden at røre dem og var ved at være ret træt af dem, jeg mangler at spartle det sidste og malet/lakeret :( Så besluttede jeg mig for i går at lodde filteret sammen og få smidt enhederne i kasserne selvom de ikke er helt færdige :)

Jeg ville prøve at lave mine egne filtre, men de flinke mennesker hos DAT overtalte mig til at prøve filterne er fra deres byggekit der hedder Elysium - Passage 2.0...

Nåede at lytte på dem i 45 min. i går aftes og er jeg helt oppe og køre over dem, glæder mig til jeg kommer hjem og får lyttet noget mere på dem og ikke mindst til de er spillet til.

Jeg får dem målt igennem inde hos Dansk Audio Teknik da jeg har ændret lidt på diskant placering og så smider jeg lige målingerne op herinde. Billeder kommer senere iaften.

Rigtig flot og meget professionelt lavet. Synes også de højttalere troels har lavet er flotte, og det ser da ud til også at kunne lade sig gøre for dig.

Nice

Dief

__________________
Bio
Mit DIY
hj.side

Så fik jeg endelig taget nogle billeder... De mangler stadig og bliver lavet 100% færdig :-(

Nydelige... Diy er nu herligt.

__________________
Med venlig hilsen

Frederik Carøe

Som jeg skrev i Kappen's tråd, flotte skrueterminaler du har valgt. Kunne forstå på ham at du har anbefalet ham de terminaler. Hvad gav du for dem??? Kunne selv finde på at montere et par i mine højttalere.....

__________________
Bio
Mit DIY
hj.side

Dief skrev: Som jeg skrev i Kappen's tråd, flotte skrueterminaler du har valgt. Kunne forstå på ham at du har anbefalet ham de terminaler. Hvad gav du for dem??? Kunne selv finde på at montere et par i mine højttalere.....

Kiggede lige på http://www.danskaudioteknik.dk/ og der kan jeg se de står til 800,- for et sæt inkl. terminaler, men jeg ved ikke hvad jeg præcis har givet for dem da jeg købte dem sammen med enhederne og delfilter stumper som byggesæt.
