Her er så billedene af mine delefiltre der skal ombygges. Læs evt. denne link hvis du vil være med i debatten: http://www.hifi4all.dk/forum/forum_posts.asp?TID=51014&P N=1

I kan sku lige få et billede med af højttalerne. Der kommer egetræsfiner på senere...

Den er nu god nok...

Prøv lige at flytte ledningerne, og så tage et nyt billede.

Det er noget uklart. Hvordan er spolen koblet ind.
Er du sikker på, de to nederste modstande er koblet sammen i serie (ovre til venstre på billedet)

???

__________________
Kim

Prøv nu at sætte 12ohm over 2.7 ohm modstand. Det var dog det mest sølle filter. Ligner filter til 500kr højtaler.

Desværre har jeg glemt mit kamera på arbejdet i dag, så jeg kan ikke tage et nyt billede.

Men ja, der er (eller var) sat i serie. Lederen er dog knækket, så det ser lidt underligt ud på det billede.

Spolen sidder bare i serie på pludssiden af bas/mellemtonen. Den har ikke kontakt til noget andet.

Giver det mening??

Ja, jeg ved at det er et latterligt delefilter. Det er det jeg (vi) skal prøve at lave om på

Diagrammet jeg har tegnet er korrekt...

Man kan ikke lave et nyt filter uden målinger på systemet.

hmmmm, så er jeg vist ude på dybt vand... Det kan være at jeg bare skal sætte dem op på hylden igen, og vente 5-10 år mere

Jeg kan vel starte med at købe bedre komponenter med samme værdier som dem jeg har nu. Og så gå lidt ned i modstand, er det ikke en start?

Den der kondensator vil det ikke være umagen værd at skifte. Tror du skal nøjes med at eksperimentere med modstandsværdi og evt skifte spole til DCA ringkærne det kræver at du kan måle den.

ok, jeg prøver... Vender tilbage med update en anden dag.

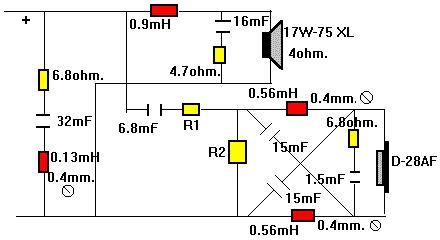

Focus:

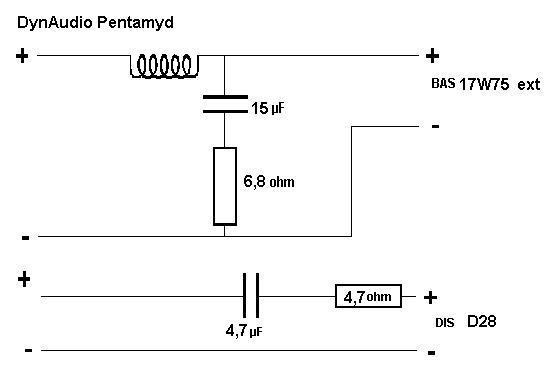

.....Et par DynAudio delefiltre til inspiration

__________________
Kim

TAK for det!! Hvor fanden finder du sådan noget??

Hvorfor er det at der er en kondensator og en modstand paralelt forbundet på bassen??

Så må man blot håbe det er samme volumen og dimensioner på forplade.

	Hej Tolle Link til www.dynaudio.com En gang lå der en butik på Frederiksberg Alle i Kbh. som hed Dansk Audio Teknik de var experter i Dynaudio. MVH. CAPS

Hvis det kun er diskanten jeg laver om på til at starte med, har det vel ikke den store betydning med kabinettets dimensioner, eller??

Det var faktisk DAT der solgte mig mine Dynaudio (og komponenterne til delefiltret...). Godt nok den i Århus.

Frekvensgangen på diskant bliver påvirket af forplades størrelse. Du kan så undersøge hvordan din højttaler er i forhold til den med det andet filter. DAT ligger nu på Vesterbrogade ved KT Radio.

Må lige pointere, at de viste diagrammer er fra nogle af DynAudio's egne konstruktioner.
Pentamyden var en 5-sidet pyramidestub, med der af følgende "tiltet" forplade, så diskanten sidder lidt tilbage for bassen.
Svjh. efter teorien om betydningen af placeringen af enhedernes spoler over hinanden i det lodrette plan.
Svjh. var Pentamyd en lukket konstruktion (med variovent)
Focus er en senere konstruktion, svjh. i et traditionelt kabinet med basrefleks.

Ingen af de 2 delefilterkonstruktioner kan vel bruges direkte til ændringer af nærværende DynAudio-konstruktions-"forsøg", men nærmere som inspiration.

Der findes adskillige konstruktioner med D28 og 17W75, og disse enheder findes jo også i flere varianter.
