Er endelig blevet så nogenlunde færdig med at indrette mit "ude" værksted, så nu er jeg i fuld gang med at bygge et sæt Ellam XT, se evt http://www.troelsgravesen.dk/EllamXT.htm

Frontpladen er på størrelse md et A4 ark.
Anvendte enheder er:
Vifa XT25TG30-04
SS 15W/8530K00

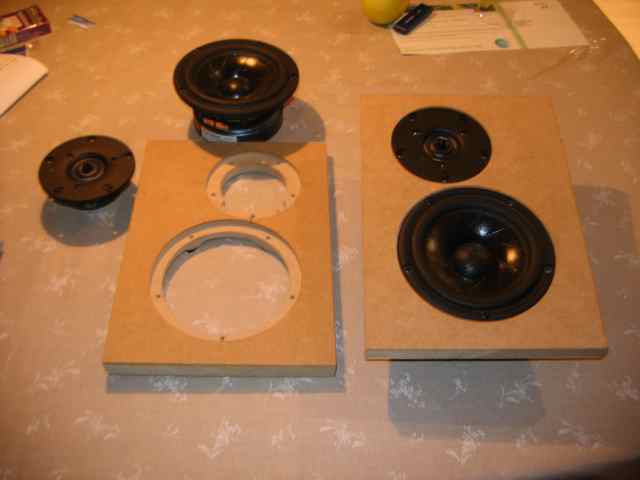

Så lige et lille billede af projektet



Mangler dog stadig at save størstedelen af pladerne ud + delefilterkomponenterne er ikke ankommet endnu!


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Hey,

Det ser godt ud. Jeg tror du får dig en rigtig god lille højttaler. Har selv lige været med til at lave en for Rune med 15W og en XT25 (afart) og det blev virkelig super godt.

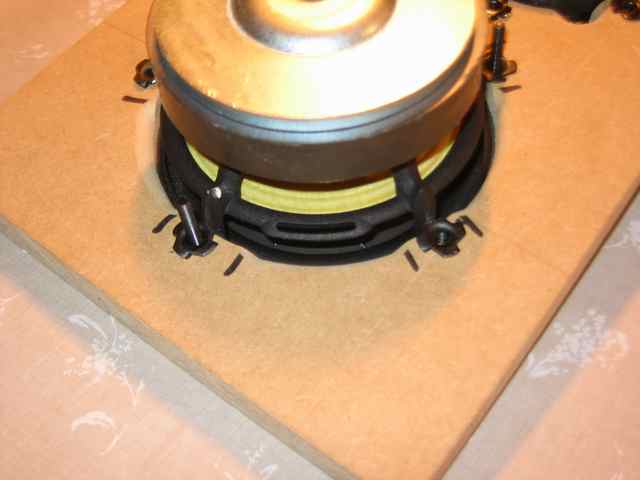

Husk at tage lidt af på bagsiden af hullet for mellemtonen så den bedre kan ånde. Lige køre rundt med fræseren er en god ting.

Held og lykke med projektet.

Så vil jeg da glæde mig og håber at lyden også kommer til at tilsvare byggeomkostningerne.

Ja, bas/mellemtonens hul har jeg husket at given en tur af overfræseren, så det burde være ok!
Men det er nu ikke fordi der er specielt meget plads.



Kan se at jeg stadig mangler at bestille kabler til intern kabelføring og HT-terminaler, så forslag og links er velkomne, til hvor det kan købes!


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Skriv til Troels og hør hvad han bruger af kabel.Det er nok det bedste så får du den lyd der er lavet delefilter efter

Spændende projekt! Kunne godt være noget jeg også ville igang med, så jeg følger spændt med.

Nå så kom der en pakke fra Tyskland. Spoler og en lille pose med 152 modstande i forskellige størrelser.



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Hey,

Jeg har haft god erfaring med Supra Ply 2.0. Men et alm godt kabel vil sikkert kunne gøre samme triks :)

Hvis du vil have kontrolmålt dem når du er færdig, så kast lige en privat besked så finder vi ud af det. Jeg har Clio derhjemme (Bor i romalt, nær randers).

Ser godt ud. Troede at, enhederne skulle ramme sidste anvendelses-dato, inden de kom i sving

Du kunne jo anvende samme kabel internt, som du har fra forstærker til højttaler

Syncroniq:
Tak for tilbuddet, sender nok en PM når der engang begynder at komme lyd ud.
Tror jeg springer på noget Supra Ply 2.0, ser fornuftigt ud og er ikke specielt dyrt

Migo:
Ja jeg skal jo helst have dem brugt inden kantophænget mørner helt
Men der er nu lang vej igen før samtlige enheder er brugt....

Som ht kabler bruger jeg Linn k400, er tykt som bare f..., og besværligt at skrælle, så det tror jeg ikke.

Med hensyn til terminaler står valget lidt mellem disse:
http://www.avcentrum.dk/product.asp?product=100
eller
http://www.elektronik-lavpris.dk/eshop/showproduct.asp?PRO_I D=30438

Edit (29-05-2007)
Nu er det ikke fordi der ikke sker noget på byggefronten, men venter pt på dele og værktøj bestilt over nettet! Håber det hele kommer i denne uge, så jeg kan komme videre.

Edit (31-05-2007)

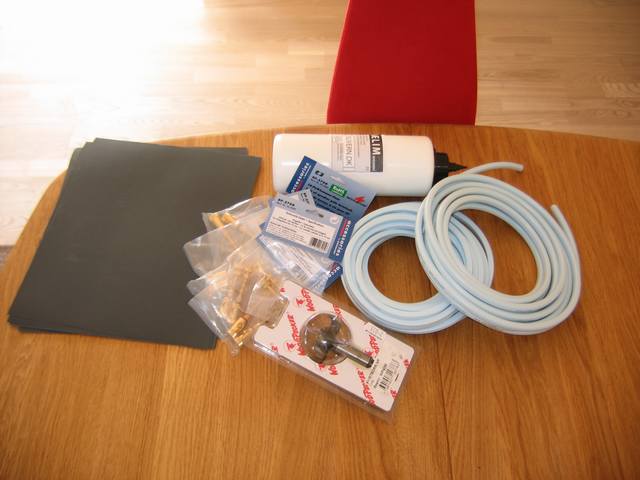

Så kom de sidste dele.
Lim, sandpapir, terminaler, kabel Supra PLY 2.0 og 3.4S og et forstner bor Ø50 mm. Nice


Alle plader er skåret så nu skal der bare samles!


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Så skrider det fremad!
Lidt flere billeder:


Hul til port. Røret der passer til hullet er et Ø50 mm VA afløbsrør


Det første kabinet


Det næste der venter på at blive samlet


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Så er den første samlet og der kommer lyd ud



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Ser godt ud

Hvor har du købt standerne

Det ser rigtig godt ud, standeren må være købt i folketinget, med alle de rokader der foregår lige nu må der være en masse taburatter i overskud

m@dsen

__________________
Øvelse gør ikke kun mester, det giver også viden!
Sandheden er der ude, man skal bare lede!

Dæmpemåtten bagved er da også for sej,er det en Holfi

Smukt arbejde. Hvad har du tænkt dig med finish?

Jo tak!!

Standeren er vist fra ikea hehe, var det der var lige ved hånden!

Finish, er ikke sikker på at det bliver andet end mdf, da kabinettet kun blev bygget for at teste Ellam XT potentiale. Kunne godt tænke mig et lidt andet design end bare en firkantet kasse.

Men hvis jeg tager mig sammen/bliver presset af kæresten, så bliver det nok sort med et par lag lak

Problemet er at der knapt er plads til delefiltret inde i hteren og den er noget skrammel at skille og samle.

Lyden: dejlig detaljeret og den lille 5,5" enhed skal jeg lige love for kan flytte sig.
Selv når der spilles højt kan jeg ikke få ht'en til at lyde presset og ht'en spiller lidt mere bas end mine gulv ht'er (Linn Keilidh)





__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Det ser spændene ud..

Kan især godt lide den måde du har lavet din basport på..

Håber du får presset delfilteret ind i dem..

Hilsen Ulrik

Ulrik77 skrev: Håber du får presset delfilteret ind i dem..

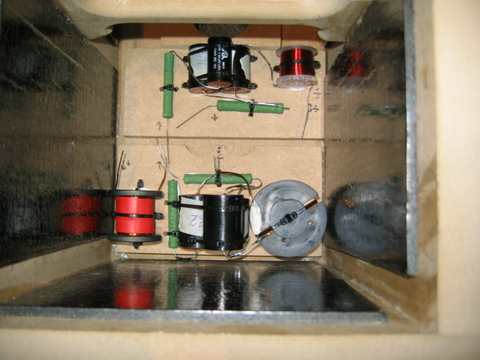

Det er skam blevet presset ind. Det var bare meget presset at der var plads.

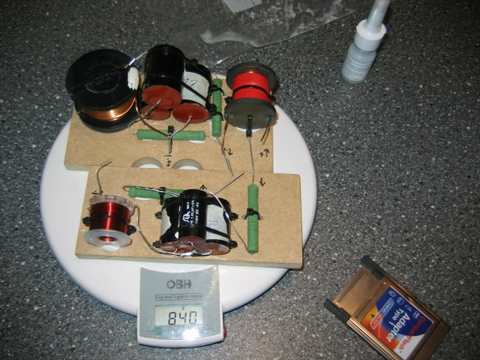

Delefiltret til ht nr to, som mangler at blive samlet (loddeterminaler mangler på begge filtre)


Som sagt, så kunne de lige være der. Filtrene bliver monteret med 3M velcro, så de sidder temmeligt godt fast, men kan stadig afmonteres. Der er også kun lige plads til HT terminaler.

Mvh Ulrik



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

så lige et par gode stander på et godt underlag så er lykken jo næsten gjort......

Ulrik77 skrev: så lige et par gode stander på et godt underlag så er lykken jo næsten gjort......

Så er den fixet, tada.....



Audio Magic Genta
