Prøvede for sjov at købe et samlesæt fra LITE Audio, et linietrin kaldet A-15. Det har overrasket positivt lydmæssigt, det der lokkede ved dette linietrin var at det var diskret opbygget med bipolare transistorer, hvilket burde betyde musikalitet.

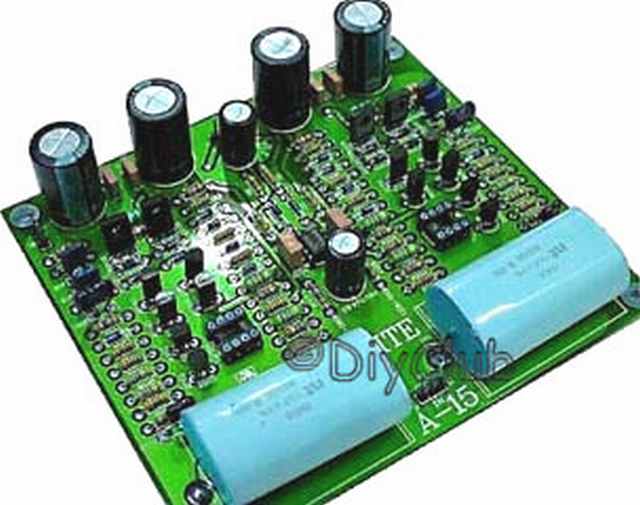

Printet er i en rigtig god kvalitet, og det samme er de brugte komponenter.

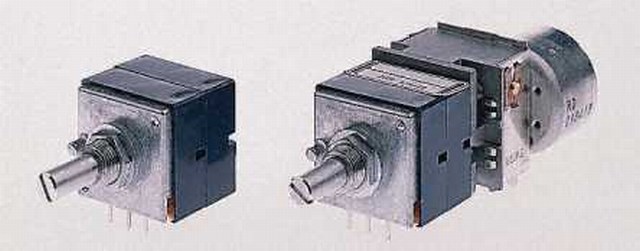

Til volumen er der brugt et ALPS potentiometer, et stereo log. på 50kohm.

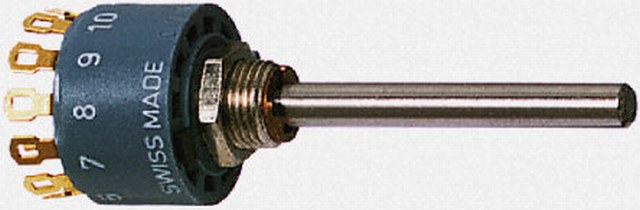

Til kanalvælger er der brugt en ELMA omskifter i rigtig god kvalitet.

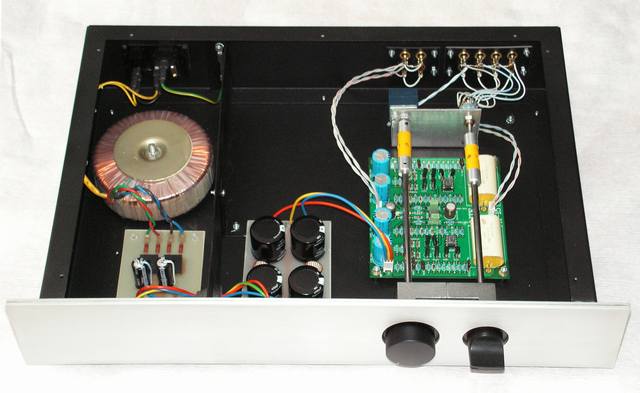

Det hele er så samlet i et Monacor kabinet, hvor jeg så har limet en alu. front på som er børstet.

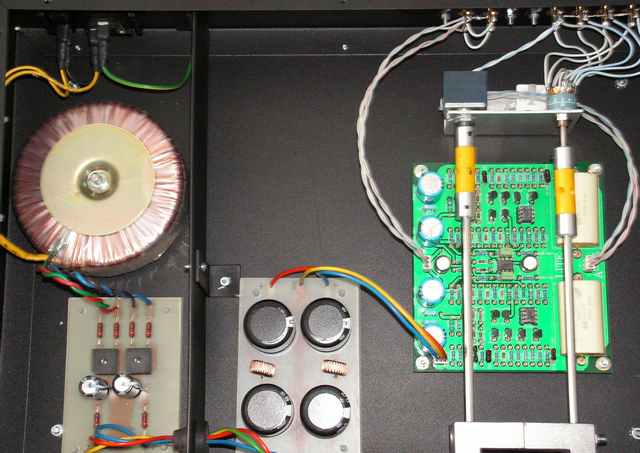

Traffoen er en 2 x 18Volt på 80VA, ensretningen er lige pt. bare med færdige broer, og med modstande foran, men her skal der løbende eksperimenteres, det er derfor det er lavet i moduler, f.eks. er kondensator printet for sig, her er monteret 4 x 4700uF kondensatorer og 2 stk. støjspoler.

Omskifter og potmeter er sat så tæt på phonostikkene som muligt, som fortrådning har jeg brugt VdH D-501 HYBRID, som er strippet for skærm og yder isolering.

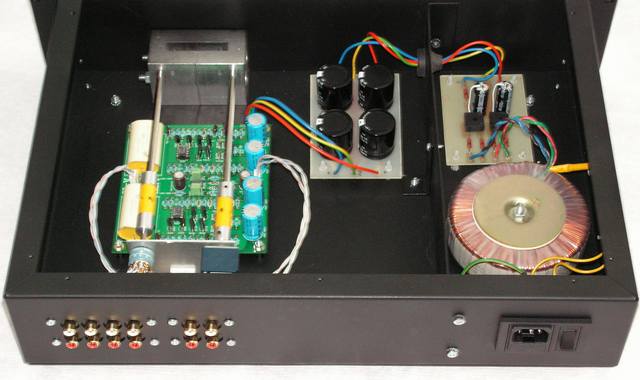

Som man kan se er der god plads i kabinettet, der er lavet en opdeling mellem forsyning og lyddelen.

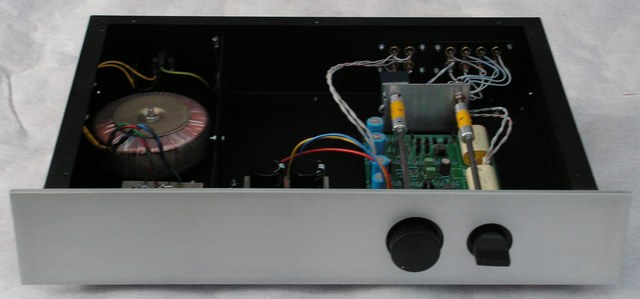

Fronten er i børstet aluminium, med forsænkede knapper, fronten er lakeret med klar lak, så finishen skulle være langtidsstabil.

Lyden er overraskende åben og dynamisk, med en god klangballance og fint perspektiv, i forhold til prisen en lille perle.

Men strømforsyningen er ikke helt på plads endnu, her skal der eksperimenteres med flere opsætninger.

Hej Gorm,

Det der jo rigtigt godt og sundt ud

Og er der stadig plads til en RIAA i kabinettet

Hvad er opamp soklerne til? noget DC servo?





__________________
Mit DIY Setup

hej Gorm

hvor er kølingen til transistorerne henne?

__________________
Bas er en dejlig ting!

@ Kenneth Hansen

Ja der er plads til en RIAA også. OP-AMP'en i midten er DC servo for de 2 kanaler, de andre 2 i soklerne er ikke OP-AMP's men parrede transistorer i DIP hus (LM394)

@ svdi

Jeg har ikke monteret køling på transistorne da de ikke bliver overraskende varme, men måske det var en ide.

Hej,

Det ser da rigtigt spændende ud!

Jeg har søgt lidt på google på det, men kan ikke lige finde det nogen steder, så de jyske spørgsmål er lige:

Hvor og hvor meget ?

Edit: jeg fandt lige et link hvor der nævnes noget om "ref Mark Levinson 20.5/A-15" kender du lidt til "historien"?

mvh

Kurt

eshop.diyclub.biz (søg på A-15)

Konstruktionen skulle være en klon af en Levinson 20.5, men om det er rigtigt ved jeg ikke. Jeg fik et diagram sammen med de print jeg købte (har
dog ikke samlet dem endnu), så hvis du (eller andre) er interesseret så send en PB med en mailadresse.


/U.

__________________
DIY-blog

Det ser faktisk rigtigt spændene ud, og det kostede vel heller ikke en herregård?

Jeg sidder faktisk og overvejer, at bygge noget magen til selv. Bare for at bygge det, og lege med det Eller mere seriøst sagt, eksperimentere med lyden!

Et testet og samlet eksemplar koster 46 usd, så det.....

Jeg er desværre elektronik noob, med mod uden baggrund i evnerne .

Men det kunne da være sjovt om det kan erstatte min afbrændte nle buffer.

Ok, jeg kan se de har sat prisen ned. Da jeg købte mine print kostede den samlede udgave ca. 100 USD, mens printene kostede det samme som de
gør nu (4,50). Til den pris der er på nu ville jeg nok også have købt den færdige udgave.


/U.

EDIT: Kan se de har sat den matchende strømforsyning (A-09) ned også (til $30).

__________________
DIY-blog

Det er nogle rigtig lækre sæt, de kan fåes på ebay i en shop der hedder diy gene, den er god nok det Mark levinson kloner. Man kan få et hel samle sæt med kabinet og input og volume regulering med fjernbetjening for 1500kr.

De har også kopi af accuphase a50 og passlabs aleph 5, det virker os spændende. Og billigt!

Hvordan var deres leveringstid Gorm?

__________________
Den sande glæde opnåes ved at lave tingene selv!

Findes der et link til dette kit??

__________________
Keine Hexerei, Nur Behändigkeit
Nuværende setup: SONY CDP-X303ES (Drev), DIYDAC, DOXA 012 (Pre), DOXA 70B SE mod.(Power), DALI Grand DIVA

CarrotMan skrev: eshop.diyclub.biz (søg på A-15)

/U.

__________________
DIY-blog

Hurtig skrev: Findes der et link til dette kit??

http://stores.ebay.com/DIY-Gene

__________________
Den sande glæde opnåes ved at lave tingene selv!

Hej Gorm

Lyder som et spændende DIY forforstærker projekt du har gang i, men kan jeg ikke lokke dig til at give et mindre review af lyden og evt nævne hvad du sammeligner med!

mvh Ulrik


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Jeg har prøvet at beskrive lyden som jeg oplever den i mit setup.

Der er dynamik og hurtighed i bassen, og alle bastoner holdes i et jerngreb, ikke at der mangles bas men bassen er bare stram.

I mellemtoneområdet er det igen dynamikken der gør sig bemærket. Lilletrommen lyder meget realistisk med det smæk der kendetegner en lilletromme, og stemmer præsenteres med rigtig god naturlighed og glød, så dynamikken i mellemtonen er ikke på bekostning musikaliteten/neutraliteten.

I diskanten er dynamikken også god, f.eks. lyder bækkener skarpt og præcist, men alligevel lette og luftige.

Hurtigheden er en ting, som går igen hele vejen op gennem frekvensområdet

Lydbilledet er stort og luftigt, så man nemt fornemmer afstand mellem instrumenterne og sangere, samt god bredde og dybde i perspektivet. Samtidigt præsenteres størrelse og placering godt.

De forforstærkere jeg umiddelbart sammenligner med, er Audio Analouge Bellini(1999), MingDa MC-3R, Rotel RC-990BX og et par DIY forforstærkere baseret på OP-Amps.

A-15 forforstærkeren er afprøvet sammen med en Audio Research 100.2 Effektforstærker og en Rotel RB-990BX Effektforstærker.

Hej Gorm

Har du haft tid til at lege med strømforsyningen? Erfaring fra mit GT projekt siger mig at der er rigtig meget at hente her. Start evt med at ændre ensretningen

Hilsen LAST

__________________
http://www.volbeat.dk

http://www.nationupnorth.com

Hej LAST

Ja jeg leger med strømforsyninger så det basker, jeg afprøver regulerede og ikke regulerede strømforsyninger. Lige nu eksperimenteres der med regulerede strømforsyninger, her skiftes der mellem Serie-regulering, Shunt-regulering og Servo-regulator.

Du har ret i at strømforsyningen påvirker lyden, men det er jo ikke en nyopdagelse , men problemet med strømforsyninger er de har både fordele og ulemper, så det er jo med at få sammenlignet. En konstruktion kan være ideel med en type strømforsyning, mens en anden konstruktion, slet ikke er god med denne strømforsyning, men der er dog lidt retningslinier, og jeg tror da også selv mest på ikke regulerede strømforsyninger.

Interessant tråd.....hvordan er erfaringerne med den hjemmeside og betaling og levering?

Angående PSU så betyder det meget, men er også meget konstruktionsafhængig. Jeg tror på at det er forstærkerkredsløbets PSRR der afgør "følsomheden" over for PSUen. Så foretrækker man et kredsløb med lav PSRR skal PSUen være med meget lav støj....omvendt behøver den ikke det med et høj PSRR kredsløb.

Og feedback i PSUer kan give overshoot og ringning på dynamisk strømtræk, noget der taler for højt og konstant strømforbrug (klasse A).



__________________
"Gentlemen! You can't fight in here, this is the war room!"

CarrotMan skrev: Konstruktionen skulle være en klon af en Levinson 20.5, men om det er rigtigt ved jeg ikke. Jeg fik et diagram sammen med de print jeg købte

Tvivler på at det er en ML20.5 klon (det er en effektforstærker)....muligvis en ML28 eller 26?

__________________
"Gentlemen! You can't fight in here, this is the war room!"

Underligt, jeg er helt sikker på at der stod at det var en 20.5. Kan det være at det kun er spændingsforstærkningen (dvs. frem til driverne)?


/U.

PS: Groove, har lige mailet dig diagrammet igen på den nye adresse, det ser ud til det virker.
