Nu skal de monstersubs altså bygges!!

Ikke mere snak om at mangle membranareal

Projektet i sin korthed:
Stereo hjørne sub med i alt 16 stk. 10" Scanspeak 25W enheder. Enhederne er med alu-membran og 50 Ohms svingspole, samt meget blødt ophængt.
Mål pr. side: 250 x 30 x 30cm.
Bygget som 4 kabinetter der stables to og to, ellers var det lige uhåndterbart nok.

De 250cm passer lige mellem stukkanten i loftet og en kabelbakke som ligger hele vejen rundt langs gulvet.

Kabinetterne er boltet fast til væggen med 2 stk. 14mm tykke ekspansionsbolte per kabinet del.

Herudover er kabinetterne boltet sammen to og to med 4 stk. 6mm bolte imellem de to kabinetter. Dette for at sikre at de står som én søjle og ikke skrider i forhold til hinanden.

Forstærker: Ét stk. 1000ASP pr. side (ca. 80W pr. enhed)
Delefilter: PassLabs XVR-1 i 3-vejs konfiguration (ca. 40Hz og 150Hz)

Når systemet er oppe at køre kommer der målinger fra mine SMS-1 både før og efter korrektion.

__________________
JJAZ

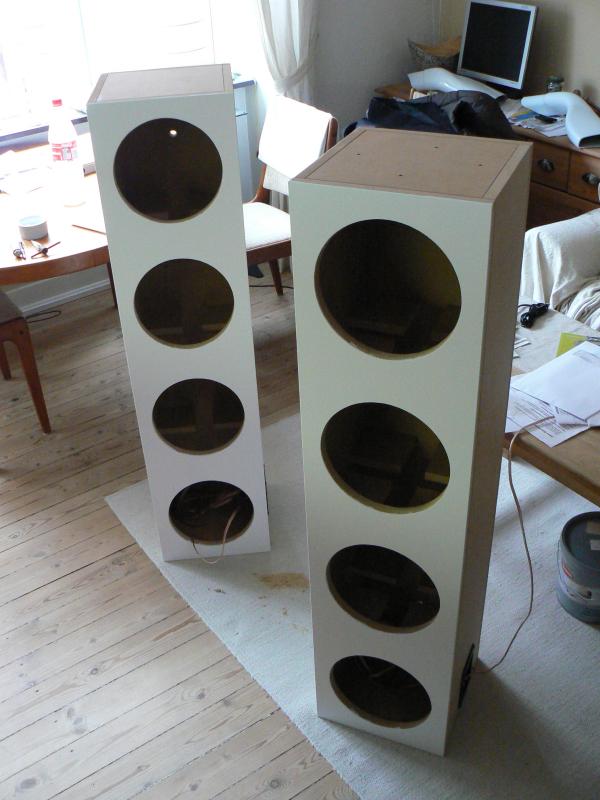

Kabinetterne til én side. Færdigmalede og klar til montering på væggen.

__________________
JJAZ

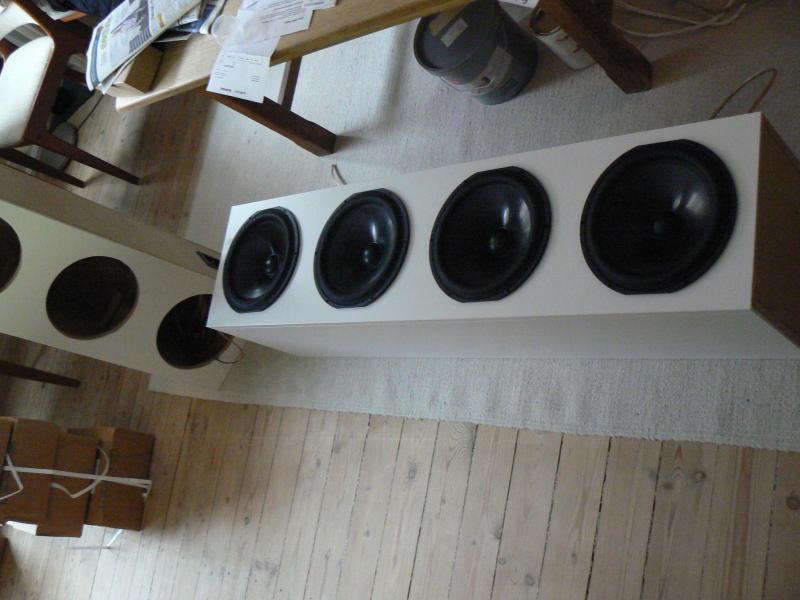

Prøvemontering af enheder, jo de passer :-)

Samtidig blev der boret for til alle skruerne.

__________________
JJAZ

lukkede kabinetter? Thiele-Small parametre, har du regnet på det? Til hjørneplacering kunne Qt på 0.5 jo passe meget godt...

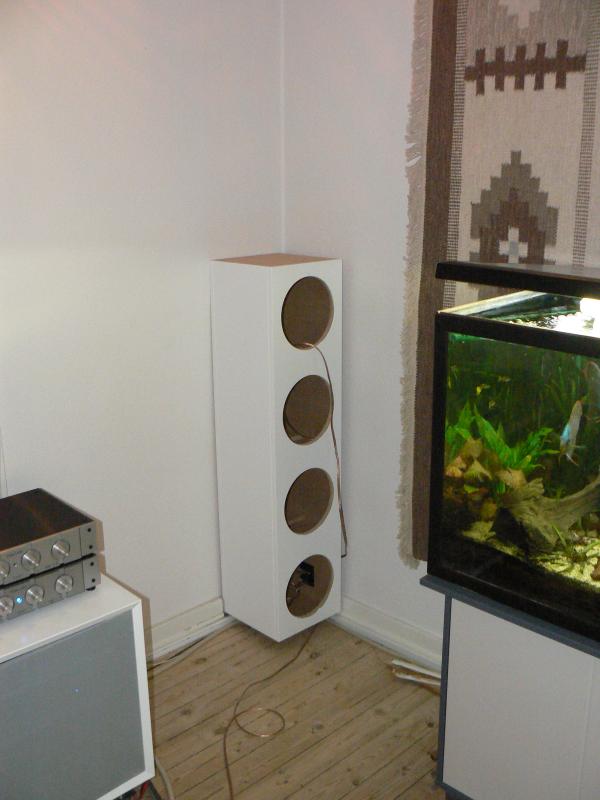

Den ene halvdel af en side på sin plads.

__________________
JJAZ

jazzman skrev: lukkede kabinetter? Thiele-Small parametre, har du regnet på det? Til hjørneplacering kunne Qt på 0.5 jo passe meget godt...

Lukkede kabinetter, yes.. Qt er meget meget højere end det, og systemets egenresonans ligger over 100Hz.

Jeg regner dog ikke med at bruge dem længere op end til 40Hz, så det bør ikke give problemer.

__________________
JJAZ

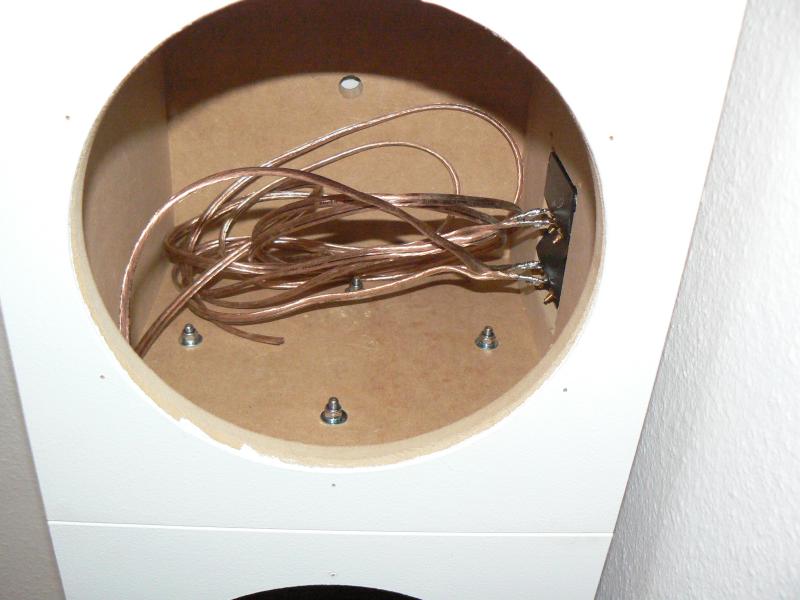

Her ses hvordan de to kabinetter er boltet sammen med 4 stk. 6mm bolte.

Derudover kan hullet til en ekspansionsbolt også ses.

__________________
JJAZ

 Vildt , godt du har valgt skudsikkert glas til at beskytte fiskene

__________________
http://www.piobyte.dk/MSV2

Det ser lidt frygtindgydende ud, men for satan hvor er det fedt!!

Glæder mig til at se det færdigt.

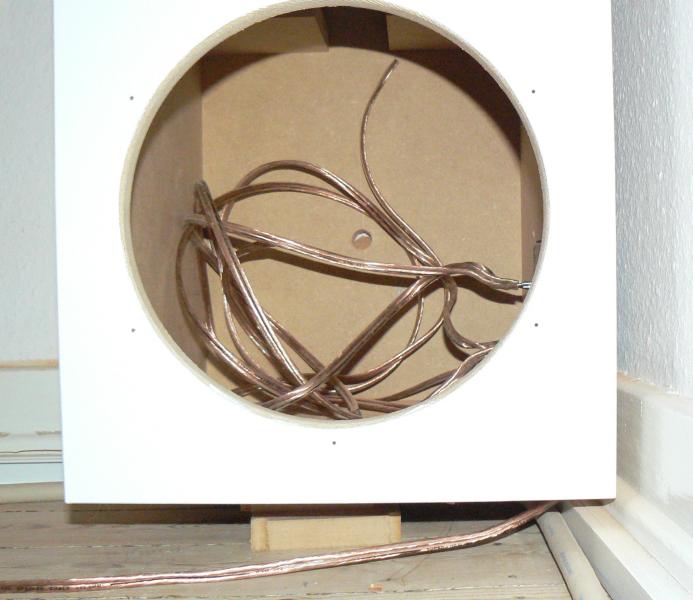

Kabinettet klodset op inden ekspansionsboltene bliver sat i.

__________________
JJAZ

cool projekt

hvad skal trække dem ?

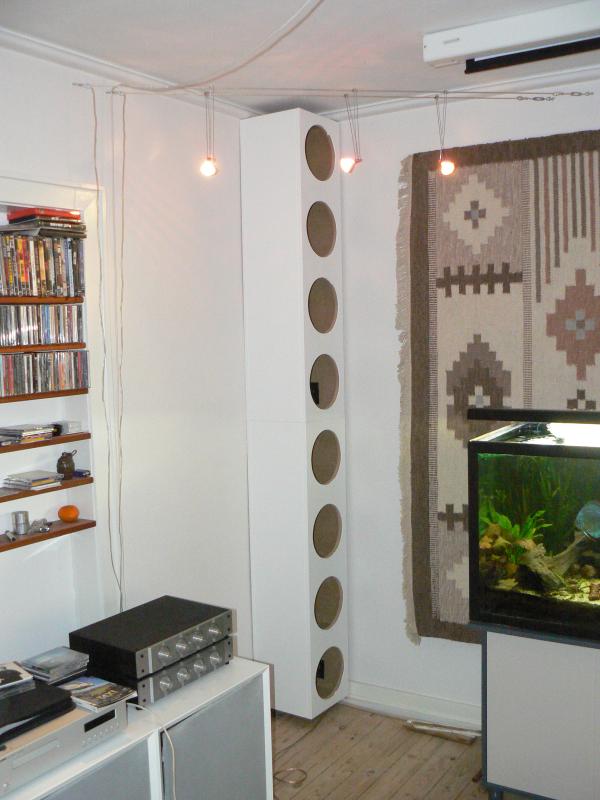

Så er de hængt op. Næste step er at skrue enhederne i.

__________________
JJAZ

witzel skrev: cool projekt hvad skal trække dem ?

Ét stk. ICEpower 1000ASP pr. side.

Belastningen er overkommelig, 6.25 Ohm. Det giver i retningen af 80W pr. enhed.

__________________
JJAZ

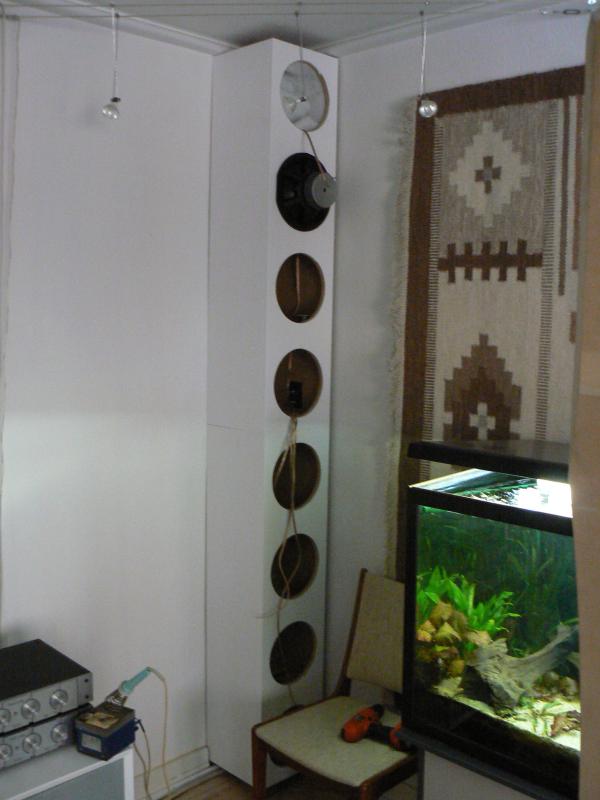

Kablerne loddes på den første enhed.

__________________
JJAZ

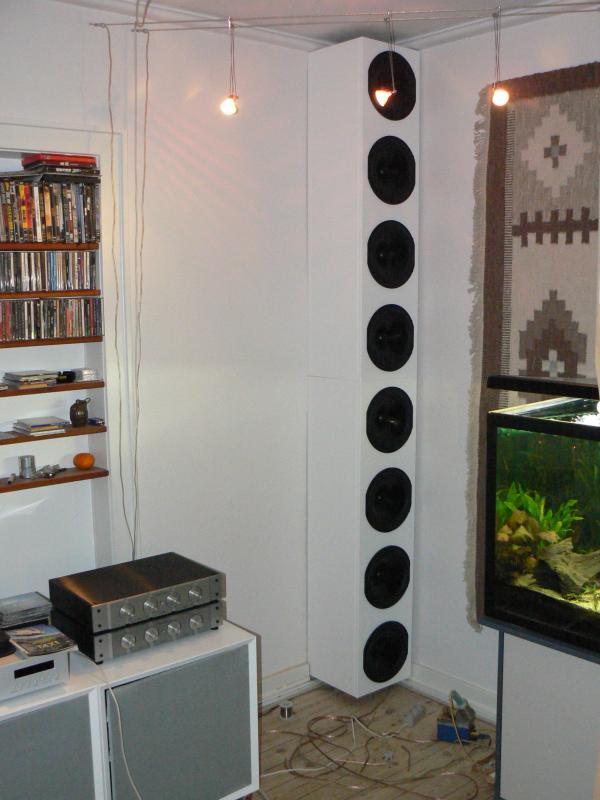

og vupti.. Ét stk. 250cm hjørne subwoofer hænger på væggen og er færdig monteret.

__________________
JJAZ

Waho, Vildt!

Det gad jeg godt høre.

Associerer Gryphon.. :P

__________________
Mvh Bjarke Hedegaard

kappen skrev: Waho, Vildt! Det gad jeg godt høre.

Jeg glæder mig også til at få strøm på, det sker forhåbentlig imorgen.

Kommer nok til at spille sub kun i den ene side i en uges tid eller mere, skal lige have malet de andre kabinetter og gjort dem klar til montering.

BjarkeHedegaard skrev: Associerer Gryphon.. :P

Har Gryphon en sub der er så høj

__________________
JJAZ

Tænker på deres Poseidon bastårne! :P

__________________
Mvh Bjarke Hedegaard

Hvor er det fedt at se at der er nogle andre end en selv, der mener at subwoofere er en god ting.

FEDT projekt..........

Har selv haft "noget lignende".......... og hjørneplacerede line source subwoofere integrerer sig helt eminent i forhold til "alm" subwoofere.

Dejligt at se !!!!
