I forlængelse af opbygningen min sidste DIY Lenco, så vil jeg jo gerne opdatere denne til et niveau højere igen.
Forrige projekt http://www.hifi4all.dk/forum/forum_posts.asp?TID=46856&K W=Gorm
Jeg har valgt at bruge Finsk birkefineer til plinten da dette materiale er dejligt stabilt, tungt, pænt og rigtigt audiofilt

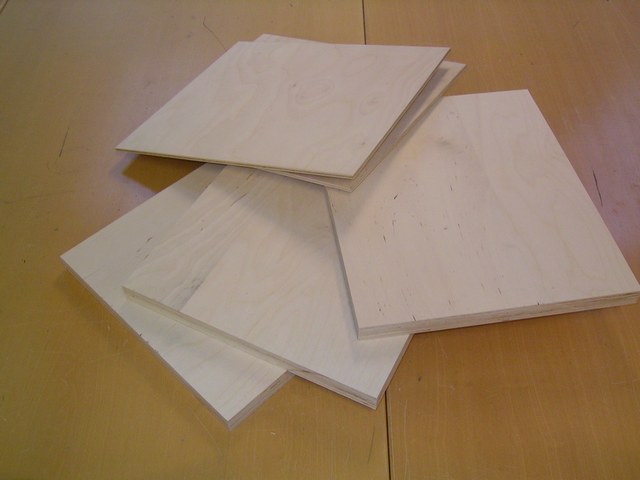

Her har jeg skåret 2 stk. 6mm. birkefineer plade til top og bund. Der er skåret 3 stk. 28mm. birkefineer plade ud til selve plinten, så højden på den færdige plint bliver 96mm. plus 20mm MDF bund.

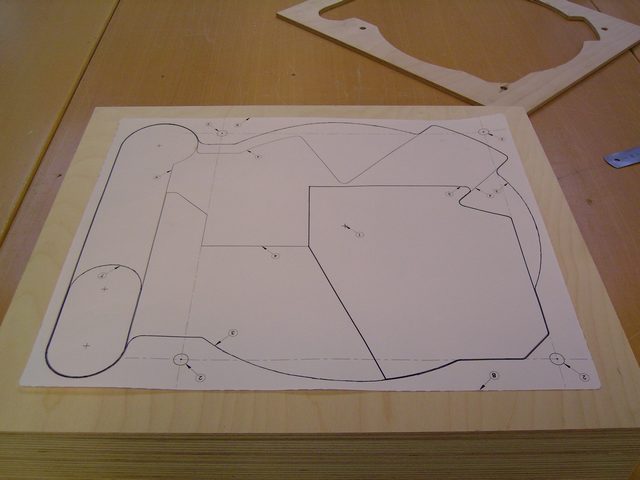

Så mærkes der op til opskæring for motor og arm.

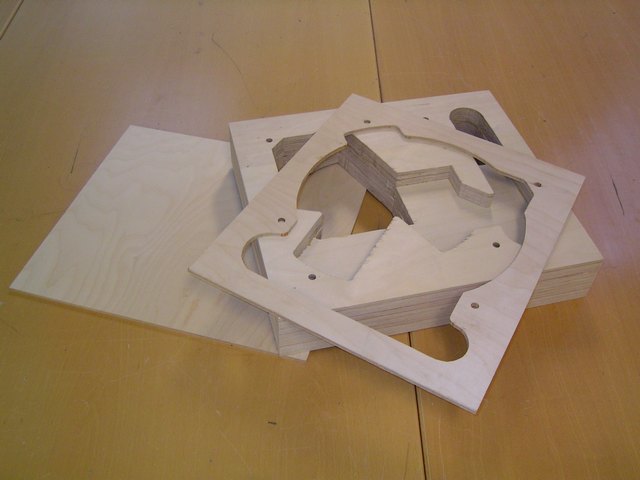

Efter lidt saven med stiksaven, så begynder det at ligne noget.

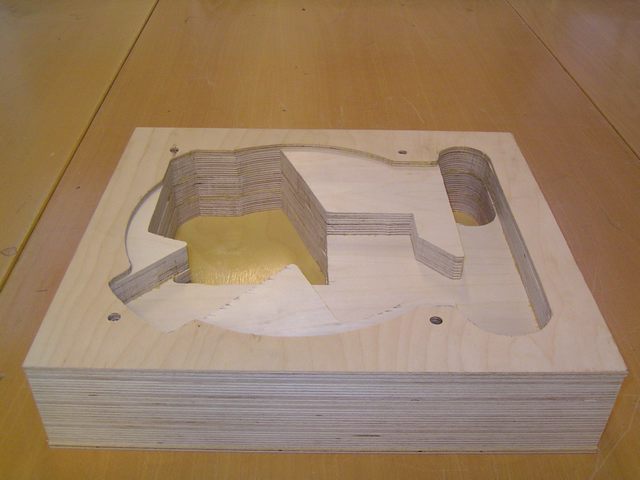

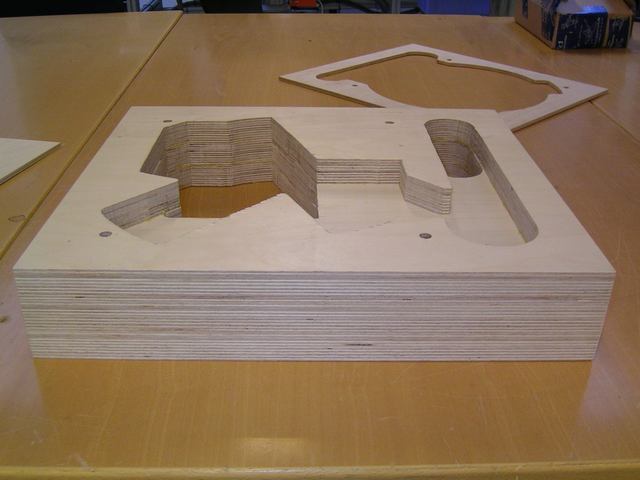

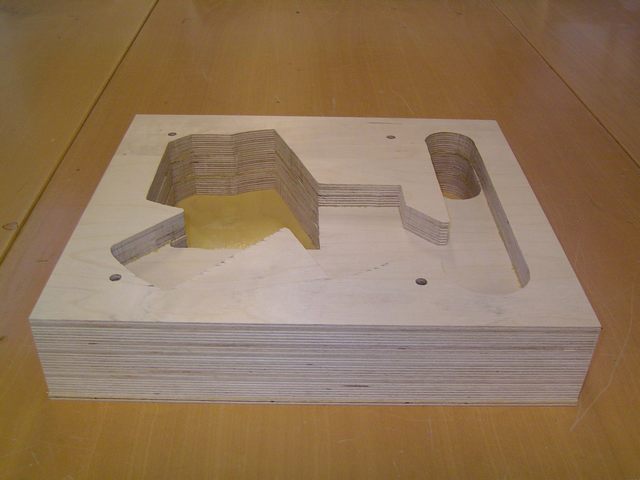

Så er plinten samlet og limet.

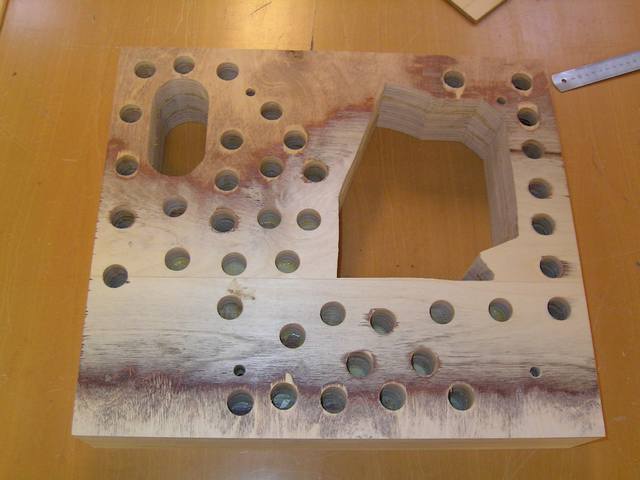

Så er der blevet boret en masse dejlige huller som skal fyldes med 3mm. blyhagl, for at gøre konstruktionen tung og død. Grunden til den lidt grimme overflade er at plinten er blevet planslebet, så plinten bliver helt lige.

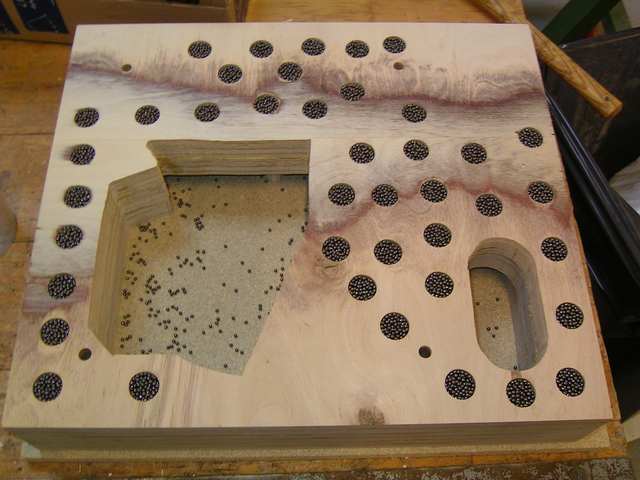

Så er der blevet hældt 7kg. blyhagl i hullerne, dette gør den tung og dæmper vibrationer i plinten.

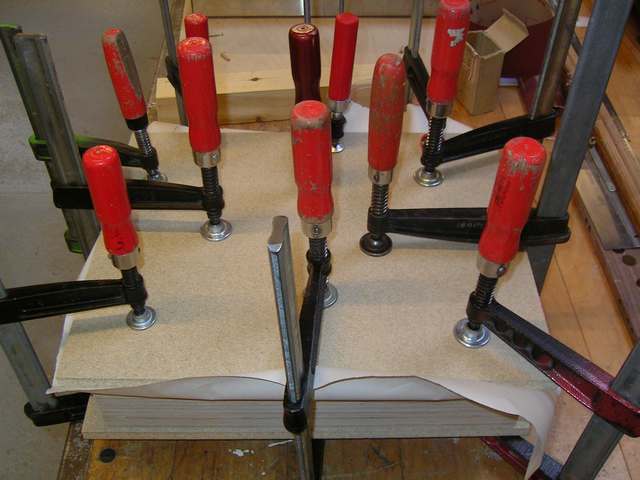

Så limes bunden på, dette skal jo gøres ordentligt, derfor de mange skruetvinger.

Så er bunden limet på, og ja plinten er temmelig tung, da både birkeplinten og blyet vejer godt til.

Så er toppladen lagt løst på for at se om det passer.
Så må jeg se om der bliver tid til lidt mere her i weekenden
|
Til top |
|
|
LouBP Forum Bruger


Bruger siden: 29 Oktober 2005 Lokalitet: Århus
Status: Offline Indlæg: 2428
|
Sendt: 30 Januar 2009 kl. 18:03 | IP-adresse registreret
|
|
|
|
Til top |
|
|
BoPtiljudrop Forum Bruger

Bruger siden: 24 Januar 2009 Lokalitet: Fyn Syd
Status: Offline Indlæg: 1226
|
Sendt: 01 Februar 2009 kl. 22:17 | IP-adresse registreret
|
|
|
Wes! Ser dejligt ud! @ Gorm: Hvilken eller hvilke mellemhjulsmodeller mener du er bedst? Man ser dem jo immervæk i genbrugser og lign. steder ind i mellem. Falder jeg over én en dag, så skal den med hjem
|
Til top |
|
|
HenrikW Forum Bruger


Bruger siden: 28 April 2006 Lokalitet: København
Status: Offline Indlæg: 1177
|
Sendt: 01 Februar 2009 kl. 22:40 | IP-adresse registreret
|
|
|
Det ser rigtig fornuftigt ud so far synes jeg. Skal SME armen med over pådenne gang også eller skal der noget mere
eksotisk på?
Mvh. Henrik __________________ Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009
|
Til top |
|
|
Gorm Udelukket fra forum

GM Sound
Bruger siden: 20 Juni 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1410
|
Sendt: 01 Februar 2009 kl. 23:10 | IP-adresse registreret
|
|
|
@ BoPtiljudrop
Jeg mener at Lenco L75 eller L78 er de fedeste/bedste mellemhjuler der er til at købe for meneske penge, dog ville jeg hulens gerne løbe over en Garrad 301 til en fornufig pris en dag. Jeg har haft en modificeret Garrad 401 til låns her i huset, men den fik altså en lille smule baghjul(mellemhjul) af DIY Lenco'en.
@ HenrikW
Det bliver jo nok en SME igen, da jeg syntes det er en ganske hæderlig arm i forhold til prisen. Jeg har dog også noget Rega RB300 i tankerne.
|
Til top |
|
|
krenzler Forum Bruger


Bruger siden: 20 December 2005 Lokalitet: København
Status: Offline Indlæg: 5449
|
Sendt: 02 Februar 2009 kl. 22:38 | IP-adresse registreret
|
|
|
Glæder mig som sædvanlig til at følge den videre udvikling.
|
Til top |
|
|
LouBP Forum Bruger


Bruger siden: 29 Oktober 2005 Lokalitet: Århus
Status: Offline Indlæg: 2428
|
Sendt: 09 Februar 2009 kl. 19:12 | IP-adresse registreret
|
|
|
Gorm: Er du kommet videre med Lenco'en? Du er vel ikke løbet ind i problemer, det ligner dig ikke. __________________ Mvh. Louis
All Vintage
Billedeupload guide
|
Til top |
|
|
Gorm Udelukket fra forum

GM Sound
Bruger siden: 20 Juni 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1410
|
Sendt: 09 Februar 2009 kl. 19:39 | IP-adresse registreret
|
|
|
@LouBP
Ja jeg er kommet vidre med pladespilleren, jeg er ved at lakere den. Så ingen problemer her
Men jeg har taget lidt billeder, så jeg vil lige tage lidt flere i morgen, så skal jeg nok poste lidt mere her i tråden.
|
Til top |
|
|
BoPtiljudrop Forum Bruger

Bruger siden: 24 Januar 2009 Lokalitet: Fyn Syd
Status: Offline Indlæg: 1226
|
Sendt: 10 Februar 2009 kl. 11:06 | IP-adresse registreret
|
|
|
@ Gorm: Elsker at se når nogen gør hvad der på parnasset betragtes som dårlig latin. Lenco'en har nok været en af de mest nedgjorte pladespillere  Glæder mig til at se 'modellen'. Skal den stå i finérlook, fed blank lak eller...? Men så et par spørgsmål: Det er et utroligt flot montagehul til SME'en, hvordan laver man det? Gætter på at du råder over noget seriøst værktøj, ikke en forkert ridse! Og det ser betydeligt bedre ud, end når andre har savet hele hjørnet ud! Kunne man evt. lave det lidt som Systemdek med en 'grav', der sikrer at armbasen kommer tilstrækkeligt langt ned. Så kunne man jo få plads til en Rega arm eller lign. Hvis man skulle falde over en L75/78, kan du så bestikkes til at dele ud af tegningerne til udfræsning? Det ser så godt ud, at jeg næppe vil kunne gøre det bedre selv. Gad vide hvordan Lencoen ville stå til sort skifersten, hehe, man kan jo altid drømme ikk'?
|
Til top |
|
|
Bryde Forum Bruger


Bruger siden: 06 April 2003 Lokalitet: Jylland
Status: Offline Indlæg: 395
|
Sendt: 11 Februar 2009 kl. 20:51 | IP-adresse registreret
|
|
|
Hej i tråden
Tør man spørge hvor du køber denne birkefiner ? .
( jeg har en Garrard 401 + Sme 3009 liggende i skuffen ) .
Endvidere - hvad vil du bruge som dæmpefødder ?? .
På forhånd tak
Mvh Peter .
|
Til top |
|
|
Gorm Udelukket fra forum

GM Sound
Bruger siden: 20 Juni 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1410
|
Sendt: 11 Februar 2009 kl. 22:46 | IP-adresse registreret
|
|
|
@ Bryde
Jeg har været så heldig at få nogle rester fra en Tømrermester, men ellers har jeg købt ved Silvan og Bauhaus.
Lidt opdateringer med billeder.

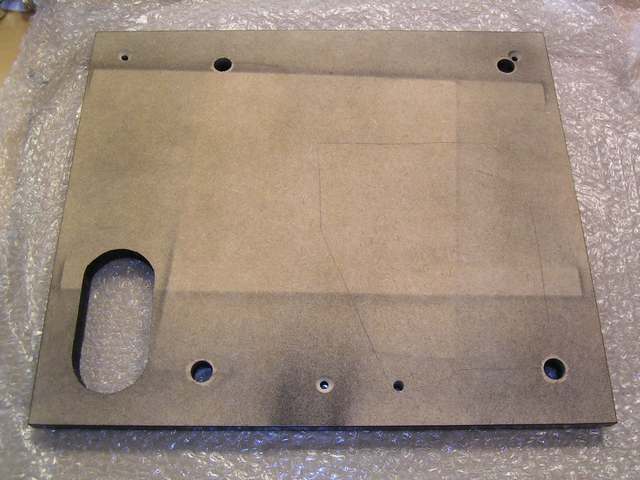

Bundplade til montering af fødder i 20mm. MDF, motoren bliver lukket inde for nedsætning af lyde.

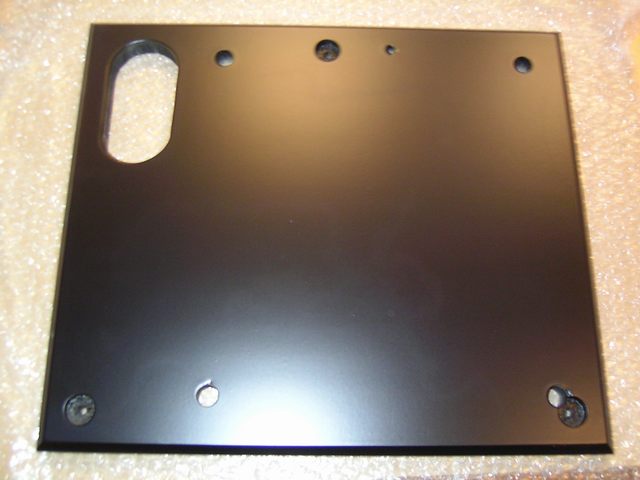

Her er bundpladen færdig udskåret/fræset og lakeret. Der er lavet nedsænkning til dæmpefødder og huller til fastspænding af værk.

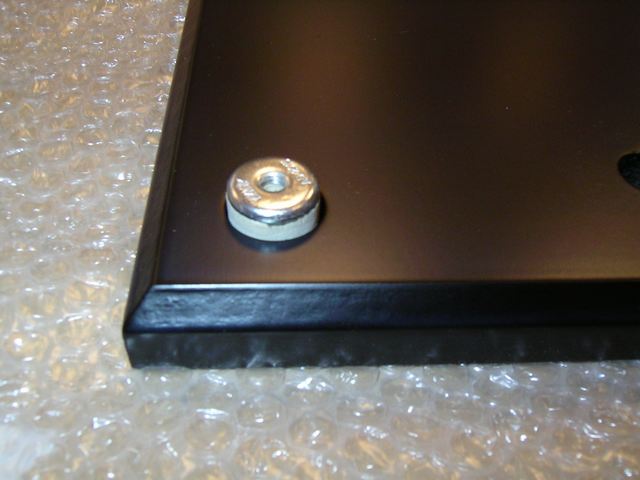

Her er maskin dæmpefoden spændt fast, den er ekstra sikret med lim i skruen.

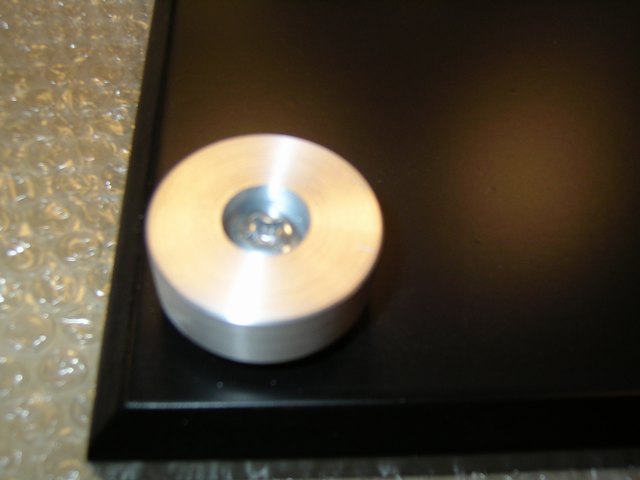

Billedet er blevet helt så godt som forventet, men det viser en hjemmedrejet aluminiumsfod. På ggrund af den høje vægt har jeg valgt at dreje fødderne i aluminium, de har en diameter på 38mm. og er 15mm. høje. De skal have en kork ring monteret, så de står godt og ikke ridser.
Jeg vil lige tage lidt flere billeder i morgen, selve plinten er blevet ganske pæn efter 5 gange lak.
|
Til top |
|
|
daniels Forum Bruger


Bruger siden: 26 Marts 2004 Lokalitet: Sjælland
Status: Offline Indlæg: 3704
|
Sendt: 12 Februar 2009 kl. 10:12 | IP-adresse registreret
|
|
|
Nydeligt arbejde! __________________ DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!
|
Til top |
|
|
krenzler Forum Bruger


Bruger siden: 20 December 2005 Lokalitet: København
Status: Offline Indlæg: 5449
|
Sendt: 12 Februar 2009 kl. 15:48 | IP-adresse registreret
|
|
|
Er det ikke muligt at dæmpe sådan en plint for meget og er der forskel på hvordan man bedst "plinter" en Lenco vs. en Garrard (grad af dæmpning)?
|
Til top |
|
|
Gorm Udelukket fra forum

GM Sound
Bruger siden: 20 Juni 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1410
|
Sendt: 12 Februar 2009 kl. 23:25 | IP-adresse registreret
|
|
|
@ krenzler
Ideen er netop at gøre plinten helt lyddød og tung, jeg tror ikke at plinten nogensinde kan blive for død, denne skal jo netop optage de vibrationer der opstår fra værket, således det kun er vinylen og PU'en(armen) der producerer lyd.
Lige et par billeder mere

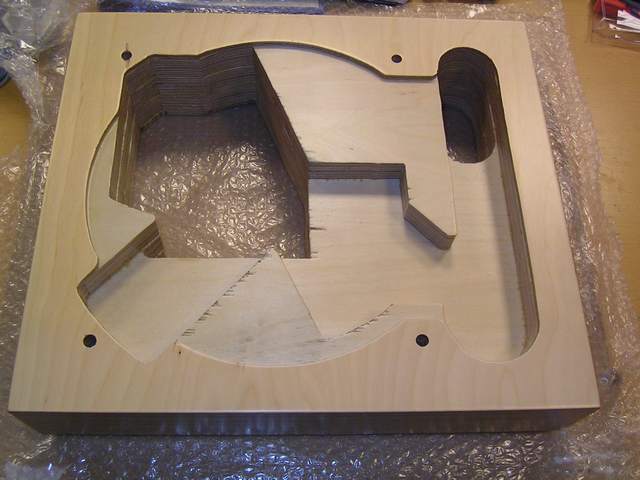

Her er billede af bunden på plinten inden MDF bunden limes på.

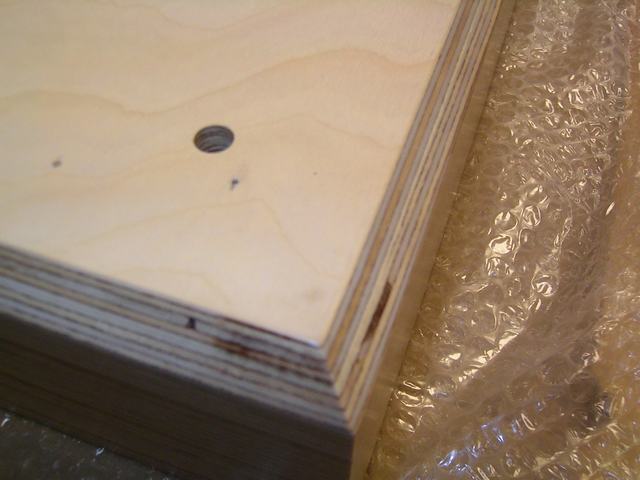

Jeg har affaset kanterne i bunden med 45 grader, så plinten ikke kommer til at virke så tung at se på.

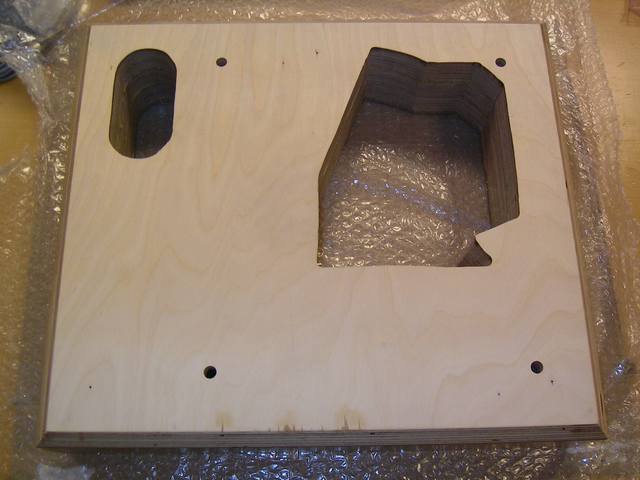

Sådan ser den lakerede plint ud, den er blevet lakeret 5 gange med silkemat klarlak.
Her er der et billede mere af den nylakerede plint.

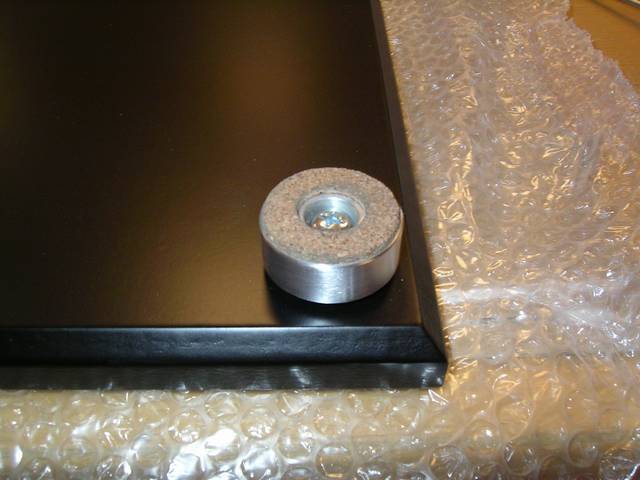

Der er monteret kork på føderne så de står godt og ikke ridser.

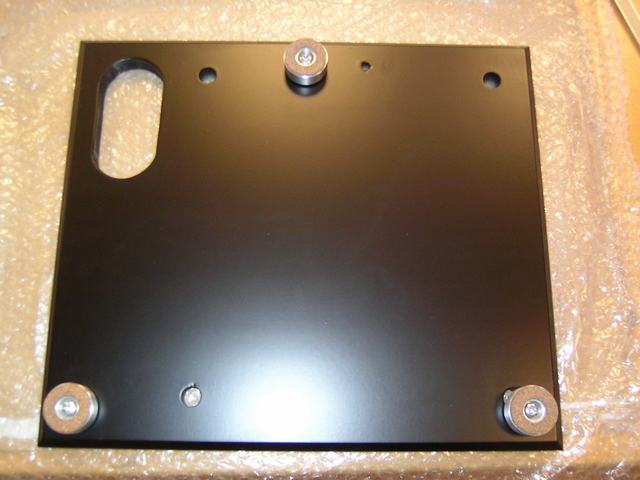

Lige et billede af alle 3 fødder.
|
Til top |
|
|
BoPtiljudrop Forum Bruger

Bruger siden: 24 Januar 2009 Lokalitet: Fyn Syd
Status: Offline Indlæg: 1226
|
Sendt: 13 Februar 2009 kl. 11:42 | IP-adresse registreret
|
|
|
Det ser bare godt ud! birketræet på toppen er da faktisk ret flot i strukturen  Man får lyst til at stryge hånden henover. Gjort med kærlighed kunne der sikkert stå bagpå.
|
Til top |
|
|
Gorm Udelukket fra forum

GM Sound
Bruger siden: 20 Juni 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1410
|
Sendt: 16 Februar 2009 kl. 22:24 | IP-adresse registreret
|
|
|
@ BoPtiljudrop
Ja strukturen er ret flot i sådan noget birkefiner, billederne er ikke nær det virkelige, selv konen glæder sig til den kommer i stuen .
Men nu er plinten endelig også helt færdig, nu mangler jeg bare at få sat ned ad vendte phonostik på SME armen, så der kan leges med phonokabler også.

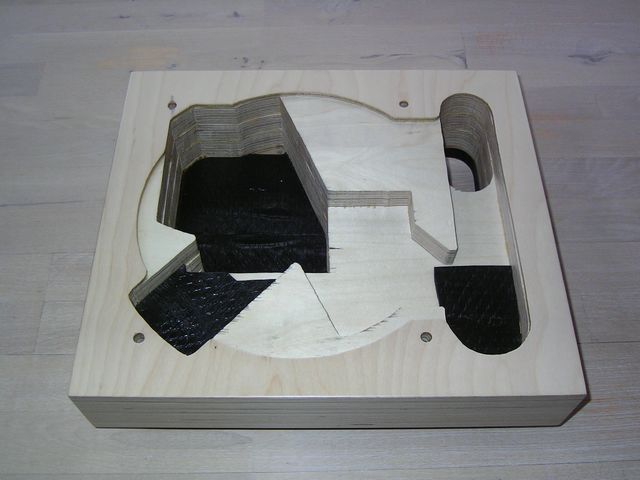

Her er plinten færdigdæmpet.
Lige et billede mere af dæmpningen.

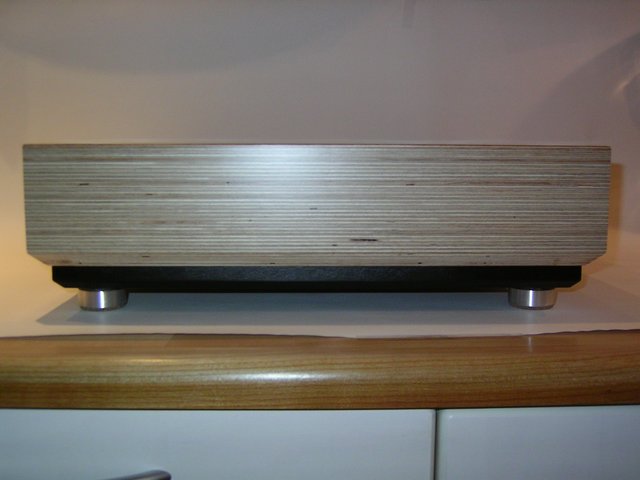

Et billede der giver et indtryk af fronten på plinten.

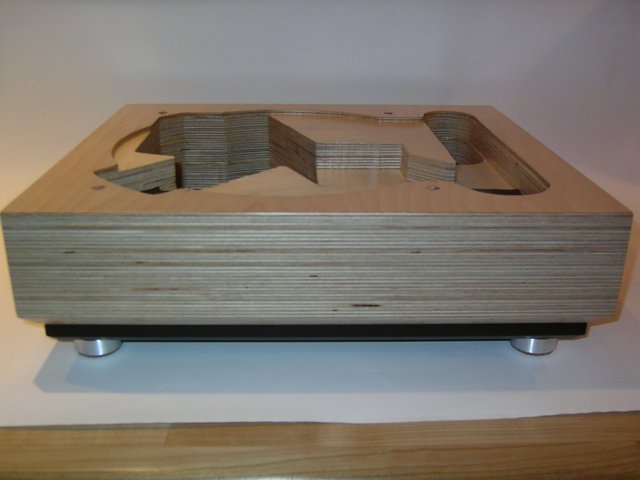

Et sidste billede af plinten inden der kommer værk og arm på.
|
Til top |
|
|
HenrikW Forum Bruger


Bruger siden: 28 April 2006 Lokalitet: København
Status: Offline Indlæg: 1177
|
Sendt: 16 Februar 2009 kl. 22:39 | IP-adresse registreret
|
|
|
Det begynder jo at se ganske hæderligt ud Skal Lenco værket have en overhaling eller skal det være standard finish?
Mvh. Henrik __________________ Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009
|
Til top |
|
|
priboj Udelukket fra forum


Bruger siden: 27 September 2006 Lokalitet: Stor-København
Status: Offline Indlæg: 859
|
Sendt: 16 Februar 2009 kl. 22:58 | IP-adresse registreret
|
|
|
det er godt nok gennemført
__________________ lyd er mit liv... musik er min dyd...
|
Til top |
|
|
krenzler Forum Bruger


Bruger siden: 20 December 2005 Lokalitet: København
Status: Offline Indlæg: 5449
|
Sendt: 17 Februar 2009 kl. 06:50 | IP-adresse registreret
|
|
|
Wow! Næsten synd at en standard L75 topplade ikke er synderligt køn... En sort L78 måske? - Eller en overhaling a la Once Analog?
|
Til top |
|
|
Gorm Udelukket fra forum

GM Sound
Bruger siden: 20 Juni 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1410
|
Sendt: 17 Februar 2009 kl. 17:19 | IP-adresse registreret
|
|
|
Ja Lenco drevet bliver bare i matsort finish, jeg har dog overvejet om jeg skulle lakere den helt blank sort, men jeg vil være ked af at fjerne den tynde alu. plade der står Lenco på, da den nok bliver ødelagt ved at blive taget af.
Fik jeg forresten nævnt at plinten i sig selv vejer 15,8 kg.
Jeg har lige lavet phono brønd til SME armen, den vil jeg lige have sat på her i aften, så kan der nemlig leges med phonokabler på pladespilleren også. Lige et par billeder af denne også.

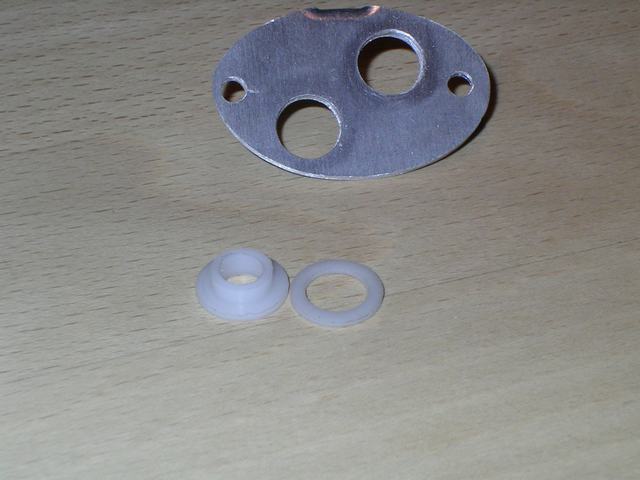

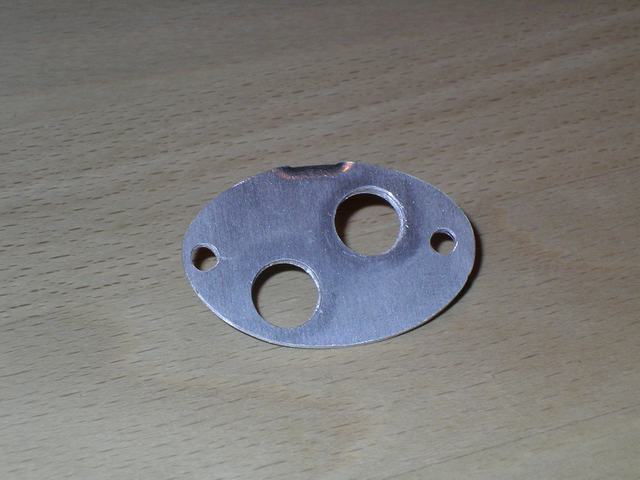

Et stykke aluminium som er håndfilet, og har fået boret huller i søjleboremaskinen. Der er vippet en flange op således brøndens hus kan fastspændes.

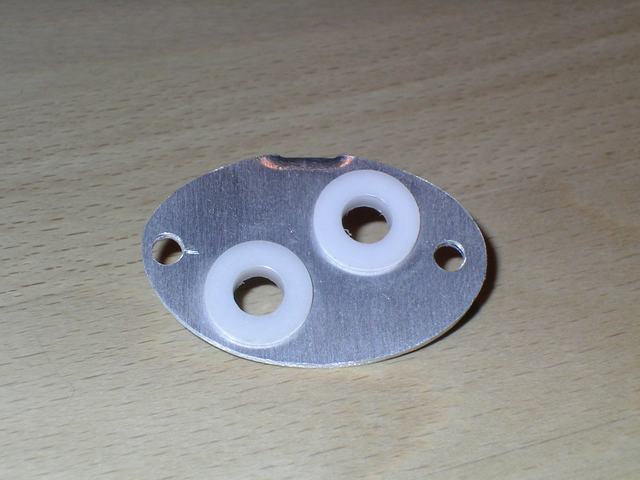

Isolatorer i drejet Pom.

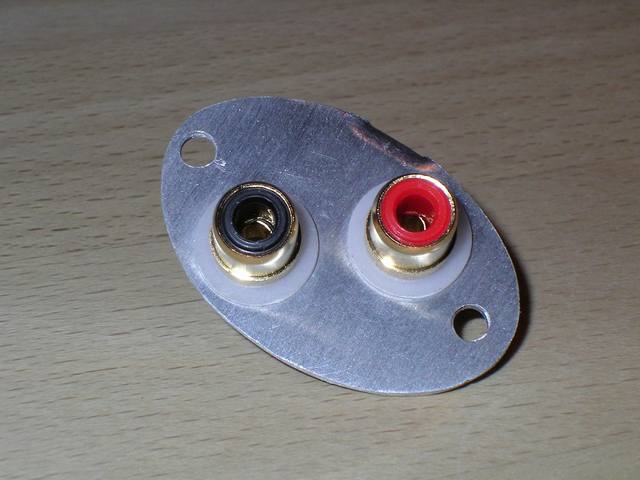

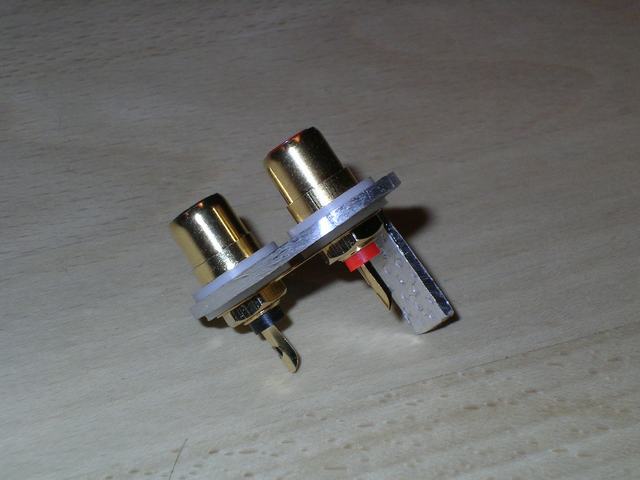

Klar til Phonostik.

Monteret og klar til montage på SME armen.

Lige et billede fra siden, så man kan se montageflangen.
Så hvis alt går efter planen så skulle armen være klar i aften, således værket kan sættes på i morgen
|
