7/5-09 Nye billeder og navn til højtaleren



Har brækket min hæl, så har derfor en del hjemmetid de næste par måneder.

Med lidt oprydningshjælp fra et par kammerater fik jeg installeret mig i min kælder, hvor jeg kan rulle rundt i kontorstolen.

Har læst en del om Ekta Grande og syntes om designet, valgte derfor at bygge noget i den stil, dog med en anden højtalerenhedsbestykning.



Højtalerne måler 115.5x27x46 cm. Litermæssigt ligger de på mellem 65-70 liter efter afstivninger.

Min stue er ikke så stor, 16 m2, men er direkte forbundet med køkken, så noget lyd forsvinder formentlig også derop. Dvs at det er lidt overkill med så store højtalere.

Regner med der bliver sat akkustisk ventil i, men starter ud med lukket kabinet. DAT hjælper med udmåling af enheder samt filter osv.

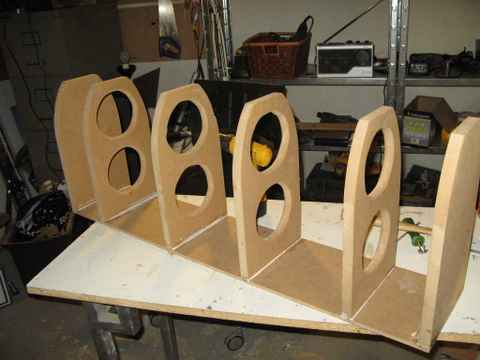

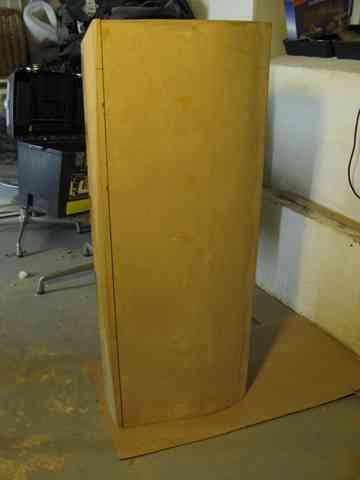

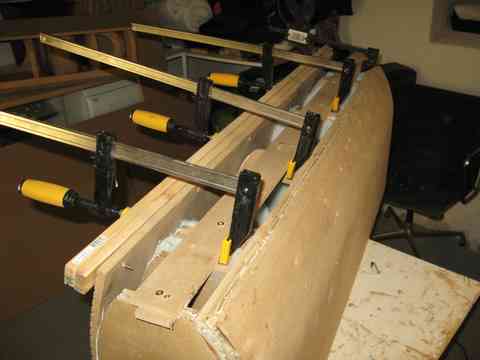

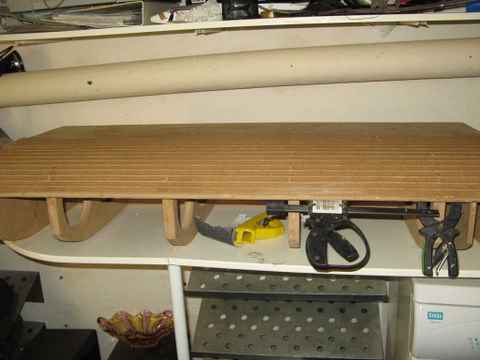

Her er lidt billeder af processen:

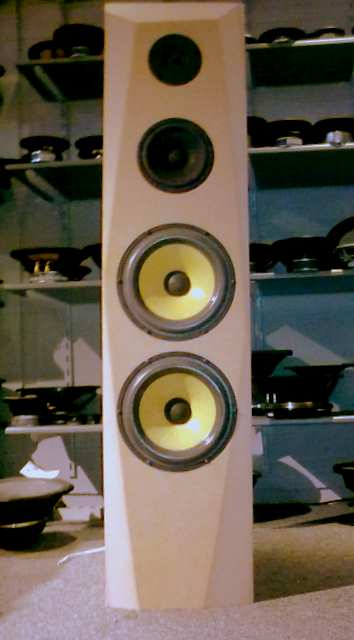

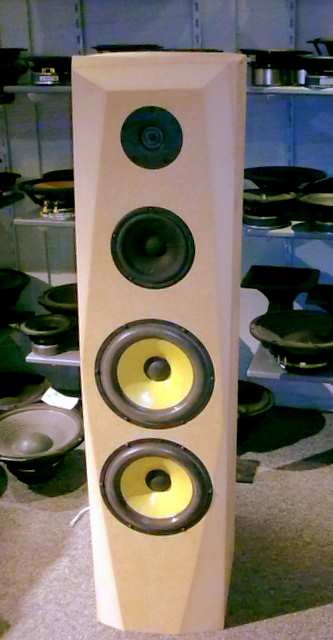

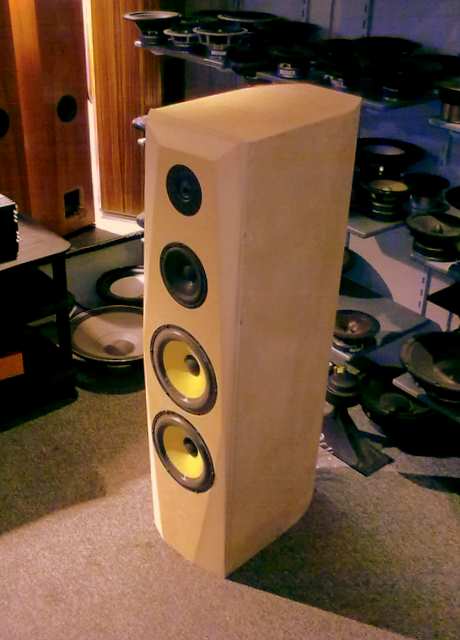

Scanspeak, alle købt brugt.

Diskant:  Vifa XT25BG60-04, den med dobbeltmagnet

Mellemtone: Scanspeak15M_4531K00

Bas 2 stk.Scanspeak 21w8554-00 Bas

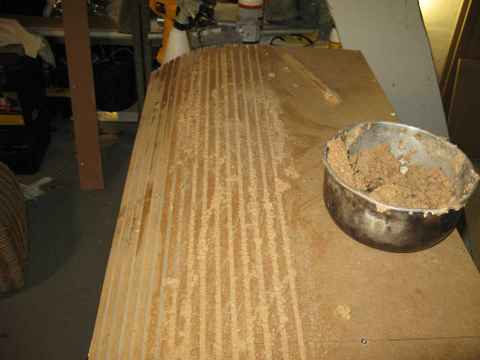

Trælim og savsmuld.

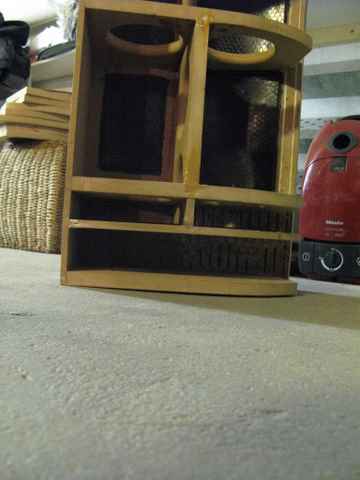

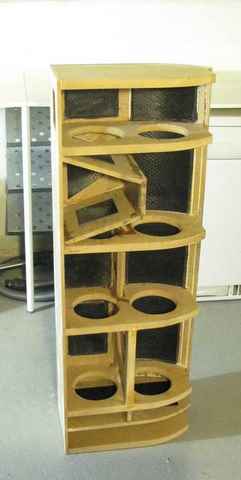

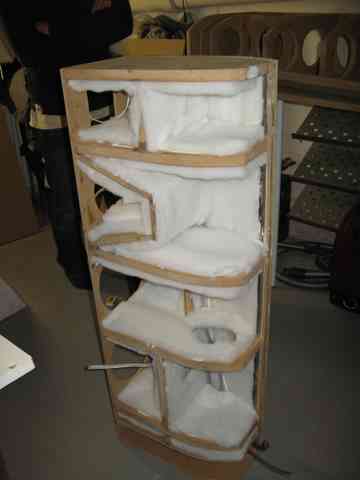

Mellemtone kammeret har jeg efter billedet er taget gjort kraftigere med ekstra mdf.

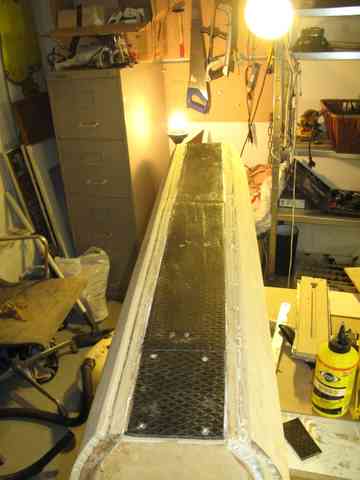

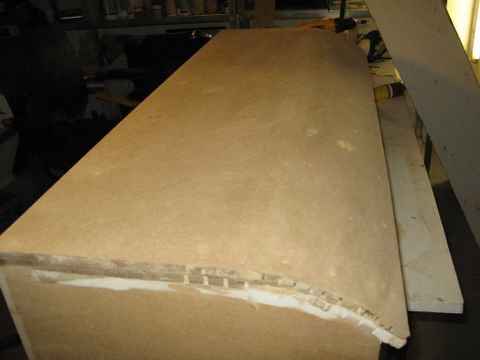

Jeg havde lavet en lille bommert, hvilket gjorde at jeg var nød til at lave bagsiden ret tynd, men da der ikke er nogen store overflader lykkedes det at gøre den rigeligt "død" med 2x6 mm mdf og blygummi sanwich.

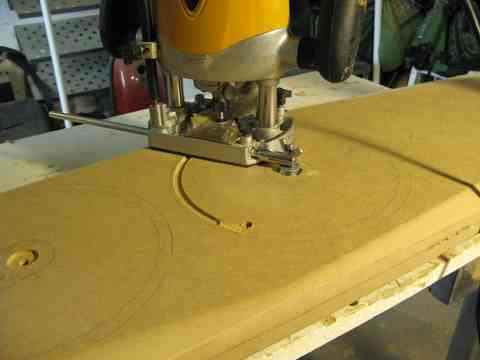

Min billige overfræser fra Jem & Fix.

De små huller lavede jeg ved at bore huller i anslagspladen, ca 20 stk. Hvis man så kompinerer de forskellige fræsejern er det muligt at lave næsten alle mål..Desuden er der forskellige størrelser kuglelejer på fræserne fra Harald Nyborg, hvilket giver endnu flere muligheder.

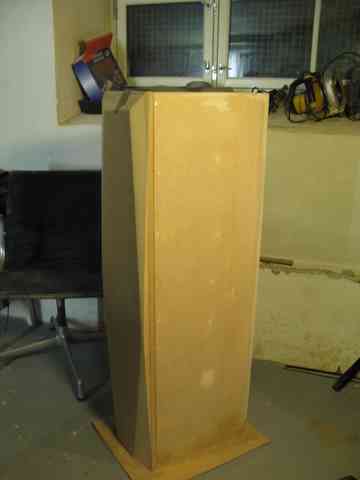

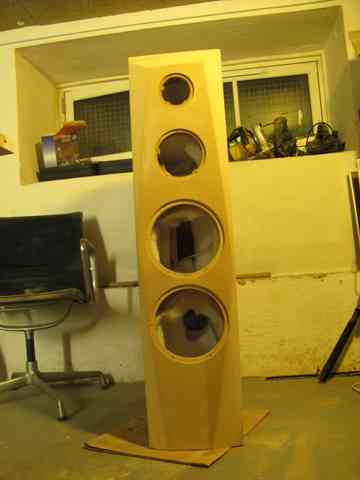

Ahhh næsten færdig og rigtig glad, sikke et arbejde.

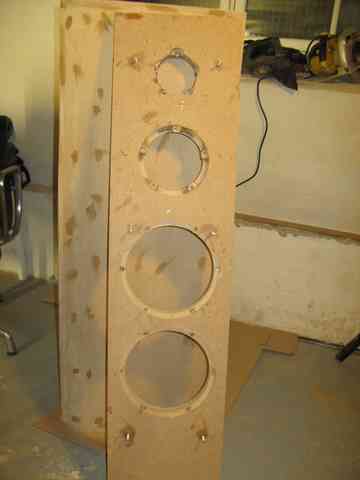

Har lavet aftagelig front, så har jeg mulighed for at lave andre konstellationer hvis jeg får lyst om nogle år.

Regner med at montere med acrylfugemasse, og så spænde fronten med vingemøtrikker indefra.

Laver en lille udfræsning på bagsiden af fronten, så jeg kan lave en lille sort fuge.

Resten skal være hvidt.



Nogen som kender en god maler i København, evt. Amager.

Den skal ikke være højglans, ej heller mat, men ca. som køkkenlåger.

Er igang med makkeren, og er ca halvejs, satser på at den er færdig sidst på ugen.

I morgen skal jeg ind til DAT og så skal der kigges på delefilter, spændende.

mvh.

og god byggelyst til alle.

Anders

Meget spændende. Husk at vis os DAT´s kurver! Enhedernes navne og type?

Ja skal nok komme med info.

Har ikke vejet den, men vi gættede på mellem 50-60 kg stk. Mere end min kæreste:)

Er der slet ingen, som kan anbefale en spraymaler, eller selv kan male som en sådan mod betaling.



vh.

Anders

anse skrev: Er der slet ingen, som kan anbefale en spraymaler, eller selv kan male som en sådan mod betaling.

Capricorn. Industrivej 6 8370 Hadsten. Tlf.: 86 98 36 99

De har malet mine bunde og forplader i 3-vejs ScanSpeak - se nedenfor. Det kan simpelthen ikke gøres bedre.

Top flot højtaler! Hvem der bare havde tid og værktøj til at gøre kunsten efter

Cp Chilli, tak skal du have, mht tid så har du ret, men det kræver altså ikke det vilde rent værktøjsmæssigt.



Jazzman jeg har set dine højtalere og fulgt dit projekt på sidelinien, ser rigtigt spændende ud, og lakeringen er fin.

Jeg orker bare ikke at sende over over 100 kg højtaler til Jylland

vh.

Anders





hej Anders
Jeg har osse fået anbefalet en industrimaler i nærheden af Helsinge, hvis det var noget........
vh Sven / Jazzman

Hej Sven.

Det lyder godt, der kan jeg køre hen på en times tid, så det er perfekt, kan du evt. sende mig hans nummer via pm?

Hvad med dine egne, kan se du er næsten færdig, fik du mellemtonekabinetterne tætte? De ser meget gennemførte ud må jeg sige.

venlig hilsen

Anders



Så fik jeg regnet mig frem til de endelige rummål.



Mellemtonen har 6 liter

Basserne har 72 liter minus blygummi og de to Scanspeak 21w8554-00

Tror kabinettet enden på 70 liter.

Lyder det ikke fornuftigt?

vh.

Anders

anse skrev: Mellemtonen har 6 liter

Perfekt!

anse skrev: Basserne har 72 liter minus blygummi og de to Scanspeak 21w8554-00. Tror kabinettet enden på 70 liter. Lyder det ikke fornuftigt?

Jo, forsåvidt at du putter en port i kabinettet afstemt til 40Hz. Enhedernes Qt er så lavt, at du ender med at systemet har -6dB på 52Hz istedet for 40Hz i et reflekskabinet.

http://www.luxlak.dk/ var maleren, jeg fik anbefalet. Det var ikke Helsinge (det var der anbefaleren kom fra) men Lynge.

Hej Sven.

Har lige ringet til maleren, virker som et godt sted, tak for henvisningen.

Ok havde egentligt forventet at de gik dybere. Har du nogen ide om hvordan det vil forholde sig med akkustisk ventil...Går ud fra det vil ligge tæt op ad trykkammer..

Må se at få sat mig ind i hvad Qt gør for egenskaberne i en enhed!

Burde jeg ha bygget større?

mvh.

Anders



Akustisk ventil er overhovedet ikke nødvendigt i forhold til lukket - de har allerede i et lukket kabinet et Q omkring 0.5, som giver optimal impulsgengivelse (men meget dæmpet bas, medmindre de er klemt helt op i et hjørne).

du har ikke bygget for småt, snarere tværtom. Men størrelsen er fin til et reflekskabinet - som er det, enheden er beregnet til!

www.lautsprechershop.de/hifi/rohre_en.htm sælger nogle fede "Jet Set" refleksrør som jeg osse har brugt i min 3-vejs. Du skal bruge et 5cm langt hvis det er 7cm i diameter, og et 13 cm langt hvis det er 10cm modellen.

www.linearteam.dk :

Lukket = Lilla, Refleks = grøn.

Mange tak Sven.

Kendte ikke det program, spændende.

Tror jeg vil ha refleksrør i, godtnok var min plan at den skulle være lidt dæmpet i bassen, grundet min ikke så store stue, men jeg vil ikke miste alt for meget af den dybe bas.

Heldigt jeg har bygget for stort, så er der plads til lidt ekstra fyld hvis det er nødv.

Har lige snakket med Erik fra Luxlak, han sender mig en pris på lakering i morgen. Så lige en video fra deres hjemmeside og de virker meget seriøse deroppe, håber det er til at betale.

mvh.

Anders

Du kan jo sætte et 10cm rør bag den ene bas (hvis der er plads i bredden, hvor langt er der mellem sidepladerne
hvor de møder bagpladen - på indersiden?) eller et 7 cm rør bag hver bas (så skal 7 cm rørene være sv. til eet 10
cm, da de har præcis det halve areal). Og hvis refleks ikke passer dig, kan hullerne jo lukkes. Derfor kunne det
være smart at afgøre det før de blev lakeret.

Hej Anders.

Ser kanon godt ud, godt gået med en brækket fod..

Når jeg regner på enhederne i WinIsd, så siger den med 70ltr med 2 enheder :  -3db 39Hz og -6db 33Hz, port : 2stk Ø6,8cm på 16cm eller 1stk Ø10,2cm på 16cm..

Mvh.

Hej Sven.

Den måler 17 cm bagpå, så der kan sidde et tykt rør:)

Hej Migo, og tak for ros, har været rigtigt godt at ha noget at lave, men en del ting har været besværligt i forhold til materialer osv. når man ikke er så bevægelig som normalt

Jeg har fået monteret sådan et stativ, som er spændt hårdt fast om læggen, så jeg egentligt bærere alt min vægt der. Dvs. at hælen ikke rører jorden. Det er smart, men noget af et monstrum.

Det lyder da rigtigt godt mht. de 70 liter og 3db 39Hz og -6db 33Hz. Det er helt pænt som jeg husker det. Hvad vil foreskellen være mellem et tykt rør eller to stk. tynde..Portstøj?

Burde nok have sat mig ind i simulationsprogrammerne, for det er sjovt at sidde og nørde og konstruere derefter.

Skønt at folk er så hjælpsomme herinde iøvrigt.



venlig hilsen

Anders







om det er to 7 eller en 10cm porte kommer sig ikke så nøje. Vælg det nemmeste!

Tak for hurtigt svar Sven.

WinISD virker rigtig smart.



mvh.

Anders

wow det var dyrt af få spraymalet, fik tilbud hjem forleden.

5400 inc. moms, så tror jeg køber spraypistol og lærer mig hvordan man bruger sådan .

Nogen som har erfaringer med det?



mvh.

Anders
