Må sige jeg er blevet lidt inspireret af en del inlæg i dette forum, og  blev lidt
lun på at få en røreffekt forstærker.
En kina slæde kunne godt være en god begyndelse, men det er da lidt sjovere at lave den selv.
(men abasalut ikke billigere)
Så det blev til en push pull konstruktion fra  diyaudioprojects.

http://diyaudioprojects.com/Tubes/KT88-Push-Pull-Tube-Amp/

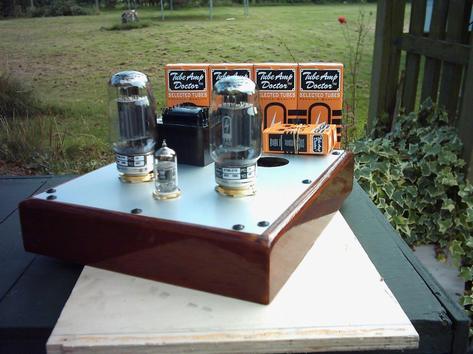

Det er ved at være så langt at jeg er ved at skrue stumperne sammen,plinten har jeg lavet
af teaktræ og lakeret med shell lak,masser af shel lak.



Jeg er ved at forbinde strømforsyningen og hard wire rør sokkelrene.


Indersiden er beklædt med selvklæbende alu.folie for at få lidt styr på støjen(håber jeg)
I artiklen foreslår han en switchmode supply til gløde tråden, men de koster en del,
så jeg vil prøve med en elektronisktransformer til lavvolt halogen lys, det eneste problem er at de smider en gang højfrekvente firkanter ud ,og ensretteren bliver lidt hot, men det burde kunne løses.


Man kan næsten ikke vente med at sætte rørene i og se hvordan dyret ser ud,jeg mangler stadig et par stumper bla. udgangs transformeren, jeg har købt et par brugte james transformer,som
skulle være i samme klasse som tango,men vi for se.

nkdk

Ser rigtig godt ud....venter spændt på fortsættelsen jeg er især spændt på om det specielle SIPP princip i udgangen vil resultere i symmetri....det er jo istedet for fase-splitter. Håber du har oscillescope så du kan vise os hvordan det ¨går og jeg vil også mene det er nødvendig for kontrol.

mvh

__________________
Rørforstærker diy185W|McIntoshMR71|Luxman SQ38|Marantz 2500|TEACVRDS 10|Rectilinear High Boy+
AMT1Air Motion Transformer|FisherX101 rør|Pioneer SX1080|AVO-MK4 tubetester|HP3580A audio-analyzer

Spændende projekt, det bliver sjovt at følge din videre fremfærd. Og meget flot træ og lak arbejde

Der kommer en fortsættelse det lover jeg.
Jo jeg har adgang til et scope, men har absolut satset på min fluke kunne gøre arbejdet,
i at balancere de to udgangs rør.Der bliver nok lidt med feedbacken da jeg ikke bruger den
Edcor trafo han bruger.
Men man lærer jo hver dag ikk

nkdk

Jeg kunne godt bruge lidt hjælp,jeg har været på jagt efter nogle transformer låg, til højspændings
transformeren.
De skal passe til en EI96 kerne.
Så hvis der er nogle der har et tip, så er det kanon velkommen
Desvære virkede linket ikke

nkdk



    Hej nkdk

   96 kerne, er det ikke noget med hulafstand 80, og 64 mm, så har jeg nogle du må få,

   du kan kontakte mig. (se min hjemmeside)



   MVH Steen

Hej Steen
Du har helt styr på målene der,det er til en 96 kerne.  Jeg kigger forbi.

Det må man nok sige, hvis man mangler hjælp så er det her man skal søge.

nkdk

Så er der lidt nyt, jeg havde købt et par transformere til halogen lys ,som jeg havde forventet at
kunne bruges til gløde spænding. Istedet for et par sw.mode transformere.Men som jeg fortalte
sender de en gang firkant moduleret højfrekvent skidt ud.Når man prøver at ensrette den slags
bliver dioder ret varme, så jeg fik fat i nogle shottkey dioder (de er altså ikke helt billige )så
blev broen ikke varm, men kondensatorene begyndte svede.
Så jeg tror at det havde været billigre at købe et par sw.mode strømforsyninger end det her.
Det eneste er at pladsen er ved at være brugt op,og de passer kanon ind i plindten.

nkdk

Så er der lidt nyt.
Først og fremmest vil jeg gerne sige tak til Steen
,for hans hjælpsomhed.

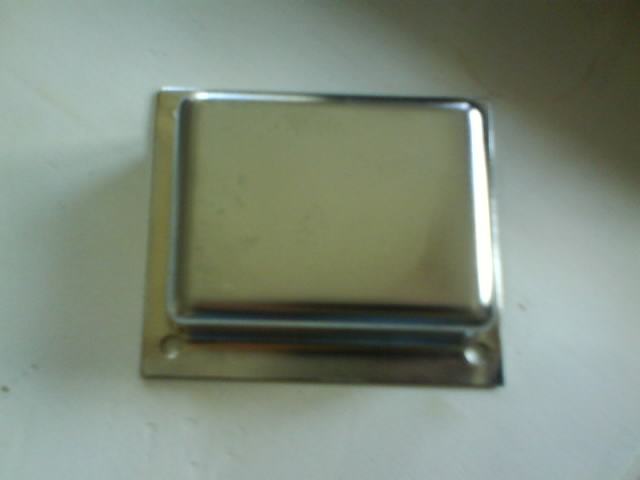

Det er nogle kanon flotte transformer låg han har sendt mig.
