Hej alle sammen.

Nu da jeg er blevet færdig med mit subeoofer projekt, vil jeg da gerne dele det med de der har lyst til at se med...
Først, jeg har haft en del subwoofere herhjemme, men der har altid manglet et eller andet, eller de har været for store, og alt for tit i ALT for dårlig byggekvalitet..
SÅ der var vel ikke andet at gøre en at bygge selv. så der var nogle få kriterier, så som at den ikke måtte være over 35-40Liter der skulle bruges 2stk min 8" enheder. og forstærkeren skulle være på ca 100-200Watt og sidst men ikke mindst hurtig nok til musik..
Og da jeg næste aldrig spiller højt, behøvede det ikke at være en kæmpe PA forstærker..

Efter lidt læsning/nærstudering af google, fandt jeg frem til at det kunne være sjovt at bygge en Iso-barisk kabinet, da jeg har ville kunne få en meget dyb bas ud af små enheder i et lille kabinet.
Jeg valgte at køre den bagerste enhed i basreflex for at få de dybeste toner med.



Enhederne jeg valgte var HiVI D8G, pga den gode Xmax og den store svingspole(som i min verden er med til at gøre membranen en hel del mere stiv uden at det behøver at være metal membran.)
De kan klare rigtig meget power af en 8" enhed, og så syntes jeg at de så super godt ud med den gule Papir/kevlar membran. Jeg fik begge enheder for 1200kr inc forsendelse..Billigt..

Nominal Impedance (Z)(Ω) :		8
Resonance Frequency (Fs)(Hz) :		35
Nominal Power Handling (Pnom)(W) :		150
Max Power Handing(Pmax)(W) :		300
Sensitivity (2.83v/1m)(dB) :		86
Weight (M)(Kg) :		3.7
VC Diameter (mm) :		100
DC (Re)(Ω) :		6.5
VC Length (H)(mm) :		23.5
VC Former :		CCAW
VC Frame :		Kapton
Magnet System :		Inside
Magnet Former :		Neodymium
Force Factor (BL)(N/A) :		13.0
Gap Height (He)(mm) :		7.0
Linear Excursion (Xmax)(mm) :		8.3
Suspension Compliance (Cms)(uM/N) :		367.2
Mechanical Q (Qms) :		3.12
Electrical Q (Qes) :		0.48
Total Q (Qts) :		0.41
Moving Mass (Mms)(g) :		55.3
Effective Piston Area (Sd)(m2) :		0.0241
Equivalent Air Volume (Vas)(L) :		30.3
Cabinet Type :		Vented
Recommended Box Volume(Vb)(L) :		30
Tuning Frequency(Fb)(Hz) :		35
-3dBCut-Off Frequency(F3)(Hz) :		35

Forstærkeren blev efter lang tids søgen valgt at være en Hypex D2.0 da den ikke bruger ret meget strøm, og er nem at justere ind, og har rigtig mange indstillings muligheder...
Og heldig som jeg var fandt jeg en PCA udgave på KøbSalgBytte til 1200kr..

Materialevalget faldt på 25mm MDF da det er så tykt at man godt kan have 10-15cm uden afstivning(Afstivning som Matrix optager mange liter..) OG så ville jeg gerne have den finèret..

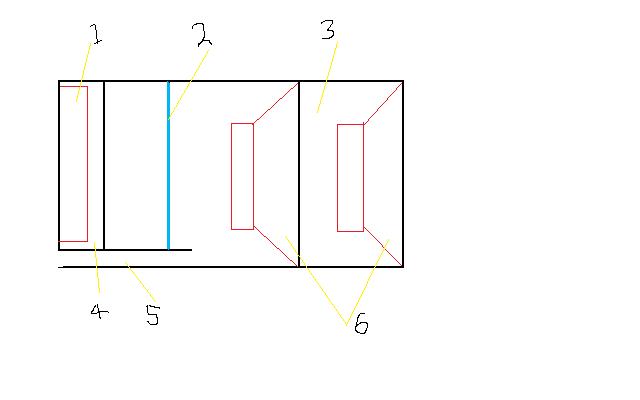

Kabinettet:


1: Forstærkeren
2: Afstivning
3: Lukket kabinet imellem de 2 enheder, som kun lige er lang nok til at den yderste enhed kan       være den Pga den bagerste enhedes slaglængde..der er ca 10mm i overskud..
4: Forstærkeren sidder i et lukket kabinet.
5: Basreflexrøret er lavet som et aflangt firkantet rør i kabinettes fulde bredde 200mm langt.
6: De 2 enheder..

Alle lodninger er med 3,8%sølvloddetin, og kablerne er Black Rhodium Salsa..


Fronten.


Her kan afstivningen og basreflexporten i bunden ses. De 4 skrå stykker træ i fronten er til at skrue fronten fast i.


Færdig til gennemlytning..

Og af rettelser skal nævnes at reflexporten skulle have runde kanter og ikke 90graders der der høres en masse portstøj..
Eller ingen rettelser inden endelig samling og finèring.

Finèret faldt på noget Iron On Veneer(Valnød)fra england..super nemt at arbejde med, det stryges bare på, og ligger det ikke ordenligt førstegang opvarmer du det bare igen...
Og jeg valgte at give det olie..


Her er porten blevet åbnet/kanterne har fået en tur med overfræseren..


Indevendig på basreflexporten valgte jeg at lime en liste på som der er fræset i en pæn profil for at fjerne poststøjen.


Her ses porten igen, og kabinettet til forstærkeren skimtes i toppen


Enhederne kommer forsvarligt pakket ind..dejligt´at se de ikke bare ligger løst i en papkasse(lidt at lære til Scanspeak og de andre...)


Enhederne har er rigtig god byggekvalitet, og de er meget godt ventileret både igennem magneten og for/bag spideren..Flot at se..


Her ses hvordan den inderste bas sidder, og det skimtes at der er lagt en dobbelt gummiliste på fronten så ledes at det lukker HELT tæt..


Det endelige resultat, jeg er egentligt ret stolt..


Her ses at jeg har ladet fineret gå igennem til fronten, og gummilisten mellem fronten og kabinettet.


Når enden er god....


a den ikke lyder så godt når den bare står direkte på gulvet bruger jeg disse skumdimser fra byggeindustrien..1kr stykket og så virker de som SD fødder..Subwooferen står nærmest og flyder på disse fødder, og det giver en kæmpe løft i lyden, da alle resonanser bliver i subben og ikke går ned i gulvet..Virker en del bedre en spikes...


Her ses hvordan subben står på skumdimserne..


Her står den så og spiller på sin plads mellem fronterne og min. en meter til bagvæggen

Lyden..
Ja, det gør selvfølgelig meget at man har bygget den selv og det farver også ens mening...
Men den lyder godt, og ingen anden sub har givet det bund den giver og med masser af presision
og detaljer.
Den er jeg glad for...
Det var så min lille subwoofer historie..

Mvh Hans









__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Super spændende projekt!

Ser rigtig godt ud.

Hvor er enhederne købt?

__________________
Dali Evidence surround, Marantz SR7000
Marantz DV7010
DIY 12" SLS cylindersub
3 x BassPump III i sofaen
+ diverse gode sager ..

Mange tak..
Ja, nu må man jo ikke lave reklame, men de er købt ved europe-audio.
Som jeg syntes altid har rimlige priser.

Mvh Hans


__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Ser nydeligt ud.

Har selv bygget et hav af isobariske løsninger gennem tiden, og har godt kunnet lide princippet.

Europe-Audio har faktisk ret mange gode sager - Det er ikke reklame, det er et godt tip



__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

FEDT

__________________
Hilsen Cesse ;)

Nakamichi og DIY

Den er sgu flot lavet Men syntes det er lidt småt at vælge en 8" til sub

Kan du for(eller en anden) forklare hvad der sker i en isobarisk sub ved tuningsfrekvensen når den er med bass-refleks? Jeg mener, så bliver udsvingene vel ikkke længere de samme på begge enheder?



Mvh. l´Blundt

Jo, de gør - når enhederne sidder tæt sammen, virker de i praksis som én. 8" kan sagtens gå, når man nu ikke har ambitioner om at vælte ejendommen .

Hej

Uha, en 8" og ikke mindst 2stk kan spille meget højt, men jeg bruger den heller ikke til Film, kun musik. Og de få gange hvor jeg har brugt den til film, følger den fint med..Der er dog passager i film hvor der er MEGET store udsving fra mambranerne pga de lavfrekvente informationer på HDDvd som jeg bruger, men dette kan løses med en spole i bunden der skærer den ved feks. 30 eller 25Hz.
Men som sagt ved musik er dette ikke et problem...Og kun når man spille MEGET højt(min Bow Wazoo skal op på kl 11-12 før det indtræder.)

Mvh Hans


__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Mollecon har ret, de to enheder opfører sig som een enhed med den halve Vas af værdien for de enkelte enheder.

Hvordan beregnede du porten og kabinetvolumen (det bagerste?) Linearteam siger 16 l og portresonansfrekvens omkring 30-34Hz

Jep er også interesseret i at høre mere om volumen, port osv... har det lukkede kabinets volumen imellem de to enehder nogen
betydning ?

"mellemrummet" skal være så lille som muligt. Ideelt skal enhederne sidde mod hverandre, med bagsiderne
pegende udad, da mellemrummet så kan laves meget lille. Derved kobler de bedst, og tidsforsinkelsen bliver minimal.

Hej

Jeg har lavet mit mellemrum således at der er ca 5-10 mm mellem Xmax på den bagerste enhed og  magneten på den yderste. Og jeg kan næsten ikke lave rummet mindre uden at gøre subben rigtig lang for at opnå de 30 liter som jeg har udregnet som min..jeg lægger lige udregningen som jeg lavede ind imorgen tidlig..

Mvh Hans


__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

Disse skumdimser som fødder:


Hvad er de helt præcist, og hvor kan man få fat i dem?

Først angående de der skum dimser..Det er nogle jeg har fået fra en kammerat der er smed, og som har lavet en maskine til en virksomhed som skal skære en lang pølse af disse skum dimser til de stykker jeg har taget billede af, så jeg er dig svar skyldig der...Men det virker rigtigt godt, subben står og svæver/blævrer på dem, og ikke det mindste kan mærkes i gulvet. Jeg bruger dem også under min forstærker/cd afspiller med stor held..

Subben er beregnet i WinISD Beta med 29,7Liter og porten er tunet til 37,91Hz..Jeg kunne godt have tunet den noget lavere, men med noget større kabinet derefter. Og kabinet størrelsen begrænsede det til de 37Hz. Men med roomgain og de indstilingsmuligheder der er på en Hypex forstærker er det længe rigeligt..
Hvis det har interesse, kan jeg godt maile WinISD filen.

Og så er WinISD så smart lavet at man kan få den til at beregne en firkantet port.SMART..

Mvh Hans


__________________
Rørforstærker, streaming og ikke mindst Podium Sounds 0,5MKII

I princippet lægger volumet af luft mellem enhederne sig til den bevægelige masse. I praksis lader det ikke til at betyde det store.

Når de er afstemt til godt 37 Hz, burde de nok highpass filtreres ved ca. 30 Hz - har Hypex'en ikke et filter?
