Hej Alle..

 Skal til at skifte kondensator i signalvejen i rørforforstærker, valget er blevet til mundorf sølv/olie og spørgsmålet er så kan de vende forkert rent lydmessigt, den er selfølgelig ikke +-retningsbestemt men tænker mere på start at kondensator spolen skal være indgang eller udgang eller har det ikke den store indflydelse?

 Ved at audionote anbefaler at kondensator spole start skal være input. og har det også markeret på kondensatoren..

 har nogen erfarring med dette?

 på forhånd tak :)

Hej

har du ikke en tegning der viser hvad du mener ?



__________________
vh Hans Lund

signaler skal altid gå i den retning der er modsat tæksten som man læser den



nhj4 skrev: signaler skal altid gå i den retning der er modsat tæksten som man læser den

Det kan man ikke sige.... De forskellige fabrikanter af kondensatorer, har ikke nogen standart for hvordan de trykker deres tekst på deres varer, det kan være vidt forskelligt....... Som hovedregel kan man sige at den terminal der er tilkoblet "den yderste folie" skal tilsluttes til det sted i kredsløbet der har den laveste impedans til jord...... Så får man en selvskærmende effekt...... Så alt efter kredsløbet, skal kondensatoren vendes den ene, eller anden vej.



Mvh

Allan

[/QUOTE]

Det kan man ikke sige.... De forskellige fabrikanter af kondensatorer, har ikke nogen standart for hvordan de trykker deres tekst på deres varer, det kan være vidt forskelligt....... Som hovedregel kan man sige at den terminal der er tilkoblet "den yderste folie" skal tilsluttes til det sted i kredsløbet der har den laveste impedans til jord...... Så får man en selvskærmende effekt...... Så alt efter kredsløbet, skal kondensatoren vendes den ene, eller anden vej.



Mvh

Allan

[/QUOTE]


Hvordan anvender man den den regel "den yderste folie" til kondensator som anvendes i højtaler-delfilter, hvor der kun er en tekst på og ellers intet andet !...


__________________
My amplifier is a "a cap-cooker"

Men efter første omgang med foilen er det vel ligemeget hvilken ende der går til stel, hvis det er i form af afkobling til stel. Det
skulle helst ikke have nogen betydning hvilken vej komponenten vender. Den vil jo så ikke længere være en lineær
komponent.

Ud fra en ligevægts tilstand (som dc spærre) vil strømmen (ac) både gå positiv og ligesåmeget negativ. Der skulle meget nødigt
være forskel på det!!

__________________
Rør med følelse og horn i panden :-)

stiv skrev: [/QU

Det kan man ikke sige.... De forskellige fabrikanter af kondensatorer, har ikke nogen standart for hvordan de trykker deres tekst på deres varer, det kan være vidt forskelligt....... Som hovedregel kan man sige at den terminal der er tilkoblet "den yderste folie" skal tilsluttes til det sted i kredsløbet der har den laveste impedans til jord...... Så får man en selvskærmende effekt...... Så alt efter kredsløbet, skal kondensatoren vendes den ene, eller anden vej.



Mvh

Allan

[/QUOTE]


Hvordan anvender man den den regel "den yderste folie" til kondensator som anvendes i højtaler-delfilter, hvor der kun er en tekst på og ellers intet andet !...
[/QUOTE]

Problemet er at meget få fabrikanter af kondensatorer fortæller hvilken terminal "den yderste folie" er termineret til....... Men i virkeligheden er der en meget lille forskel, hvis overhovedet nogen på hvilken vej man vender en "overførings kondensator"..... Kun i visse tilfælde en smule forskel i støj pga. div. støjfelter, i højimpedante kredsløb...... I højtalere burde der ikke være nogen forskel, da det er et meget lavimpedant kredsløb.

Mvh

Allan

Lidt nede på denne side anbefaler Audio Note at signalet tilføres hvor viklingen starter, starten af folien har de markeret med en streg i den ene ende på en måde som ligner en normal minus markering.

I forstærker kredsløb vil det største potentiale så normalt være ved starten af folien og "stel" potentialet på slutningen af folien.

Ved afkobling giver det mening det ABaudio siger med den yderste del af folien til stel som så kommer til at virke som en slags skærm.

Ved højtalere brug og i signalvejen kan man jo rette sig efter det som Audio Note har fundet ud af, men om det gør nogen forskel hvordan kondensatoren vender i den situation er nok tvivlsomt, De kondensatorer der gå til stel kan så igen orienteres så yderfolien gå til stel.

Flemming Skov skrev: Men efter første omgang med foilen er det vel ligemeget hvilken ende der går til stel, hvis det er i form af afkobling til stel. Det skulle helst ikke have nogen betydning hvilken vej komponenten vender. Den vil jo så ikke længere være en lineær komponent. Ud fra en ligevægts tilstand (som dc spærre) vil strømmen (ac) både gå positiv og ligesåmeget negativ. Der skulle meget nødigt være forskel på det!!

Den "yderste folie" vil altid virke som en form for skærm overfor div. felter i en forstærker.... Lidt på samme måde som en skærm i et phonokabel..... Det er ikke nogen særlig effektiv form for skærm, men det er bedre end ingenting, i visse former for kredsløb..... Og i andre kredsløb, helt lige meget.

Lydmæssigt skal der ikke være nogen forskel alt efter hvordan kondensatoren vender, en overføringskondensator skal i princippet virke ens, uanset hvordan man vender den....... Men som sagt, kan der være en smule forskel i indstrålingsstøj, i visse højimpedante kredsløb.

Mvh

Allan.

kanonlyd skrev: Lidt nede på denne side anbefaler Audio Note at signalet tilføres hvor viklingen starter, starten af folien har de markeret med en streg i den ene ende på en måde som ligner en normal minus markering. Ved højtalere brug og i signalvejen kan jo rette sig efter det som Audio Note har fundet ud af, men om det gør nogen forskel hvordan kondensatoren vender i den situation er nok tvivlsomt, De kondensatorer der gå til stel kan så igen orienteres så yderfolien gå til stel.

Har fulgt den monteringsanvisning, men nu kom emnet op, og fik da nogle gode svar

God søndag


__________________
My amplifier is a "a cap-cooker"

nhj4 skrev: signaler skal altid gå i den retning der er modsat tæksten som man læser den

Det passer med Audio Note kondensatore, det kunne jo være fint hvis det passede på alle kondensatorer, også dem uden markering og dem af andet fabrikat.
Har du noget uddybende dokumentation?.

kanonlyd skrev: nhj4 skrev: signaler skal altid gå i den retning der er modsat tæksten som man læser den   Det passer med Audio Note kondensatore, det kunne jo være fint hvis det passede på alle kondensatorer, også dem uden markering og dem af andet fabrikat. Har du noget uddybende dokumentation?.

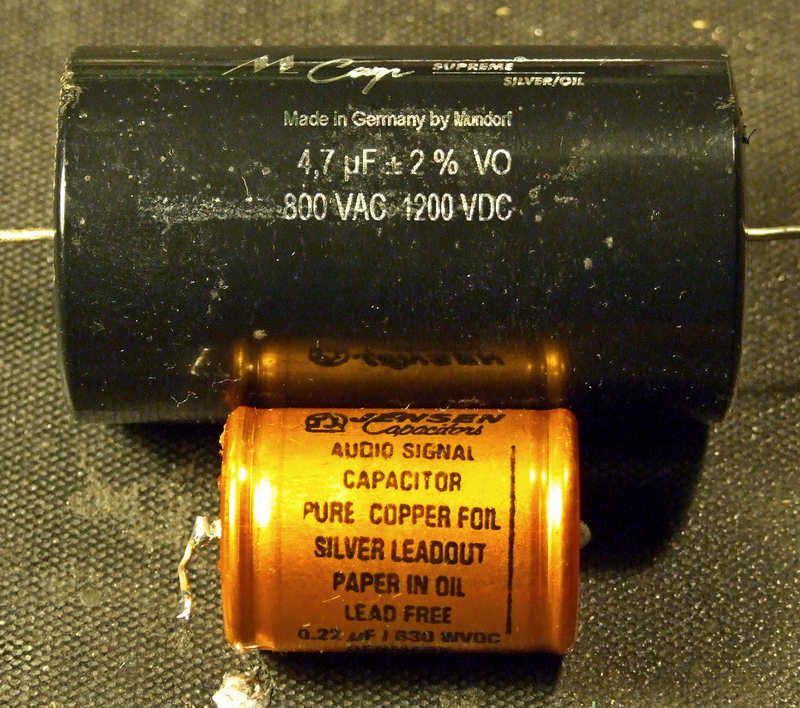

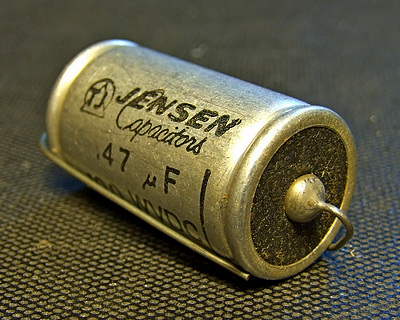

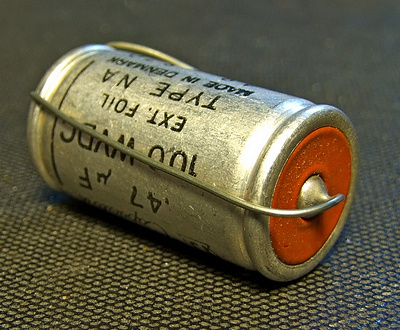

Jensen kondensatore har også denne streg, og de gamle var sorte i enderne hvor stregen er og rød i den anen ende, kan ikke smide noget billede ind igen, har oprette ny Cookis

har funet ud af fejlen, der må ikke være komma i navnet på billedet, filnavnet



nhj4 skrev: kanonlyd skrev: nhj4 skrev: signaler skal altid gå i den retning der er modsat tæksten som man læser den   Det passer med Audio Note kondensatore, det kunne jo være fint hvis det passede på alle kondensatorer, også dem uden markering og dem af andet fabrikat. Har du noget uddybende dokumentation?. Jensen kondensatore har også denne streg, og de gamle var sorte i enderne hvor stregen er og rød i den anen ende, kan ikke smide noget billede ind igen, har oprette ny Cookis

Oprettet Cookies ???

Der må være noget helt galt med din computer, siden du ikke kan lægge billeder ind
