Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: LM3886TF GainClone projekt (Emne lukket Emne lukket) Indryk indlægOpret nyt emne
Side af 2
Forfatter
Besked << Forrige emne | Næste emne >>
NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 06 November 2012 kl. 08:41 | IP-adresse registreret

Hej alle,

Efter at have haft interessen for Hi-Fi i en del år, besluttede jeg mig for endelig at komme igang med et forsøg på min egen
effektforstærker.

Det er et lille "starter" sæt, men helt sikkert med mulighed for rigeligt med tilegnelse af erfaring!.

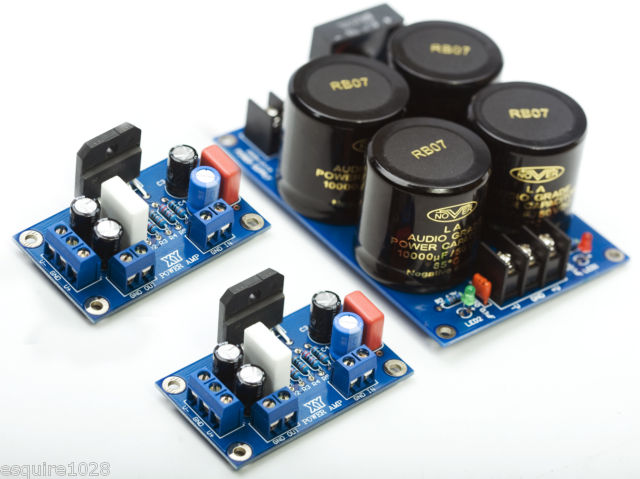

Sættet jeg har købt, er dette:

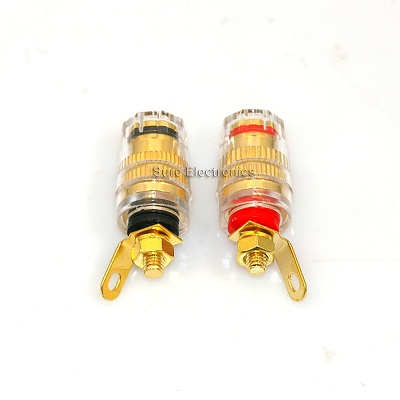

Med disse HT terminaler:

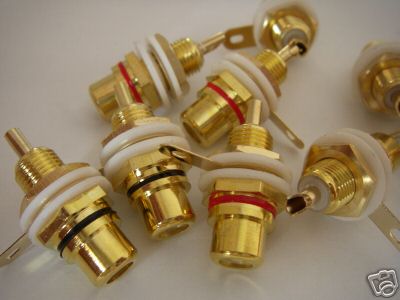

Og lidt phono:



Kølingen vil blive varetaget af 2 styk køleblokke, i en hvad jeg vurderer anselig størrelse:

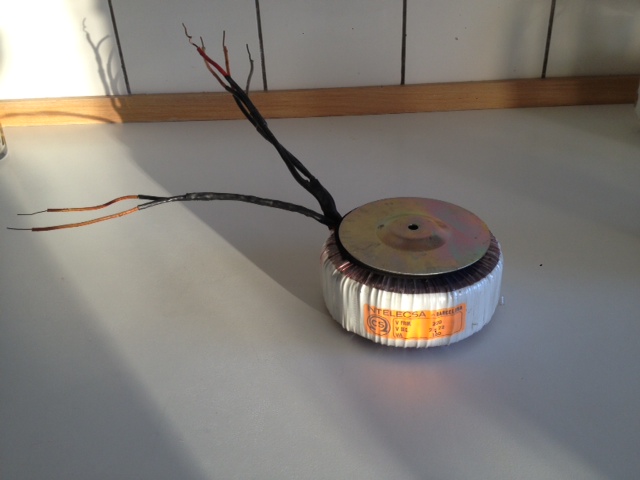

Strømmen vil blive varetaget af en "gammel" 220v "2x22v" 160VA trafo. Jeg mener den yder omkring 23v på 230volt
ledningsnettet.:




Der er allerede skåret MDF ud til kabinettet, og et stykke 5mm. acrylglas til fronten som pt. er igang med at blive malet sort.

Alt i alt, glæder jeg mig rigtig meget.
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

mx jelle
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Maj 2009
Lokalitet: Aalborg
Status: Offline
Indlæg: 767
Sendt: 06 November 2012 kl. 10:10 | IP-adresse registreret

Spændende projekt ! Hvad er det for nogle færdige print du har købt og har du ikke nogle flere info ?

__________________
Mvh. Mx jelle
Mit Anlæg
Til top Vis mx jelle's Profil Søg efter andre indlæg skrevet af mx jelle

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 06 November 2012 kl. 10:21 | IP-adresse registreret

Jo, bestemt :)

Det er dette sæt:
http://www.ebay.com/itm/220859325565?ssPageName=STRK:MEWNX:I T&_trksid=p3984.m1497.l2649

Det er med 4x10.000uf for udglatning, og Lm3886TF ( modellen med isolering) 60Watt modellen. Kan det passe, at der findes
både en 68w og en 60w?.

Anyways, jeg regner med at jeg slutteligt vil kunne trække omkring de 50w ud af effektforstærkeren, uden hensynstagen til
fluktuering af ledningsnettet (vistnok +-6%?), men med højde for de 230v som trafoen kommer op på.

Sættet skal drive min 4Ohms SA1070 højttalere på 89db.

Med hensyn til indvendig kabelføring er jeg ikke helt sikker, men jeg har aldrig troet så meget på at det skulle gøre en
forskel, så længe kablerne ikke er for "tynde".
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

Boydk
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Juli 2006
Lokalitet: Århus
Status: Offline
Indlæg: 5487
Sendt: 06 November 2012 kl. 10:54 | IP-adresse registreret

Hey Niels,
Vær sikker på at ledningerne fra dit forsyningsprint er så korte som muligt. De kineseramps er som regel ikke ordentligt afkoblede, printbaner sjældent optimalt lagt ud, så en stor del af disse gainclone amps har nemt ved at gå i selvsving. Korte, kraftige kabler fra forsyningsprint til amp-moduler, og så montere et zobel-netværk så tæt på udgangsbenet på chippen som muligt.

http://tkhifi.homepage.dk/javapro/notch_zobel.html

eks. vis en god 220nF fra udgang og så 4,7 Ohm til stel, det gør den også mindre følsom for kapacitive belastninger såsom nogle specielle højttalerkabler med "klodser" på .



__________________
Alt under 500 watt er til garagen.
Til top Vis Boydk's Profil Søg efter andre indlæg skrevet af Boydk

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 06 November 2012 kl. 11:33 | IP-adresse registreret

Hej BoyDK,

Det er taget til efterretning med de korte baner og tykke ledninger.

Zobel netværket er ubekendt for mig, så den giver jeg lige et kig. Det er meningen at jeg til en start "bare" vil have det til at
virke, og så begynde at lodde diverse ting på, og eventuelt ændre lidt på kredsløbet.

Tak for input.

Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 06 November 2012 kl. 11:38 | IP-adresse registreret

Lige et lille udkast til forstærkeren.

Jeg regner med at sætte en aluminiums knap i midten af fronten, og lade de små kredsløbs dioder lyse ned i
akrylglas strimlen.

Det første forsøg med at male min akrylglas front gik i vasken, så det bliver nok bare en plade MDF istedet.




Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

Boydk
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Juli 2006
Lokalitet: Århus
Status: Offline
Indlæg: 5487
Sendt: 06 November 2012 kl. 12:56 | IP-adresse registreret

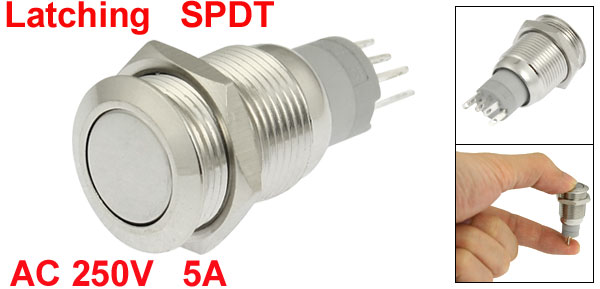

Den smukkeste netafbryder, der findes.

__________________
Alt under 500 watt er til garagen.
Til top Vis Boydk's Profil Søg efter andre indlæg skrevet af Boydk

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 06 November 2012 kl. 13:21 | IP-adresse registreret

Ja, den ser fin ud. 52kr. inklusive forsendelse fra Ebay også.

Jeg mangler lidt et sted hvor jeg kan handle finer, men det kommer nok. Jeg påtænker at klæbe "birdseye" på MDF pladerne
for at få maksimal WAF ud af den. (selvom jeg har en meget forstående kæreste).
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 09 November 2012 kl. 08:18 | IP-adresse registreret

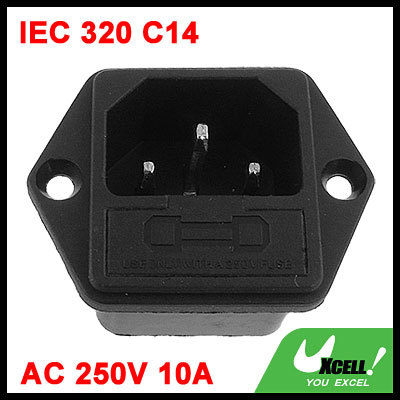

Meget lille dims, men bestemt en vigtig en.



Pris er jo altid godt at vide, og mener jeg gav cirka 25kr. for stikket.

Jeg regner med at at bruge en 2 ampere træg sikring, for at tage højde for opstarts strøm.

Jeg er ikke helt sikker på sikringens størrelse er er passende, så såfremt der er hjælp at hente i dimensionering af sikringer, vil
jeg gerne høre.
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 09 November 2012 kl. 09:22 | IP-adresse registreret

Jeg har et lille spørgsmål angående anvendelsen af en kondensator som high-pass filter, for at undgå DC forstærkning.

Jeg har læst mig frem til at: "In regards to the popular LM3875 and LM3886 chips, there will be 40-120mV DC at the output
regardless of filtering capacitors at the input. "

Spørgsmål 1:Er det således omsonst at forsøge en filtrering af DC ved input siden? Jeg synes det lyder som det, men jeg må
hellere lige spørge jo. Kan jeg eventuelt filtere DC på output siden, ved hjælp af et Zobel netværk?

spørgsmål 2: Jeg kan se at mute funktionen ikke bliver brugt i chippens kredsløb, men derimod sat til at være "on" hele
tiden. Vil man kunne sætte en kondensator imellem print og chippens ben, for på den måde at undgå "knald" i højttalerne
ved opstart?. (forstærkeren vil mute, indtil stabiliseringen er foregået).

Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

Boydk
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Juli 2006
Lokalitet: Århus
Status: Offline
Indlæg: 5487
Sendt: 09 November 2012 kl. 10:27 | IP-adresse registreret

Hey Niels

til dit spørgsmål 2, download databladet og se hvad National Semiconductor skriver om mutefunktionen ov virkemåden, så er du også fri for gætterier.
Til spørgsmål 1, du kan ikke filtrere DC med zobel, det sætter du på udelukkende for at undgå, at lo***t går i selvsving. Hvis du har helt almindelige dynamiske højttalere, altså ikke elektrostater, men runde bas-, mellem- og diskantenheder med helt almindelige delefiltre, betyder 40-120 milliVolt absolut intet, og tro mig, når jeg siger absolut intet. Du har kondensatorer i serie med mellemtone og diskant, så din dc-offset rammer kun bassen, det er den enhed med den største belastbarhed, og 100 milliVolt kan end ikke få den til at bevæge sig .



__________________
Alt under 500 watt er til garagen.
Til top Vis Boydk's Profil Søg efter andre indlæg skrevet af Boydk

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 09 November 2012 kl. 11:17 | IP-adresse registreret

Jeg siger tak igen.

Mhs. til databladet har jeg det allerede, og har som sådan set LM3886 chippen kræver en strøm på et vist antal Ma for at slå
funktionen fra. Jeg overvejede blot om den korte forsinkelse i en kondensator opladning, kunne være nok til at "knaldet" i
opstart ikke kom ud i højttaleren. Jeg tror jeg vil forsøge det. Så kan jeg altid melde tilbage, om der er røg eller lykke. Måske
forstærkeren slet ikke "knalder"?. Jeg har blot læst flere som døjede med det, og plan B er altid god.

Plan C må blive en lille toggle switch, men lidt nemmere uden :)
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

Boydk
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Juli 2006
Lokalitet: Århus
Status: Offline
Indlæg: 5487
Sendt: 09 November 2012 kl. 12:04 | IP-adresse registreret

Eller også smider du da bare så´n én her i, og lader den bestemme, hvornår din spænding til mute skal forvinde:

http://www.apogeekits.com/555_timer_module.htm

Alternativt en forsinket indkobling af højttalerne, der findes masser af opskrifter på nettet, og der hvor du har købt kits´ene, har de garanteret også en sådant kit


__________________
Alt under 500 watt er til garagen.
Til top Vis Boydk's Profil Søg efter andre indlæg skrevet af Boydk

lille_smed
Forum Bruger
Forum Bruger


Bruger siden: 08 Januar 2007
Lokalitet: Østjylland
Status: Offline
Indlæg: 2526
Sendt: 10 November 2012 kl. 20:33 | IP-adresse registreret

NielsTM skrev:
Lige et lille udkast til forstærkeren.

Jeg regner med at sætte en aluminiums knap i midten af fronten, og lade de små kredsløbs dioder lyse ned i
akrylglas strimlen.

Det første forsøg med at male min akrylglas front gik i vasken, så det bliver nok bare en plade MDF istedet.






meget fin afbryder

 har du et link til der hvor du købte dem .. jeg mangler selv 2 stk


__________________
jeg kan ikke få nok membranareal
Til top Vis lille_smed's Profil Søg efter andre indlæg skrevet af lille_smed

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 11 November 2012 kl. 19:39 | IP-adresse registreret

Hej,

Det har jeg:

http://www.ebay.com/itm/AC-250V-5A-16mm-Stainless-Flat-Latch ing-Push-Button-Switch-/190741270904?
pt=AU_B_I_Electrical_Test_Equipment&hash=item2c6910d178
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 18 November 2012 kl. 19:44 | IP-adresse registreret

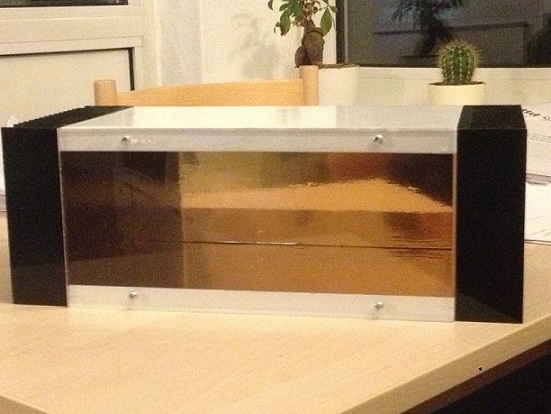

Så blev kassen næsten færdig. Der mangler at lave lidt finish på malingen med videre.

Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 05 December 2012 kl. 10:19 | IP-adresse registreret

Endnu en meget lille update.

Overstående kabinet er skrottet, da jeg simpelthen blev enig med mig selv om at det var for grimt.

Ellers har jeg undersøgt Zobel netværket, og det ser ud til jeg vælger at sætte en 10ohm modstand, og 0.1uF 100v polyester
film kondensator parrallet over udgangen til mine højttalere. (så tæt på mine print som muligt).

Jeg håber det er rigtigt :)

Ellers er status at jeg har modtaget mine LM3886TF fra PostDK, efter en (langsom) behandlingstid på 1 måned, og 165kr. i
behandlingsafgift fra deres side (ca 30kr. i told)
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

mx jelle
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Maj 2009
Lokalitet: Aalborg
Status: Offline
Indlæg: 767
Sendt: 05 December 2012 kl. 10:26 | IP-adresse registreret

Ja, PestDK er til grin, både med deres priser, deres ydelser og deres kundeservice

Hvad har du så tænkt dig af kabinet ?

Det med at lave impedanstilpasning er spændende, det skal jeg selv have sat mig mere ind i inden så længe, så kom endelig
med mere info, og billeder

__________________
Mvh. Mx jelle
Mit Anlæg
Til top Vis mx jelle's Profil Søg efter andre indlæg skrevet af mx jelle

NielsTM
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 Oktober 2010
Lokalitet: Odense
Status: Offline
Indlæg: 17
Sendt: 05 December 2012 kl. 10:35 | IP-adresse registreret

Jeg endte med at købe to sæt af: http://www.ikea.com/dk/da/catalog/products/80083652/

Det er meningen trafo skal sidde i den ene "kasse", og printene i den anden.

Jeg er lidt usikker med varme, men regner med at lave trådnet i top og bund, på nær de steder hvor mine gummifødder skal
være. Kasserne er ikke så store, så der skal lidt tilpasning til.

Der er ikke så meget at tage billeder af, men jeg kan eventuel uploade lidt billeder af undersiden af mine print, samt hvordan
jeg har sat strømstik, og de andre stik i, når jeg kommer så langt. :)
Til top Vis NielsTM's Profil Søg efter andre indlæg skrevet af NielsTM

mx jelle
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Maj 2009
Lokalitet: Aalborg
Status: Offline
Indlæg: 767
Sendt: 05 December 2012 kl. 10:40 | IP-adresse registreret

Ja, men kan skam finde meget i Ikea

Det er nok også fint nok den ikke er så tyk, så kan den nemmere komme af med varmen. Bliver spændende hvordan du
integrerer dine køleplader i sådan en, der skal nok lidt kreativitet til, ellers kan du jo bruge den øverste som køler, og så lede
varmen derop fra de 2 nederste?

__________________
Mvh. Mx jelle
Mit Anlæg
Til top Vis mx jelle's Profil Søg efter andre indlæg skrevet af mx jelle


Side af 2 Næste >>
  Indryk indlægOpret nyt emne
Printervenlig udgave Printervenlig udgave

Skift forum
Du kan ikke oprette nye emner i dette forum
Du kan ikke besvare indlæg i dette forum
Du kan ikke slette dine indlæg i dette forum
Du kan ikke redigere dine indlæg i dette forum
Du kan ikke oprette afstemninger i dette forum
Du kan ikke stemme i dette forum

Copyright © 2020 HIFI4ALL.DK - Alle rettigheder forbeholdes
