Nye billeder på side 2



Jeg har besluttet og ombygge mine VP6-XT SE Link til en 2,5vejs med 2 Peerless, 830657 SDS 164 mere i som bund, hele kabinet bliver lavet i 22mm mdf med 19mm inder afstiving og 44mm mdf front.
Jeg er næsten færdig med dem, har bare ikke nogle billeder på min pc lige nu men har taget en masse så de kommer . Delefilteret bliver det samme som før bare med en 100ųF kondensator i serie med diskanten og Bas/mellemtonen og så en 5.5mh spole til de 2 bas enheder.

Kom gerne med kommentarer til hvad jeg kan lave om .

Hey,

Det filter du beskriver.. hvordan er du kommet frem til det? Et gæt?

Jeg håber de 100uf er i serie med bas/mellemtonen og ikke diskanten som du skriver - men så er det ikke længere en 2.5vejs, men en 3vejs, med de problemer det nu medfører





syncroniq skrev: Hey, Det filter du beskriver.. hvordan er du kommet frem til det? Et gæt?

det er et som FreQuence har lavet til mig, grund sættet er jo VP6-XT fra FreQuence.

musicus skrev: Jeg håber de 100uf er i serie med bas/mellemtonen og ikke diskanten som du skriver - men så er det ikke længere en 2.5vejs, men en 3vejs, med de problemer det nu medfører

Skal den kun i serie med bas/mellemtonen, jeg forstod på Eyrún at den skulle i serie med både bas/mellemtonen og diskanten, men det kan jo laves om da jeg ikke har lavet delfilteret i nu.

Hey,

Det lyder ikke gennemprøvet. Lyder mere som en beregning.

Husk og skriv herinde hvordan det lyder.

jeg har prøvet og sætte 100uf i serie med VP6-XT bare sådan for sjov og det lød godt men hvor dan det lyder når det kommer bund på hved jeg ikke .

Så kom der billeder

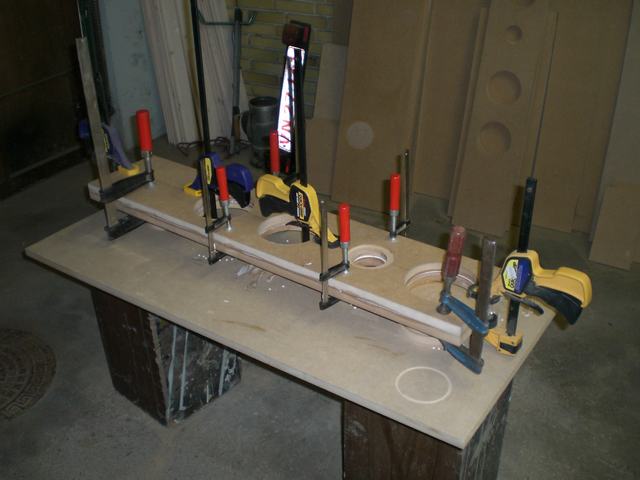

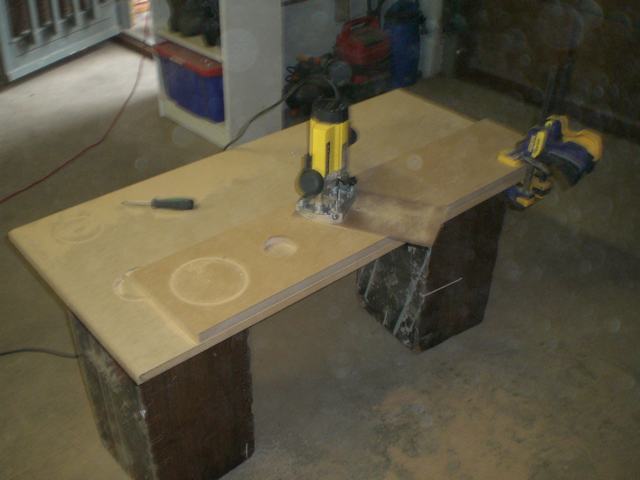

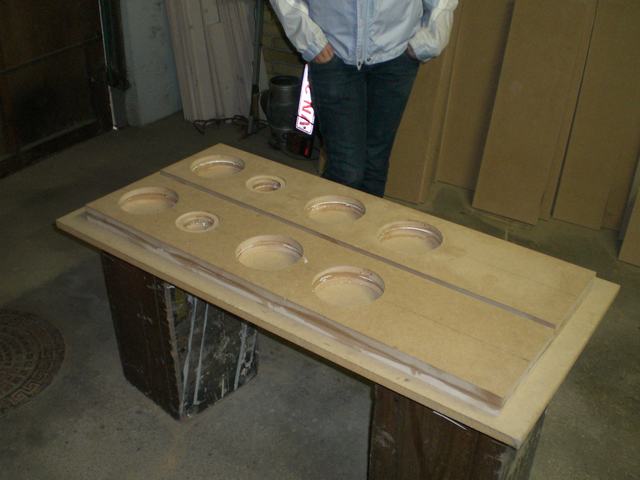

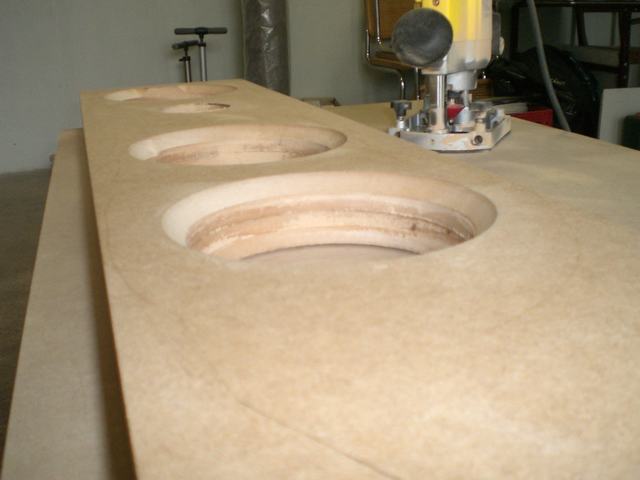

to 22mm mdf plader bliver til front pladen

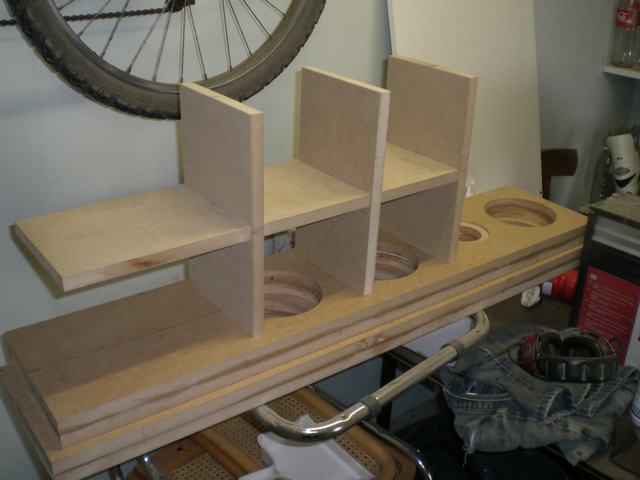

inder afstiving

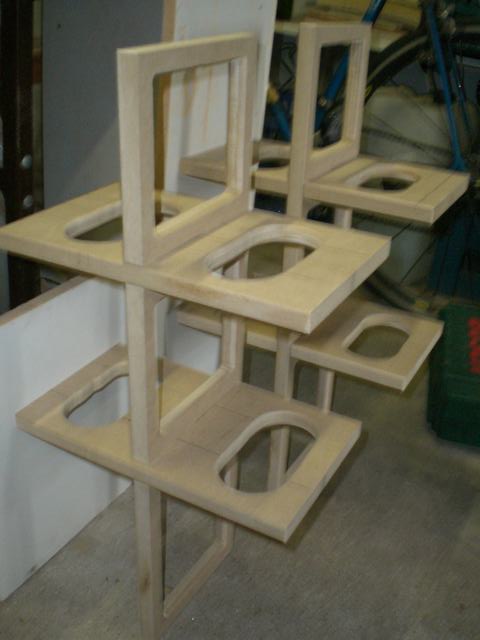

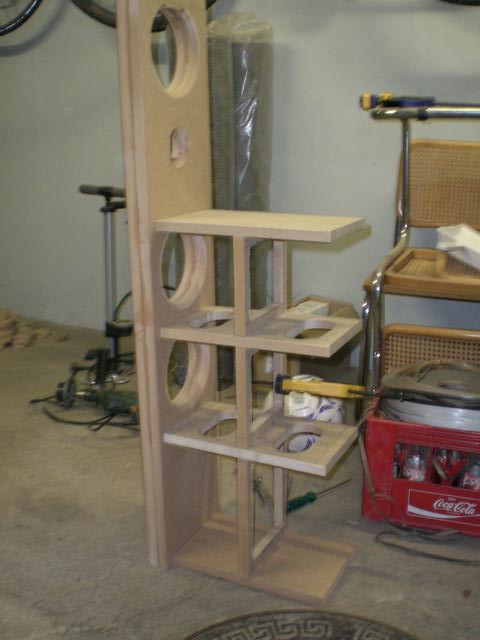

inder afstiving færdig

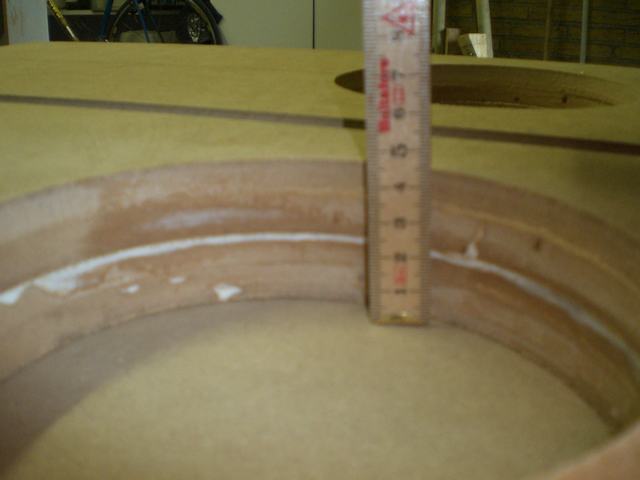

affaset kanter bag enhederen



det var alt for denne gang, der kommer flere billeder når jeg får sat dem sammen.

husk nu at bruge blygummi indvendigt.   og ordentlige kabler .

Der kommer blygummi indvendigt. Kabler bliver nok 1.5mm2 kobber leder som er isolrert med bomuld

Er der nogle der ved om jeg skal sætte de 100uf er i serie med kun bas/mellemtonen, eller både bas/mellemtonen og diskanten, er blevet lidt forvirret

Hey,

du skal nok have det på både diskant og mellemtonen da du ellers vil dreje fasen på kun den ene. Det er bare lidt en hovedpinepille mod kraniebrud. Et filter på et filter. I teorien vil det virke, men om komponenterne er de rigtige er svært at gætte uden at have målt på det.

jeg tror at det filter bygger på frequences VP8 sidekick modul der har en 150uF serie med tophøjtalen

Hej,

Det ser ud som om du bygger det forsvarligt Det er f.eks. noget af en frontplade du har valgt, er det ikke 2 gange 21 mm MDF?   -    har du fået lyttet til dem og hvad syntes du om lyden? hvordan bliver overfladen, skal de have finer eller lak?

Og flere billeder tak!



Hey gx55!



Fedt projekt. Spændene ombygning af frequence´s højttalere.

Det er lækkert at se med noget ordentlig afstivning og tyk front, men du skal nok passe lidt på med en så tyk front, for hvis du ikke laver hullerne til enhederne koniske ind mod kabinettet, eller dimensionerer hullerne i den inderste plade større end den yderste plade, kan det danne kraftig resonans.

Altså som om enheden spiller ind i en lille tunnel, og ikke har frit "udsyn" ind til kabinettet.



Selvbyggeren

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Fimpe skrev: Hej, Det ser ud som om du bygger det forsvarligt Det er f.eks. noget af en frontplade du har valgt, er det ikke 2 gange 21 mm MDF?   -    har du fået lyttet til dem og hvad syntes du om lyden? hvordan bliver overfladen, skal de have finer eller lak? Og flere billeder tak!

Det er 2 gange 22mm mdf og er tung som bare fandet

Jeg har ikke lytte til dem i nu da jeg ikke er kommet vider med dem

Overfladen bliver malede hvid efter fruens ønske

Selvbyggeren1 skrev: Hey gx55!   Fedt projekt. Spændene ombygning af frequence´s højttalere. Det er lækkert at se med noget ordentlig afstivning og tyk front, men du skal nok passe lidt på med en så tyk front, for hvis du ikke laver hullerne til enhederne koniske ind mod kabinettet, eller dimensionerer hullerne i den inderste plade større end den yderste plade, kan det danne kraftig resonans. Altså som om enheden spiller ind i en lille tunnel, og ikke har frit "udsyn" ind til kabinettet.   Selvbyggeren

Det med fronten er det tængt på

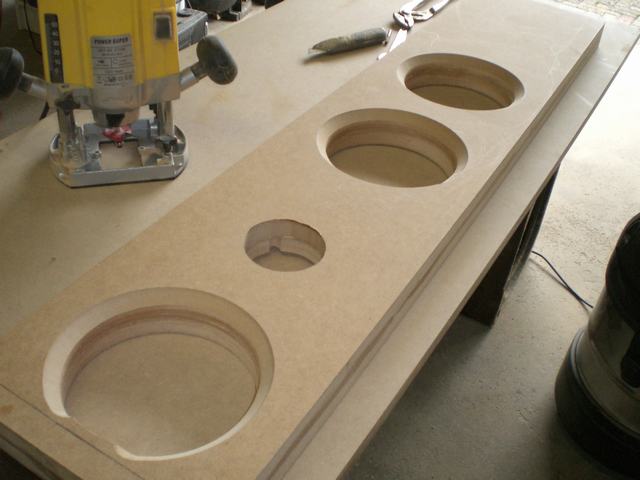

affæset kanter bag enhederne

gx55 skrev: Selvbyggeren1 skrev: Hey gx55!   Fedt projekt. Spændene ombygning af frequence´s højttalere. Det er lækkert at se med noget ordentlig afstivning og tyk front, men du skal nok passe lidt på med en så tyk front, for hvis du ikke laver hullerne til enhederne koniske ind mod kabinettet, eller dimensionerer hullerne i den inderste plade større end den yderste plade, kan det danne kraftig resonans. Altså som om enheden spiller ind i en lille tunnel, og ikke har frit "udsyn" ind til kabinettet.   Selvbyggeren Det med fronten er det tængt på affæset kanter bag enhederne

Lige præcis

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Jeg tror da jeg har tængt på det meste men kom enlig med nogde jeg kan lave om for lydens skyld.

Når du putter dæmpemateriale i, så pas på at det, der ligger bag basserne ikke kan bevæge sig. Her kan du nøjes med pyramideskumgummi, limet fast (og hvad limer man bedst skumgummi med? - det ved jeg ikke, men ville gerne vide det!)
