Det kan være i kender det? Man går og har lyst til at bygge noget hifi selv, men projekterne er typisk langvarige hvis det skal gøres ordentligt og i mit tilfælde vil manglende tålmodighed dræbe projektet inden det går igang .

Så kom snakken om en strømskinne med intern stjerneforbindelse i diverse tråde og jeg tænkte ”der er sku endelig noget du kan magte Lars”. Så her er lidt billeder og en beskrivelse af hvad jeg lidt blærerøvs-agtigt kalder LB Stjernebox No.1 . Den er inspireret af de herrer Ghammel & Suhr samt Toftdahl, der har lavet en ganske glimrende tråd og strøm .

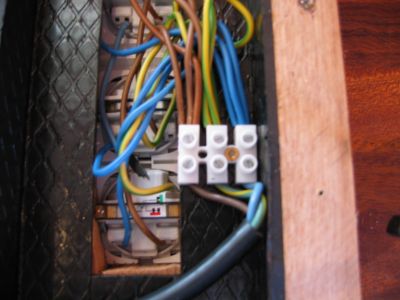

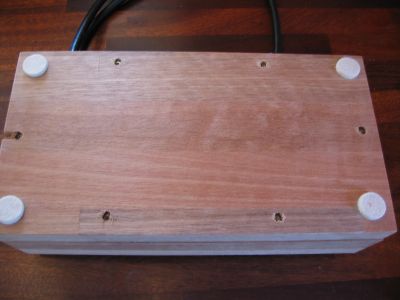

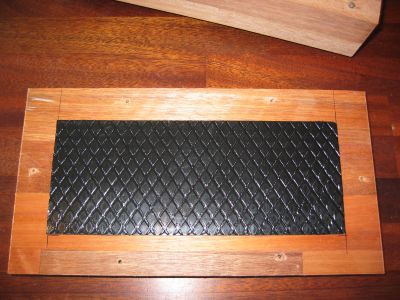

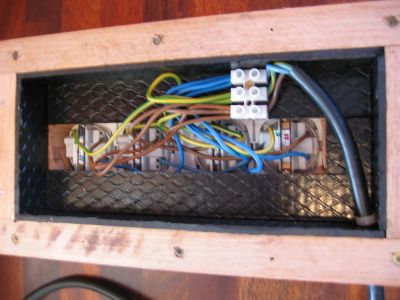

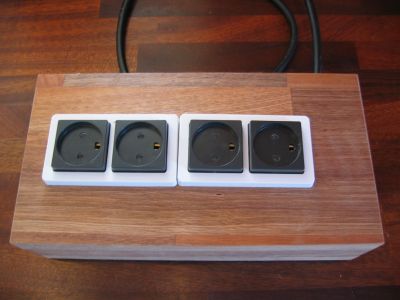

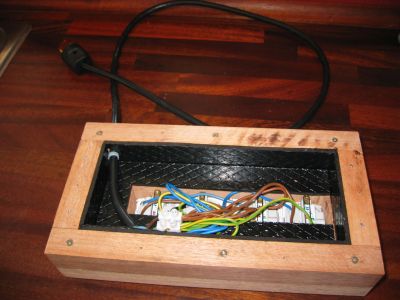

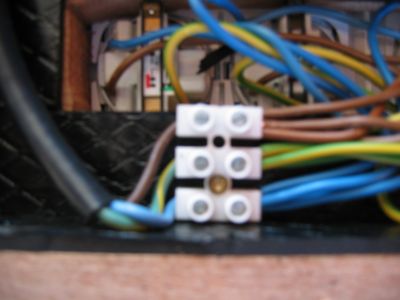

Min DIY strømbox er lavet af mahogny-træ som var i overskud fra et andet projekt. For at gøre den så dæmpet som muligt er den foret med blygummi over alt indvendigt. Internt er den stjerneforbundet med 1,5 kvmm kabel, hvor alle kabler er lige lange fra kronmuffen til hver udtag – også kaldet stjerneforbindelse. Der er fire LK udtag uden afbryder i strømboxen. Netkablet er et Mark Levinson standard netkabel, som jeg havde et stykke i overskud af. Der er forbundet skærm til jord i afsender-enden også kaldet semi-aktiv skærm. For at netkablet ikke skal kunne hives ud af boxen er der sat en kabelstrips som er spændt hårdt og dermed forhindrer at det kan trækkes ud. Kassen står på fire kraftige filtdutter.



















Det var vist det – nå nej forresten... det lyder faktisk bedre end en normal skinne. Det er ikke en relovution, men det er en forbedring og så er den ikke særlig dyr.

Materialeliste:

·         mahogny-kasse

·         blygummi

·         udtag uden afbryder

·         1,5 kvmm installationskabel

·         kabelstrips

·         filtdutter

·         kronmuffe

·         netkabel

Fornemt!

Velgjort er selgjort - eller var det omvendt?

Hvad med et billede, hvor man kan se boxen ved siden af et cd-cover? Mere så der kan ses et størrelsesforhold.

EDIT: Nu er jeg generelt ikke af doven natur, men jeg kunne jo lige vende hovedet engang, og se på væggen hvor meget sådan et "dobbelt-udtags-underlag" egenligt fylder

- BR

... men lige hvad bitumen skal have af lydforbedrende egenskaber på strømmen, det står vist hen i det uvisse

- BR

Synes måske lige, at sorte underlag til de udtag ville give det sidste (hvis det overhovedet er muligt at få dem sådan?!?!).

- BR

Hej Bjarke,

Jeg skal nok tage et billede senere. Blygummi/bitumen er efter anbefaling fra Ghammel & Suhr strøm-tråden og det er jo meget skægt (og nemt ) at arbejde med.

BjarkeNR skrev: ... men lige hvad bitumen skal have af lydforbedrende egenskaber på strømmen, det står vist hen i det uvisse  - BR

Bitumen vil uden enhver tvivl være med til at stabilisere frekvensen på netspændingen - paratviden hos enhver stikdåsefanatiker

__________________
Min TV-stue er bestykket med:
- Mitsubishi HC6800, Deluxx 106" lærred, Denon AVR-4306, PS3 med PlayTV, Apple Airport Express Heco Celan 700, Heco Celan Center 3, Dali R1000 x4, Heco Celan Sub30A

BjarkeNR skrev: Synes måske lige, at sorte underlag til de udtag ville give det sidste (hvis det overhovedet er muligt at få dem sådan?!?!). - BR

nu synes jeg mere det ligner en 63 ramme, så måske Lars istedet skulle sætte et par af disse på:



selvfølgelig bare som 2moduls, men stadig i den sølvmetal softline ramme. det ville se nice ud.

Mht. underlag ville jeg helst have sort - det findes ikke

Så kiggede jeg efter andre farver med fire udtag - det findes ikke

Så kiggede jeg efter dobbeltunderlag - det findes kun i hvid

Udtagene er sorte, da stikkene der skal i er sorte og kablet er sort og jeg syntes det så bedst ud

Sikken et seriøst projekt!  - eneste anke er dit kabel, men de røde hospitaler er vel ikke "sorte" nok?

Men, hvad er det lige bitumen skal kunne hjælpe med????

Er du SIKKER på at boxen er lavet kraftigt nok???

Sådan et projekt skulle de fleste da have tålmodighed til

Hvis du giver fronten med stikene noget lak, så kommer det også til at matche dit gulv

Mht. bitumen ved jeg ikke hvad jeg skal sige til. Men jeg synes godt nok det bliver brugt lidt her od der af alle herinde. Hvor meget effekt det har reelt vs. psykisk er nok svært at afgøre.

/hansson

man kan godt få rammer i sort (koksgrå)

__________________
Daniel

Mjaah... bitumenen vil jeg da gerne fraskrive mig

Jeg tror i stedet hr. L.B. mener den positive effekt af vibrationsdæmpning generelt. Og forskel kan han da også høre, så det er fint nok

Vil man opleve en mindre lydmæssig revolution, så er der efter min mening ingen vej uden om den kompromisløse vej, hvor intet overlades til tilfældighederne. Nøglen er her en stiv-stiv og atter stiv (fik jeg sagt stiv? ;-) alu boks med 2.5 kvmm solid core kabel i stjernekonfig. Det sparker simpelthen så meget nummer, at foden sidder fast!

Men det er sq bøwlet at skulle lave sådan en - blot opmåling og boring af huller tager nemt 2-3 timer, hvis det også skal se godt ud - så herfra er der fuld forståelse for, hvorfor nogle i stedet vælger træ. Og så har træ jo den ekstra fordel, at det er brændbart



__________________
Denny Crane tilbage på TV, dammit!

Strøm FAQ - lavet af forummet

Stop klynkeriet - kvinden tilbage i kvindekroppen!

ppp_dk skrev: Sikken et seriøst projekt!  - eneste anke er dit kabel, men de røde hospitaler er vel ikke "sorte" nok? Men, hvad er det lige bitumen skal kunne hjælpe med???? Er du SIKKER på at boxen er lavet kraftigt nok???

Jeg har aldrig ejet en af de røde, men det kunne være man skulle prøve en dag. Bitumen er vist bare for blær og sjov. Boxen er lavet af 30mm mahogny, som lige var i overskud og ja det skulle være nok

hansson skrev: Sådan et projekt skulle de fleste da have tålmodighed til Hvis du giver fronten med stikene noget lak, så kommer det også til at matche dit gulv Mht. bitumen ved jeg ikke hvad jeg skal sige til. Men jeg synes godt nok det bliver brugt lidt her od der af alle herinde. Hvor meget effekt det har reelt vs. psykisk er nok svært at afgøre. /hansson

Hehe, ja det er lige til mig - god ide med stikkene

Twellmann skrev: man kan godt få rammer i sort (koksgrå)

Hvor?

Ghammel & Suhr skrev: Mjaah... bitumenen vil jeg da gerne fraskrive mig Jeg tror i stedet hr. L.B. mener den positive effekt af vibrationsdæmpning generelt. Og forskel kan han da også høre, så det er fint nok Vil man opleve en mindre lydmæssig revolution, så er der efter min mening ingen vej uden om den kompromisløse vej, hvor intet overlades til tilfældighederne. Nøglen er her en stiv-stiv og atter stiv (fik jeg sagt stiv? ;-) alu boks med 2.5 kvmm solid core kabel i stjernekonfig. Det sparker simpelthen så meget nummer, at foden sidder fast! Men det er sq bøwlet at skulle lave sådan en - blot opmåling og boring af huller tager nemt 2-3 timer, hvis det også skal se godt ud - så herfra er der fuld forståelse for, hvorfor nogle i stedet vælger træ. Og så har træ jo den ekstra fordel, at det er brændbart

Bitumen holder jeg for mig selv så

Jeg overvejer en dag at opgradere med 2,5 kvmm, men så du så rigtigt pointerer er det HAMMER besværligt at arbejde med

Hej L.B.

Sød lille -box du har strikket sammen, er det ikke Belden kabel som ML bruger som standart ?

Hej Alex,

Jeg ved ikke om det er Belden for det eneste der står på er 16/3 SJT Shielded M/E, men det kunne da være sjovt at vide om det var det.

Søg og du skal finde

EL-nummer 10 17 044 317

http://www.google.dk/search?hl=da&q=fuga+ramme+koksgr%C3 %A5&meta=

http://www.elvvs.dk/category.2443.article.20678

__________________
Daniel

man kunne måske også isolere boksen med bly, jeg har en del liggende.... ? det må da skærme for det værste, og brænder ikke særlig godt ;o)

__________________
Med Venlig Hilsen

Alex E Nielsen skrev: Hej L.B. Sød lille -box du har strikket sammen, er det ikke Belden kabel som ML bruger som standart ? Garanteret, idet ML er fra staterne og i staterne er Belden, hvad NKT er i Norden...

Ghammel & Suhr skrev: Vil man opleve en mindre lydmæssig revolution, så er der efter min mening ingen vej uden om den kompromisløse vej, hvor intet overlades til tilfældighederne. Nøglen er her en stiv-stiv og atter stiv (fik jeg sagt stiv? ;-) alu boks med 2.5 kvmm solid core kabel i stjernekonfig. Det sparker simpelthen så meget nummer, at foden sidder fast!

Den er på vej herfra! Kassen og delene er indkøbt. Jeg skal blot have en af smedene på arbejde til at bore hullerne.

L.B., personligt ville jeg vælge at sløjfe fra stikkontakt til stikkontakt, i stedet for den "grimme" kronemuffe du har i din boks. Er der en grund til at du har gjort som du har gjort?
